一种时钟电路的设计

  • 格式：doc
  • 大小：108.00 KB
  • 文档页数：8

目 录 1绪论 .................................................................................................................................... 1 2时钟电路研究的意义 ........................................................................................................ 1 3时钟电路设计的目标 ........................................................................................................ 1 4时钟电路的设计原理 ........................................................................................................ 2 4.1时钟电路结构特点 ..................................................................................................... 2 4.2接口方式 ..................................................................................................................... 2 4.3备用电池 ..................................................................................................................... 2 4.4时钟格式 ..................................................................................................................... 3 4.5时钟电路的工作原理 ................................................................................................. 3 5结论 .................................................................................................................................... 5 参考文献 ............................................................................................................................... 5 致谢 ....................................................................................................................................... 5 1

一种时钟电路的设计原理 学生姓名：杨名 学号：20105042006 学 院：物理电子工程学院 专业：电子信息工程 指导教师：仓玉萍 职称：讲师

摘要： 本文分析了时钟电路研究的意义和时钟电路设计的目的，讨论了时钟电路的结构特点、接口方式、备用电池、时钟格式等问题，并对基于DS1302的时钟电路的工作原理进行了分析。 关键词：时钟电路、DS1302

A kind of clock circuit design principle Abstract： The significance of researching about clock circuit and the purpose of designing about clock circuit have been analyzed by this paper, discussed the structure characteristics ,the interface way, the spare batteries,the clock format of the clock circuit, and the DS1302 clock circuit based on the principle have been analyzed. Key words： Clock circuit，DS1302

1绪论 现在流行的串行时钟电路有很多，如DS1302、DS1307、PCF8485等。这些电路的接口简单、价格低廉、使用方便，在电路设计中被广泛地采用。在本时钟电路的设计中采用的是DS1302芯片。 2时钟电路研究的意义 时钟电路应用广泛，在生活中的电子产品中有很多的应用，手机、逻辑电路的主时钟、实时时钟等等都有用到时钟电路。而且时钟电路是手机正常工作的必要条件，诸如电脑、电子表里的时钟电路等都是其工作的必要条件。 3时钟电路设计的目的 在时钟电路的设计中，产生准确的振荡电路，并能够有准确的时钟信号，最终能够设计成一个时钟电路产品就是本次设计的目的。 4时钟电路的设计原理 2

4.1、时钟电路结构特点 时钟电路的基本功能是保持跟踪时间和日期等信息,但许多时钟电路还提供有多种附加功能,如:看门狗定时器、系统复位、非易失存储器、序列号、方波输出、涓流充电等。因此,在进行电路设计时,选择时钟电路芯片除了需要考虑其时间和日期跟踪功能外,通常还需要针对具体应用来对时钟电路的功能、成本、尺寸等要求进行综合考虑。 4.2、接口方式 在本电路设计中从接口要求入手选择时钟电路可以大大缩小芯片的选择范围。时钟电路芯片提供有两种接口方式,分别是并行接口和串行接口。 并行接口可实现存储器的快速访问或者有较大的存储容量，适合于那些对价格、尺寸要求不是很荷刻的系统，许多采用并行接口的时钟芯片还与晶振和电池封装在一起构成一个完整的时钟模块，从而简化了硬件设计。并行接口包括复用总线(数据与地址总线复用)和独立的地址、数据总线。一般用于时间保持的非易失存储器都采用与SRAM相同的控制信号，并可以方便地与常用的微处理器容量。另外，有些Phantom实时时钟还将时钟数据隐含在备用电池支持的RAM内，以便利用64位软件协议来访问时钟数据。 串行接口时钟芯片都具有外形尺寸较小、成本低廉等优势，但这类芯片的通信速率一般较低，因而比较适合便携式产品。这类芯片通常包括1-Wire接口、2线、3线、4线或SPI接口，而许多处理器也包括2线或SPI接口，当然，也有些处理器(如8051及其派生产品)则支持复用的地址和数据总线。 4.3、备用电池 在有些应用中，时钟和日期信息在系统掉电时将会丢失，而在大多数应用中要求系统主电池断电时仍保持时钟和日期有效。为保持时钟振荡器持续运转，可采用主/辅电池结构或大电容配合主电源为时钟电路供电，这样，时钟电路芯片内部还必须提供两组电源的切换电路。如果用电池作为备份电源，时钟电路设计还应该注重低功耗指标，以使其在电池供电时具有尽可能低的功耗。电源切换控制电路通常由主电源供电，需要时可切换到电池供电，并将时钟电路置为低功耗模式，电池供电时，可禁止微处理器与时钟电路之间的通信，以使电池电流降至最小，同时避免数据被破坏。 4.4、时钟格式 3

在本电路设计中使用的时钟格式主要有三种:BCD码、二进制码、未格式化的二进制计数值。 BCD码比较通用,因为它的时间和日期可以直接显示,且不需要进行数据转换,每8位寄存器表示一个二位数,对于某些特殊的时间和日期,由于不占用全部8位数据,因此,不用位可以充当一些特殊功能,也可以在硬件读取时时终保持固定状态(1或0)。 二进制码格式与BCD码一样具有独立的秒、分钟、小时、星期、日、月、年寄存器,在一些提供BCD码格式的RTC中,常常也提供可选择的二进制码格式。时间和日期寄存器每秒钟更新一次,日期循环与月、年有关。星期寄存器与其它寄存器的变化关系不大，在子夜更新数据，数据从7至1循环变化，程序中可以用1表示任何一个特定的星期数,只要在整个程序中指定数值保持一致即可。在12小时制与24小时制或BCD码与二进制码之间进行转换时,时间、日期、闹钟寄存器需要重新进行初始化。二进制计数码用一个多字节(一般为32位)寄存器来存储时间信息,时间信息用一个秒计数值表示,并可通过软件将秒计数值转换为合理的时间和日期。 未格式化的二进制计数值是未被格式化的二进制数，与二进制码被写入数据有关。 4.5时钟电路的工作原理 DS1302是DALLAS Semiconductor推出的一款2线串行接口低功耗时钟/日历芯片，它具有涓流充电、时钟校准功能，可提供秒、分钟、小时、星期、日期、月、年等信息，日期在月末可按照月、年自动调整，并带有润年修正。DS1302内部的电源检测电路可检测主电源电压,必要时能自动切换到备用电源供电。 应用电路连接方法如图所示，该电路的外部晶振要求典型振荡频率为32.768KHZ，ESR低于45kΩ，负载电容为12.5pF。DS1302的数字时钟校准功能还可补偿由于晶振和温度变化产生的误差，图1给出了时钟校准的流程。

合集下载

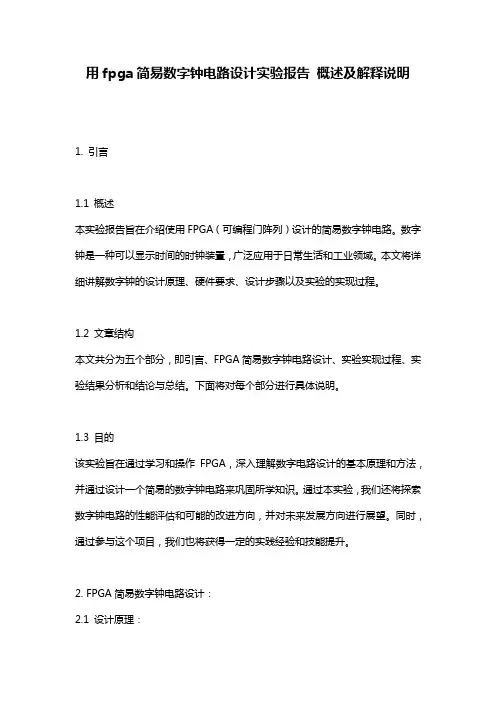

用fpga简易数字钟电路设计实验报告 概述及解释说明

用fpga简易数字钟电路设计实验报告 概述及解释说明

用fpga简易数字钟电路设计实验报告概述及解释说明1. 引言1.1 概述本实验报告旨在介绍使用FPGA（可编程门阵列）设计的简易数字钟电路。

数字钟是一种可以显示时间的时钟装置，广泛应用于日常生活和工业领域。

本文将详细讲解数字钟的设计原理、硬件要求、设计步骤以及实验的实现过程。

1.2 文章结构本文共分为五个部分，即引言、FPGA简易数字钟电路设计、实验实现过程、实验结果分析和结论与总结。

下面将对每个部分进行具体说明。

1.3 目的该实验旨在通过学习和操作FPGA，深入理解数字电路设计的基本原理和方法，并通过设计一个简易的数字钟电路来巩固所学知识。

通过本实验，我们还将探索数字钟电路的性能评估和可能的改进方向，并对未来发展方向进行展望。

同时，通过参与这个项目，我们也将获得一定的实践经验和技能提升。

2. FPGA简易数字钟电路设计：2.1 设计原理：在本次实验中，我们使用FPGA（现场可编程逻辑门阵列）来设计一个简易的数字钟电路。

FPGA是一种集成电路芯片，可依据用户需要重新配置其内部互连，从而实现不同的逻辑功能。

我们将利用FPGA的可编程性和强大的计算能力来实现数字钟的功能。

该数字钟电路主要由时钟模块、倒计时模块和显示模块组成。

时钟模块负责产生稳定而精确的脉冲信号作为系统的时基；倒计时模块通过对输入时间进行倒计时操作，并发出相应信号提示时间变化；显示模块用于将倒计时结果以数码管显示出来。

2.2 硬件要求：为了完成该设计，我们需要准备以下硬件设备：- FPGA开发板：提供了外部接口和资源，用于连接其他硬件设备并加载程序。

- 数码管：用于显示时间信息。

- 时钟源：提供稳定而精确的脉冲信号作为系统的时基。

2.3 设计步骤：以下是设计步骤的详细说明：1. 确定所需功能：首先明确数字钟需要具备哪些功能，例如12小时制还是24小时制、倒计时功能等。

2. 确定FPGA型号：根据设计需求和资源限制，选择适合的FPGA型号。

时钟电路设计概述-数字电路设计

时钟电路设计概述-数字电路设计

时钟电路设计概述-数字电路设计本⽂⼀般性地讲解了数字电路设计中的时钟电路设计，包括有源晶振，⽆源晶振，时钟缓冲器，并探讨了有关EMC，端接电阻和信号完整性的设计要点，设计经验来⾃于⽣花通信（Signalsky）的数字电路设计⼯程师。

时钟信号产⽣电路先看图1中的两个时钟电路，不⽤我说，相信读者⼀眼就可以看得出来，左边的那个是有源晶振电路，右边的是⽆源晶振电路。

图1 两个时钟电路振荡器就是可以产⽣⼀定频率的交变电流信号的电路晶体振荡器，简称晶振，是利⽤了晶体的压电效应制造的，当在晶⽚的两⾯上加交变电压时，晶⽚会反复的机械变形⽽产⽣振动，⽽这种机械振动⼜会反过来产⽣交变电压。

当外加交变电压的频率为某⼀特定值时，振幅明显加⼤，⽐其它频率下的振幅⼤得附加外部时钟电路，⼀般是⼀个放⼤反馈电路，只有⼀⽚晶振是不能实现震荡的多，产⽣共振，这种现象称为压电谐。

晶振相对于钟振⽽⾔其缺陷是信号质量较差，通常需要精确匹配外围电路（⽤于信号匹配的电容、电感、电阻等），更换不同频率的晶体时周边配置电路需要做相应的调整。

如果把完整的带晶体的振荡电路集成在⼀块，可能再加点其它控制功能集成到⼀起，封装好，引⼏个脚出来，这就是有源晶振，时钟振荡器，或简称钟振。

英⽂叫Oscillator，⽽晶体则是Crystal。

可以说Oscillator是Crystal经过深加⼯的产品，⽽Crystal是原材料。

好多钟振⼀般还要做⼀些温度补偿电路在⾥⾯。

让振荡频率能更加准确。

相对于⽆源晶体，有源晶振的缺陷是其信号电平是固定的，需要选择好合适输出电平，灵活性较差，⽽且价格⾼。

典型⽆源晶振电路图2是典型的⽆源晶振电路。

图2 典型的⽆源晶振电路与晶振并联的电阻的作⽤与晶振并联的电阻R4是反馈电阻，是为了保证反相器输⼊端的⼯作点电压在VDD/2，这样在振荡信号反馈在输⼊端时，能保证反相器⼯作在适当的⼯作区。

虽然去掉该电阻时，振荡电路仍⼯作了。

但是如果从⽰波器看振荡波形就会不⼀致了，⽽且可能会造成振荡电路因⼯作点不合适⽽停振。

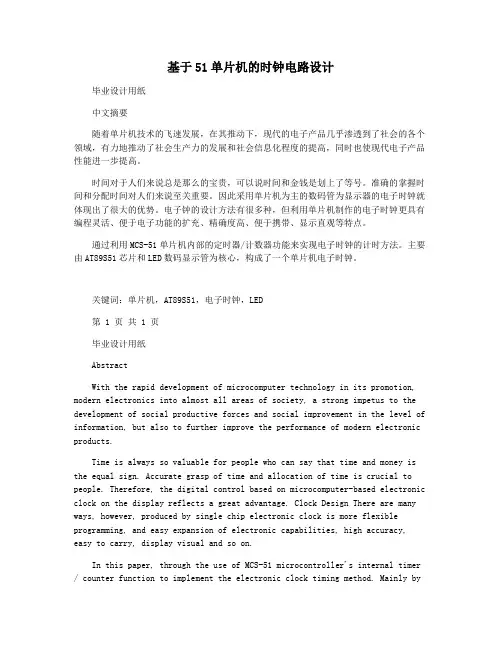

基于51单片机的时钟电路设计
