当前位置：文档之家 › 钢筋加工技术交底书

钢筋加工技术交底书

  • 格式：doc
  • 大小：38.00 KB
  • 文档页数：2
③、受力钢筋顺长度方向加工后全长允许偏差（±10㎜）箍筋尺寸允许偏差（±5㎜）
弯起钢筋各部分尺寸允许偏差（±20㎜）
二、质量评定要求
JTG F80-2017公路工程质量评定标准对钢筋加工及安装的要求
①、受力筋间距：±10㎜
②、箍筋、水平钢筋：±10㎜
③、钢筋骨架尺寸：长：±10㎜宽、高或直径：±5㎜
交底人：接底人：
技术交底书
单位：新疆路桥北疆建设有限公司第2页共2页
主送单位
分部分项
钢筋加工及安装
工程名称
G219线和-塔-阿公路建设项目
日期
六、作业条件
1、钢筋加工制作时，要将钢筋加工表与设计图纸复核，检查下料长度是否有错漏，再按照下料表放出实物，试制合格后方可批量制作，加工好的钢筋要挂牌堆放整齐有序，防止锈蚀、油污和变形。
技术交底书
单位：新疆路桥北疆建设有限公司第1页共2页
主送单位
分部分项
钢筋加工及安装
工程名称
G219线和-塔-阿公路建设项目
日期
交底内容：
一、技术标准
JTG/T F50-2011公路桥涵施工技术规范对钢筋加工及安装的要求
①、采用钢筋原材必须满足各国家标准的要求。
②、原材进厂后各批钢筋抽样力学性能试验满足要求。
2、做好机械器具的保养和维护，发现机械运转不正常时要立即停机检修，作业完成后要清除机械周边的杂物，进行清洁保养。
3、施工现场设置安全时长度应根据构件尺寸、混凝土保护层厚度、钢筋弯曲调整值和弯勾增加长度综合考虑
（1）直料钢筋下料长度=构件长度-保护层厚度+弯勾增加长度，
（2）弯起钢筋下料长度=直段长度+斜弯长度-弯曲调整值+弯勾增加长度
（3）箍筋下料长度=箍筋内周长+箍筋调整值+弯勾增加长度。
七、安全管理措施
1、所有施工人员应加强职业健康安全、环保意识，普及相应标准知识，严格执行和遵守现场文明施工各项管理制度及操作规程，在规定时间和区域内进行施工，操作人员进入现场必须戴好安全帽，在施工过程中避免对环境的破坏。
④、保护层厚度：±5㎜
三、质量要求：
钢筋加工及安装过程控制均以施工图中所示尺寸为准；各项检查以施工图中标准
尺寸（图中钢筋间距为钢筋中心间距）钢筋型号、钢筋数量为准。
五、质量目标：
实现关键项目检验一次性合格率100%，分项工程质量评分达到92分以上，保证项目
竣工验收达到优良标准。
四、主要机具
钢筋调直机、钢筋弯曲机、钢筋切断机、钢筋扳手、钢筋剪断钳

合集下载

桩基钢筋笼加工技术交底

桩基钢筋笼加工技术交底

桩基钢筋笼加工技术交底一、工程概述在进行桩基施工时，钢筋笼的加工质量对于桩基的承载能力和稳定性至关重要。

本工程中，桩基钢筋笼的规格、型号及相关技术要求需严格按照设计图纸执行。

二、施工准备1、材料准备（1）钢筋：应选用符合设计要求及国家标准的钢筋，具备质量证明书，并按规定进行抽样检验，合格后方可使用。

（2）焊条：根据钢筋的型号和焊接方式，选择相应的焊条，焊条应有质量合格证。

2、主要机具（1）钢筋切断机、弯曲机、调直机、电焊机等。

（2）量具：钢尺、卡尺等，且应经过校验合格。

3、作业条件（1）钢筋加工场地应平整、坚实，并具备良好的排水条件。

（2）熟悉施工图纸，明确钢筋笼的尺寸、规格、数量及各项技术要求。

三、工艺流程1、钢筋调直使用调直机将弯曲的钢筋调直，确保钢筋表面无损伤，调直后的钢筋应符合设计和规范要求。

2、钢筋下料（1）根据设计图纸，计算出每种钢筋的下料长度。

（2）使用切断机将钢筋按照下料长度切断，切口应平整，不得有马蹄形或起弯现象。

3、钢筋弯曲成型（1）根据设计要求和钢筋的规格，使用弯曲机将钢筋弯曲成所需的形状。

（2）箍筋的弯钩应符合设计和规范要求，弯钩的弯曲直径应大于受力钢筋的直径，且不小于箍筋直径的 25 倍。

4、钢筋笼组装（1）在加强筋上按照设计间距标出主筋的位置。

（2）将主筋依次与加强筋点焊牢固。

（3）按照设计间距绑扎箍筋，箍筋与主筋应垂直，且绑扎牢固。

5、焊接（1）主筋的连接应采用焊接方式，焊接接头应符合设计和规范要求。

（2）焊接时，焊缝应饱满、光滑，不得有夹渣、气孔等缺陷。

6、质量检查（1）对加工完成的钢筋笼进行质量检查，包括钢筋的规格、数量、间距、焊接质量等。

（2）检查合格后，填写质量检验记录。

四、质量标准1、主控项目（1）钢筋的品种、规格、数量应符合设计要求。

（2）钢筋的焊接质量应符合设计和规范要求，焊缝表面应平整、光滑，不得有裂纹、夹渣、气孔等缺陷。

2、一般项目（1）钢筋的间距、长度、弯曲角度等应符合设计和规范要求。

钢筋加工技术交底

钢筋加工技术交底


确保施工安全
明确施工要求和标准 确保施工人员了解施工方案和安全措施 提高施工人员的安全意识和操作技能 确保施工过程符合规范要求，减少安全事故的发生
降低成本，提高效率
• 降低成本：通过技术交底，使施工人员了解钢筋加工的规范和标准，减少返工和浪费，从而降低成本。
• 提高效率：技术交底能够使施工人员更快地掌握钢筋加工技术，提高工作效率，缩短工期。 我正在写 一份主题为“钢筋加工技术交底”的PPT,现在准备介绍“交底内容”,请帮我生成“加工前的准备工作” 为标题的内容 加工前的准备工作
钢筋加工完成后的验收：验收钢筋的加工质量，包括钢筋的平直度、弯曲度、间距等是否符合规 范要求
验收标准：按照相关规范和标准进行验收，确保钢筋加工质量符合要求
验收程序：按照规定的程序进行验收，包括自检、互检、专检等环节，确保验收结果的准确性和 可靠性
03
交底目的
提高钢筋加工质量
确保钢筋加工符合规范要求 避免出现质量问题，提高钢筋加工效率 保证钢筋加工质量符合设计要求 促进钢筋加工技术的改进和提高
施工管理人员
操作工人
安全管理人员
质量管理人员
05
交底方式
书面交底
交底内容：明确交底目的、范围和要求，包括钢筋加工的工艺流程、质量标准、安全措施等 交底形式：采用书面交底，包括交底书、技术交底记录等
交底人员：交底人员应具备相应的技术水平和经验，确保交底内容的准确性和完整性
交底时间：在钢筋加工前，应进行书面交底，确保所有相关人员都了解交底内容并签字确认
• 我正在写一份主题为“钢筋加工技术交底”的PPT,现在准备介绍“交底内容”,请帮我生成“加工前的准备工作” 为标题的内容
• 加工前的准备工作
钢筋一级技术交底

钢筋一级技术交底

一级技术交底书
交底内容：
钢筋工程技术交底
一、施工要点：
（1） 钢筋绑扎搭结长度、主筋保护层严格按照设计图纸施工。
（2） 受力钢筋的接头应互相错开，在任一接头中心至长度为35d的区段内，同一根钢筋不得有两个接头，在该区段内有接头的钢筋数量不得超过钢筋总数的50％
接头位置应互相错开，同一截面处的钢筋接头数收拉区：绑扎接头不得超过25％，焊接接头不超过50％；受压区不得超过50％，支座负筋应伸入支座≥35d。
二、质量控制要点：
钢筋采用现场加工成型。送达现场的原材料钢筋应附有钢筋质保书、原材料试验报告，并对进场钢筋抽样整理、分类，按照施工计划及使用位置分点堆放整齐，并挂牌标明种类及使用部位。
钢筋分皮分块进行验收。以免出现下皮钢筋出现问题而上皮已施工完毕而造成整改困难的现象。
三、安全生产管理要点：
(1)所有参加本工程施工人员，都必须严格执行国家和有关部门颁布的安全生产规章制度，切实做好安全自身保护工作。
(2)安全员应做好安全交底工作。
交底接受人
交底人
审核人

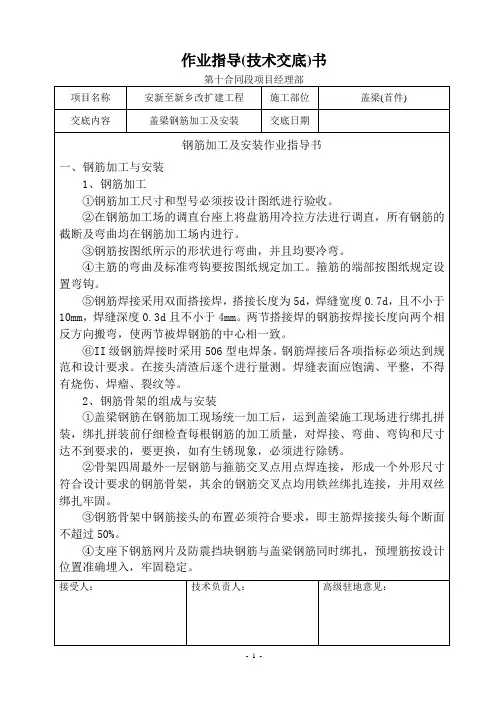

钢筋加工及安装技术交底书

钢筋加工及安装技术交底书


接受人：
技术负责人：
指导 技术交底)书 技术交底
第十合同段项目经理部 项目名称 交底内容 安新至新乡改扩建工程 盖梁钢筋加工及安装 施工部位 交底日期 盖梁(首件)
钢筋加工及安装作业指导书 一、钢筋加工与安装 1、钢筋加工 ①钢筋加工尺寸和型号必须按设计图纸进行验收。 ②在钢筋加工场的调直台座上将盘筋用冷拉方法进行调直，所有钢筋的 截断及弯曲均在钢筋加工场内进行。 ③钢筋按图纸所示的形状进行弯曲，并且均要冷弯。 ④主筋的弯曲及标准弯钩要按图纸规定加工。箍筋的端部按图纸规定设 置弯钩。 ⑤钢筋焊接采用双面搭接焊，搭接长度为 5d，焊缝宽度 0.7d，且不小于 10mm，焊缝深度 0.3d 且不小于 4mm。两节搭接焊的钢筋按焊接长度向两个相 反方向搬弯，使两节被焊钢筋的中心相一致。 ⑥II 级钢筋焊接时采用 506 型电焊条。 钢筋焊接后各项指标必须达到规 范和设计要求。在接头清渣后逐个进行量测。焊缝表面应饱满、平整，不得 有烧伤、焊瘤、裂纹等。 2、钢筋骨架的组成与安装 ①盖梁钢筋在钢筋加工现场统一加工后，运到盖梁施工现场进行绑扎拼 装，绑扎拼装前仔细检查每根钢筋的加工质量，对焊接、弯曲、弯钩和尺寸 达不到要求的，要更换，如有生锈现象，必须进行除锈。 ②骨架四周最外一层钢筋与箍筋交叉点用点焊连接，形成一个外形尺寸 符合设计要求的钢筋骨架，其余的钢筋交叉点均用铁丝绑扎连接，并用双丝 绑扎牢固。 ③钢筋骨架中钢筋接头的布置必须符合要求，即主筋焊接接头每个断面 不超过 50%。 ④支座下钢筋网片及防震挡块钢筋与盖梁钢筋同时绑扎，预埋筋按设计 位置准确埋入，牢固稳定。
接受人： 技术负责人： 高级驻地意见：
-1-
作业指导(技术交底 书 作业指导 技术交底)书 技术交底
第十合同段项目经理部 项目名称 交底内容 安新至新乡改扩建工程 盖梁钢筋加工及安装 施工部位 交底日期 盖梁(首件)
