高二物理选修3-1第二章测试题

绝密★启用前人教版高中物理选修3-1第二章恒定电流测试本试卷共100分，考试时间120分钟。

一、单选题(共10小题,每小题4.0分,共40分)1.如图所示是某居住小区门口利用光敏电阻设计的行人监控装置，R1为光敏电阻，R2为定值电阻，A、B接监控装置．则()A．当有人通过而遮蔽光线时，A、B之间电压升高B．当有人通过而遮蔽光线时，A、B之间电压降低C．当仅增大R1的阻值时，可增大A、B之间的电压D．当仅减小R2的阻值时，可增大A、B之间的电压2.一个用半导体材料制成的电阻器D，其电流I随它两端的电压U变化的关系图象如图(a)所示，将它与两个标准电阻R1、R2并联后接在电压恒为U的电源上，如图(b)所示，三个用电器消耗的电功率均为P.现将它们连接成如图(c)所示的电路，仍然接在该电源的两端，设电阻器D和电阻R1、R2消耗的电功率分别为P D、P1、P2，它们之间的大小关系为()A．P1＝4P2B．P D＝C．P1<4P2D．P D>P23.某同学用电压表、电流表测量一节干电池的电动势和内阻，采用的电路图如图所示，实验操作正确，他记录了七组(U，I)数据，关于数据的处理，下列操作正确的是()A．电压表的读数U的平均值等于电动势EB．任意取两组数据，代入方程E＝U1＋I1r，求出E、rC．画出U－I图象，由图象求E、rD．以上说法都正确4.如图所示，已知微安表G的电阻为R g＝10 Ω，满偏电流I g＝100 μA，现将其改装，使它最大能测量0.15 mA的电流，则下列四种方案中可行的是()A．B．C．D．5.某同学做三种导电元件的导电性能实验，他根据所测量数据分别绘制了三种元件的I－U图象，如图所示，则下述判断正确的是()A．只有乙图正确B．甲、丙图的曲线肯定是偶然误差太大C．甲、丙不遵从欧姆定律，肯定不可能正确D．甲、乙、丙三个图都可能正确，并不一定有较大误差6.如图所示的电路常称分压电路，当a、b间的电压为U时，利用它可以在c、d端获得0至U之间的任意电压．当滑动变阻器的滑片P移至中点时，则Ucd等于()A．UB．UC．UD． 07.如图所示，是两只定值电阻R1、R2的I﹣U图象．有关R1、R2的大小，及它们串联或并联后的I ﹣U图象所在区域，下列判断正确的是（）A．R1＞R2，并联后在区域ⅢB．R1＞R2，并联后在区域ⅡC．R1＜R2，串联后在区域ⅢD．R1＜R2，串联后在区域Ⅰ8.如图所示，两个定值电阻R1＝4R、R2＝2R串联后接在输出电压U稳定于10 V的理想直流电源上，有人把一个内阻不是远大于R1、R2的电压表接在R1两端，电压表的示数为6 V．如果把此电压表接在R2两端，则电压表示数将()A．等于4 VB．等于3 VC．等于5 VD．无法判断9.如图所示的电路，三只相同的灯泡L1、L2、L3，当滑动变阻器的滑动触头向b端移动时()A． L1变亮，L2、L3变暗B． L1、L2变亮，L3变暗C． L1、L3变暗，L2变亮D． L1、L3变亮，L2变暗10.下列器件，利用电流的热效应工作的是（）A．验电器B．电热水器C．电容器D．电感器二、多选题(共4小题,每小题5.0分,共20分)11.(多选)下列说法中正确的是()A．一个电阻和一根无电阻的理想导线并联，总电阻为零B．并联电路任一支路的电阻都大于电路的总电阻C．并联电路任一支路电阻增大(其他支路不变)，则总电阻也增大D．并联电路任一支路电阻增大(其他支路不变)，则总电阻一定减小12.(多选)直流电池组的电动势为E，内电阻为r，用它给电阻为R的直流电动机供电，当电动机正常工作时，电动机两端的电压为U，通过电动机的电流是I，下列说法中正确的是()A．电动机输出的机械功率是UIB．电动机电枢上发热功率为I2RC．电源消耗的化学能功率为EID．电源的输出功率为EI－I2r13.（多选）关于电动势，下列说法中正确的是（）A．一个电源的电动势的大小只由电源本身决定B．因电动势的单位和电势差相同，所以电动势实质上就是电势差C．一个电动势为1.5 V的电池接入电路时，若有1 C的电荷量通过电路，就有1.5 J的化学能转变成电能D．电压表接到电源两极时，测得的就是电动势14.(多选)如图所示电路，电源电动势为E，内阻为r.当开关S闭合后，小型直流电动机M和指示灯L都恰能正常工作．已知指示灯L的电阻为R0，额定电流为I，电动机M的线圈电阻为R，则下列说法中正确的是()A．电动机的额定电压为IRB．电动机的输出功率为IE－I2RC．电源的输出功率为IE－I2rD．整个电路的热功率为I2(R0＋R＋r)三、计算题(共4小题,每小题10.0分,共40分)15.如图所示电路，R1＝2 Ω，R2＝3 Ω，R3＝4 Ω.(1)如果已知流过电阻R1的电流I1＝3 A，则干路电流多大？(2)如果已知干路电流I＝3 A，流过每个电阻的电流多大？16.在如图所示的电路中，电源电动势E＝3.0 V，内电阻r＝1.0 Ω，电阻R1＝10 Ω，R2＝10 Ω，R3＝30 Ω，R4＝35 Ω，电容器的电容C＝100 μF，电容器原来不带电．求接通开关S后流过R4的总电荷量．17.如图所示，电源电动势为12 V，内电阻为r=1 Ω，R1=1 Ω，R2=6 Ω，电动机线圈电阻为0.5 Ω，若开关闭合后通过电源的电流为3 A，则R1上消耗的电功率为多少？电动机消耗的电功率为多少？18.如图所示，线段A为某电源的U－I图线，线段B为某电阻的U－I图线，以上述电源和电阻组成闭合电路时，求：(1)电源的输出功率P出为多大？(2)电源内部损耗的电功率是多少？(3)电源的效率η为多大？答案解析1.【答案】B【解析】由电路图可知，两电阻串联，监控装置与R2并联．当有人通过而遮蔽光线时，R1阻值变大，电路中的总电阻变大，电路中的电流变小，根据U＝IR可知，R2阻值不变时，其两端的电压变小，即A、B间电压降低，故A错误，B正确．当仅增大R1的阻值时，电路中的总电阻变大，电路中的电流变小，根据U＝IR可知，A、B间电压减小，故C错误．当仅减小R2的阻值时，电路中的总电阻变小，电路中的电流变大，电源的内阻和R1阻值不变时，路端电压变小，R1两端的电压变大，A、B间电压减小，故D错误．2.【答案】C【解析】从电阻器D的I—U图线可以得出，电阻器的阻值随所加电压的增大而减小，在题图(b)中，三个电阻消耗的功率相等，都为P＝＝＝，说明三个电阻的阻值相等，即R1＝R2＝R D.连接成图(c)所示的电路时，电阻器D两端的电压小于U，电阻器D的阻值R D′>R D，这时电阻器R D两端的电压U D>，电阻R1两端的电压U1<，电阻R2两端的电压U2＝U D>，由电功率计算式综合比较得出，A、B、D错误，C正确．3.【答案】C【解析】选项A，电压表测的是外电路两端的电压，不等于电动势；选项B，测量的偶然误差很大；选项C，画出U－I图象，这七组数据对应的点不一定都在一条直线上，作U－I图象时，舍去误差较大的点，故由图象法求E、r可减小偶然误差，故正确操作应为C.4.【答案】D【解析】把微安表改装成毫安表，应并联一个分流电阻，并联电阻阻值：R＝＝20 Ω由图示可知，A、B、C错误，D正确．5.【答案】D【解析】以上三个图象分别是三种不同元件的I－U图象，甲图的特点是元件的电阻随着电压的增大而减小，所以当电压增大时电流增大的非常快，乙图就是定值电阻的I－U图象；丙图中元件的电阻随着电压的增大而增大，当电压增大时，电流增大的相对缓慢，所以三图都有可能正确．6.【答案】C【解析】由题，滑片P滑至R的中点，变阻器下半部分电阻为，根据欧姆定律得：U cd＝·＝，故C正确．7.【答案】C【解析】根据欧姆定律公式，I-U图象的斜率越小，电阻越大，故R1＜R2；根据串联电路的电阻特点知，R串比每一个串联的分电阻都要大；根据并联电路中电阻的特点可知，R并比每一个并联电路的分电阻都要小；在这4个电阻值中，R串最大，R并最小，所以两电阻并联后在区域Ⅰ，两电阻串联后在区域Ⅲ，故C正确，A、B、D错误.8.【答案】B【解析】电压表与电阻R1并联时，并联电阻为：R并＝①串联电路中电压分配与电阻成正比，故：＝②其中R1＝4R、R2＝2R联立①②解得：R V＝12R；当电压表与电阻R2并联时，并联电阻为：R并′＝＝R串联电路中电压分配与电阻成正比，故：＝解得：U2＝3 V.9.【答案】B【解析】如图所示的电路，三只相同的灯泡L1、L2、L3，当滑动变阻器的滑动触头向b端移动时L1、L2变亮，L3变暗，故答案选B。

高中物理专项测试题实验专题课程类型试卷类型 命题一、选择题（每空 分，共 分）1、一个电流表的满偏电流I g =1mA ．内阻为500Ω要把它改装成一个量程为10V 的电压表，则应在电流表上（ ）A ．串联一个10k Ω的电阻B ．并联一个10k Ω的电阻C ．串联一个9．5k Ω的电阻D ．并联一个9．5k Ω的电阻2、用伏安法测某一电阻时，如果采用如图所示的甲电路，测量值为R 1，如果采用乙电路，测量值为R 2，那么R 1、R 2与真实值R 之间满足关系（ ）A ．R 1＞R ＞R 2B ．R ＞R 1＞R 2C ．R 1＜R ＜R 2D ．R ＜R 1＜R 2 3、在图中，A. B 两图分别为测灯泡电阻 R 的电路图，下述说法错误的是（ ）A ．A 图的接法叫电流表外接法，B 图的接法叫电流表的内接法 B ．A 中R 测＞R 真，B 中R 测＜R 真C ．A 中误差由电压表分流引起，为了减小误差，就使R<<Rv ，故此法测较小电阻好D ．B 中误差由电流表分压引起，为了减小误差，应使R>>RA ，故此法测较大电阻好4、如图所示的电路，是用一个灵敏电流计G 和一个变阻器R 改装成的量程更大的电表，下列判断正确的是 ( )A ．改装成了电压表，R 增大时量程减小B ．改装成了电流表，R 增大时量程增大C ．改装成了电流表，R 增大时量程减小D ．改装成了电压表，R 增大时量程增大5、用两个相同的小量程电流表，分别改装成了两个量程不同的大量程电流表A 1、A 2，若把A 1、A 2分别采用并联或串联的方式接入电路，如图(a)、(b)所示，则闭合开关后，下列有关电表的示数和电表指针偏转角度的说法正确的是( )A ．图(a)中的A 1、A 2的示数相同B ．图(a)中的A 1、A 2的指针偏角相同C ．图(b)中的A 1、A 2的示数和偏角都不同D ．图(b)中的A 1、A 2的指针偏角相同6、如图所示为伏安法测电阻的一种常用电路．下列分析中正确的是（ ） A ． 此接法的测量值大于真实值 B ． 此接法的测量值小于真实值C ． 此接法要求待测电阻值小于电流表内阻D ． 开始实验时滑动变阻器滑片P 应处在最左端7、如图所示，两个定值电阻R 1、R 2串联后接在电压U 稳定于12V 的直流电源上，有人把一个内阻不是远大于R 1、R 2的电压表接在R 1两端，电压表的示数为8V ．如果他把电压表改接在R 2两端，则电压表的示数将（ ）A ． 小于4VB ． 等于4VC ． 大于4V 小于8VD ． 等于或大于8V装 订 线学校： 姓名： 学号：8、先后按图中（1）、（2）所示电路测同一未知电阻阻值R x ，已知两电路的路端电压恒定不变，若按图（1）所示电路测得电压表示数为3V ，电流表示数为2mA ，那么按图（2）所示电路测得的结果应有A ．电压表示数为3V ，电流表示数为2MaB ．电压表示数为3V ，电流表示数小于2mAC ．电压表示数小于3V ，电流表示数大于2mAD ．电压表示数小于3V ，流表示数小于2mA9、在下图右图中，甲、乙两图分别为测灯泡电阻R 的电路图，下述说法不正确的是 A ．甲图的接法叫电流表外接法，乙图的接法叫电流表的内接法 B ．甲图中电阻测量值大于真实值，乙图中电阻测量值小于真实值 C ．甲图中误差由电压表分流引起，为了减小误差， 应使R<<RVD ．乙图中灯泡电阻的精确值应为10、如图所示，电压表由灵敏电流计与电阻R 串联而成。

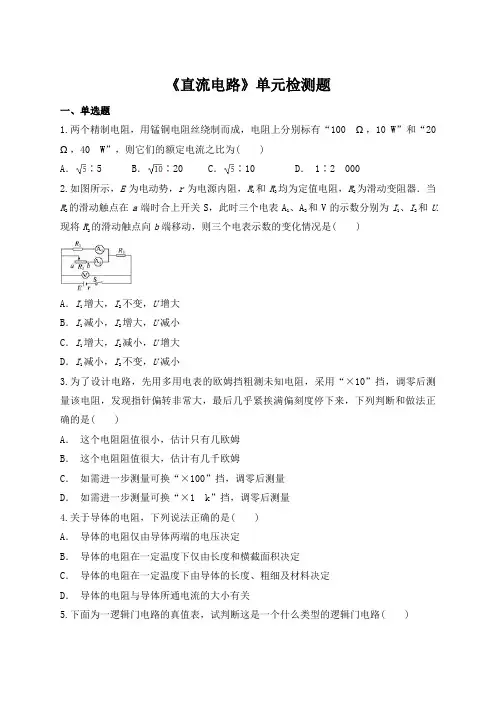

《直流电路》单元检测题一、单选题1.两个精制电阻，用锰铜电阻丝绕制而成，电阻上分别标有“100 Ω，10 W”和“20Ω，40 W”，则它们的额定电流之比为( )A．∶5 B．∶20 C．∶10 D．1∶2 0002.如图所示，E为电动势，r为电源内阻，R1和R3均为定值电阻，R2为滑动变阻器．当R的滑动触点在a端时合上开关S，此时三个电表A1、A2和V的示数分别为I1、I2和U. 2现将R2的滑动触点向b端移动，则三个电表示数的变化情况是( )A．I1增大，I2不变，U增大B．I1减小，I2增大，U减小C．I1增大，I2减小，U增大D．I1减小，I2不变，U减小3.为了设计电路，先用多用电表的欧姆挡粗测未知电阻，采用“×10”挡，调零后测量该电阻，发现指针偏转非常大，最后几乎紧挨满偏刻度停下来，下列判断和做法正确的是( )A．这个电阻阻值很小，估计只有几欧姆B．这个电阻阻值很大，估计有几千欧姆C．如需进一步测量可换“×100”挡，调零后测量D．如需进一步测量可换“×1 k”挡，调零后测量4.关于导体的电阻，下列说法正确的是( )A．导体的电阻仅由导体两端的电压决定B．导体的电阻在一定温度下仅由长度和横截面积决定C．导体的电阻在一定温度下由导体的长度、粗细及材料决定D．导体的电阻与导体所通电流的大小有关5.下面为一逻辑门电路的真值表，试判断这是一个什么类型的逻辑门电路( )A．“与”门 B．“非”门 C．“或”门 D．“与非”门6. 关于电阻和电阻率，下列说法中正确的是( )A．把一根均匀导线等分成等长的两段，则每部分的电阻、电阻率均变为原来的一半B．由ρ＝可知，ρ与R、S成正比，与l成反比C．材料的电阻率都随温度的升高而增大D．对某一确定的导体(体积、形状不变)，当温度升高时，发现它的电阻增大，说明该导体材料的电阻率随温度的升高而增大7.某同学做三种导电元件的导电性能实验，他根据所测量数据分别绘制了三种元件的I－U图象，如图所示，则下述判断正确的是( )A．只有乙图正确B．甲、丙图的曲线肯定是偶然误差太大C．甲、丙不遵从欧姆定律，肯定不可能正确D．甲、乙、丙三个图都可能正确，并不一定有较大误差8.一个机要仓库有一扇很大的电动仓库门，门上装有三把锁，三个机要员各有一把锁的钥匙，只有三人同时转动自己的钥匙(闭合自己的开关)，才能通过一个继电器把门打开．图中的S1、S2、S3是三个锁内的开关，J为继电器(图中未画电动机的电路)．则方框内符合要求的门电路是( )A．“与”门 B．“或”门 C．“非”门 D．“与非”门9.电子产品制作车间里常常使用电烙铁焊接电阻器和电容器等零件，技术工人常将电烙铁和一个灯泡串联使用，灯泡还和一个开关并联，然后再接到市电上，下列说法正确的是( )A．开关接通时比开关断开时消耗的总电功率大B．开关接通时，灯泡熄灭，只有电烙铁通电，可使消耗的电功率减小C．开关断开时，灯泡发光，电烙铁也通电，消耗的总功率增大，但电烙铁发热较少D．开关断开时，灯泡发光，可供在焊接时照明使用，消耗总功率不变10.如图所示，三个完全相同的电阻阻值R1＝R2＝R3，接在电路中，则它们两端的电压之比为( )A．1∶1∶1 B．1∶2∶2 C．1∶4∶4 D．2∶1∶111.如图所示电路，R由2 Ω变为6 Ω时，电路中的电流变为原来的一半，则电源的内阻是( )A． 1 Ω B． 2 Ω C． 3 Ω D． 4 Ω二、多选题12. 如图所示的电路中，电源的内阻r≠0，R1和R2是两个定值电阻．当滑动变阻器R 的滑片向a移动时，电路中的电流I1、I2的变化情况是( )A．I1不变 B．I1变小 C．I2变大 D．I2变小13. 关于四个公式①P＝UI；②P＝I2R；③P＝；④P＝，下列叙述正确的是( ) A．公式①、④适用于任何电路的电功率B．公式②适用于纯电阻电路的热功率C．公式①、②、③适用于任何电路的电功率D．以上说法都不对14. 如图所示的电路中，输入电压U恒为12 V，灯泡L上标有“6 V,12 W”字样，电动机线圈的电阻R M＝0.50 Ω.若灯泡恰能正常发光，以下说法中正确的是( )A．电动机的输入功率为12 WB．电动机的输出功率为12 WC．电动机的热功率为2.0 WD．整个电路消耗的电功率为22 W15. 白炽灯接在220 V电源上能正常发光，将其接在一可调电压的电源上，使电压从0逐渐增大到220 V，则下列说法正确的是( )A．电流将逐渐变大B．电流将逐渐变小C．每增加1 V电压而引起的电流变化量是相同的D．每增加1 V电压而引起的电流变化量是减小的三、实验题16.在“测定电源的电动势和内电阻”的实验中，已连接好部分实验电路．甲(1)按如图甲所示的电路图连好实验电路．为避免烧坏电流表，闭合开关前，滑动变阻器的滑片应置于________端(选填“左”或“右”)．(2)如图是根据实验数据作出的U－I图象，由图可知，电源的电动势E＝________ V，内阻r＝________ Ω.(3)在其他操作规范的情况下，该实验误差产生的主要原因是________，测得电源的电动势________．(填“偏大”或“偏小”)17.使用多用电表测量电阻时，多用电表内部的电路可以等效为一个直流电源(一般为电池)、一个电阻和一表头相串联，两个表笔分别位于此串联电路的两端．现需要测量多用电表内电池的电动势，给定的器材有：待测多用电表，量程为60 mA的电流表，电阻箱，导线若干．实验时，将多用电表调至×1 Ω挡，调好零点；电阻箱置于适当数值．完成下列填空：(1)仪器连线如图1所示(a和b是多用电表的两个表笔)．若两电表均正常工作，则表笔a为________(填“红”或“黑”)色；图1(2)若适当调节电阻箱后，图1中多用电表、电流表与电阻箱的示数分别如图2(a)、(b)、(c)所示，则多用电表的读数为________ Ω，电流表的读数为________ mA，电阻箱的读数为________ Ω；图2(3)将图中多用电表的两表笔短接，此时流过多用电表的电流为________ mA(保留三位有效数字)．(4)计算得到多用电表内电池的电动势为________ V(保留三位有效数字)．四、计算题18.在某次闪电中，持续时间为0.5 s，所形成的平均电流为 6.0×104A，若闪电过程中电荷以0.5 A的电流通过电灯，试求该次闪电产生的电流可供电灯照明时间为多少？19.盛夏的入夜，正当大地由喧闹归于沉睡之际，天空却不甘寂寞地施放着大自然的烟火，上演着一场精彩的闪电交响曲．某摄影爱好者拍摄到的闪电如图所示，闪电产生的电压、电流是不稳定的，假设这次闪电产生的电压可等效为2.5×107V、电流可等效为2×105A、历时1×10－3s，则：(1)若闪电定向移动的是电子，这次闪电产生的电荷量以0.5 A的电流给小灯泡供电，能维持多长时间？(2)这次闪电释放的电能是多少？答案解析1.【答案】C【解析】由公式P＝I2R得：I＝，所以I1∶I2＝∶10.2.【答案】B【解析】滑动触点由a向b移动时，R2阻值减小，所以总电阻减小，电路中总电流增大，则内电压增大，路端电压减小，故U减小；总电流增大，R3两端电压也增大，所以并联电压减小，故I1减小，I2增大．3.【答案】A【解析】采用“×10”挡，调零后测量该电阻，发现指针偏转非常大，最后几乎紧挨满偏刻度停下来，说明所测电阻很小，约为几欧姆，所选挡位太大，为准确测量电阻阻值应选择“×1”挡，重新进行欧姆调零后再测电阻阻值，故A正确，B、C、D错误．4.【答案】C【解析】导体的电阻跟加在它两端的电压以及通过它的电流无关．电阻决定式R＝，在温度一定的情况下由导体的长度、粗细及材料决定，选C.5.【答案】B【解析】由该逻辑门电路的真值表可以看出输出端与输入端是相反的关系，故选B.6.【答案】D【解析】7.【答案】D【解析】以上三个图象分别是三种不同元件的I－U图象，甲图的特点是元件的电阻随着电压的增大而减小，所以当电压增大时电流增大的非常快，乙图就是定值电阻的I －U图象；丙图中元件的电阻随着电压的增大而增大，当电压增大时，电流增大的相对缓慢，所以三图都有可能正确．8.【答案】A【解析】仓库门开这个事件要想发生，必须三个机要员同时转动自己的钥匙这个条件满足，由此得出该逻辑关系为与逻辑关系，对应的逻辑电路为“与”门电路．9.【答案】A【解析】开关接通时，灯泡被短路，灯泡熄灭，电路的总电阻变小，电路的总功率P ＝变大，电烙铁的功率变大，A正确，B、C、D不正确．10.【答案】D【解析】R2、R3并联电阻为，再根据串联电路分得电压与电阻成正比知U1∶U2∶U3＝2∶1∶1，D项正确．11.【答案】B【解析】由题意得I＝，＝得r＝2 Ω12.【答案】BC【解析】当滑动变阻器R的滑片向a移动时，滑动变阻器连入电路的电阻变小，整个回路的总电阻变小，根据闭合电路欧姆定律可知，干路电流I＝变大，路端电压U＝E－Ir变小，I变小，A错误，B正确；又I＝I1＋I2，所以I2变大，C正确，D错误．113.【答案】AB【解析】公式P＝UI，P＝，适用于任何电路；公式P＝I2R，P＝，只适用于纯电阻电路．14.【答案】AC【解析】灯泡L正常发光，则I灯＝＝A＝2 A，所以电路中的电流I＝2 A，故整个电路消耗的总功率P总＝UI＝24 W，D错误；电动机的输入功率等于P总－P灯＝12 W，A正确，B错误；电动机的热功率P热＝I2R M＝2.0 W，C正确．15.【答案】AD【解析】随着电压U的增大，由I＝知，电流将逐渐变大，A选项正确；随着电流、电压的增大，灯泡的亮度增大，灯丝温度升高．金属的电阻随温度的升高而增大，所以灯丝的电阻值增大．由于R在增大，其I－U图象如图所示．由图象可知，每增加1 V的电压引起的电流变化量是减小的．16.【答案】(1)左(2)2.94～2.97 V 0.70～0.75 Ω(3)电压表内阻分流偏小【解析】(1)闭合开关前应让电路中的电流最小，使滑动变阻器的接入电路的电阻最大，所以闭合开关前，滑动变阻器的滑片应置于左端；(2)U－I图象的图线延长线与U轴的交点即为电动势E，E＝2.94～2.97 V；图线斜率的绝对值即为电源的内阻r，即r ＝＝0.70～0.74 Ω(3)在其他操作规范的情况下，该实验误差产生的主要原因是电压表的分流作用，由于电压表的分流作用测得电源的电动势偏小．17.【答案】(1)黑(2)14.0 53.0 4.6 (3)102 (4)1.55【解析】(1)由多用电表电流“红表笔进，黑表笔出”，电流表“＋”接线柱电流流进，“－”接线柱电流流出知，a表笔为黑色表笔．(2)根据题图读数，多用电表读数为14.0 Ω，电流表读数为53.0 mA，电阻箱读数为4×1 Ω＋6×0.1 Ω＝4.6 Ω.(3)从多用电表表盘来看，指针指在电流表“130”处时实际电流为53 mA，故指针指到最右端“250”处时，实际电流为53×mA≈102 mA.(4)由闭合电路欧姆定律E＝IR＋Ir知，E＝14×0.053＋0.053r，＝0.102，得E≈1.55 V.18.【答案】6×104s【解析】该次闪电过程中产生的电荷量为q＝I1t1＝6.0×104×0.5 C＝3×104C，若流过电灯，可供照明的时间t2＝＝6×104s19.【答案】(1)400 s (2)5×109J【解析】(1)根据电流的定义式I＝，可得q＝It＝2×105×1×10－3C＝200 C，供电时间t′＝＝400 s(2)这次闪电释放的电能为E＝qU＝200×2.5×107J＝5×109J。

人教版选修3－1单元检测第二章恒定电流一、单选题1．关于电压与电动势的说法中正确的是()A．电压与电动势的单位都是伏特，所以电动势与电压是同一物理量的不同叫法B．电动势就是两板间的电压C．电动势公式E＝Wq中的W与电压U＝Wq中的W是一样的，都是电场力做的功D．电动势是反映电源把其他形式的能转化为电能本领强弱的物理量2．如图所示的电路中，闭合电键S后，灯a和b都正常发光，后来由于某种故障使灯b 突然变亮，电压表读数增加，由此推断这故障可能是（）A．a灯灯丝烧断B．电阻R2短路C．电阻R2断路D．电容被击穿短路3．某一导体的伏安特性曲线如图AB段（曲线）所示，关于导体的电阻，以下说法正确的是（）A．B点的电阻为12ΩB．B点的电阻为40ΩC．导体的电阻因温度的影响改变了1ΩD．导体的电阻因温度的影响改变了9Ω4．如图所示的电路中，当变阻器R3的滑片向上移动时（）A．电压表示数变小，电流表示数变大B．电压表示数变大，电流表示数变小C．电压表示数变大，电流表示数变大D．电压表示数变小，电流表示数变小5．如图1所示，用充电宝为一手机电池充电，其等效电路如图2所示。

在充电开始后的一段时间t内，充电宝的输出电压U、输出电流I可认为是恒定不变的，设手机电池的内阻为r，则时间t内（）A ．充电宝输出的电功率为2UI I r +B ．充电宝产生的热功率为2I rC．手机电池产生的焦耳热为2U t rD ．手机电池储存的化学能为2UIt I rt -6．硅光电池是一种太阳能电池，具有低碳环保的优点．如图所示，图线a 是该电池在某光照强度下路端电压U 和电流I 的关系图象(电池内阻不是常数)，图线b 是某电阻R 的U -I 图象．当它们组成闭合回路时，硅光电池的内阻可表示为( ) A ．33U I B ．211U U I - C ．11U I D ．21U I 7．一个用半导体材料制成的电阻器D ，其电流I 随它两端电压U 变化的关系图象如图甲所示，若将它与两个标准电阻R 1、R 2并联后接在电压恒为U 的电源两端，3个用电器消耗的电功率均为P ，现将它们连接成如图乙所示的电路，接在该电源的两端，设电阻器D 和电阻R 1、R 2消耗的电功率分别是P D 、P 1、P 2，则下列说法中正确的是( )A ．P 1＝4P 2B ．P D ＝4P C ．P D ＝P 2 D ．P 1＜4P 28．如图所示电路中，电源内阻不能忽略．闭合开关S 后，调节R 的阻值，使电压表示数增大ΔU ，在此过程中有( ) A ．R 2两端电压减小ΔU B ．通过R 1的电流增大1UR ∆ C ．通过R 2的电流减小量大于2UR ∆D ．路端电压增大量为ΔU二、多选题9．如图所示，直线I 、II 分别是电源1与电源2的路端电压随输出电流的变化的特性图线，曲线Ⅲ是一个小灯泡的伏安特性曲线，如果把该小灯泡分别与电源1、电源2单独连接，则下列说法正确的是A．电源1与电源2的内阻之比是11∶7B．电源1与电源2的电动势之比是1∶1C．在这两种连接状态下，小灯泡消耗的功率之比是1∶2D．在这两种连接状态下，小灯泡的电阻之比是1∶210．如图所示，一个电源在外电阻不断变化时，内、外电阻消耗的电功率随电流变化的关系分别用抛物线C1、C2表示。
