消声器分类及原理

一般消声器的原理
一般消声器的原理是通过改变声音传播路径或改变声波传播方式来减少噪音。

常见的消声器有以下几种原理：
1. 吸声原理：消声器通过吸收声波的能量，将声波能量转化为热能，从而减少声音的反射和传播。

吸声材料通常是多孔材料，如泡沫塑料、玻璃纤维和矿棉等。

当声波穿过这些材料时，材料内的孔隙和纤维会使声波受到多次反射和散射，从而使声波能量被吸收。

2. 隔声原理：消声器通过隔离声源和接收点之间的声波传播路径，减少声音传播。

常见的隔声材料有密封胶带、隔音墙体等。

这些材料能够阻隔声波的传播，减少声波的震动和传递。

3. 反相原理：消声器通过发出与噪音相反的声波，使两个声波相遇时相互抵消，达到降噪效果。

这种原理通常适用于主动噪音控制技术，需要使用麦克风和扬声器等设备来检测和发出声波。

以上是一般消声器常见的工作原理，不同种类的消声器可能会采用不同的原理来实现降噪效果。

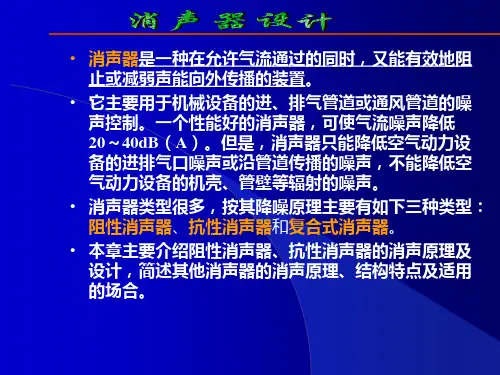

向外传播的装置。
性能：优良的消声器可使气流噪声降低20～40dB(A)
种类：按其消声机理和结构大致可分为
阻性消声器
抗性消声器 阻抗复合式消声器 微穿孔板消声器 扩散消声器
各自具有不同的消声频 谱特性，可根据设备的 空气动力性及噪声频谱 选用适当的消声器。
一 概述
(一)消声原理 (二)消声器的性能评价
表2-20 与 ( )1.4的换算关系
( )1.4
( )1.4
0.05 0.015 0.45 0.327
0.10 0.040 0.50 0.329
0.15 0.070 0.60 0.489
0.20 0.105 0.70 0.607
0.25 0.144 0.80 0.732
0.30 0.185 0.90 0.863
适用：小流量管道消声。
消声衰减量 L A 计算
（1）A．N．别洛夫公式：低、中频
LA 0
式中，L A——消声量，dB；
Pl S
(2-169)
—P—消声器通道断面的有效周长，m；
——S 消声器通道的有效截面积，m2；
l——消声器有效长度，m；
— —0 垂直入射吸声系数；
—— 0 消声系数，与材料的垂直入射吸声系数有关,由表2-19查得
外形美观大方，表面装饰应与设 备总体相协调 。
2.消声器的评价量
衡量消声器性能优 劣的主要评价量
(1)插入损失 LIL
(2)传递损失 L R
(3)减噪量 L NR
(1)插入损失 LIL
系统中插入消声器前、后在系统外某定点
分别测得的声压级Lp1与Lp2之差。
LIL Lp1Lp2
优点：直观实用，测量简单；

消声器设备原理及结构一、原理1.隔音原理：消声器设备利用隔音材料的隔音效果来减弱和隔离声音的传播。

隔音材料通常是具有高密度和高吸声性能的材料，如矿棉、泡沫塑料、橡胶等。

当声音进入消声器内部时，隔音材料会吸收、反射和散射声波，从而减少声音的能量传递，降低声音的传播。

这种原理主要适用于低频噪音的处理。

2.消声原理：消声器设备利用内部特殊结构来消除噪声。

常见的消声原理包括消声吸音剂、消声腔、消声片等。

消声吸音剂是由吸音材料填充的密闭隔音室，通过吸音材料的吸声作用来降低噪声；消声腔是一种具有特殊形状的空腔结构，通过声波的反射和干扰来减弱声音的传播；消声片是一种具有特殊孔隙结构的板状材料，通过声波的分散和阻隔来消除噪声。

二、结构1.外壳：外壳是消声器设备的外部包装，通常由金属或塑料制成。

外壳具有一定的结构强度和抗腐蚀性能，可以保护内部的隔音材料和结构。

外壳还可以根据具体需求设计成不同形状和尺寸，以适应不同场合和应用。

2.隔音材料：隔音材料是消声器设备内部的主要组成部分，用于吸收、反射和散射声波。

常见的隔音材料包括矿棉、泡沫塑料、橡胶等。

这些材料具有高密度和高吸声性能，可以有效地阻挡噪声的传播。

3.内部结构：内部结构是消声器设备的关键组成部分，用于实现隔音和消声效果。

内部结构根据具体原理和要求的不同而有所区别，例如消声吸音剂、消声腔和消声片等。

内部结构的设计和布局需要经过科学的计算和实验，以确保消声器设备能够有效地减弱噪声。

综上所述，消声器设备通过采用隔音原理和消声原理来降低噪声。

它的主要结构包括外壳、隔音材料和内部结构。

消声器设备在工业、交通、建筑等领域被广泛应用，可以有效地保护人们的听力和生活环境。

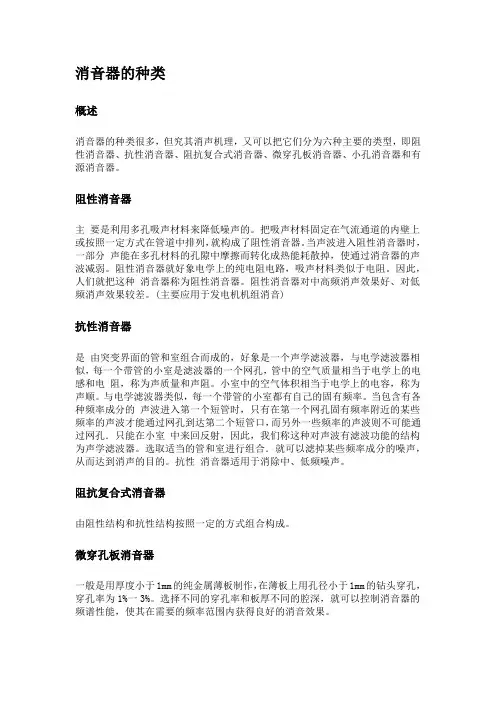

消音器的种类概述消音器的种类很多，但究其消声机理，又可以把它们分为六种主要的类型，即阻性消音器、抗性消音器、阻抗复合式消音器、微穿孔板消音器、小孔消音器和有源消音器。

阻性消音器主要是利用多孔吸声材料来降低噪声的。

把吸声材料固定在气流通道的内壁上或按照一定方式在管道中排列，就构成了阻性消音器。

当声波进入阻性消音器时，一部分声能在多孔材料的孔隙中摩擦而转化成热能耗散掉，使通过消音器的声波减弱。

阻性消音器就好象电学上的纯电阻电路，吸声材料类似于电阻。

因此，人们就把这种消音器称为阻性消音器。

阻性消音器对中高频消声效果好、对低频消声效果较差。

(主要应用于发电机机组消音)抗性消音器是由突变界面的管和室组合而成的，好象是一个声学滤波器，与电学滤波器相似，每一个带管的小室是滤波器的一个网孔，管中的空气质量相当于电学上的电感和电阻，称为声质量和声阻。

小室中的空气体积相当于电学上的电容，称为声顺。

与电学滤波器类似，每一个带管的小室都有自己的固有频率。

当包含有各种频率成分的声波进入第一个短管时，只有在第一个网孔固有频率附近的某些频率的声波才能通过网孔到达第二个短管口，而另外一些频率的声波则不可能通过网孔．只能在小室中来回反射，因此，我们称这种对声波有滤波功能的结构为声学滤波器。

选取适当的管和室进行组合．就可以滤掉某些频率成分的噪声，从而达到消声的目的。

抗性消音器适用于消除中、低频噪声。

阻抗复合式消音器由阻性结构和抗性结构按照一定的方式组合构成。

微穿孔板消音器一般是用厚度小于1mm的纯金属薄板制作，在薄板上用孔径小于1mm的钻头穿孔，穿孔率为1%一3%。

选择不同的穿孔率和板厚不同的腔深，就可以控制消音器的频谱性能，使其在需要的频率范围内获得良好的消音效果。

小孔消音器结构是一根末端封闭的直管，管壁上钻有很多小孔。

小孔消音器的原理是以喷气噪声的频谱为依据的，如果保持喷口的总面积不变而用很多小喷口来代替，当气流经过小孔时、喷气噪声的频谱就会移向高频或超高频，使频谱中的可听声成分明显降低，从而减少对人的干扰和伤害。
