八年级物理探究凸透镜成像规律练习

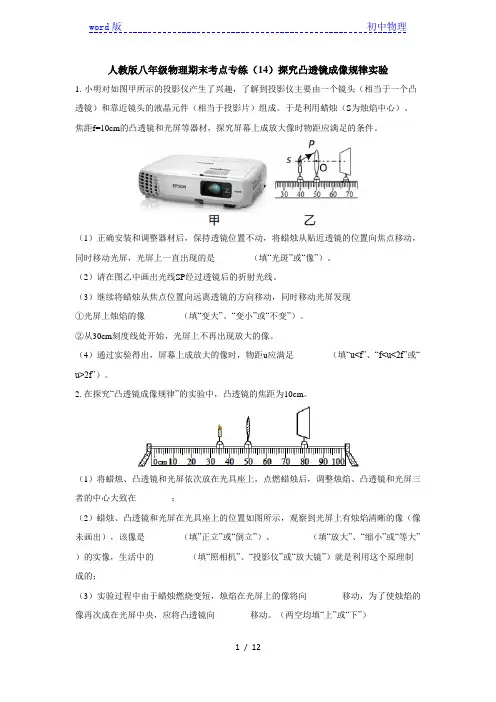

人教版八年级物理期末考点专练（14）探究凸透镜成像规律实验1.小明对如图甲所示的投影仪产生了兴趣，了解到投影仪主要由一个镜头（相当于一个凸透镜）和靠近镜头的液晶元件（相当于投影片）组成。

于是利用蜡烛（S为烛焰中心）、焦距f=10cm的凸透镜和光屏等器材，探究屏幕上成放大像时物距应满足的条件。

（1）正确安装和调整器材后，保持透镜位置不动，将蜡烛从贴近透镜的位置向焦点移动，同时移动光屏，光屏上一直出现的是________（填“光斑”或“像”）。

（2）请在图乙中画出光线SP经过透镜后的折射光线。

（3）继续将蜡烛从焦点位置向远离透镜的方向移动，同时移动光屏发现①光屏上烛焰的像________（填“变大”、“变小”或“不变”）。

②从30cm刻度线处开始，光屏上不再出现放大的像。

（4）通过实验得出，屏幕上成放大的像时，物距u应满足________（填“u<f”、“f<u<2f”或“u>2f”）。

2. 在探究“凸透镜成像规律”的实验中，凸透镜的焦距为10cm。

（1）将蜡烛、凸透镜和光屏依次放在光具座上，点燃蜡烛后，调整烛焰、凸透镜和光屏三者的中心大致在________；（2）蜡烛、凸透镜和光屏在光具座上的位置如图所示，观察到光屏上有烛焰清晰的像（像未画出），该像是________（填”正立”或“倒立”）、________（填“放大”、“缩小”或“等大”）的实像，生活中的________（填“照相机”、“投影仪”或“放大镜”）就是利用这个原理制成的；（3）实验过程中由于蜡烛燃烧变短，烛焰在光屏上的像将向________移动，为了使烛焰的像再次成在光屏中央，应将凸透镜向________移动。

（两空均填“上”或“下”）3.在探究“凸透镜成像规律”的实验中，将凸透镜固定在光具座上50cm刻度线处不动，移动蜡烛和光屏至如图所示的位置时，在光屏上得到烛焰清晰的像。

（1）该凸透镜的焦距为________cm。

A1
A2 A3 A4
..
..
2F F o F 2F
A’4
答图
A1
A2 A3 A4
.. 2F F o
.. F 2F A’1
A’2
A’3
2.航空摄影摄制人员要从高空给地面上的物体照相,
若所用的照相机镜头的焦距为50mm,则胶片与镜头的距
离为 ( C )
A.50mm以内
B.恰为50mm
C.略大于50mm
A.a、b端都变细 B.a端变粗、b端变细 C.a、b端都更大的像,应该采 取的做法是 ( B ) A.换上大屏幕 B.增大屏幕到镜头的距离,同时减小幻灯片与镜头 的距离 C.减小屏幕到幻灯机的距离,同时增大幻灯片与镜 头的距离 D.增大幻灯片到镜头的距离
正立 放大
实像 v =2f 异侧 实像 v >2f 异侧
不成像
虚像
同侧
测焦距
投影仪 幻灯机 电影放映机
放大镜
简记口诀：一倍焦距分虚实，二倍焦距分大小；物在 外，像在间，物在间，像在外；成实像时“物近像远 像变大”，成虚像时“物近像近像变小”。
典型习题 1.请在下图中画出物体A1、A2、A3和A4经过凸透镜后所 成的像A1＇、A2＇、A3＇和A4＇的大致位置和成像特点。
最短距离是___C___
A f B 2f
C 4f
D 8f
【拓展】上述情况中光屏上所成的清晰实像的移动速 度变化情况是___速__度__逐__渐__变__快___。
12.学习光的折射时，老师让我们用盛水的玻璃杯来
探究光的折射现象如图所示，在白纸上写两个字母
“B”（图甲），用玻璃杯装半杯水放在白纸前（图
新教材 人教版 物理 典型习题

5.3 凸透镜成像的规律一．选择题（共7小题）1．太原市部分街道路口安装有行人闯红灯抓拍系统。

当行人闯红灯时，监控摄像头就会拍照，拍到的人像跟数据库内的有效证件照片进行对比识别，紧接着LED屏上就会出现闯红灯者的照片。

下列说法中正确的是（）A．拍照时，行人位于摄像头2倍焦距以外B．行人通过摄像头成正立的实像C．行人通过摄像头成缩小的虚像D．摄像头成像原理与投影仪相同2．李强在“探究凸透镜成像规律”的实验中，将烛焰放在凸透镜前某一位置时，恰好在凸透镜后30cm处的光屏上出现一个与该烛焰等大的像，下列说法正确的是（）A．此时蜡烛离凸透镜的距离大于30cmB．该凸透镜的焦距是15cmC．当物距是10cm时，光屏上呈现倒立放大的像D．实验中蜡烛燃烧变短，屏上的像将向下移动3．如图所示，小明同学在探究凸透镜成像的规律时，记录并绘制了物距u和像距v之间的关系图象。

下列说法正确的是（）A．凸透镜焦距为20cmB．物距为5cm时，可以通过移动光屏承接到清晰的像C．物距为15cm时，成放大的像，根据这一原理可以制成投影仪D．物距由15cm增大到30cm的过程中，在光屏上看到的像一直是变大的4．在探究凸透镜成像规律的实验中，将点燃的蜡烛放在距凸透镜30cm处，在透镜另一侧距透镜15cm处的光屏上得到烛焰清晰的像。

若把点燃的蜡烛放在距凸透镜15cm处，则移动光屏（）A．能承接到倒立、缩小的实像B．能承接到倒立、放大的实像C．不能承接到像D．距透镜15 cm 处才能承接到清晰的像5．在“探究凸透镜成像规律”的实验中，同学们选用多个LED灯制成字母“F“做为实验光源，用标有格子的白色板做成光屏进行实验探究，如图所示，凸透镜的焦距为10cm，此时恰能在光屏上成一个清晰的像，则下列说法正确的是（）A．将图中的光源和光屏对换，可在光屏上得到清晰、放大的实像B．将图中光源“F”向右移动5cm，再向右移动光屏得到清晰的像，这是投影仪的原理C．在图中贴近凸透镜右侧放置镜片，只向左移动光屏能得到清晰的像，该镜片是近视镜D．用焦距为12cm的凸透镜替换图中凸透镜，只向右移动光屏，就可得到清晰的像6．如图甲测凸透镜的焦距，如图乙“探究凸透镜成像的规律”，实验过程中小徐同学将蜡烛分别放在甲、乙、丙、丁不同的位置（图甲和图乙中的透镜相同），下列说法正确的是（）A．由图甲可知凸透镜的焦距是5.0cmB．图乙四个位置中，移动光屏，4个位置上的蜡烛都可以在光屏上成像C．将蜡烛放在丙位置，若凸透镜上有一个泥点，则在光屏上不会出现泥点的影子D．将蜡烛放在乙位置，光屏应向左移动才能找到清晰的像，此时成放大的像7．在探究“凸透镜成像的规律”的实验中，蜡烛、凸透镜和光屏的位置如图所示，此时烛焰在光屏上成一个清晰的像，则下列判断错误的是（）A．此时成像情况符合照相机的成像原理B．此凸透镜的焦距大于20cmC．将蜡烛移动到25cm刻度处，应向右移动光屏，才能再次在光屏上得到清晰的像D．将蜡烛移动到40cm刻度处，无论怎样移动光屏，都不会在光屏上成像二．填空题（共8小题）8．如图所示是生活中常用手机扫描二维码的情形，这相当于给二维码拍了一张照片，照相机镜头相当于一个透镜，二维码经摄像头扫描成倒立、（选填“缩小”、“等大”或“放大”）的实像。

5.3凸透镜成像的规律知识点1 凸透镜成像的规律例1 通过一个透镜观察印有字母的纸的情形如图5-3-2所示。

由图可知该透镜属于________透镜，所成像的性质是缩小、倒立的________像。

纸到透镜的距离是________（填“大于二倍焦距” “大于一倍焦距小于二倍焦距”“等于焦距”或“小于焦距”）。

此透镜对光起________（填“会聚”或“发散”）作用。

图5-3-2解析：从题围中可以看出，所成的像是倒立的，故一定是实像，由此可知该透镜是凸透镜（凹透镜只能成正立、缩小的虚像），凸透镜对光起会聚作用。

由凸透镜成像规律知，要成倒立、缩小的实像，物体到凸透镜的距离应大于二倍焦距。

答案：凸实大于二倍焦距会聚【解法点拨】解答凸透镜成像规律的题目时，通常需要根据题目中直接给出的或隐含的凸透镜的焦距以及物距、像距、成像特点中的一点推导出其他两点，所以一定要牢记物距与像距的关系，以及对应的成像特点，还要记住凸透镜成像的动态变化规律。

知识点2 凸透镜成像规律的应用例2 小明和小红用焦距相等的相同照相机对小强同学拍照，洗出的底片分别为图5-3-3中的甲和乙，则（）。

图5-3-3A．小红离小强的距离近B．小明和小红离小强的距离相同C．小红要使底片上的像与小明的一样大，应移动位置后，再减小镜头到底片的距离D．小红要使底片上的像与小明的一样大，应移动位置后，再增大镜头到底片的距离解析：照相机是利用凸透镜成倒立、缩小的实像原理制成的，小明拍出的像比小红拍出的像大，由凸透镜成实像时的规律：“物近像远像变大”可知，小明拍摄时的物距较小红的小，像距较小红的大。

所以小红要想使底片上的像与小明的一样大，小红应离小强近一些，同时增大镜头到底片的距离。

答案：D<时，“物远、像【解法点拨】关于生活中透镜的调节问题，关键是牢记凸透镜成像规律：①当u f>时，“物近、像远、像变大；物远、像近、像变小”。

远、像变大；物近、像近、像变小”。

2022-2023学年八年级物理上册学优生期中期末复习难点题型专项突破（人教版）专题16 探究实验：探究凸透镜的成像规律1．（2022•宜昌模拟）小明用薄膜充水后制成水透镜模拟眼球中的晶状体，来比较正常眼、近视眼和远视眼的焦距大小。

实验中测得甲图焦距为10cm，再将甲分别挤压成乙图、丙图的形状，并分别测量焦距，如图所示。

（1）测得焦距小于10cm的是图乙，模拟近视眼的是图乙。

（2）在同一位置，用甲、乙、丙透镜分别对着远处的某一物体，移动光屏得到清晰的像，其中像距较大的是丙图。

（3）目前很多近视患者戴隐形眼镜来矫正视力。

隐形眼镜是一种直接贴在角膜表面的超薄镜片，可随着眼球运动，其中心厚度只有0.05mm，则此镜片的边缘厚度大于0.05mm（选填“小于”、“等于”或“大于”），此镜片对光有发散作用（选填“会聚”或“发散”）。

解：（1）因凸透镜的凸度越大，焦距越小，所以实验中测得甲图焦距为10cm，再将甲分别挤压成乙图、丙图的形状，并分别测量焦距，由图可以看出，乙图的凸度比丙图大，则测得焦距小于10cm的是图乙；因为乙的焦距比丙的焦距小，所以会聚能力强，因此乙模拟的是近视眼。

（2）由图可知，甲、乙、丙透镜中焦距最大的是丙，用甲、乙、丙透镜分别对着远处的某一物体，相对而言，丙透镜的物距最小，根据凸透镜成实像时，物距减小，像距增大，像增大。

可知其中像距较大的是丙图。

（3）近视眼患者戴的是凹透镜，凹透镜的四周的厚度要比中间的厚度厚，故这种超薄镜片的边缘厚度大于0.05mm。

此镜片对光有发散作用。

答案：（1）乙；乙；（2）丙；（3）大于；发散2．（2022•济南模拟）小峰在探究凸透镜成像规律之后，又对凸透镜的焦距与其凸起程度的关系进行了探究：（1）小峰第一次选取一个凸起程度较小的凸透镜，测量焦距的实验如图甲所示，测得的焦距为10.0cm。

（2）第二次他又选用一个凸起程度较大的凸透镜，测得的焦距为8cm，由这两次实验可得出的初步结论：材料和横截面积相同的凸透镜，凸起程度越大其焦距越小。

八年级物理凸透镜成像专题练习班级姓名学号基础知识回顾1. ①凸透镜对光线有作用，凹透镜对光线有作用。

②怎样区分一个透镜是凹透镜还是凸透镜：1）2）3）④凸透镜成像规律物距u成像性质像距 v应用⑤当物体靠近凸透镜时，像（远离、靠近）凸透镜，同时像（变大，变小）。

⑥成放大像、缩小像的分界点是点。

成虚像及实像的分界点是点。

⑦做凸透镜成像实验时，无论怎样移动光屏，光屏上都接受不到像，其原因可能是：1）2）3） .2.作图题：F 10cm F 10cmF10cm F10cm F10cm F 10cm 【要点部分】一、用作图法做出凸透镜成像中物距和像距的关系（下图中凸透镜焦距为f=10 cm ）1.当u>2f 时，成倒立 的实像，则像距的范围 。

2.当f<u<2f 时，成倒立 的实像，则像距的范围 。

来源:Z §xx §k]3.当u<f 时，成正立 的 像 来源:学科网]4.当u=2f 时，成倒立 的实像，则像距的范围 。

5.当u=f 时二．典型例题◆已知物距和焦距，判断成像特点例1.将一个凸透镜正对着太阳光，在距凸透镜30 cm 的纸上接收到一个很小F10cmF 10cmF10cmF 10cm的亮斑．当将一个物体放在距这个透镜50 cm处时，在凸透镜的另一侧可以得到（）A．倒立、放大的实像 B．倒立、缩小的实像C．正立、放大的虚像 D．正立、缩小的实像练一练.凸透镜的焦距是12cm，将物体放在主轴上距透镜中心7cm处，物体所成的像是（）A．倒立、缩小的实像 B．倒立、放大的实像C．正立、放大的虚像 D．正立、等大的虚像◆已知物距和成像特点，判断焦距范围例2.在做观察“凸透镜成像”的实验时，物体放在距离凸透镜60cm处，在光屏上得到一个倒立、缩小的实像，则该凸透镜的焦距可能是（）A 、20cm B、30cm C 、60cm D、80㎝练一练1. 将一个物体放在距凸透镜20 cm处时，用光屏可接收到一个放大的像．这个凸透镜的焦距可能是（）A．20 cm B．10 cm C．30 cm D．15 cm◆已知像距和和焦距，判断成像特点例3.将一个凸透镜正对着太阳光，在距凸透镜10 cm的纸上接收到一个很小的亮斑．当将光屏放在距这个透镜15 cm处时，得到了一个清晰的像，则这个像是（）A．倒立、放大的实像 B．倒立、缩小的实像C．正立、放大的虚像 D．正立、缩小的实像练一练2.小明在做“凸透镜成像”实验时，将点燃的蜡烛放在凸透镜前20cm处，在透镜另一侧的光屏上观察到缩小的像．小明又把点燃的蜡烛置于原来的光屏处，则所成像的性质是（）A．倒立放大的实像 B．正立放大的虚像C．倒立缩小的实像 D．倒立等大的实像【练习】1.在凸透镜成像的观察实验中，已知凸透镜的焦距是10cm，点燃的蜡烛放在凸透镜前25cm处，则在光屏上所成清晰的像是（）A.倒立缩小的实像。

第五章透镜及其应用第3节凸透镜成像的规律1.在“探究凸透镜成像的规律〞的实验中，所用凸透镜焦距为10cm，当蜡烛从如下图的A 位置逐渐移到B位置的过程中，像距及其像的变化情况是〔〕A．像距增大，像变大 B．像距减小，像变大C．像距减小，像变小D．像距增大，像变小【答案】A【解析】凸透镜的焦距是10cm，将点燃的蜡烛从A位置逐渐移到B位置的过程中，由于物距减小，所以像距变大，像变大。

选A。

2.在探究凸透镜成像规律的实验中，蜡烛、凸透镜和光屏的位置如下图，烛焰在光屏上恰好成一清晰等大的实像，以下说法正确的选项是〔〕A．该凸透镜的焦距是20cmB．将蜡烛移动到20cm刻度处，移动光屏可得到倒立、放大的实像C．将蜡烛移动到35cm刻度处，为使烛焰在光屏上成一清晰的像，应向右移动光屏D．将蜡烛移动到45cm刻度处，为使烛焰在光屏上成一清晰的像，应向右移动光屏【答案】C【解析】A.由图可知：此时成的是倒立、等大的实像，那么有u=v=2f=20cm，f=10cm，A错。

B.将蜡烛移动到20cm刻度处时，u=50cm﹣20cm=30cm＞2f，成倒立、缩小的实像，B错。

C.将蜡烛移动到35cm刻度处，u=50cm﹣35cm=15cm，物距在一倍焦距和二倍焦距之间，像距应大于二倍焦距，应向右移动光屏，才能在光屏上呈现清晰的像，C正确。

D．将蜡烛移动到45cm刻度处，u=50cm﹣45cm=5cm，物距小于焦距，成正立、放大的虚像，光屏上接收不到像，D错。

选C。

3.张老师在使用投影仪放映幻灯片的时候，屏幕上出现正常画面，这时有一只小虫子刚好落在凸透镜的镜片上，此时对画面的影响是〔〕A．几乎无影响B．画面上有只小虫C．画面上有小虫但不清晰D．画面变的模糊【答案】A【解析】小虫落到凸透镜上，相当于将凸透镜遮住了一局部，与照相机调节光圈减少通光量类似，光线依然可以通过凸透镜其余局部发生折射，在光屏上呈现投影片的像。

小虫对投影片本身没有影响，只是遮住了一小局部光线，使屏幕上的画面比原来稍微暗一些。

一、初中物理凸透镜成像的规律1．物体放在凸透镜前30厘米处；在透镜另一侧距离透镜20厘米的光屏上成清晰实像。

则（）A．焦距可能为18厘米B．此时凸透镜成倒立放大的实像C．当物体远离凸透镜10厘米，移动光屏找到实像后，此实像变大了D．当物体靠近凸透镜10厘米，为了在光屏上得到清晰的实像，光屏应远离透镜10厘米【答案】D【解析】【分析】【详解】AB．由题意可知，物距是30cm，像距20cm，可知物距大于像距；而且此时光屏出现了清晰实像，由凸透镜成像的规律可知，可以判断此时的实像是倒立缩小的实像；而且=>30cm2u f>，故AB不符合题意；则15cm fC．当物体远离凸透镜10厘米时，物距变大，由凸透镜成像的规律可知，像距会变小，像会变小，所以移动光屏找到实像后，此实像变小了，故C不符合题意；D．当物体靠近凸透镜10厘米时，此时的物距变为20cm，由于光路是可逆的，所以为了在光屏上得到清晰的实像此时的像距应该为30cm，即光屏应远离透镜10厘米，故D符合题意。

故选D。

2．小明和小红用焦距相等的相同照相机对小强同学拍照,洗出的底片分别为图中的甲和乙,则A．小红离小强的距离近B．小明和小红离小强的距离相同C．小红要使底片上的像与小明的一样大,小红移动位置后,再减小镜头对底片的距离D．小红要使底片上的像与小明的一样大,小红移动位置后,再增大镜头到底片的距离【答案】D【解析】【分析】【详解】由图知，小红拍的像比小明拍的像小，根据凸透镜成像的规律，成的像越小，此时的物距越大，像距越小．所以小红拍摄时，相机与物体的距离较大．即小明离小强同学的距离近，小红离小强同学的距离远；所以选项AB是错误的；有凸透镜成像规律知，小红要使底片上的像与小明拍的一样大，小红移动位置后，再增大镜头到底片的距离即可，即镜头要往前伸，小明要使底片上的像与小红的一样大，小明移动位置后，镜头要往后缩．所以选项C错误，D正确．故选D．【点睛】要解决此题，除了要知道照相机是根据凸透镜成像原理制成的和需要掌握凸透镜成像的规律．还要知道成实像时的动态变化规律是：物近像远像变大，物远像近像变小．3．物体放在凸透镜的主光轴上，在距透镜40cm处的光屏上得到一个倒立、放大的像，则该透镜的焦距可能是A．40cm B．30cm C．20cm D．10cm【答案】D【解析】在凸透镜成像时，得到的实像都可以用光屏承接，所以在光屏上得到一个倒立、放大的实像；即2f＞U＞f，v＞2f；而透镜到光屏的距离为像距，即v=40cm，所以，40cm＞2f，解得：20cm＞f，只有D选项符合条件．故选D．思路分析：在凸透镜成像时，得到的实像都可以用光屏承接，而虚像则不可以，所以在光屏上得到一个倒立、放大的实像．而凸透镜成倒立、放大的实像时，此时物距大于一倍焦距小于二倍焦距，像距大于2倍焦距，从而可以计算出该透镜的焦距．试题点评：本题通过凸透镜成像情况，根据物距和焦距、像距和焦距的关系解不等式确定凸透镜的焦距范围．因此解答此题要求学生应具备一定的学科综合能力．需要注意的是透镜到光屏的距离为像距．4．在“探究凸透镜成像的规律”时，将点燃的蜡烛放在距凸透镜30cm处，在透镜另一侧距离透镜16cm处的光屏上得到烛焰清晰的像．则下列相关说法正确的是（）①光屏上成倒立、放大的实像②照相机是利用这一成像原理工作的③该透镜的焦距f一定满足8cm＜f＜15cm④将近视镜片放在蜡烛和凸透镜之间，要使光屏上出现清晰的像，光屏应靠近透镜A．只有①和③B．只有②和④C．只有②和③D．只有①和④【答案】C【解析】根据凸透镜成像的规律分析：①将点燃的蜡烛放在距凸透镜30cm处，在透镜另一侧距离透镜16cm处的光屏上得到烛焰清晰的像，即物距大于像距，所以成倒立缩小的实像，故①错误；②照相机就是利用凸透镜成倒立缩小的实像的原理制成的，故②正确；③凸透镜成倒立缩小的实像时，物距大于二倍焦距，即30cm 2f >，得：15cm f <； 像距为一倍到二倍焦距之间，即16cm 2f f <<，得：8f cm >，16cm f <；综合以上条件得：8cm 15cm f ＜＜，故③正确； ④将近视镜片，即凹透镜放在蜡烛和凸透镜之间，由于凹透镜对光线有发散作用，所以像将远离凸透镜，所以要使光屏上出现清晰的像，光屏应远离透镜，故④错误； 故选C ．点睛：凸透镜成像规律是常考试的内容，应牢记凸透镜的成像规律，有些同学总是记不住，要下点功夫，可以结合成像光路图进行练习、记忆．5．有一个点光源放在凸透镜的正前方．当点光源放在A 点时，成像在B 点，当点光源放在B 点时，成像在C 点，如图所示．则 （ ）A ．凸透镜应放在C 点右侧B ．凸透镜应放在B 、C 点之间C ．凸透镜应放在A 、B 点之间D ．凸透镜应放在A 点左侧【答案】D【解析】【分析】解答此题要明确以下知识点：凸透镜如果成像在同一侧的话应该是成虚像，并且像距大于物距。

初二物理科学探究凸透镜成像试题1.在探究凸透镜成像规律的实验中，当凸透镜、光屏和烛焰的位置如图所示时，光屏上能成一清晰的像，则（）A．所成的是正立、缩小的实像B．所成的是倒立、缩小的实像C．把凸透镜向左移动，调整光屏的位置，得到的像变小D．把凸透镜向右移动，调整光屏的位置，得到的像变小【答案】D【解析】解答：如图所示，物距在一倍焦距与两倍焦距之间，则凸透镜所成的像为放大、倒立的实像，此时物距越接近于一倍焦距，则所成的像越大，物距越接近于两倍焦距，则所成的像越小。

综上所述，只有选项D正确。

2.小明同学用放大镜看自己的指纹时，觉得指纹的像太小。

为了使指纹的像能大一些，以下做法，正确的是（）A．眼睛和手指不动，让放大镜离手指稍远些B．眼睛和手指不动，让放大镜离手指稍近些C．放大镜和手指不动，让眼睛离放大镜稍远些D．放大镜和手指不动，让眼睛离放大镜稍近些【答案】B【解析】解答：放大镜是根据凸透镜成正立、放大虚像（物距小于一倍焦距）的原理制成的，其成像规律是物体离凸透镜越远（接近于焦距，但要小于一倍焦距）像越大，要使指纹的像大一些，应让放大镜远离手指，所以选项B、C、D都不正确。

点睛：当u＜f，成正立放大的虚像，应用是放大镜，当凸透镜成虚像时，其成像规律是物体离凸透镜越远（接近于焦距，但要小于一倍焦距）像越大。

3.某兴趣小组同学在研究凸透镜成像规律实验时，记录并绘制了物体离凸透镜的距离u跟实像到透镜的距离v之间的关系（如图），则凸透镜的焦距为( )A．60厘米B．40厘米C．20厘米D．10厘米【答案】D【解析】由图像可知，当物距等于像距时，是成倒立等大的实像。

由此可知凸透镜的焦距是10cm。

所以选D。

4.我们通过实验，可以知道：凸透镜成实像时，放大和缩小的分界点是物体位于______________处，成实像和虚像的分界点是物体位于____________处。

【答案】二倍焦距焦点【解析】解答：当物体处于二倍焦距以外时，成倒立、缩小的实像；当物体处于二倍焦距处时，成倒立、等大的实像；当物体处于一倍、二倍焦距之间时，成倒立、放大的实像；当物体处于一倍以内时，成正立、放大的虚像，由此可知放大和缩小的分界点是物体位于二倍焦距处；成实像和虚像的分界点是物体位于一倍焦距处即焦点上。

专题5.3 凸透镜成像的规律【四大题型】【人教版】【题型1 凸透镜成像的规律】................................................................................................................................... 【题型2 凸透镜成像的规律操作应用】................................................................................................................... 【题型3 实验探究凸透镜成像的规律】................................................................................................................... 【题型4 像距与物距的关系】...................................................................................................................................【知识点1 凸透镜成像的规律】【题型1 凸透镜成像的规律】【例1】（2022·江苏镇江·中考真题）如图所示，凸透镜位于P处（图中未画出）位置不变，移动蜡烛，光屏先后在P同侧的甲、乙两处得到烛焰清晰的像，且甲处的像比乙处大，则（）A ．甲处可能成的是虚像B ．乙处像可能是放大的C ．P 点位置在甲的左侧D ．蜡烛的移动方向向左 【答案】B【详解】ACD ．由题意可知，光屏先后在P 同侧的甲、乙两处得到烛焰清晰的像，且甲处的像比乙处大，根据物距变大，像距变小，像变小可知，像在不断的靠近凸透镜，因此凸透镜在乙的右侧，蜡烛在凸透镜的右侧，此时蜡烛在远离凸透镜，因此蜡烛向右移动；由于甲处的像成在光屏上，因此甲处只能成实像，故ACD 不符合题意；B ．由于题干未提供物距和凸透镜的焦距，若物距大于1倍焦距小于2倍焦距，乙处成放大的实像；若物距大于2倍焦距，成缩小的实像；若物距等于2倍焦距，成等大的实像，故B 符合题意。

人教版八年级物理上册第5章《透镜及其应用》第3节凸透镜成像的规律讲义（知识点总结+例题讲解）一、凸透镜成像的规律：1.当物体在1倍焦距内时（0＜u＜f）：（1）光路图：如下图；（2）成像原理：光的折射；（3）成像特点：①正立、放大、虚像；②物像同侧；③像距＞物距：v＞u；④物体远离凸透镜（靠近焦点），像变大；（4）应用：放大镜2.当物体在焦距处时（u＝f）：不成像（折射光线平行）；3.当物体在1～2倍焦距间时（f＜u＜2f）：（2）成像原理：光的折射；（3）成像特点：①倒立、放大、实像；②物像异侧：像与物分别在凸透镜的两侧；③像距＞物距：v＞2f；（像在2倍焦距之外）④像与物体的移动方向一致；（物体向右移动，像也向右移动）⑤物体靠近凸透镜（靠近焦距处），像变大；物体远离凸透镜（靠近2倍焦距处），像变小；⑥像的移动速度大于物体的移动速度：物体移动一小段距离，像移动一大段距离；（4）应用：投影仪4.当物体在2倍焦距处时（u＝2f）：（1）光路图：如下图；（2）成像原理：光的折射；（3）成像特点：①倒立、等大、实像；②物像异侧：像与物分别在凸透镜的两侧；③像距＝物距：v＝2f；（像也在2倍焦距处）5.当物体在2倍焦距之外时（u＞2f）：（1）光路图：如下图；（2）成像原理：光的折射；（3）成像特点：①倒立、缩小、实像；②物像异侧：像与物分别在凸透镜的两侧；③像距＜物距：f＜v＜2f；（像在1～2倍焦距间）④像与物体的移动方向一致；（物体向右移动，像也向右移动）⑤物体靠近凸透镜（靠近2倍焦距处），像变大；物体远离凸透镜，像变小；⑥像的移动速度小于物体的移动速度：物体移动一大段距离，像移动一小段距离；（4）应用：照相机。

【例题1】已知凸透镜的焦距为15cm，下列说法正确的是（ ）A．当物体距凸透镜10cm时，成正立、放大的实像B．当物体距凸透镜20cm时，成倒立、放大的实像C．当物体距凸透镜35cm时，成倒立、放大的实像D．当物体从距凸透镜20cm处远离凸透镜时，在凸透镜另一侧所成的像逐渐变大【答案】B【解析】解：A、当u＝10cm时，u＜f＝15cm，成正立、放大的虚像，故A错误；B、当u＝20cm时，2f＞u＞f，成倒立、放大的实像，故B正确；C、当u＝35cm时，u＞2f，成倒立、缩小的实像，2f＞v＞f，故C错误；D、当物体从距凸透镜20cm处远离凸透镜时，物距增大，在凸透镜另一侧所成的像逐渐变小。

教科版八上物理专项综合全练（五）探究凸透镜成像的规律1.在探究凸透镜成像规律时，兴趣小组用某凸透镜完成了一次成像，如图所示（像未画出）。

然后，保持蜡烛、凸透镜的位置不变，将该透镜替换为焦距为20cm的凸透镜，那么此时烛焰成的像为（选填“虚”或“实”）像，生活中的（选填“照相机”“投影仪”或“放大镜”）就是利用这一原理成像的。

2.某小组在“探究凸透镜成像的规律”的实验中。

(1) 实验前，要调整烛焰、凸透镜、光屏三者的中心在。

(2) 通过调整，恰好在光屏上得到烛焰等大的像，如图所示，则所用凸透镜的焦距是cm。

(3) 在图中，把蜡烛向左移动15cm，凸透镜的位置不变，应把光屏向（选填“左”或“右”）适当调节，才能在光屏上得到烛焰清晰倒立、（选填“放大”“缩小”或“等大”）的实像。

接下来改用焦距为15cm的凸透镜继续进行实验，如果不改变蜡烛和凸透镜的位置，要在光屏上成清晰的像，应把光屏向（选填“左”或“右”）适当调节。

(4) 在探究凸透镜成实像的规律的过程中，他们又尝试用白纸遮挡住凸透镜的一半，发现在光屏上（选填“仍能”或“不能”）成烛焰完整的像。

3.小明利用如图（a）所示的器材做“探究凸透镜成像规律”的实验。

(1) 实验前，应先将烛焰、凸透镜和光屏的中心调节到同一水平高度。

小明按要求调好后，将蜡烛放在2倍焦距以外，为了能找到凸透镜成像时像的位置，需要对光屏进行的操作是：，直到光屏上呈现清晰的像。

(2) 由于实验时间较长，烛焰的像即将超出光屏的上边缘，这时可以向上移动，再次使像呈现在光屏中央。

(3) 小明摘下眼镜放到凸透镜前，光屏上呈现清晰的像，如图（b）所示。

拿走眼镜，需将光屏向凸透镜方向移动，才能在光屏上再次呈现清晰的像，说明小明戴的眼镜对光有（选填“会聚”或“发散”）作用。

此实验中，光屏相当于人眼睛构造中的。

4.学校的物理兴趣小组利用光具座、F型LED光源、凸透镜、光屏等器材探究凸透镜的成像规律。

教科版物理八上《科学探究：凸透镜成像》同步练习一、选择题1.小亮在重阳节送给奶奶一个台式放大镜（如图）。

该放大镜的焦距为25cm。

奶奶正确使用这个放大镜看书时（）A.书与放大镜之间的距离应等于25cmB.书与放大镜之间的距离应小于25cmC.看到的是倒立、放大的虚像D.看到的是正立、放大的实像2.一位同学利用如图所示的器材做实验，先用焦距为20cm的凸透镜甲进行实验，在屏上得到了清晰的缩小实像，接下来他想改用焦距为10cm的凸透镜乙继续进行实验，如果不改变发光体和凸透镜的位置，则（）A.将光屏适当左移，可得到倒立放大的实像B.将光屏适当左移，可得到倒立缩小的实像C.将光屏适当右移，可得到倒立放大的实像D.将光屏适当右移，可得到倒立缩小的实像3.小明在房间里进行探究凸透镜成像特点的情景如图所示。

保持蜡烛的位置不变，只移动透镜，小明发现透镜在A、B两处时，墙壁上都能得到清晰的像，则两次所成的像（）A.都是正立的B.都是虚像C.透镜在B处时墙上成的像较大D.透镜在A处时墙上成的像较大4.张强同学在光具座上做“研究凸透镜成像”的实验，当光屏、透镜及烛焰的相对位置如图所示时，恰能在光屏上得到一个清晰的像.由此判断，他所用凸透镜的焦距 ( )A.一定大于20 cmB.一定在10 cm到16 cm之间C.一定小于8 cmD.一定在8 cm到10 cm之间5.在“探究凸透镜成像的规律”的实验中，物体距离凸透镜30 cm时，在凸透镜另一侧的光屏上可得到一个倒立的、放大的实像.该凸透镜的焦距可能为( )A.5 cmB.10 cmC.15 cmD.18 cm6.当光具座上蜡烛、凸透镜和光屏的位置如图所示时，光屏上承接到烛焰清晰的像。

下列判断正确的是（）A.该凸透镜的焦距是10cmB.光屏上像的特点与照相机相同C.仅将凸透镜移至60cm刻度线处，光屏上可再次成清晰的像D.仅将蜡烛移至20cm刻度线处，光屏上模糊成像类似远视眼7.在“探究凸透镜成像的规律”实验中，下列说法正确的是（）A.将蜡烛移至a处时，移动光屏，可看见放大、正立的实像B.将蜡烛移至b处时，移动光屏，可看见缩小、倒立的实像C.将蜡烛移至c处时，移动光屏，可看见放大、倒立的实像D.将蜡烛移至d处时，移动光屏，可看见放大、正立的虚像8.小明同学做“探究凸透镜成像的规律”的实验，当他把烛焰移到距透镜18cm的位置时，在光屏上观察到倒立放大清晰的像。

乙　丙；（5）大需调节烛焰、凸透镜、光屏的中心大致在同一高度处【答案】（1）会聚；20.0；（2）像能够在光屏上呈现；投影仪；（3）倒立、缩小的实像。

【解析】（1）凸透镜能够将平行于主光轴的光会聚成最小最亮的光斑，说明凸透镜对光有会聚作用；最小最亮的光斑处即凸透镜的焦点，则该凸透镜的焦距为f＝50.0cm﹣30.0cm＝20.0cm；（2）虚像不能在光屏上呈现，实像能在光屏上呈现，图乙中光屏上能够呈现出像，说明此像是实像；图乙中物距小于像距，根据凸透镜成像规律可知，此时物距在一倍焦距到二倍焦距之间，成倒立、放大的实像，生活中投影仪就是利用这个原理工作的；（3）保持蜡烛、光屏不动，向右缓慢移动凸透镜，直到光屏上又出现烛焰的像，根据光路的可逆性可知，此时的物距等于原来的像距、像距等于原来的物距，即此时物距大于二倍焦距，则成倒立、缩小的实像。

6．（2021青海）一凸透镜的焦距为12cm，将点燃的蜡烛从离凸透镜30cm处沿主光轴移到15cm处的过程中，像的大小和像距的变化情况是（ ）A．像变小，像距变小B．像变大，像距变大C．像变大，像距变小D．像变小，像距变大【答案】B【解析】凸透镜的焦距是12cm，将点燃的蜡烛从离凸透镜30cm处沿主光轴移到15cm处的过程中，物距始终大于焦距，因此凸透镜成实像，由于物距减小，则像距变大，像变大。

7．（2021眉山）在探究“凸透镜成像规律”的实验中，已知凸透镜的焦距为10cm。

如图所示，凸透镜固定在光具座的50cm刻线处，通过移动蜡烛和调节光屏的位置来进行探究实验。

下列说法中正确的是（ ）A．将蜡烛移到10cm刻线处，光屏上呈现倒立放大的实像B．将蜡烛移到45cm刻线处，光屏上呈现正立放大的虚像C．将蜡烛移到35cm刻线处，成像特点与照相机成像特点相同D．将蜡烛从10cm刻线处移向40cm刻线处的过程中，光屏上呈现的像会变大【答案】D【解析】已知凸透镜焦距为10cm，凸透镜固定在光具座的50cm刻线处，A、将蜡烛移到10cm刻线处，此时的物距是：50cm﹣10cm＝40cm，凸透镜焦距为10cm，则物距大于二倍焦距，成的是倒立、缩小的实像，故A错误；B、将蜡烛移到45cm刻线处，此时的物距是：50cm﹣45cm＝5cm，则物距小于焦距，成的是正立、放大的虚像，虚像不能成在光屏上，故B错误；C、将蜡烛移到35cm刻线处，此时的物距是：50cm﹣35cm＝15cm，物体在二倍焦距与一倍焦距之间，成的是倒立、放大的实像，与投影仪成像特点相同，故C错误；D、将蜡烛从10cm刻线处移向40cm刻线处的过程中，物距减小，则光屏上呈现的像和像距都变大，故D正确。

5.3 凸透镜成像的规律一．选择题（共6小题）1．在“探究凸透镜成像的规律”实验时，某小组测量出物距和像距的数据，并绘制成如图所示的图象，根据图象可知（）A．该凸透镜的焦距f＝20cmB．当物距u＝30cm时，成倒立、缩小的实像，照相机利用了这条规律C．当物距u＝8cm时，成倒立、放大的实像，幻灯机利用了这条规律D．若把物体从距凸透镜30cm处向距凸透镜15cm处移动过程中，所成的像会逐渐变小2．小红同学在“探究凸透镜成像规律”时，烛焰在光屏上成了一个清晰的像，如图所示，下列说法正确的是（）A．利用这一成像规律可制成投影仪B．实验中，蜡烛越烧越短，光屏上烛焰的像向下移动C．如果用不透明纸将凸透镜的上半部分挡住，光屏上只能成半个烛焰的像，像的亮度减弱D．要使光屏上烛焰的像变小，应将蜡烛远离凸透镜且将光屏靠近凸透镜3．将焦距为10厘米的凸透镜固定在光具座中央50厘米刻度线处，移动蜡烛到光具座的左端并点燃，再移动光屏至如图所示位置时，在光屏中央得到一个清晰的像。

保持凸透镜位置不变，通过移动蜡烛及光屏的位置，下列成像情况符合实际的是（）A．若蜡烛放置在10厘米刻度线处，移动光屏，在光屏上都不能呈清晰的像B．若蜡烛放置在35厘米刻度线处，移动光屏，可在光屏上呈清晰放大的像C．若蜡烛放置在45厘米刻度线处，移动光屏，可在光屏上呈清晰缩小的像D．若蜡烛和光屏同时向右移动相同的距离，一定不可能在光屏上呈清晰的像4．小春同学用焦距为10cm的放大镜观察《阳光学业评价》，观察到了图中的情形。

下列说法正确的是（）A．图中的成像为放大正立的虚像B．图中的透镜到书本的距离大于10cmC．图中的透镜如果靠近书本，所成的像将变小D．图中的透镜与近视眼镜镜片的透镜种类相同，均为凸透镜5．在探究凸透镜成像规律的实验中，将点燃的蜡烛放在凸透镜前某一位置，在凸透镜后20cm 的光屏上出现一个清晰的倒立等大的像，如果将蜡烛移动到凸透镜前25cm处，则（）A．将光屏靠近凸透镜一段距离，光屏上会出现倒立缩小的实像B．将光屏靠近凸透镜一段距离，光屏上会出现倒立放大的实像C．将光屏远离凸透镜一段距离，光屏上会出现倒立放大的实像D．无论怎样移动光屏，光屏上均找不到像6．将蜡烛、光屏放在如图所示的位置。

人教版八年级物理上册第5章《透镜及其应用》第3节凸透镜成像的规律（同步基础练习）题型选择题填空题作图题实验题计算题总计题数20 10 10 0 0 40 一、选择题（共20小题）：1．做凸透镜成像实验，当蜡烛距透镜15cm时，在光屏上成放大的像，则下列说法中错误的是（）A．蜡烛距透镜45cm时，一定成缩小的实像B．蜡烛距透镜20cm时，一定成放大的实像C．蜡烛距透镜18cm时，可能成放大的实像D．蜡烛距透镜6cm时，一定成放大的虚像2．在探究凸诱镜成像规律的实验中，凸透镜的焦距为20cm，将点燃的蜡烛放在距离凸透镜32cm处，在凸透镜另一侧的光屏上得到蜡烛清晰的像，该像为（）A．正立放大的虚像 B．正立放大的实像C．倒立缩小的实像 D．倒立放大的实像3．一支蜡烛位于凸透镜前，调节蜡烛、光屏的位置可在屏上成清晰、放大的像，若保持透镜的位置不变，把蜡烛和光屏的位置对调一下，则（）A．在光屏上不再呈现像 B．在光屏上呈现缩小的像C．隔着透镜可以看到蜡烛的像 D．在光屏上呈现放大的像4．购物支付已进入“刷脸”时代，如图所示，消费者只需站在距摄像头40﹣60cm的距离，经系统自动拍照、扫描等，确认相关信息后，即可迅速完成交易下列有关说法正确的是（）A．光经过摄像头成像利用的是光的反射B．镜头的焦距小于20cmC．刷脸支付时，人脸通过镜头成倒立、缩小的虚像D．“刷脸”时，面部应位于摄像头1倍焦距到2倍焦距之间5．小军做凸透镜成像规律的实验时，将焦距为10cm凸透镜固定在光具座上50cm刻度线处，光屏和点燃的蜡烛在凸透镜的两侧，蜡烛放置在35cm刻度线处，如图所示，移动光屏，直到在光屏上呈现烛焰清晰的像下列说法中正确的是（）A．光屏上呈现的是烛焰的虚像B．光屏上呈现的是烛焰正立的像C．该实验现象能说明照相机的成像特点D．如果把蜡烛和光屏互换位置，光屏上的像是缩小的6．如图所示是探究凸透镜成像规律的实验装置，实验中所使用的透镜焦距为10cm，实验中将蜡烛分别放在甲、乙、丙、丁四个位置，观察光屏上成像情况（光屏位置未标出）。

5.3 凸透镜成像的规律知识梳理一、探究凸透镜成像的规律1. 物距和像距（1）物距：物体到凸透镜光心的距离，常用u 表示。

（2）像距：像到凸透镜光心的距离，常用υ表示。

2. 探究凸透镜成像规律的步骤（1）利用太阳光聚焦法测定凸透镜的焦距。

（2）将凸透镜放在蜡烛与光屏之间，点燃蜡烛，为使烛焰的像成在光屏中央，调整烛焰、凸透镜、光屏的中心大致在同一高度。

（3）把蜡烛放在与凸透镜距离大于二倍焦距的地方，即f u 2>，沿直线移动光屏，直到光屏上出现清晰的像。

观察这个像的倒正和大小。

改变物距u ，重做这一步。

（4）把蜡烛移向凸透镜，使f u 2=，移动光屏，观察像到凸透镜的距离、像的倒正和大小。

（5）把蜡烛再移近凸透镜，使f u f 2<<，移动光屏，观察像到凸透镜的距离，像的倒正和大小。

改变物距u ，重做这一步。

（6）把蜡烛继续移近凸透镜使f u =，移动光屏，看是否能够成像。

（7）把蜡烛移到凸透镜的一倍焦距以内，即f u <，移动光屏，在光屏上看不到烛焰的像。

从光屏这一侧透过凸透镜用眼睛直接观察烛焰。

3. 凸透镜的成像规律物距与焦距的关系 像距与焦距的关系 位置关系 像的性质 应用举例凸透镜 平行光 f =υ像 与 物 异 侧 一个点 测定焦距 f u 2>f f 2<<υ 缩小、倒立、实像 照相机 f u 2= f 2=υ 等大、倒立、实像 测定焦距 f u f 2<<f 2>υ 放大、倒立、实像 幻灯片、投影仪 f u =同 侧不成像 f u < 放大、正立、虚像 放大镜★★口诀巧记：一倍焦距分虚实，二倍焦距分大小，物近像远像变大，物远像近像变小。

二、利用光路图理解凸透镜成像规律1. 当f u 2>时，成像光路图如图甲所示，此时成倒立、缩小的实像。

2. 当f u 2=时，成像光路图如图乙所示，此时成倒立、等大的实像。

1. 当f u f 2<<时，成像光路图如图丙所示，此时成倒立、放大的实像。
