钢筋――板1、板传统标注2、板平法（04G101-4）1）B——板底部钢筋（底筋）；T——板顶部钢筋（面筋）；B&T——双层钢筋。

2）X——贯通横向钢筋；Y——贯通纵向钢筋；X&Y——双向钢筋。

3）原位标注中负筋线长度尺寸为伸至支座中心线尺寸。

3、板受力筋3.0、板受力筋计算3.1、板底钢筋的长度计算板底钢筋的长度＝净跨＋左伸进长度＋右伸进长度＋弯勾注：弯勾＝2×6.25×d只有一级钢筋时需要计算3.2、伸进长度计算注：04G101-4中规定，板受力筋伸入支座（梁、剪力墙、圈梁）的长度，为max(支座宽／2，5d)。

而如果支座为砌体墙，则伸入长度为max(板厚，120)，此处软件未予考虑。

3.3、板底钢筋根数计算起步距离＝第一根钢筋距梁或墙边50mm根数＝ceil[(净跨－2×起步距离)／间距]＋1起步距离的三种算法：第一根钢筋距梁或墙边50mm（通常算法）第一根钢筋距梁或墙边一个保护层第一根钢筋距梁角筋为1／2板筋间距（04G101-4）注：为什么软件默认为50mm？04G101-4中规定，起步距离为“第一根钢筋距梁角筋为1／2板筋间距”，则可以推算第一根钢筋距梁边的长度应该为“S／2 －梁保护层厚度”。

工程中板受力筋的间距一般为120mm、150mm、180mm，平均一下约为150mm，间距的一半为75mm，梁保护层一般为25mm，75－25＝50mm。

所以目前软件仍然按传统算法设置起步距离。

4、板负筋4.0、板负筋计算（结合图纸设计不同来进行理解）4.1、中间支座负筋长度计算：中间支座负筋长度＝水平长度＋弯折长度×2弯折长度的计算方法：1）板厚－2×保护层（通常算法）；2）板厚－保护层（04G101-4）水平长度＝标注长度a＋标注长度b清晰理解：向板内的延伸长度是从支座中线还是从支座边线开始标注的,如果是从支座边线开始标注,则水平长度要加上支座宽度。

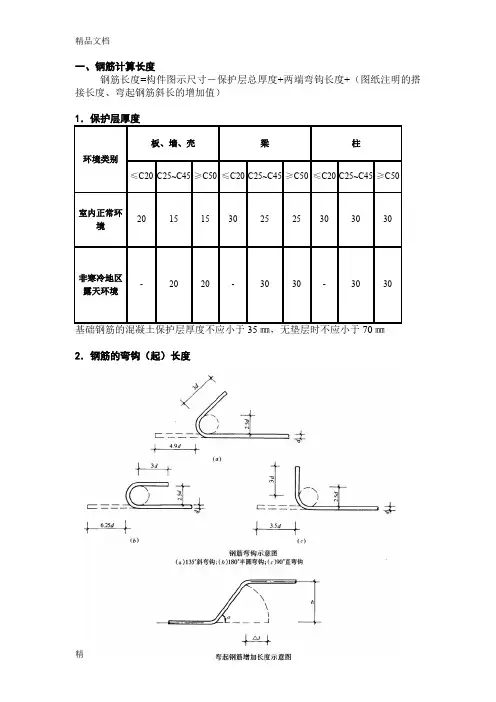

一、钢筋计算长度钢筋长度=构件图示尺寸－保护层总厚度+两端弯钩长度+（图纸注明的搭接长度、弯起钢筋斜长的增加值）2．钢筋的弯钩（起）长度（1）弯钩长度180°的每个弯钩长度=6.25 d135°的每个弯钩长度=4.9 d；90°的每个弯钩长度=3.5 d；（2）弯起长度当α=30°时，ΔL=0.268h当α=45°时，ΔL=0.414h当α=60°时，ΔL=0.577h3．箍筋长度（1）可按构件断面外边周长减去8个砼保护层厚度再加2个弯钩长度计算。

（2）可按构件断面外边周长加上增减值计算。

90°/180°增减值：保护层×8-16.75d90°/90°增减值：保护层×8-15d135°/135°增减值：保护层×8-27.8d4．搭接长度（2）当纵向受拉钢筋搭接接头面积百分率大于25％，但不大于50％时，其最小搭接长度应按表中的数值乘以系数1.2取用；当接头面积百分率大于50％时，应按表中的数值乘以系数1.35取用。

5．锚固长度La钢筋类型混凝土强度等级C15 C20 C25C30≥40Ⅰ级钢筋40d30d25d20d20dⅡ级钢筋50d40d35d30d25dⅢ级钢筋－45d40d35d30d冷轧带肋钢筋－40d35d30d25d冷拔低碳钢丝250框架梁上部纵向钢筋伸入中间层端节点的锚固长度：当采用直线锚固形式时，不应小于La，且伸过柱中心线不小于5d。

当柱截面尺寸不足时，梁上部纵向钢筋应伸至节点外边向下弯折，其包含弯弧段在内的水平投影长度不应小于0.4La，包括弯弧段在内的竖直投影长度应取为15d。

≥La≥5d 15d≥0.4La。

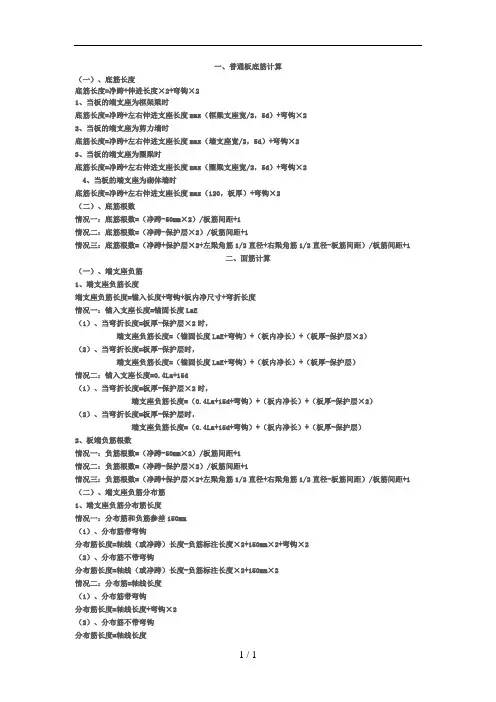

一、普通板底筋计算（一）、底筋长度底筋长度=净跨+伸进长度×2+弯钩×21、当板的端支座为框架梁时底筋长度=净跨+左右伸进支座长度max（框梁支座宽/2，5d）+弯钩×22、当板的端支座为剪力墙时底筋长度=净跨+左右伸进支座长度max（墙支座宽/2，5d）+弯钩×23、当板的端支座为圈梁时底筋长度=净跨+左右伸进支座长度max（圈梁支座宽/2，5d）+弯钩×24、当板的端支座为砌体墙时底筋长度=净跨+左右伸进支座长度max（120，板厚）+弯钩×2（二）、底筋根数情况一：底筋根数=（净跨-50mm×2）/板筋间距+1情况二：底筋根数=（净跨-保护层×2）/板筋间距+1情况三：底筋根数=（净跨+保护层×2+左梁角筋1/2直径+右梁角筋1/2直径-板筋间距）/板筋间距+1二、面筋计算（一）、端支座负筋1、端支座负筋长度端支座负筋长度=锚入长度+弯钩+板内净尺寸+弯折长度情况一：锚入支座长度=锚固长度LaE（1）、当弯折长度=板厚-保护层×2时，端支座负筋长度=（锚固长度LaE+弯钩）+（板内净长）+（板厚-保护层×2）（2）、当弯折长度=板厚-保护层时，端支座负筋长度=（锚固长度LaE+弯钩）+（板内净长）+（板厚-保护层）情况二：锚入支座长度=0.4La+15d（1）、当弯折长度=板厚-保护层×2时，端支座负筋长度=（0.4La+15d+弯钩）+（板内净长）+（板厚-保护层×2）（2）、当弯折长度=板厚-保护层时，端支座负筋长度=（0.4La+15d+弯钩）+（板内净长）+（板厚-保护层）2、板端负筋根数情况一：负筋根数=（净跨-50mm×2）/板筋间距+1情况二：负筋根数=（净跨-保护层×2）/板筋间距+1情况三：负筋根数=（净跨+保护层×2+左梁角筋1/2直径+右梁角筋1/2直径-板筋间距）/板筋间距+1（二）、端支座负筋分布筋1、端支座负筋分布筋长度情况一：分布筋和负筋参差150mm（1）、分布筋带弯钩分布筋长度=轴线（或净跨）长度-负筋标注长度×2+150mm×2+弯钩×2（2）、分布筋不带弯钩分布筋长度=轴线（或净跨）长度-负筋标注长度×2+150mm×2情况二：分布筋=轴线长度（1）、分布筋带弯钩分布筋长度=轴线长度+弯钩×2（2）、分布筋不带弯钩分布筋长度=轴线长度2、端支座负筋分布筋根数情况一：负筋分布筋根数=负筋板内净尺寸/分布筋间距（向上取整）情况二：负筋分布筋根数=负筋板内净尺寸/分布筋间距+1（向上取整）（三）、中间支座负筋1、中间支座负筋长度中间支座负筋长度=标注长度+弯折长度×2情况一：当弯折长度=板厚-保护层×2时，中间支座负筋长度=标注长度+（板厚-保护层×2）×2情况二：当弯折长度=板厚-保护层时，中间支座负筋长度=标注长度+（板厚-保护层）×22、中间支座负筋根数情况一：中间支座负筋根数=（净跨-50m m×2）/板筋间距+1情况二：中间支座负筋根数=（净跨-保护层×2）/板筋间距+1情况三：中间支座负筋根数=（净跨+保护层×2+左梁角筋1/2直径+右梁角筋1/2直径-板筋间距）/板筋间距+1（四）、中间支座负筋分布筋1、中间支座负筋分布筋长度情况一：分布筋和负筋参差150mm（1）、分布筋带弯钩分布筋长度=轴线（或净跨）长度-负筋标注长度×2+150mm×2+弯钩×2（2）、分布筋不带弯钩分布筋长度=轴线（或净跨）长度-负筋标注长度×2+150mm×2情况二：分布筋=轴线长度（1）、分布筋带弯钩分布筋长度=轴线长度+弯钩×2（2）、分布筋不带弯钩分布筋长度=轴线长度2、中间支座负筋分布筋根数情况一：根数=布筋范围/间距中间支座负筋分布筋根数=（布筋范围1/分布筋间距）+（布筋范围2/分布筋间距）情况二：根数=布筋范围/间距+1中间支座负筋分布筋根数=（布筋范围1/分布筋间距+1）+（布筋范围2/分布筋间距+1）三、温度筋为了防止板受热胀冷缩而产生裂缝，通常在板的上部负筋中间位置布置温度筋。
