空分制氧工艺流程图
空分制氧工艺流程是一种将空气中的氮气和氧气分离的过程，使其达到高纯度的氧气供应要求。
下面就是空分制氧工艺流程图。
空分制氧工艺流程图：
1. 空气压缩：首先，从大气中吸入空气，使用压缩机将空气压缩至设计压力，通常为6-8兆帕（MPa）。
2. 空气预冷：将经过压缩的空气送入冷却器中，通过冷却器的冷却作用，使空气冷却至低温。
这一步骤是为了降低空气中的水分含量和除去其中的一些杂质。
3. 空气净化：经过空气预冷后的空气会进一步通过过滤器和吸附剂，去除其中的尘埃、油污和其他杂质。
4. 空气分离：将经过净化的空气送入分离柱中，分离柱内通常有两种填充物，分别是分子筛和活性炭。
这两种填充物的作用是根据氧气和氮气在其中的吸附性质的不同来实现氧气和氮气的分离。
5. 气体分离：在分离柱内，根据氧气和氮气在吸附性质上的差异，氮气吸附在分子筛上，而氧气则通过分子筛直接输出，经过净化即可供应使用。
6. 氮气脱附：在空气分离后，分离柱内的分子筛需要定期脱附，
以使其重新恢复到原来的状态。
这个步骤通常是通过加热分子筛来实现的，使分子筛上吸附的氮气脱附。
7. 氧气提纯：为了获得更高纯度的氧气，从分离出的氧气中去除残留的微量氮气是必要的。
这一步骤通常是通过加入吸附剂或膜分离技术来实现的。
8. 氧气储存和输送：最后，高纯度的氧气会被储存在氧气储罐中，并通过气体输送系统进行输送。
空分制氧工艺流程图包含了从空气压缩到氧气储存和输送的整个过程。
通过这个工艺，可以生产高纯度的氧气，以满足各种工业和医疗领域的需求。

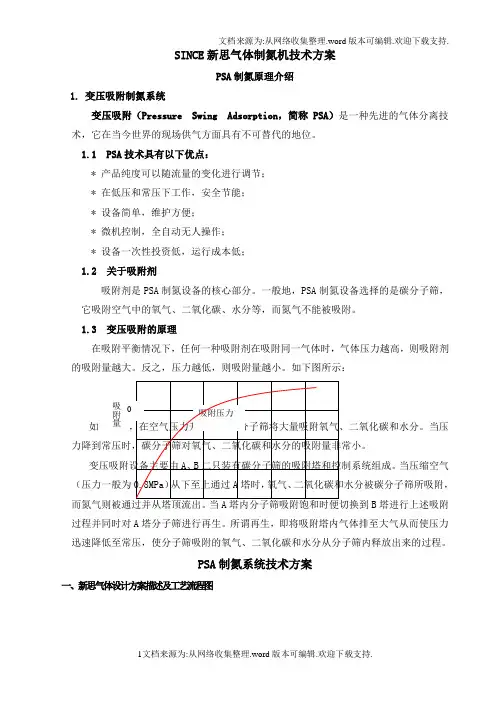

SINCE新思气体制氮机技术方案PSA制氮原理介绍1. 变压吸附制氮系统变压吸附（Pressure Swing Adsorption，简称PSA）是一种先进的气体分离技术，它在当今世界的现场供气方面具有不可替代的地位。
1.1 PSA技术具有以下优点：* 产品纯度可以随流量的变化进行调节；* 在低压和常压下工作，安全节能；* 设备简单，维护方便；* 微机控制，全自动无人操作；* 设备一次性投资低，运行成本低；1.2 关于吸附剂吸附剂是PSA制氮设备的核心部分。
一般地，PSA制氮设备选择的是碳分子筛，它吸附空气中的氧气、二氧化碳、水分等，而氮气不能被吸附。
1.3 变压吸附的原理在吸附平衡情况下，任何一种吸附剂在吸附同一气体时，气体压力越高，则吸附剂的吸附量越大。
反之，压力越低，则吸附量越小。
如下图所示：当压缩空气B塔进行上述吸附过程并同时对A塔分子筛进行再生。
所谓再生，即将吸附塔内气体排至大气从而使压力迅速降低至常压，使分子筛吸附的氧气、二氧化碳和水分从分子筛内释放出来的过程。
PSA制氮系统技术方案一、新思气体设计方案描述及工艺流程图可靠，维护简单，低噪音，无基础运转的喷油螺杆式空压机。
2. 压缩空气净化系统从缓冲罐出来的经过压缩的空气首先进入9级过滤器，然后进入冷冻式干燥机，让压缩空气强制降温，使空气中水蒸汽冷凝结成液态水夹带尘、油排出机外。
冷干机最好放置于压缩机房。
工艺流程采用冷冻干燥机除油水，基于四点原因：一是后级7级送气管路过滤器进气口最大液体负载：2000ppm w/w（露点﹤-12℃），不采用冷冻干燥机，7级送气管路过滤器易失效；二是冬季室外气温较低，压缩空气温度降低后析出水份，堵塞管路系统，管路系统需倾斜并制作排液；三是管路系统析出水份后易腐蚀生锈；四是以后如需提高氮气纯度，空气净化是必备的。
冷干机的后级为精密过滤器组，精密过滤器组由二级过滤器组成。
分别是7级主管路过滤器，3级高效除油雾过滤器。
