等潜水位线专题-
1 / 11 80 70 80 70 80 70 a b
c
甲图 潜水等水位线专题
二、如何判读等潜水位线图
【知识归纳】
1．潜水位线的概念：
潜水的自由表面称潜水面；潜水面的高出海平面的垂直高度称为潜水位；潜水面距地面的距离称为潜水埋藏深度。
2．等潜水位线的判读
①潜水的流向。
潜水是沿着潜水面坡度最大的方向流动。因此，垂直于潜水等水位线从高水位指向低水位，就是潜水的流向。
甲图中，实线为等高线，虚线为潜水等水位线, 图中箭头垂直于潜水等水位线从高水位指向低水位的方向，就是潜水的流向，所以图中箭头都正确表示了潜水的流向。
②潜水埋藏深度。
等潜水位线与地形等高线相交之点，二者高程之差即为该点的潜水埋藏深度。
乙图中①井埋藏深度约为10米； ②井埋藏深度为5米； ③井埋藏深度超过5米，介于5－10米之间；④井埋藏深度超过10米，介于10－15米之间。
③潜水与地表水的相互关系。
俗话说：井水不犯河水。实际上潜水和地表水特别是河水之间是互补的关系。主要是根乙图 等潜水位线专题-
2 / 11 据两者的水位高低对比。
潜水等水位线图及其绘制
潜水是指埋藏在地表以下第一个隔水层之上，具有自由水面的重力水，一般埋藏较浅，分布较广，便于开采。但由于在含水层以上无稳定的隔水层存在，所以容易受到污染。
潜水的自由水面即潜水面，通常是一个起伏的曲面，一般向邻近的低洼地区，即潜水的排泄区，如河谷、冲沟等倾斜。在地形图上往往用潜水等水位线来表示潜水面的形状。所谓潜水等水位线图就是潜水的等高线图。它是根据潜水面上各点的水位高度(海拔)绘制的，绘制的方法与绘制地形等高线的方法类似，但要注意的是：
①在绘制潜水等水位线图时，必须利用同一时期的水位资料，因为潜水面是随时间而变化的。
②在绘制潜水等水位线图时，等水位线只能与地形起伏保持一致，在一般情况下决不能与地形等高线垂直。
③在沼泽地区，若地下水出露地表，则等水位线应与地形等高线重合。
专题九：等潜水位线的判读和分析
一、定义
潜水：埋藏在第一个稳定隔水层之上的地下水
潜水位：潜水面的海拔高度。
潜水的埋藏深度：地面到潜水面的垂直距离
等潜水位线：将潜水面海拔高度相等的点连成的线。
潜水特点 补给来源 大气降水、地表水渗入
排泄方式 垂直排泄：蒸发
水平排泄：出露为地表水或泉水
运动状况 有自由水面，且因重力作用，随地形起伏，由高处向低处渗流
水质、流量 受气候影响大，水量不稳定，易污染
二、等潜水位线的判读
1.潜水位与地势起伏相一致：地势高处潜水位高；地势低处潜水位低（山高水高）
读数值，判断地势起伏和河流流向
（1）上图为某地两河流两侧的潜水位等值线示意图，图中数字表示潜水位（单位：米），正确反映河流流向的是： （ ）
A、a图河流和b图河流均自北向南流 B、a图河流自北向南流，b图河流自南向北流
2、潜水的流向。 潜水是沿着潜水面坡度最大的方向流动。因此，垂直于等潜水水位线从高水位指向低水位，就是潜水的流向。
3、潜水埋藏深度。等潜水位线与等高线相交之点，二者高程之差即为该点的潜水埋藏深度。潜水埋藏深度=地面海拔高度—潜水海拔高度
读数值，求潜水的埋藏深度
下图中实线为地形等高线，虚线为潜水面等高线（单位：米），读图回答。
（2）钻井甲的潜水埋藏深度约为 （ ）
A、10米 B、5米 C、2.5米 D、0米
4、等潜水位线疏密：等潜水位线稀疏，潜水流速慢；等潜水位线密集，潜水流速快。
读疏密，判断流速
、
（3）图中地下水流速最大处是 （ ）
A.甲 B.乙 C.丙 D.丁
5、潜水流向及潜水与河流的补给关系：若潜水流向河流，则潜水补给河流；若潜水流向背向河流，则河流补给潜水。潜水流向：垂直于等潜水位线,由高处指向低处
上图为某地区1月份等潜水位线图，读图回答下题
等潜水线判读专题
1 潜水的流向：
潜水是在重力作用下，由潜水位高处向低处作下降运动的，所以潜水的流向就是垂直于等潜水位线，从高水位指向低水位的方向。
2潜水的流速：
等潜水位线密集处，地面坡度大，潜水流速快，反之则慢。
3 潜水的埋藏深度：
埋藏深度＝某点地面标高－潜水位，即某点对应的等高线的数值（地表高度）与其潜水水位数值的差。一般来说，地势越高，潜水的埋藏越深，
4 潜水与地表水（如河水）的补排关系：
一般情况下，沿河流流向，越向下，地势越低，潜水水面越低。对照图示观察，若潜水等水位线图上的等值线向数值大的方向凸出，说明河水水位低于潜水水位，潜水补给河水；相反，河水水位高于潜水水位，河水补给潜水。我们也可以通过确定地表水附近潜水的流向来确定彼此的补排关系，方法是在图上按潜水位数值从大到小方向作潜水等水位线的垂线，若垂线指向河流，说明潜水补给河水；若作出的垂线偏离河流，则说明河水补给潜水，如下图所示，①是潜水补给河水，②是河水补给潜水。
5 利用等水位图合理地布设取水井和排水沟：
为了能最大限度地使潜水流入水井和排水沟，一般应沿等水位线布设水井和排水沟。井是开采地下水的管状垂向集水工程的设施。为增加开采补给量，保证水源地的长期均衡开采，水源地应尽可能选择在可以最大限度拦截区域地下径流的地段，接近补给水源和能充分夺取各种补给量的地段，如水源地尽量靠近补给地下水的河流岸边、区域地下径流的排泄区附近等。
例1 读下图，回答1~2题。（在地形图上，将某一含水层中承压水位相等的各点连接起来，所形成的曲线称等水压线
1. 图中能够正确表示承压水流向的箭头是（ ）
A. ① B. ② C. ③ D. ④
2. 图中a、b、c、d四口井中，水能自动流出的是（ ）
A. a B. b C. c D. d
______________________________________________________________________________________________________________

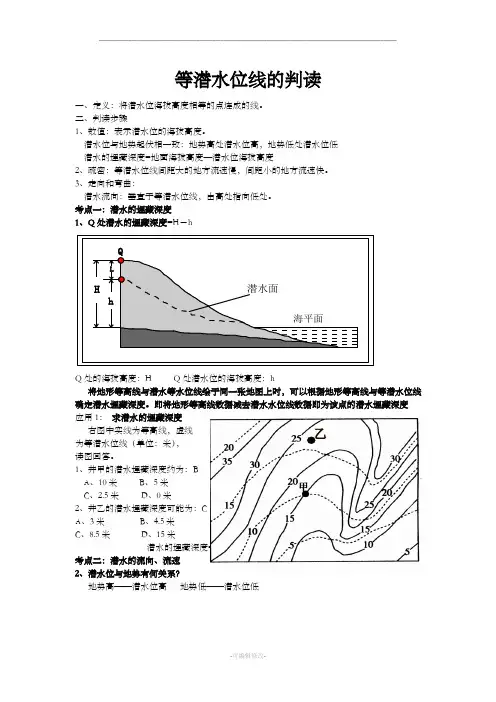

-可编辑修改- 等潜水位线的判读
一、定义：将潜水位海拔高度相等的点连成的线。
二、判读步骤
1、数值：表示潜水位的海拔高度。
潜水位与地势起伏相一致：地势高处潜水位高，地势低处潜水位低
潜水的埋藏深度=地面海拔高度—潜水位海拔高度
2、疏密：等潜水位线间距大的地方流速慢，间距小的地方流速快。
3、走向和弯曲：
潜水流向：垂直于等潜水位线，由高处指向低处。
考点一：潜水的埋藏深度
1、Q处潜水的埋藏深度=H－h
潜水面HhL海平面Q
Q处的海拔高度：H Q处潜水位的海拔高度：h
将地形等高线与潜水等水位线绘于同一张地图上时，可以根据地形等高线与等潜水位线确定潜水埋藏深度。即将地形等高线数据减去潜水水位线数据即为该点的潜水埋藏深度
应用1： 求潜水的埋藏深度
右图中实线为等高线，虚线
为等潜水位线（单位：米），
读图回答。
1、井甲的潜水埋藏深度约为：B
A、10米 B、5米
C、2.5米 D、0米
2、井乙的潜水埋藏深度可能为：C
A、3米 B、4.5米
C、8.5米 D、15米
潜水的埋藏深度=地面海拔高度－ 潜水位的海拔高度
考点二：潜水的流向、流速
2、潜水位与地势有何关系？
地势高——潜水位高 地势低——潜水位低 乙 ______________________________________________________________________________________________________________
-可编辑修改- 潜水面HhL海平面Q
潜水是沿着潜水面坡度最大的方向流动的，因此，垂直于潜水等水位线从高水位指向低水位的方向就是潜水的流向，如图中箭头所指的方向
