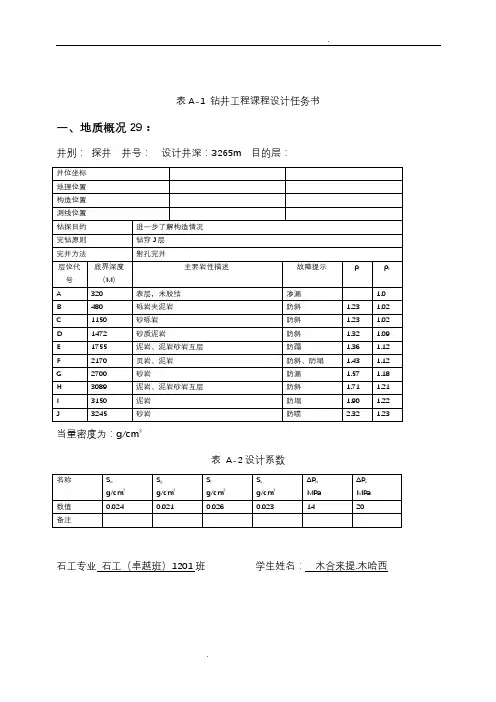

. 表A-1 钻井工程课程设计任务书
一、地质概况29：
井别： 探井 井号： 设计井深：3265m 目的层：
井位坐标
地理位置
构造位置
测线位置
钻探目的 进一步了解构造情况
完钻原则 钻穿J层
完井方法 射孔完井
层位代号 底界深度（M） 主要岩性描述 故障提示 ρf
ρP
A 320 表层，未胶结 渗漏
1.0
B 480 砾岩夹泥岩 防斜 1.23 1.02
C 1150 砂砾岩 防斜 1.23 1.02
D 1472 砂质泥岩 防斜 1.32 1.09
E 1755 泥岩、泥岩砂岩互层 防蹋 1.36 1.12
F 2170 页岩、泥岩 防斜、防塌 1.43 1.12
G 2700 砂岩 防漏 1.57 1.18
H 3089 泥岩、泥岩砂岩互层 防斜 1.71 1.21
I 3150 泥岩 防塌 1.90 1.22
J 3245 砂岩 防喷 2.32 1.23
当量密度为：g/cm3
表 A-2设计系数
名称 Sw
g/cm3 Sg
g/cm3 Sf
g/cm3 Sk
g/cm3 ΔPN
MPa ΔPa
MPa
数值 0.024 0.021 0.026 0.023 14 20
备注
石工专业 石工（卓越班）1201班 学生姓名： 木合来提.木哈西
.
. 图 A-1 地层压力和破裂压力
.
. 一．井身结构设计
1.由于该井位为探井，故中间套管下深按可能发生溢流条件确定必封点深度。
由图A-1得，钻遇最大地层压力当量密度 ρpmax=1.23g/cm³，则设计地层破裂压力当量密度为：ρfD=1.23+0.024+3245/H1×0.023+0.026.
完井工程大作业一
一口井井身结构设计
班级：油工101
学号：004
姓名：王涛
课程：完井工程
任课教师：孙展利
1基本数据
1）井号：广斜-1井
2）井别：开发井
3）井型：定向井
4）设计井深：3525米
5）完井方法：射孔完井
6）完钻原则：钻穿潜43油组油层留足口袋完钻
2设计地层剖面
地层时代 设计地层/m 岩性简述
界 系 组 段 层 井深 厚度
新
生
界 第四系平原组 90 90 黄色粘土、砾石、流砂层
上第三系广华寺组 930 840 杂色粘土岩、砾状砂岩、砂砾岩
下
第
三
系 荆河镇组 1760 830 灰、绿灰色泥岩底部夹油页岩
潜
江
组 潜一段 2170 410 膏岩韵律层段及砂泥岩互层段
潜二段 2570 400 盐岩\油浸泥岩\石膏质泥岩\泥岩组成的韵律层
潜三段 3070 500 灰色泥岩夹粉砂岩\盐岩\油浸泥岩\泥岩
潜
四
上 41 3120 50 灰色泥岩夹粉砂岩
41下 3160 40 盐岩、油浸泥岩、泥岩组成的韵律层段
40 3180 20 盐岩、油浸泥岩、泥岩组成的韵律层段
40中 3330 150 盐岩、油浸泥岩、泥岩组成的韵律层段
40下 3380 50 盐岩、油浸泥岩、泥岩组成的韵律层段
42 3410 30 灰色泥岩夹粉砂岩
42下 3450 40 盐岩、油浸泥岩、泥岩组成的韵律层段
43 3500 50 灰色泥岩夹粉砂岩
潜4下 3525 (25) 盐岩、油浸泥岩、泥岩组成的韵律层段
注：1) 井深为垂直井深,井深、厚度单位为米；
2）平原组、广华寺组、荆河镇组防垮、防缩径，潜江组防垮、防卡。
3井身结构设计说明
1）该区块无高压地层，无地层压裂问题；
1）表层套管应封过疏松且含地下水的第四系平原组；
2）上第三系广华寺组易缩径，根据经验，可采用扩眼方法处理，扩眼段钻头直径应至少比二开钻头直径大1～2级；
3）油层套管甲方要求外径139.7mm，下深3574m；
钻井工程设计 前言
《钻井与完井工程设计》主要是指在得到地质设计后，如何以地质设计为依据，完成
一口井的综合、合理的钻井工程设计。钻井工程设计是石油工程的一个重要部分，是确保油气钻井工程顺利实施和质量控制的重要保证，是钻井施工作业必须遵循的原则，是组织钻井生产和技术协作的基础，是搞好单井预算和决算的唯一依据。
主要目的层段的设计必须体现有利于发现与保护油气层，非目的层段的设计主要考虑满足钻井工程施工作业和降低成本的需要。
本设计的主要内容包括：一、井身结构设计及井身质量要求，原则是能有效地保护油气层，使不同地层压力梯度的油气层不受钻井液污染损坏，应避免漏、喷、塌、卡等复杂情况发生，钻下部高压地层时所用的较高密度钻井液产生的液柱压力，不致压裂上一层管
鞋处薄弱的裸露地层；二、套管强度设计；三、钻柱设计：给钻头加压时下部钻柱是否会压弯，选用足够的钻铤以防钻杆受压变形；四、机械破岩参数设计；五、水力参数设计等几个方面的基本设计内。 目录
1.地质概况.........................................................................................................................................................3
1.1地理概况...............................................................................................................................................3
1.2地质基本数据.......................................................................................................................................3
中国石油大学（北京）远程教育学院《完井工程》标准答案
期 末 复 习 题
一、名词解释
1. 泥侵：钻井液中的固相物质侵入储层的现象
2. 井身结构：主要包括套管层次、每层套管的下入深度以及套管和井眼尺寸配合。
3. 后期裸眼完井：先用符合打开油气层条件的优质钻井液钻开油气层，再下入油层套管固井在油气层之上固井的完井方法。
4. 射孔孔眼参数：主要包括孔眼深度、孔眼密度、孔眼直径和孔眼相位。 5. 石油井口装置：主要指套管头、油管头和采油(气)树三大部分。
6.地应力：岩层内部产生反抗变形、并作用在地壳单位面积上的力
7.水浸：钻井液中自由水侵入储层的现象。
8.水灰比：水与干水泥重量之比。
9.水泥浆稠化时间：水泥浆从配制开始到其稠度达到其规定值所用的时间。 10.窜槽： 水泥浆不能将环空中钻井液完全替走，而使环形空间局部出现未被水泥浆封固住的现象。
11.射孔：射孔枪在油层某一层段套管、水泥环和地层之间打开一些孔道，使地层中流体能流出。 12.正压射孔：通常井筒内液柱压力高于或近似等于地层压力，称为正压射孔或平衡射孔。
13.完井：完井是使井眼与油气储集层（产层、生产层）连通的工序，是联系钻井和采油生产的一个关键环节。
14. 出砂：是由于油气井开采和作业等综合因素造成井底附近地层破坏，导致剥落的地层砂随地层流体进入井筒，而对油气井生产造成不利影响的现象。
15.砂桥：地层砂粒或充填砂粒在炮眼周围构成的圆拱结构。
16.端部脱砂：使携砂液于裂缝端部位置发生桥塞，裂缝净压力急剧升高，从而导致裂缝宽度增加。
二、判断正误（正确的打√，错误的打×）
1. 地应力是地壳外部作用力（×）
2. 轴向拉力作用下，套管的抗外挤强度提高（×）
3. 套管柱的设计通常是由下而上分段设计的（√）
4. 通常用套管的抗滑扣力表示套管的抗拉强度（√）
5. 中间套管的作用主要是封隔地表浅水层及浅部疏松和复杂层安装井口（×）
