-------------精选文档-----------------
可编辑 千分尺

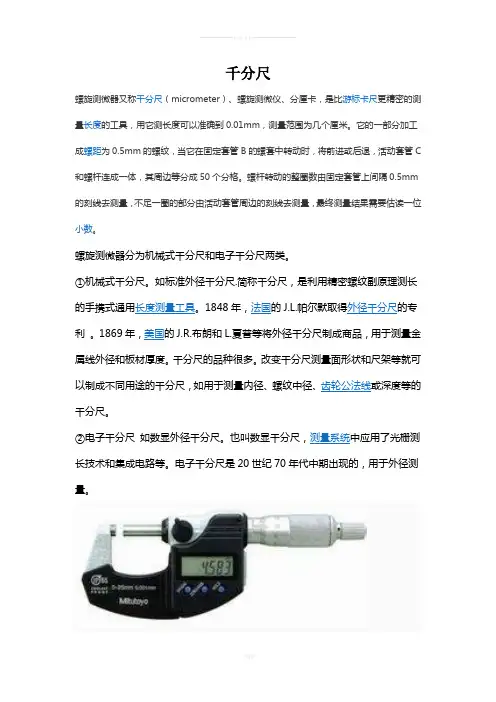

螺旋测微器又称千分尺（micrometer）、螺旋测微仪、分厘卡，是比游标卡尺更精密的测量长度的工具，用它测长度可以准确到0.01mm，测量范围为几个厘米。它的一部分加工成螺距为0.5mm的螺纹，当它在固定套管B的螺套中转动时，将前进或后退，活动套管C和螺杆连成一体，其周边等分成50个分格。螺杆转动的整圈数由固定套管上间隔0.5mm的刻线去测量，不足一圈的部分由活动套管周边的刻线去测量，最终测量结果需要估读一位小数。
螺旋测微器分为机械式千分尺和电子千分尺两类。
①机械式千分尺。如标准外径千分尺.简称千分尺，是利用精密螺纹副原理测长的手携式通用长度测量工具。1848年，法国的J.L.帕尔默取得外径千分尺的专利 。1869年，美国的J.R.布朗和L.夏普等将外径千分尺制成商品，用于测量金属线外径和板材厚度。千分尺的品种很多。改变千分尺测量面形状和尺架等就可以制成不同用途的千分尺，如用于测量内径、螺纹中径、齿轮公法线或深度等的千分尺。
②电子千分尺 如数显外径千分尺。也叫数显千分尺，测量系统中应用了光栅测长技术和集成电路等。电子千分尺是20世纪70年代中期出现的，用于外径测量。
-------------精选文档-----------------
可编辑 一种电子千分尺(螺旋测微器)
分类介绍
1. 游标读数外径千分尺 用于普通的外径测量
2. 小头外径千分尺 适用于测量钟表精密零件
3. 尖头外径千分尺它的结构特点是两测量面为45°椎体形的尖头。它适用于测量小沟槽，如钻头、直立铣刀、偶数槽丝锥的沟槽直径及钟表齿轮齿根圆直径尺寸等。
4. 壁厚千分尺 特点是有球形测量面和平侧量面及特殊形状的尺架，适用于测量管材壁厚的外径千分尺。
5. 板厚千分尺 板厚千分尺是指具有球形侧量面合平侧两面及特殊形状的尺架，适用于测量板材厚度的外径千分尺。 6. 带测微表头千分尺它的结构特点是，由测微头代替普通外径千分尺的固定测砧。用它对同一尺寸的工件进行分选检查很方便，而且示值比较稳定。测量范围有0-25mm、25-50mm、50-75mm和75-100mm四种。它主要用于尺寸比较测量。误差较大，慎用。
游标卡尺、百分表、外径千分尺的读数方法与注意事项
1. 游标卡尺
①读数方法：
从游标的中心正面准确地移动游标，直到游标与样品的表面紧密接触，然后观察游标读数。
②注意事项：
* 在读数期间，采用隔空检测方法，保证游标与样品的表面紧密接触；
* 游标卡尺使用之前必须要检查刻度、游标与基面之间是否有杂物阻碍游标与样品表面的紧密接触；
* 控制读数操作一般需在一定条件下进行，如完整的操作环境；
* 游标卡尺的游标受到机械的振动和自身摆动都会影响准确程度，因此检测时要保持游标处于安静的状态；
2. 百分表
①读数方法：
找到样品的宽度或高度的比例，然后用百分表计算出实际的尺寸读数，找到一根有粗细圆柱形螺纹，将其中一端放入百分表上，接着轻轻拧旋百分表上的螺钉，以便百分表可以以0-100之间任意位置停止，根据需要移动到恰当的数字，读取出数字。
②注意事项：
* 操作百分表时，应放置在光线充足的地方；
* 将百分表移动到测量点，要确保百分表与测量点处接触；
* 在拧紧螺栓时，适当地用力拧紧，但不要拧得太紧、也不要拧得太松；
* 百分表操作时，螺栓要及时清洁，以免受到侵蚀。
3. 外径千分尺
①读数方法：
外径千分尺使用前要打开以免潮湿；将外径千分尺放在手掌上，清楚地观察千分尺的显示数字；结合要测的外径尺度，将千分尺直线部分的第一号线的圆盘与测量部分的第一节点相对位置固定，使外径千分尺与要测部分的外径紧密联系；把对边上的螺纹丝锁起来，这时圆盘上和文字上的读数就是外径尺度的实际数字；读出外径千分尺的数字即可。
②注意事项：
* 拧紧螺纹后，尺的读数必须稳定，不能再变化；
* 在拆卸外径千分尺时，要慢慢卸下，不能用力，以免扭伤表盘上的显示毛刺； * 外径千分尺的测量对象应该是具有比较稳定的尺寸，不应该轻易变化；
千分尺卡尺的正确使用方法和读法
（原创实用版3篇）
编制人员:_______________
审核人员:_______________
审批人员:_______________
编制单位:_______________
编制时间:____年___月___日
序 言
下面是本店铺为大家精心编写的3篇《千分尺卡尺的正确使用方法和读法》，供大家借鉴与参考。下载后，可根据实际需要进行调整和使用，希望能够帮助到大家，谢射! 千分尺卡尺的正确使用方法和读法
（3篇）
《千分尺卡尺的正确使用方法和读法》篇1
千分尺卡尺是一种高精度的测量工具，用于测量物体的线性尺寸，如厚度、宽度、长度等。以下是使用千分尺卡尺的正确方法和读数方法：
1. 使用前准备：
使用千分尺卡尺前，需要先清洁测量面和被测物体表面，确保测量精度。同时要检查千分尺卡尺的零位是否正确，如果存在偏差需要进行校正。
2. 测量步骤：
使用千分尺卡尺进行测量时，需要将测量面放置在被测物体表面上，并确保测量面与被测表面垂直。然后使用测力装置旋转测量杆，使测量面与被测表面接触，并检查接触状况是否良好，是否存在漏光现象。
3. 读数方法：
读取千分尺卡尺的测量结果时，需要先读取整数部分，即看微分左边固定套筒上有数字的刻线露出部分是多少，那么它即是测得零件尺寸的整数部分。然后再读取小数部分，即看微分筒的哪条刻线与固定套筒上的轴向刻线对齐，读出该读数，再看半刻度线（0.5mm 刻线）是否露出，如果半刻度线没露出来，那么刚才读出的刻线读数即为小数；如果半刻度线露出来了，那么要加上 0.5mm 作为毫米小数（小数部分）。在读数时要注意，看 0.5mm 的刻线是否露出来，否则就会少读或多读 0.5mm。
需要注意的是，千分尺卡尺是一种高精度的测量工具，需要谨慎使用和保养。在使用过程中，要避免将千分尺卡尺用于测量粗糙表面或带用磨剂的表面，以免损坏测量面。
-------------精选文档-----------------
可编辑 千分尺
螺旋测微器又称千分尺（micrometer）、螺旋测微仪、分厘卡，是比游标卡尺更精密的测量长度的工具，用它测长度可以准确到0.01mm，测量范围为几个厘米。它的一部分加工成螺距为0.5mm的螺纹，当它在固定套管B的螺套中转动时，将前进或后退，活动套管C和螺杆连成一体，其周边等分成50个分格。螺杆转动的整圈数由固定套管上间隔0.5mm的刻线去测量，不足一圈的部分由活动套管周边的刻线去测量，最终测量结果需要估读一位小数。
螺旋测微器分为机械式千分尺和电子千分尺两类。
①机械式千分尺。如标准外径千分尺.简称千分尺，是利用精密螺纹副原理测长的手携式通用长度测量工具。1848年，法国的J.L.帕尔默取得外径千分尺的专利 。1869年，美国的J.R.布朗和L.夏普等将外径千分尺制成商品，用于测量金属线外径和板材厚度。千分尺的品种很多。改变千分尺测量面形状和尺架等就可以制成不同用途的千分尺，如用于测量内径、螺纹中径、齿轮公法线或深度等的千分尺。
②电子千分尺 如数显外径千分尺。也叫数显千分尺，测量系统中应用了光栅测长技术和集成电路等。电子千分尺是20世纪70年代中期出现的，用于外径测量。
-------------精选文档-----------------
可编辑 一种电子千分尺(螺旋测微器)
分类介绍
1. 游标读数外径千分尺 用于普通的外径测量
2. 小头外径千分尺 适用于测量钟表精密零件
3. 尖头外径千分尺它的结构特点是两测量面为45°椎体形的尖头。它适用于测量小沟槽，如钻头、直立铣刀、偶数槽丝锥的沟槽直径及钟表齿轮齿根圆直径尺寸等。
4. 壁厚千分尺 特点是有球形测量面和平侧量面及特殊形状的尺架，适用于测量管材壁厚的外径千分尺。
5. 板厚千分尺 板厚千分尺是指具有球形侧量面合平侧两面及特殊形状的尺架，适用于测量板材厚度的外径千分尺。 6. 带测微表头千分尺它的结构特点是，由测微头代替普通外径千分尺的固定测砧。用它对同一尺寸的工件进行分选检查很方便，而且示值比较稳定。测量范围有0-25mm、25-50mm、50-75mm和75-100mm四种。它主要用于尺寸比较测量。误差较大，慎用。
