松下L32C20C开机保护灯闪1下灯管不良

。

报警错误代码 辅助码 保护功能 原因 对策

0 0 正常 正常 正常

11 0 控制电源电压不足保护 控制电源逆变器的P-N间电压低于规定值。 测量连接器及端子台(L1C，L2C)的线间电压。

(1)电源电压低。发生瞬间停电。 (1)提高电源电压的容量，更换电源。

(2)电源容量不足…受接通主电源时的冲击电流影响，电源电压下降。 (2)提高电源容量。

(3)驱动器故障(回路故障) (3)更换新的驱动器。

12 0 过电压保护 逆变器P-N间电压超过规定值。 测量连接器(L1，L2，L3)的线间电压。

(1)电源电压超过允许输入电压范围。无功补偿电容器和UPS(无间断电源)造成的电压反弹。 (1)输入正确电压，拆除无功补偿电容器。

用测试仪测量驱动器端子P-B间外接的电阻值，如

(2)再生放电电阻断线。 (2)为∞则为断线。应更换外置电阻。

(3)外置再生放电电阻不匹配，导致无法吸收再生电能。 (3)改变所定再生放电电阻值，W数。

(4)驱动器故障(回路故障) (4)更换新的驱动器。

13 0 主电源电压不足保护(PN) 在接通伺服中，在主电源逆变器的P-N间电压低于规定值。 测量连接器(L1，L2，L3)的线间电压。

(1)电源电压低。发生瞬间停电。 (1)提高电源电压容量。更换电源。排除主电源电磁接触器脱落故障后，再次投入电源。

(2)电源容量不足…受主电源接通时的冲击电流影响，导致电源电压下降。 (2)提高电源容量。

(3)缺相…应输入三相规格的驱动器实际以

单相电源运转。 (3)正确设定各相电源。

(4)驱动器故障(回路故障) (4)更换新的驱动器。

13 1 主电源电压不足保护(AC) 在Pr5.08(主电源关闭时LV触发选择)=1时，L1-L3间瞬停时间超过Pr5.06(伺服关闭时顺序设置)所定的时间。 测量连接器(L1，L2，L3)的线间电压。

(1)电源电压低。发生瞬间停电。 (1)提高电源电压容量。更换电源。排除主电源电磁接触器脱落故障后，再次投入电源。

松下伺服驱动器故障报警内容和处理方法

代码：11

保护功能:控制电源欠电压

故障原因:控制电源逆变器上P、N间电压低于规定值。

1）交流电源电压太低。瞬时失电。

2）电源容量太小。电源接通瞬间的冲击电流导致电压跌落。

3）驱动器（内部电路）有缺陷。

应对措施：测量L1C、L2C和r、t之间电压。

1）提高电源电压。更换电源。

2）增大电源容量。

3）请换用新的驱动器。

代码：12

保护功能:过电压

故障原因:电源电压高过了允许输入电压的范围。逆变器上P、N间电压超过了规定值。电源电压太高。存在容性负载或UPS（不间断电源），使得线电压升高。

1）未接再生放电电阻。

2）外接的再生放电电阻不匹配，无法吸收再生能量。

3）驱动器（内部电路）有缺陷。

应对措施:测量L1、L2和L3之间的相电压。配备电压正确的电源。排除容性负载。

1）用电表测量驱动器上P、B间外接电阻阻值。如果读数是“∞”，说明电阻没有真正地接入。请换一个。

2）换用一个阻值和功率符合规定值的外接电阻。

3）请换用新的驱动器。

代码:13

保护功能:主电源欠电压

故障原因:当参数Pr65（主电源关断时欠电压报警触发选择）设成1时，L1、L3相间电压发生瞬时跌落，但至少是参数Pr6D（主电源关断检测时间）所设定的时间；或者，在伺服使能（Servo-ON）状态下主电源逆变器P-N间相电压下降到规定值以下。

1）主电源电压太低。发生瞬时失电。

2）发生瞬时断电。

3）电源容量太小。电源接通瞬间的冲击电流导致电压跌落。

4）缺相：应该输入3相交流电的驱动器实际输入的是单相电。

5）驱动器（内部电路）有缺陷。

应对措施:测量L1、L2、L3端子之间的相电压。

1）提高电源电压。换用新的电源。排除电磁继电器故障后再重新接通电源。

2）检查Pr6D设定值，纠正各相接线。

3）请参照“附件清单”，增大电源容量。

4）正确连接电源的各相（L1、L2、L3）线路。单相电源请只接L1、L3端子。

WORD格式整理版

学习参考好帮手 报警错误代码 辅助码 保护功能 原因 对策

0 0 正常 正常 正常

11 0 控制电源电压不足保护 控制电源逆变器的P-N间电压低于规定值。 测量连接器及端子台(L1C，L2C)的线间电压。

(1)电源电压低。发生瞬间停电。 (1)提高电源电压的容量，更换电源。

(2)电源容量不足…受接通主电源时的冲击电流影响，电源电压下降。 (2)提高电源容量。

(3)驱动器故障(回路故障) (3)更换新的驱动器。

12 0 过电压保护 逆变器P-N间电压超过规定值。 测量连接器(L1，L2，L3)的线间电压。

(1)电源电压超过允许输入电压范围。无功补偿电容器和UPS(无间断电源)造成的电压反弹。 (1)输入正确电压，拆除无功补偿电容器。

用测试仪测量驱动器端子P-B间外接的电阻值，如

(2)再生放电电阻断线。 (2)为∞则为断线。应更换外置电阻。

(3)外置再生放电电阻不匹配，导致无法吸收再生电能。 (3)改变所定再生放电电阻值，W数。

(4)驱动器故障(回路故障) (4)更换新的驱动器。

13 0 主电源电压不足保护(PN) 在接通伺服中，在主电源逆变器的P-N间电压低于规定值。 测量连接器(L1，L2，L3)的线间电压。

(1)电源电压低。发生瞬间停电。 (1)提高电源电压容量。更换电源。排除主电源电磁接触器脱落故障后，再次投入电源。

(2)电源容量不足…受主电源接通时的冲击电流影响，导致电源电压下降。 (2)提高电源容量。

(3)缺相…应输入三相规格的驱动器实际以

单相电源运转。 (3)正确设定各相电源。

(4)驱动器故障(回路故障) (4)更换新的驱动器。

13 1 主电源电压不足保护(AC) 在Pr5.08(主电源关闭时LV触发选择)=1时，L1-L3间瞬停时间超过Pr5.06(伺服关闭时顺序设置)所定的时间。 测量连接器(L1，L2，L3)的线间电压。

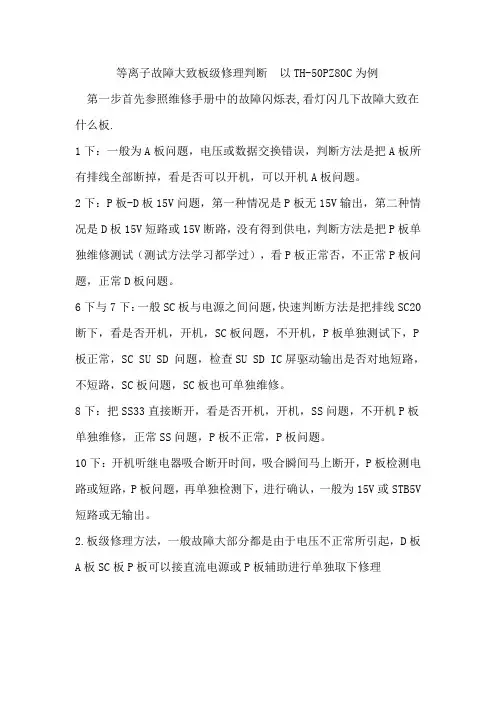

等离子故障大致板级修理判断 以TH-50PZ80C为例

第一步首先参照维修手册中的故障闪烁表,看灯闪几下故障大致在什么板.

1下：一般为A板问题，电压或数据交换错误，判断方法是把A板所有排线全部断掉，看是否可以开机，可以开机A板问题。

2下：P板-D板15V问题，第一种情况是P板无15V输出，第二种情况是D板15V短路或15V断路，没有得到供电，判断方法是把P板单独维修测试（测试方法学习都学过），看P板正常否，不正常P板问题，正常D板问题。

6下与7下：一般SC板与电源之间问题，快速判断方法是把排线SC20断下，看是否开机，开机，SC板问题，不开机，P板单独测试下，P板正常，SC SU SD 问题，检查SU SD IC屏驱动输出是否对地短路，不短路，SC板问题，SC板也可单独维修。

8下：把SS33直接断开，看是否开机，开机，SS问题，不开机P板单独维修，正常SS问题，P板不正常，P板问题。

10下：开机听继电器吸合断开时间，吸合瞬间马上断开，P板检测电路或短路，P板问题，再单独检测下，进行确认，一般为15V或STB5V短路或无输出。

2.板级修理方法，一般故障大部分都是由于电压不正常所引起，D板

A板SC板P板可以接直流电源或P板辅助进行单独取下修理
