机电传动系统及运动方程式

机电传动控制第五版课后答案--最全版机电传动控制是一门涉及机械、电气和控制等多领域知识的重要学科，对于相关专业的学生和从业者来说，掌握这门课程的知识至关重要。

而课后习题的答案则是检验学习成果、加深理解的重要工具。

以下为您提供机电传动控制第五版的课后答案，希望能对您的学习有所帮助。

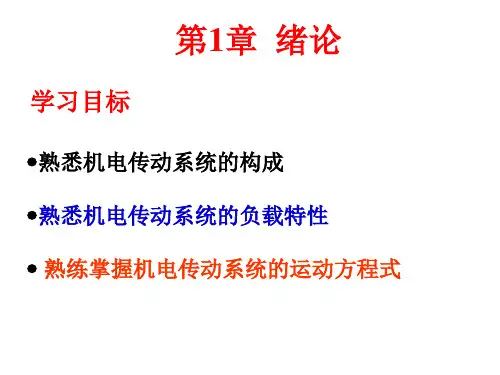

第一章绪论1、机电传动控制的目的是什么？答：机电传动控制的目的是将电能转变为机械能，实现生产机械的启动、停止、调速、反转以及各种生产工艺过程的要求，以满足生产的需要，提高生产效率和产品质量。

2、机电传动系统由哪些部分组成？答：机电传动系统通常由电动机、传动机构、生产机械、控制系统和电源等部分组成。

电动机作为动力源，将电能转化为机械能；传动机构用于传递动力和改变运动形式；生产机械是工作对象；控制系统用于控制电动机的运行状态；电源则为整个系统提供电能。

3、机电传动系统的运动方程式是什么？其含义是什么？答：运动方程式为 T M T L ＝J(dω/dt) 。

其中，T M 是电动机产生的电磁转矩，T L 是负载转矩，J 是转动惯量，ω 是角速度，dω/dt 是角加速度。

该方程式表明了机电传动系统中电动机的电磁转矩与负载转矩之间的平衡关系，当 T M ＞ T L 时，系统加速；当 T M ＜ T L 时，系统减速；当 T M ＝ T L 时，系统以恒定速度运行。

第二章机电传动系统的动力学基础1、为什么机电传动系统中一般需要考虑转动惯量的影响？答：转动惯量反映了物体转动时惯性的大小。

在机电传动系统中，由于电动机的转速变化会引起负载的惯性力和惯性转矩，转动惯量越大，系统的加速和减速过程就越困难，响应速度越慢。

因此，在设计和分析机电传动系统时，需要考虑转动惯量的影响，以确保系统的性能和稳定性。

2、多轴传动系统等效为单轴系统的原则是什么？答：多轴传动系统等效为单轴系统的原则是：系统传递的功率不变，等效前后系统的动能相等。

3、如何计算机电传动系统的动态转矩？答：动态转矩 T d ＝ T M T L ，其中 T M 是电动机的电磁转矩，TL 是负载转矩。

星-三角形降压启动的原理图
4.6 三相异步电动机的制动特性
4.6.1 反接制动
1．电源反接制动 电源反接时会在转子回路中感 应出很大的电流，为了限制转 子电流，对鼠笼型异步电动机 可在定子电路中串接电阻；对 线绕型异步电动机可在转子电 路中串接电阻，限制电流的同 时增大制动转矩
图4.30 电源反接时反接制动的机械特性
n0 n S n0
三相异步电动机的工作原理是： 1）三相定子绕组中通入对称三相电流产生旋 转磁场。 2）转子导体切割旋转磁场产生感应电动势和 电流。 3）转子载流导体在磁场中受电磁力的作用， 从而形成电磁转矩，进而驱动电动机转子 旋转。
4.3.2三相异步电动机的机械特性
三相异步电动机的机械特性也分为固有机械特性 和人为机械特性
3.1.2 直流电机的工作原理
1. 直流发电机的工作原理
E Ken
2. 直流电动机的工作原理
T KmI a
3.1.3 直流电机的可逆性
对于一台直流电机，究竟是作为发电机运行还 是作电动机运行，关键在于外加的条件，也就 是输入功率的形式。 如用原动机拖动直流电机的电枢旋转，则从电刷 端可以引出直流电动势作为直流电源，电机将 机械能转换成电能而成为发电机； 如在电刷上加直流电压，将电能输入电枢，则从 电机轴上输出机械能，拖动生产机械，将电能 转换成机械能而成为电动机。
（2）改变电枢电压时的人为特性
Ra U n T n0 n 2 Ke N Ke K m N
（3）改变磁通时的人为特性
UN Ra n T n0 n 2 Ke Ke Km
3.5 直流他励电动机的调速特性
3.5.1 改变电枢电路外串 电阻调速 调速方法的特点是简单， 但缺点是机械特性较软， 速度的稳定性差；空载 或轻载时调速范围不大； 在调速电阻上耗能多。 因此目前应用很少，仅 在起重机、卷扬机等低 速运转时间不长的传动 系统中使用。

请说明机电传动系统运动方程式中的拖动转矩、静态转矩和动态转矩的概念机电传动系统是指利用电机、液压或气动系统、减速器等元件来传递力或扭矩，并转换为机械运动的系统。

而机电传动系统的运动方程式中有三个概念：拖动转矩、静态转矩和动态转矩，它们在机电传动系统的分析和设计中起到重要作用。

拖动转矩（Friction Torque）拖动转矩是指由于摩擦力作用产生的转矩，其大小与机械系统的摩擦力、材料性质、工作环境等相关。

摩擦力是由于物体相互接触，在相互运动时产生的阻力。

在机电传动系统中，大量机械组件如轴承、齿轮、链条等都存在摩擦，从而产生了拖动转矩。

当机械系统中存在多个运动部件时，拖动转矩将影响机械系统的能效和稳定性，所以在机电传动系统的设计和优化中需要合理考虑拖动转矩的影响。

静态转矩（Static Torque）静态转矩是指机械系统在静止状态下所产生的转矩。

它是由于初始装配误差、强制变形或操作员施加的力矩等原因引起的。

静态转矩在机械系统的启动、停止和工作过程中都会产生影响，如果静态转矩过大或不均匀分布，将会导致机械系统的振动、噪声、寿命下降等问题。

因此，需要在机电传动系统的设计和安装中合理控制静态转矩。

动态转矩（Dynamic Torque）动态转矩是指机械系统在运动状态下所产生的转矩，它是由于惯性、加速度和减速度等原因而产生的。

动态转矩对机电传动系统的动态响应、稳定性和寿命等方面都会产生重要影响。

在设计机电传动系统时，需要根据动态转矩的特点对系统进行方案选择、优化和计算，以确保机械系统的性能和稳定性。

综上所述，拖动转矩、静态转矩和动态转矩在机电传动系统的运动方程式中起到重要作用。

在机电传动系统的设计、优化和分析中，需要充分考虑这些转矩对系统的影响，以提高系统的效能和可靠性。

同时，优化机械系统的设计和安装，可以有效减小拖动转矩和静态转矩，提高系统的动态响应和稳定性，从而实现机电传动系统的最佳性能。

Td 动态转矩
Td
TM
TL
GD 2 375
dn dt
转矩平衡方程式： TM TL Td
TM TL Td
系统处于稳态时，电动机输出转矩的大小，仅由电 动机所拖动的负载转矩决定。
2.转矩方向的确定
因为电动机和生产机械以共同的转速旋转，所以，一般
以 n（或 ）的转动方向为参考 来确定转矩的正负。
为正。此时，系统的运动方程式为：
为负，TL
2 dn TM TL J 60 dt
当重物下降时，TM 为正，TL 也为正。TM 、TL 、n
的方向如图所示。
2 dn TM TL J 60 dt
TL
TM
J
2 60
dn dt
3.多轴拖动系统的等效折算
TM
TL
GD 2 375
dn dt
负载转矩的折算
电动机的功率、机械 特性以及安装位置可以进 行有针对性的、个性化的 配置，以充分满足生产工 艺的实际需求。
2.电气控制系统的发展 （1）继电器—接触器控制系统
“硬逻辑”
难以实现控制 关系的“随机 应变”
在相对简 单的控制系统 中，仍占据主 导地位
（2）可编程序控制器（PLC）控制系统
微电子和计算机技 术 “软逻辑”
（1）TM的符号与性质
当 TM的实际作用方向与 n 的方向相同时（符号相同）， 取与 n 相同的符号，TM 为驱动转矩；
当 TM的实际作用方向与 n 的方向相反时，取与 n 相
反的符号，TM 为制动转矩。
驱动转矩促进运动； 制动转矩阻碍运动。
（2） TL 的符号与性质
GD 2 dn
TM TL 375 dt
n
