组织结构上机图经起花组织表里换层组织上机图

一、组织图 二、穿综图 表示组织图中各根经纱穿入各页综片顺序的图解。穿综方 法就根据织物的组织、原料、密度来定。穿综图位于组织 图的上方，每一横行表示一页综片（或一列综丝），综片 的顺序在图中是自下而上排列；每一纵行表示与组织图相 对应的一根经纱。如根椐组织图已定的某一根经纱穿入某 一页（列）综内，可在其经纱纵行与综页（列）横行的相 交叉的方格处用符号。
织物组织与结构 在织经密很大的平纹织物，如细布和府绸，可采用两页四列式综页，或四页复列式综页用双踏盘织造。
双层表里换层组织的经纬纱排列比，可采用1：1、2：2或2：1等。 按照屈曲波高的定义， 得：hw=dj+dw,hj=0 ，反过来，如果纬纱是完全伸直的，而仅经纱有屈曲，则：hj=dj+dw,hw=0, 采用此法绘制绉组织时，是将一种组织的经（或纬）纱移绘到另一种组织的经（或纬）纱之间。 1～4经的组织显甲色，即甲色纬纱浮线在织物表面； 浮长线长，凸条隆起程度显著； 第八章 织物几何结构参数 锯齿形斜纹也是由山形斜纹进一步变化而成的。 第三节 透孔组织 式中，m、n、q为各区分穿综方法的数目。 这种方法是把一个组织循环中的各根经纱逐一地顺次穿在每一页综片上，一个组织循环的经纱数（Rj）等于所需的综片页数（Z）。 又可写成用8页综，穿法：1、2、3、4、5、6、7、8。

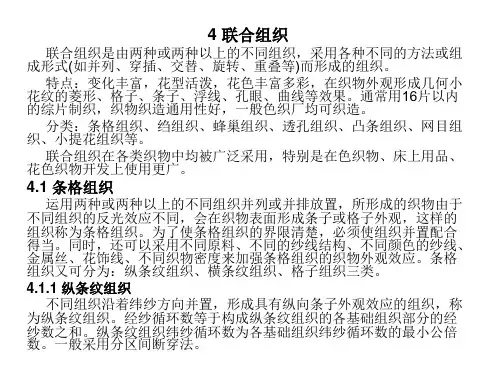

第四章 联合组织 第一节 条格组织 第二节 绉组织 第三节 透空组织 第四节 蜂巢组织 第五节 凸条组织 第六节 平纹地小提花组织 第七节 色纱与组织的配合
第五章 重组织 第一节 重经组织 第二节 重纬组织
第六章 双层及多层组织 第一节 表、里接结双层及多层组织 第二节 表、里换层双层及多层组织
第七章 起毛起绒组织 第一节 纬起绒组织 第二节 毛巾组织

第一章织物上机图与织物分析1、分别说明织物、织物组织、织物结构的含义。

织物：由相互垂直排列的两个系统的纱线，在织机上按一定规律交织而成的制品，称之为机织物，简称织物。

织物组织：在织物中经纱和纬纱的相互交错或彼此沉浮的规律叫做织物组织。

织物结构：是指经纬纱线在织物中的几何形态。

经纬纱原料、线密度、密度的配置和经纬纱线的交错情况都是织物结构的参数。

2、说明组织点、组织循环及组织点飞数的含义。

组织点：在经纬纱的相交处即为组织点，凡经纱浮在纬纱上的称为经组织点（或经浮点），凡纬纱浮在经纱上的称为纬组织点（或纬浮点）。

组织循环：当经组织点和纬组织点浮沉规律达到循环时，称为一个组织循环（或完全组织）。

组织点飞数：除特别指出外，组织点飞数是指同一个系统中相邻两根纱线上相应组织点的位置关系，即相应经（纬）组织点间相距的组织点数。

3、什么是上机图？它包括那几部分？各表示的意义是什么？上机图：上机图是表示织物上机织造工艺条件的图解，生产、仿造和创新织物时均需绘制与编制上机图。

上机图包括：组织图、穿筘图、穿综图、纹板图四个部分，并由它们排列成一定的位置组成。

各表示意义：组织图表示织物中经纬纱的交织规律；穿综图表示组织图中各根经纱穿入各页综片顺序的图解；穿筘图表示经纱在筘片间的穿法；纹板图是控制综框运动规律的图解。

4、穿综的原则是什么？主要的穿综方法有哪些？分别适用于那些织物？穿综原则：把浮沉交织规律相同的经纱一般穿入同一页综片中，也可以穿入不同综页（列）中,而不同交织规律的经纱必须分穿在不同综页（列）内，穿综图至少画出一个穿综循环。

主要穿综方法：顺穿法、飞穿法、照图穿法、间断穿法、分区穿法。

分别适用织物：顺穿法由于在组织循环经纱根数多时会过多地占用综片，给上机织造带来很大困难，因此适用于密度较小的简单织物的组织和某些小花纹组织；飞穿法可减少每页综上的综丝数，减少经纱与综丝的摩擦使织造顺利进行，因此平布类织物、高密府绸、细布类织物采用此种穿综方法；照图穿法又称省综穿法，它是将运动规律相同的经纱，穿入同一页综片中，可以减少使用宗页的数目，在小花纹织物中广泛采用；间断穿法是穿完一个分穿综循环后，再穿另一个，适用于格子花纹织物等；分区穿法适用于织物组织中包含两个或两个以上组织，或用不同性质的经纱织造的织物。

在组织交界处可采用”底片法“进行配置， 在组织交界处可采用”底片法“进行配置，
正反4枚变则缎纹构 作的纵条纹
4/2和2/4急斜纹构作的纵条纹
附加经
2/2斜纹与5/2经面缎纹构作的纵条纹
4.1.2 横条纹组织 在织物上，两种或两种以上不同的基础组织沿经纱方向排列并置， 形成具有横向条纹效应的组织称为横条纹组织。 横条纹组织的经纱循环数为各基础组织经纱循环数的最小公倍数。 纬纱循环数的计算方法和修正方法与纵条纹组织的经纱循环数的计算 方法和修正方法相同。即是各条子部分的纬纱密度乘以横条宽度的纱 线根数之和。 制织横条纹织物时，所用的综片数等于横条纹组织的完全经纱数(经 纱循环数)，一般采用顺穿法上机，纹板数等于横条纹组织纬纱循环 数的一半。
正反3/3斜纹为基础构作的方格组织
以1/3↗和3/1↖斜纹 为基础构作的方格组织 注意正确选择基础 组织的起始点构作 方格组织
4.2 绉组织
利用经纬纱不同浮长交错排列，在织物表面形成具有均匀分布、没 有明显规律的细小颗粒状凸凹的外观效应，织物手感柔软、丰厚、有 弹性而光泽柔和自然，这种在织物表面起细小绉效应的组织称为绉组 织，也称为泥地组织。 构作方法： 构作方法： (1)组织起绉。 (2)强捻纱起绉。采用不同捻向的强捻纱，按一定规律排列，以平纹组 织制织，经过后整理，在织物表面形成细密的小绉纹。 (3)采用特殊原料和普通原料的纱，按一定比例制织而形成绉效应。如 高收缩丝与普通纱作纬纱，按一定比例交替织入，将织物用沸水处理， 高收缩丝产生较大收缩，普通纱不收缩，从而形成绉效应外观。 (4)织造工艺起绉。双经轴织造，如泡泡纱、泡条绉。 (5)后整理工艺起绉。 (6)机械压纹起绉。 设计要点： 设计要点： (1)在绉组织中，不同浮长的组织点应沿各个方向均匀配置，切忌出现 纵、横、斜向的纹路。但一个完全组织循环内，不同交织规律的经纱 数不能太多，否则综片数过多，会造成织造困难或不能制织。 (2)一个组织循环内，不应有大群的组织点(经或纬)纠集在一起，否则 会使织物表面产生明显的亮斑或暗斑团块。

第一根纬纱上经组织点 数 第一根纬纱上纬组织点 数
纬重平组织：以平纹组织为基础，沿着纬纱方向延长组织 点所形成的组织。Rj=分子+分母，Rw=2
变化纬重平组织：以平纹组织为基础，沿着纬纱方向延 长不同组织点个数所形成的组织。
第三章 第一节
绘图方法： 例：作
3 1 2 2 3 1
变化纬重平
纬重平组织上机图
第三章
变化组织
第三章
变化组织
一、平纹变化组织 （一）重平组织
（六）破斜纹
（七）菱形斜纹
（八）锯齿斜纹 （九）芦席斜纹 （十）螺旋斜纹 （十一）阴影斜纹
（二）方平组织
二、斜纹变化组织 （一）加强斜纹 （二）复合斜纹 （三）角度斜纹
（十二）夹花斜纹
（十三）飞断斜纹 三、缎纹变化组织
（四）曲线斜纹
（五）山形斜纹
2 2
方平组织常用作各种织物的布边组织。
平纹变化组织穿综方法
组织名称 经重平组织 纬重平组织 方平组织 花式平纹变化组织 穿综方法 顺穿、飞穿 顺穿、照图穿 照图穿、飞穿 顺穿、照图穿
作业：P139 4、6、8、10、
第二节
斜纹变化组织
斜纹变化组织：以原组织斜纹为基础，采用延长组织点、 改变飞数、改变斜纹方向等方法构成的 组织。 常见的斜纹变化组织： 加强斜纹 复合斜纹 角度斜纹 曲线斜纹 山形斜纹
Rw=?
图a
图b
急斜纹组织的作图：
5 5
1、以 1 2 复合斜纹为基础，经向飞数Sj=2 的急斜纹组织。
4 4 1
2、以 3 2 2 急斜纹组织。
为基础组织，经向飞数Sj=2的
第三章 第二节
缓斜纹组织：基础组织＝？、飞数＝？ Rj=? Rw=?
