S7200通过SIMATICNETOPCServer建立S7连接与WinCC之间进行通信

  • 格式：doc
  • 大小：2.79 MB
  • 文档页数：54

多个S7-200 站通过SIMATIC NET OPC Server 建立S7连接与WinCC 之间进行通信 配备 CP 243-1 的 CPU 22x 可与其它 S7-200、S7-300 和 S7-400 系统及 OPC 服务器进 行通信。 除 STEP 7 Micro/WIN 连接外，最多还可以建立 8 个连接。

CPU 22x CP 243-1 …. S7-200 Ethernet Micro/Win PC 例：PC 站 IP ：192.168.0.46 本地TSAP：10.11对应S7-200 IP：192.168.0.47 本地TSAP：11.11对应S7-200 IP：192.168.0.48 本地TSAP：12.11对应S7-200 IP：192.168.0.49 本地TSAP：13.11对应S7-200 IP：192.168.0.50 伙伴(远程) TSAP：10.00 例：CP 243-1 IP：192.168.0.47 本地TSAP：10.00 远程TSAP：10.11 1X 8X CPU 22x CP 243-1 …. S7-200 例：CP 243-1 IP：192.168.0.48 本地TSAP：10.00 远程TSAP：11.11

8X CPU 22x CP 243-1 …. S7-200 PC Station SIMATIC NET OPC Server 8X CPU 22x CP 243-1 …. S7-200

8X

例：CP 243-1 IP：192.168.0.49 本地TSAP：10.00 远程TSAP：12.11 例：CP 243-1 IP：192.168.0.50 本地TSAP：10.00 远程TSAP：13.11 实现通信之前要求有下列组件： S7-200部分  STEP 7 - Micro / WIN 3.2 + SP1或更高版本(截至2013年最新版本为4.0 SP9) 注：用高版本打开的项目无法用低版本打开，即不能向下兼容。  PC/PPI电缆或一个带MPI电缆的CP 5611/5511  或PC Adapter USB (与S7-200通讯方法见S7-200配置步骤1))  下列类型的CPU 22x - 不低于1.10版本的CPU 222或 - 不低于1.10版本的CPU 224或 - 不低于1.00版本的CPU 226或 - 1.00 或更高版本的CPU 226XM  CP 243-1(6GK7 243-1-1EX00-0XE0)

PC站部分  拥有Ethernet网卡的PC  SIMATIC NET CD 07/2001(截至2013年最新NET版本WinXP下支持2008版本，Win7 32bit、64bit下支持2010版本)  WinCC V5.1或更高版本(截至2013年最新WinCC版本为7.2)  带网络连接电缆的集线器或直接连接电缆 一）S7-200端配置步骤： 1） 通过PC Adapter USB配置CP 243-1：

注：由于现在PC机COM口非常少，在此仅介绍使用PC Adapter USB连接S7-200配置CP 243-1。 1.1） 使用PC Adapter USB连接S7-200。

1.1.1） 安装PC Adapter USB驱动(V2.0版本以下无法安装在Vista、Win7系统中)。 注：经测试，STEP 7 V5.5集成PC Adapter USB驱动，但无法在STEP 7 - Micro / WIN设置PG/PC接口通过接口添加删除选择,因此要单独安装一次驱动。 1.1.2） 运行STEP 7 - Micro / WIN后点选“设置PG/PC接口”图标打开编程接口选项选择访问接口。 选择Adapter.PPI.1，点选“属性”按钮打开属性对话框。 点选“默认”按钮保持默认参数(如果Adapter.PPI.1属性参数为如上图默认参数可以不用点选“默认”按钮)，再点选“确定”按钮。 1.1.3） 点选“通信”图标连接S7-200 CPU。 点选“双击刷新”处开始搜索S7-200。 至此已经连接成功S7-200 CPU，点选“确认“按钮。 注：如果项目中的CPU类型未更新连接S7-200 CPU的型号，可以在STEP 7 - Micro / WIN“项目1”树目录下双击点选“CPU类型”图标，弹出“PLC类型”对话框，再点选“读取PLC“按钮来更新CPU型号。 1.2） 配置CP 243-1。 通过以太网向导工具进行CP 243-1的组态。 1.2.1） 选择CP 243-1模块的位置。

注：CPU右边的第一个扩展模块位置为“0”。 这个位置也可以通过点选“读取模块”按钮读出CP 243-1模块位置。 注：CP 243-1模块在S7-200 系统中的运行位置，取决于S7-200 CPU 的固件版本。如果使用版本1.20 或以上的固件，则CP 243-1 可以安装在S7-200 系统中 7 个位置中的任意一个位置。对于版本 1.20 以下的固件，CP 243-1 必须安装在位置 0，除非在位置 0 安装有其它智能模板，此时 CP 243-1 可安装在位置 1。 1.2.2） 设置CP 243-1模块的IP地址。

模块连接类型“连接的网络速度”建议选择 “自动检测通信”类型，也可以指定选择一个通信速度，这要根据网络设备的连接情况而定。 如果网络中有DHCP服务器，也可以勾选“允许BOOTP服务器为模块自动指定IP地址”来自动获取IP，但此OPC Server S7通信必须使用静态IP。 1.2.3） 设置CP 243-1模块的以太网连接数。

模块命令字节由系统自动读取不必设置，除非不使用以太网向导配置来修改CP 243-1模块参数时才可手动设置，建议通过以太网向导配置来自动获取模块命令字节地址。 CP 243-1模块最多可以建立8个以太网连接，如果此S7-200 CPU只连接一个以太网端就设置连接数为“1”。 1.2.4） 设置CP 243-1模块的配置连接。 选择本站为服务端勾选“此为服务器连接”。 设置本地属性TSAP号为默认“10.00”。 如果只连接一个以太网端可以指定对方的IP地址，否则可以勾选“接受所有连接请求”。 注：经测试一个以太网连接Client客户端时这两种方式都可以。 设置远程属性TSAP号设置为“10.11”(此处的TSAP号必须依据组态PC站中，网络组态-OPC服务器-S7连接属性-地址详细信息-本地TSAP设定号来确定，因此S7-200以太网向导-配置连接-远程属性TSAP号必须在PC站组态后才能确定)。 注：（TSAP，Transport Service Access Piont）传输服务接入点。 TSAP号由2个字节组成，第一个字节定义了连接数，第二个字节根据通讯模块的机架号和安装插槽位置生成。 以下数值范围适用于第一个字节： 本地TSAP 数值范围： 16#02，16#10 - 16#FE 远程TSAP 数值范围： 16#02，16#03，16#10 - 16#FE CP 243-1 不能检查第二个字节的结构，因此不校验第二个字节的值。 1.2.5） 设置CP 243-1模块的CRC保护。

生成CRC(Cycle Redundancy Check，循环冗余码校验)数据，CRC机制可以防止CPU中组态的连接信息被无意中修改或覆盖。如果选择了CRC机制，则当系统重启时，CP 243-1模块将与从S7-200 CPU的存储区读出的组态信息进行校验，看是否被用户程序修改过，如果是则停止启动，并通过网上的DHCP Server重新设置IP地址，如果两者一致则正常启动。 “Keep Alive Lnterval，保持活动时间间隔”，或者叫“激活检测时间间隔”，表示模块以多长时间间隔来检测连接是否正常。在前面组态时，可以选择是否激活该功能。 注：选择默认参数即可。 1.2.6） 设置CP 243-1模块的配置分配存储区。 组态信息要占用一定的V存储区，该存储区的大小随组态的不同有所变化，一旦定义了这个V存储区地址，这些V存储区地址不可在被用户程序使用。 注：最好根据规划好的地址表来分配次V存储区地址，不要使用“建议地址”按钮来分配。 1.2.7） 设置CP 243-1模块生成子程序完成配置向导。 通过点选“完成”按钮，系统会在程序中调用生成的子程序块“ETH0_CTRL”，再根据规划好的地址表为子程序块“ETH0_CTRL”功能脚分配地址。 二）PC站配置步骤： 1.1) STEP 7设置PG/PC接口。 将PG/PC接口改为 PC internal.local.1这样才能下装至SIMATIC NET的“站组态编辑器”中。 1.2) 新建一个STEP 7项目，项目名称可以写为“S7-200 OPC”这样便于辨别，在项目中插入一个SIMATIC PC站。 注：SIMATIC PC站属性-名称必须与“站组态编辑器”的“站名”一致后，就会在STEP7插入的“SIMATIC PC站”图标上看到一个黄色向上的小箭头，在网络组态中也可以看到。 1.3) 打开“SIMATIC PC站”的“组态”，在1#槽位插入“OPC 服务器”。 注：“OPC 服务器”版本的选择、从6.0至8.1.1对应不同的“SIMATIC NET”版本，本说明只简要介绍一下“OPC 服务器”V7.0与V8.1版本对应本机安装的“SIMATIC NET”版本选择。 1.3.1) “OPC 服务器”V7.0对应“SIMATIC NET V7.0”，也称作“SIMATIC NET 2008”，组件信息描述已经介绍，此版本NET只可以安装在WinXP下。

合集下载

SIMATIC_NET_OPC__Server通讯组态设置指导手册

SIMATIC_NET_OPC__Server通讯组态设置指导手册

IFIX与S7 PLC 的S7 连接通过以太网建立OPC 服务器与S7 PLC 的S7 连接以S7—300为例一、S7-300 的组态1）、打开SIMATIC Manager，创建一个新项目，并插入300的站.2）、双击Hardware 进入S7 300 硬件组态，在相应插槽插入与机架硬件匹配的模块,并对CP343—1 分配IP 地址等参数，建立以太网。

3)、设置完各硬件参数后，点击存盘编译按钮，编译无误后即完成S7 300 硬件组态.4)、S7300PLC 的下载：首先要选择正确的下载路径,即设置PG/PC 接口：在“SIMATIC Manager”主菜单“Option"的下拉菜单中选择“Set PG/PC Interface”，或者打开操作系统的控制面板“Set PG/PC Interface”，进行设置,选择正确的通讯接口。

点击下载按钮下载S7-300的硬件配置。

二、配置PC 站的硬件机架2）、选择一号插槽，点击Add 按钮或鼠标右键选择添加，在添加组件窗口中选择OPC Server 点击OK 即完成。

3）、同样方法选择三号插槽添加IE Genaral后，即弹出其属性对话框,设置网卡参数，如IP 地址，子网掩码等。

4)、分配PC Station 名称点击“Station Name”按钮，指定PC站的名称，这里取名位PC1。

(命名原则：这里的PC 站名应与下面STEP7 硬件组态插入的PC Station 名称一致)。

点击“OK”确认即完成了PC站的硬件组态。

三、配置控制台（Configuration Console)的使用与设置1）、配置控制台（Configuration Console)是组态设置和诊断的核心工具,用于PC 硬件组件和PC 应用程序的组态和诊断。

2）、正确完成PC 站的硬件组态后，打开Configuration console.3)、找到网卡，并设定 mode of the module：Configuration mode，然后点击 Apply.四、在STEP 7 中组态PC Station1)、在STEP7项目中,插入一个PC站.特别注意的是，要将PC Station名称应改为与Station Configuration Editor 中所命名的Station Name 名称相同，这里为“PC1”。

S7-200与wincc通信资料

S7-200与wincc通信资料


西门子（中国）自动化与驱动集团|技术支持与服务|西门子自动化与驱动集团... Page 5 of 19
2. 在此处填写CLIENT端的IP 地址。 3. 在此处填写TSAP 地址，请使用10.11 。 4. 点击OK按钮。
1. 选择CRC校验。 2. 使用缺省的时间间隔30 秒。 3. 点击Next>按钮。
/service/e-training/NET/NET_GS_007.asp
7/8/2005

西门子（中国）自动化与驱动集团|技术支持与服务|西门子自动化与驱动集...
Page 13 of 19
1. 输入Partner的IP地址。 2. 点击Address Details按钮。
Page 14 of 19
步骤6：用Configuration Console 配置PC站
在Windows起始菜单中选择：Start-->Simatic-->SIMATIC NET-->Settings->configuration Console 进入配置画面。
1. 选择Configured mode 。 2. 选择 3 作为Index 。 3. 点击Apply按钮。

西门子（中国）自动化与驱动集团|技术支持与服务|西门子自动化与驱动集团... Page 1 of 19
首页 | 西门子中国 | English | 与我们联系 | 网 新闻和动态 产品和系统 应用实例 技术支持与服务 培训与资料 合作伙伴 关于我们 电子商

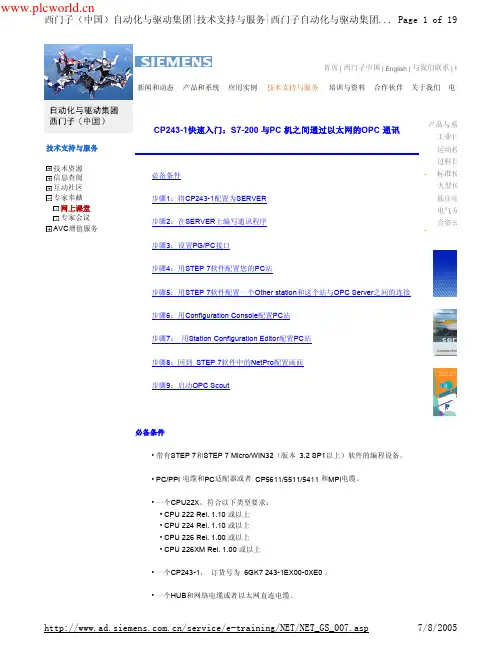

CP243-1快速入门：S7-200 与PC 机之间通过以太网的OPC 通讯
将PG/PC 接口该为 S7ONLINE(STEP 7)-->PC internal(local).
使用COMLS7建立SIMATICNETOPC服务器与PLCS7的连接与通讯测试

使用COMLS7建立SIMATICNETOPC服务器与PLCS7的连接与通讯测试

使用COML S7建立SIMATIC NET OPC 服务器与PLC S7的连接与通讯测试一、建立步骤1、启动Configuration Console如图1所示，单击“开始”按钮，在弹出菜单中点击“Configuration Console”，具体路径为：“所有程序-〉Siemens Automation-〉SIMATIC-〉SIMATIC NET”。

图 12、选择接口卡打开Configuration Console在Modules目录下可看到本地所有可使用的接口卡如图2。

图 23、创建S7连接如图3此处使用CP5611接口与S7-300 PLC通讯。

图3单击“Insert”按钮，打开COML S7连接属性对话框，如图4图4在属性对话框中设置相关参数，包括通讯伙伴的类型、地址以及TSAP。

本文中通讯伙伴为S7 CPU，Profibus地址为2。

TSAP由CPU机架号、槽号和连接资源号三部分组成，对于S7-300 CPU，CPU位置始终在0号机架的2号槽上，所以其TSAP 始终为03.02。

单击“OK”按钮完成创建S7连接，如图5图54、激活S7连接右键单击Module图标，显示弹出对话框，选择Enable COML S7 Connection lists，如图6图6二、OPC Scout V10 通讯测试在图7示处打开OPC Scout V10测试OPC Server与S7-300 CPU的S7通讯图7选择Local COM server下OPC.SimaticNET，展开S7目录可看到在COML S7中创建的S7连接：S7 connection_1，如图8图8如图9开S7 connection_1->Object->M，单击New definition图9在New item definition中定义OPC item如图10创建MINT0（即S7-300 CPU的MW0）。

图10将定义好的OPC Item MINT0拖拽到DA View1中如图11图11单击Monitoring ON按钮监视OPC Item如图12，Quality为所监视变量质量代码，Value为所监视变量值，可通过Step7监视S7-300 CPU中相应的变量进行对比检测。

多台WINCC上位机与一台S7-200系列PLC通过OPC通讯方法

多台WINCC上位机与一台S7-200系列PLC通过OPC通讯方法

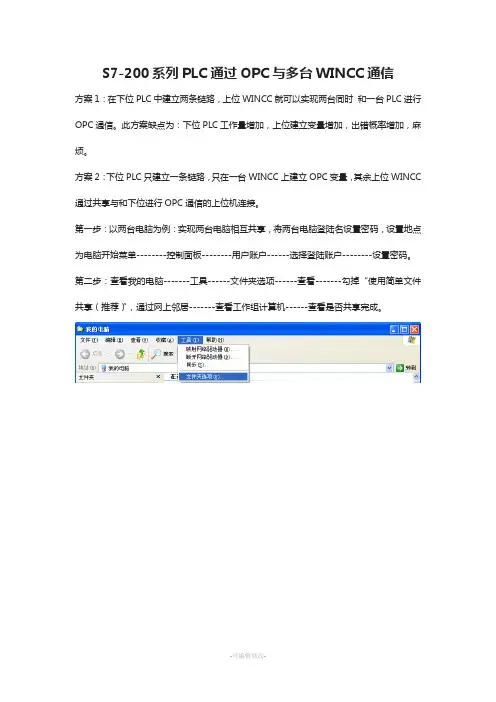

S7-200系列PLC通过OPC与多台WINCC通信
