常用的电源有串联型线性稳压电源(LM2940、7805等)和开关型稳压电源(LM2596、LM2575等)两大类。前者具有纹波小、电路结构简单的优点,但是效率较低,功耗大;后者功耗小,效率高,但电路却比较复杂,电路的纹波大。对于单片机,需要提供稳定的5V电源,由于LM2940的稳压的线性度非常好,所以选用LM2940-5单独对其进行供电;而其它模块则需要通过较大的电流,而LM2596-5,转换效率高,带载能力大,缺点是其纹波电压大,不适合做单片机电源,不过对其它模块供电还是能保证充电的电源。利用LM2940-5和LM2596-5对控制系统和执行部分开供电,可以有效地防止各器件之间发生干扰,以及电流不足的问题,使得系统能够稳定地工作。
具体大家也可以去查一下这些芯片的具体资料
送上经典电路
介绍: TL431是一个有良好的热稳定性能的三端可调分流基准电压源。它的输出电压用两个电阻就可以任意地设置到从Vref(2.5V)到36V范围内的任何值。该器件的典型动态阻抗为0.2Ω,在很多应用中可以用它代替齐纳二极管,例如,数字电压表,运放电路、可调压电源,开关电源等等。
特点:
•可编程输出电压为36V
•电压参考误差:±0.4% ,典型值@25℃(TL431B)
•低动态输出阻抗,典型0.22Ω
•负载电流能力1.0mA to 100mA
•等效全范围温度系数50 ppm/℃典型 • 温度补偿操作全额定工作温度范围
•低输出噪声电压
图1 TO92封装引脚图
图2 8脚封装引脚功能
图3 SOP-8 贴片封装引脚图
图4 TL431符号及内部方框图
图5 TL431内部电路图
MAXIMUM RATINGS (Full operating ambient temperature range applies, unless
/view/44c441c52cc58bd63186bdab.html.

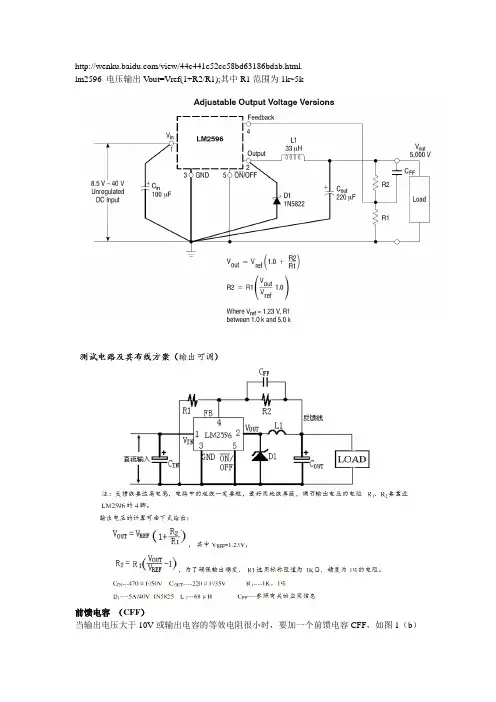

lm2596 电压输出Vout=Vref(1+R2/R1);其中R1范围为1k~5k
前馈电容 (CFF)
当输出电压大于10V或输出电容的等效电阻很小时,要加一个前馈电容CFF,如图1(b)
所示,这个电容是用来对反馈环路进行补偿和增加相位裕量以提高环路的稳定度。对CFF的选择,请参阅相关的设计步骤。
输出电容 (COUT)
这个电容是用来对输出滤波以及提高环路的稳定性,在设计开关调节器的应用中,必须使用小阻抗或低等效电阻(LOW ESR)的电解电容或固态钽电容。在选择输出电容时,几个重要的参数是:(1)100KHz时的等效阻抗(ESR);(2)最大纹波电流均方根值;(3)耐压值; (4)标称容量。
吸纳二极管
在LM2596的应用(调节器)中,需要一个吸纳二极管来为电感电流(当开关闭合时)提供通路,这必须是一个快速二极管且要靠近LM2596,管脚要短、相连接的导线也要短。 由于肖特基二极管开关速度快、正向压降小,所以,使用中其性能很好,特别是在输出电压低的应用中(5V或更低)。超快恢复或高效整流二极管在使用中性能也很好。但是在突然关闭时,可能会引起不稳定或电磁干扰。
电感的选择
所有的调节器都有两种基本的工作方式:连续型和非连续型,两者之间的区别在于流过电感的电流的不同,或者是连续流过,或者是在一个开关周期内经过一段时间后变为0。每一种工作模式都有可以影响调节器性能和需求的不同特点。当负载电流很小时,许多设计中都采用非连续模式。 LM2596既可以用于连续型也可以用于非连续型。
1.电感的选择(L1)
A.要根据图4、图5和图6所示的数据选择电感的适当值(分别对应输出电压为3.3V、5V和12V),对于所有的 其他输出电压的情况,请看输出可调的调节器的设计步骤。 B. 在图4、图5和图6上,由最大输入电压线和最大负载电流线的交叉区域确定电感的值,每一个区域都对应一 个电感值和一个电感代号(LXX)。 C.从图8中所列的4个厂家所列的产品号中选择一个合适的电感,最好使用磁屏蔽结构的电感器。
Datasheet 3A 150KHz 40V Buck DC to DC Converter XL2596
Rev 2.4 1 Features n Wide 4.5V to 40V Input Voltage Range n 3.3V,5V,12V, and adjustable versions n Output Adjustable from 1.23V to 37V n Maximum Duty Cycle 100% n Minimum Drop Out 1.5V n Fixed 150KHz Switching Frequency n 3A Constant Output Current Capability n Internal Optimize Power Transistor n High efficiency n Excellent line and load regulation n TTL shutdown capability n ON/OFF pin with hysteresis function n Built in thermal shutdown function n Built in current limit function n Built in second current limit function n Available in TO-220,TO-263 packages Applications n LCD Monitor and LCD TV n Digital Photo Frame n Set-up Box n ADSL Modem n Telecom / Networking Equipment General Description The XL2596 is a 150 KHz fixed frequency PWM buck (step-down) DC/DC converter, capable of driving a 3A load with high efficiency, low ripple and excellent line and load regulation. Requiring a minimum number of external components, the regulator is simple to use and include internal frequency compensation and a fixed-frequency oscillator. The PWM control circuit is able to adjust the duty ratio linearly from 0 to 100%. An enable function, an over current protection function is built inside. When second current limit function happens, the operation frequency will be reduced from 150KHz to 50KHz. An internal compensation block is built in to minimize external component count. Figure1. Package Type of XL2596 Datasheet 3A 150KHz 40V Buck DC to DC Converter XL2596
LM2596高效开关降压模块
板上带有电源指示发光二极管,蓝色的精密多圈密封式可调电阻,无论工作条件再恶劣也不会影响输出电压的精度。如果我们把板上的使能跳线帽拔掉,再用单片机的3.3V~5V的电压可以控制模块的第5脚,可以控制LM2596模块的开启或者关闭。
典型工作效率测试如下: 12V转5V=(4.93*0.998)/(11.99*0.501)*100%=82.3%(由于测试没考虑线上压降实际输出效率优于测试效率)
性能参数:
核心芯片:LM2596S
体积大小:47*26*14毫米
模块重量:15克
输入电压:4.75~35V
输出电压:1.25~26V任意可调
输出电流:最大3A,可长期工作在2A无需加散热片。
应用领域:数码产品电源系统、太阳能电源处理、LED产品,节能电器等。
