10kV断路器操作步骤

开关柜二次插头被锁定示意图
g、各柜体间可实现电气联锁。 h、开关设备上的二次线与断路器手车上的二次线的联络是通过 手动二次插头来实现的，二次插头的动触头通过一个尼龙波纹收缩管与 断路器手车相连，二次静触头座装设在开关柜手车室的右上方。断路器 手车只有在试验、断开位置时，才能插上和解除二次插头，断路器手车 处于工作位置时由于机械联锁作用，二次插头被锁定，不能被解除。
从而保证电网中无故障部分的正常运行， 以及设备和运行维修人员的安全。因此， 高压开关柜是非常重要的配电设备，其
某变电站35KV高压开关柜
安全、可靠运行对电力系统具有十分重 要的意义。
三、高压开关柜的分类
铠装式 各室间用金属板隔离且接地，如KYN型和KGN型 结构类型 间隔式 各室间是用一个或多个非金属板隔离，如JYN型
有观察窗和安全联锁装置，电缆底板根据要求设有电缆密封圈 ，并配有支撑架和大小相宜的电缆夹。
❖ d.带联锁的低压室同时起到控制屏的作用。低压室内装有 带位置指示器的弹簧操动机构和机械联锁装置，也可以装 设辅助触点、跳闸线圈、紧急跳闸机构、电容械带电显示 装置、钥匙锁和电动操作装置，同时低压室空间可还以供 装设控制回路、计量仪表和保护继电器
五、高压开关柜“五防”
❖ 防止误分合断路器—断路器手车必须处于工作位置或 试验位置时，断路器才能进行合、分闸操作。
❖ 防止带负荷移动断路器手车—断路器手车只有在断路 器处于分闸状态下才能进行拉出或推入工作位置的操 作。
❖ 防止带电合接地刀—断路器手车必须处于试验位置时 ，接地刀才能进行合闸操作。
❖ 防止带接地刀送电—接地刀必须处于分闸位置时，断 路器手车才能推入工作位置进行合闸操作。
V D 4 – 12/ □ □
方案号 额定电压 设计序号 户内 移开式

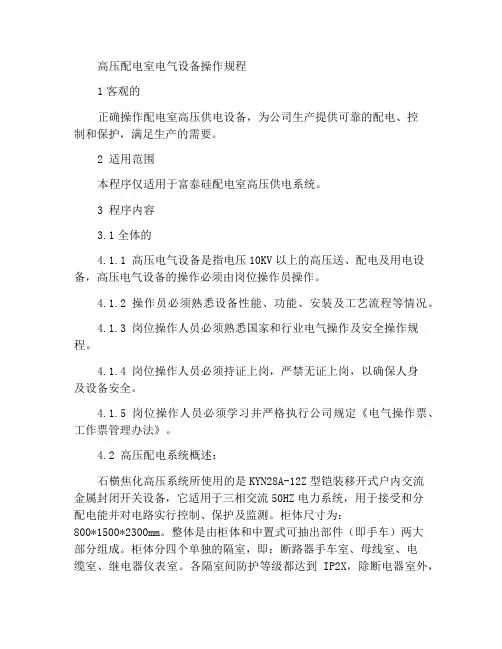

高压配电室电气设备操作规程1客观的正确操作配电室高压供电设备，为公司生产提供可靠的配电、控制和保护，满足生产的需要。

2 适用范围本程序仅适用于富泰硅配电室高压供电系统。

3 程序内容3.1全体的4.1.1 高压电气设备是指电压10KV以上的高压送、配电及用电设备，高压电气设备的操作必须由岗位操作员操作。

4.1.2 操作员必须熟悉设备性能、功能、安装及工艺流程等情况。

4.1.3 岗位操作人员必须熟悉国家和行业电气操作及安全操作规程。

4.1.4 岗位操作人员必须持证上岗，严禁无证上岗，以确保人身及设备安全。

4.1.5 岗位操作人员必须学习并严格执行公司规定《电气操作票、工作票管理办法》。

4.2 高压配电系统概述：石横焦化高压系统所使用的是KYN28A-12Z型铠装移开式户内交流金属封闭开关设备，它适用于三相交流50HZ电力系统，用于接受和分配电能并对电路实行控制、保护及监测。

柜体尺寸为：800*1500*2300mm。

整体是由柜体和中置式可抽出部件（即手车）两大部分组成。

柜体分四个单独的隔室，即：断路器手车室、母线室、电缆室、继电器仪表室。

各隔室间防护等级都达到IP2X，除断电器室外，其它三个隔室都分别有其泄压通道。

断路器手车采用VS1型真空断路器，合分闸机构采用弹簧操作机构。

断路器手车、高压柜体和电磁装置的锁定装置一起使用，完全能满足高压开关柜的“五防”功能，即：防止误分、误合断路器；防止带负荷拉、合隔离开关；防止带电挂接地线；防止带接地线合隔离开关；防止人员误入带电间隔。

高压配电系统设备组成：高压配电系统包括电源进线柜、母线联络柜、备自投装置、变压器出线柜、电动机出线柜组成。

焦化公司配电系统均由10kV两路电源供电，其中201配电室两路进线引自集团公司5号变电站，分别为工段动力变压器、空气压缩机、循环氨水泵、化产循环水泵、制冷循环水泵、出焦风机、冷冻水泵、煤气鼓风机、溶液循环泵、生化处理、高压变频器柜等提供高压电源；202两路电源引自干熄焦高压配电室，分别为工段动力变压器、管带机电动机、可逆式破碎机提供高压电源；干熄焦配电室10kV这两个电源来自发电厂的鼓风机高压配电室，分别为干熄焦动力变压器、循环冷却风机、202变电所提供高压电源。

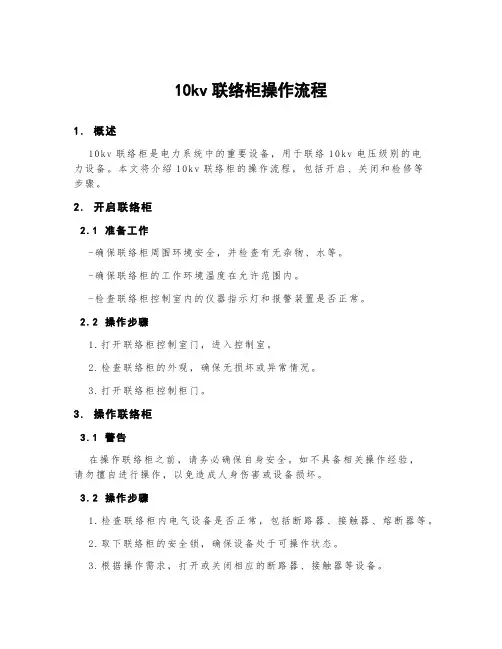

10kv联络柜操作流程1.概述10kv联络柜是电力系统中的重要设备，用于联络10kv电压级别的电力设备。

本文将介绍10k v联络柜的操作流程，包括开启、关闭和检修等步骤。

2.开启联络柜2.1准备工作-确保联络柜周围环境安全，并检查有无杂物、水等。

-确保联络柜的工作环境温度在允许范围内。

-检查联络柜控制室内的仪器指示灯和报警装置是否正常。

2.2操作步骤1.打开联络柜控制室门，进入控制室。

2.检查联络柜的外观，确保无损坏或异常情况。

3.打开联络柜控制柜门。

3.操作联络柜3.1警告在操作联络柜之前，请务必确保自身安全。

如不具备相关操作经验，请勿擅自进行操作，以免造成人身伤害或设备损坏。

3.2操作步骤1.检查联络柜内电气设备是否正常，包括断路器、接触器、熔断器等。

2.取下联络柜的安全锁，确保设备处于可操作状态。

3.根据操作需求，打开或关闭相应的断路器、接触器等设备。

4.注意观察联络柜内设备的工作状态，确保无异常情况。

5.操作完成后，将断路器、接触器等设备恢复原位，并确保锁定。

4.检修联络柜4.1检修前准备-切断10k v电源供应，确保安全操作。

-确保已向相关人员通报检修计划，避免误操作引发事故。

4.2检修步骤1.检查联络柜的绝缘状态，并对漏电情况进行测量。

2.检查联络柜内部零部件，如螺丝、连接线等，确保紧固正常。

3.清洁联络柜内部，防止灰尘和杂物对设备造成影响。

4.检查断路器、接触器等电气设备的触点状态，如有异常应及时更换或修复。

5.关闭联络柜5.1操作准备-确保联络柜内设备已停止运行，不存在异常情况。

-关闭所有联络柜控制柜门，并上锁。

5.2操作步骤1.关闭联络柜的断路器、接触器等设备，确保电源切断。

2.断开与联络柜的电源连接。

3.关闭联络柜控制室门，离开控制室。

6.总结本文介绍了10k v联络柜的操作流程，包括开启、关闭和检修等步骤。

在操作联络柜时，务必考虑自身安全，并确保设备正常运行。

通过遵循操作规程，能够保障联络柜的正常运行，提高电力系统的工作效率和安全性。

10千伏**线安装柱上断路器标准化作业流程图
编制人：班组审核人：单位审核人：
编号: ZDS-20211001 10kV**线安装柱上断路器作业指导书
编写：年月日审核：年月日批准：年月日工作负责人：
作业日期年月日时分至年月日时分
东部电力-呼伦贝尔电业局-**供电局-配电班
1、围
1.1本指导书适用于**供电局10kV**线安装柱上断路器作业。

2、引用文件
2.1国家电网公司《电力安全工作规程（电力线路部分）》
2.2GB50173-1992 《电气装置安装工程35kV及以下架空电力线路施工及验收规》
2.3东部电力《架空配电线路安装检修规程》
2.4东部电力《中低压配电网建设与技术改造原则意见》
3、人员分工
4、材料
5、工器具
6、风险分析及防措施
7、开工
8、作业容。

⑥、其他工具：绝缘摇表、横梁（双槽钢或木檀条）等。
（4）、如用吊车更换断路器时，工具可省去倒链、滑轮和横梁。
8
出发前检查
出发前由工作负责人检查：
（1）、检查人员：检查人数及人员精神状态和身体状况。
（2）、检查所带材料是否型号正确、质量合格、数量满足需要。
（3）、检查所带工器具是否质量合格、安全可靠、数量满足需要。
（3）、根据现场勘察结果，对施工危险性、复杂性和困难程度较大的施工作业项目，必要时应编制组织措施、技术措施和安全措施，经本单位主管安全生产领导批准后执行。
《电力安全
工作规程》
2.2
3
申请停电
施工日期确定后，应提前一天送达书面停电申请。
（1）、馈路停电：由线路运行部门办理停电申请手续，经生产主管或调度部门审批签字后，送达调度或变电站值班员。
（2）、线路部分停电或支线停电：由线路运行部门或施工班组向线路运行部门申请停电并办理停电申请手续，经生产主管部门审批签字后，由批准申请部门和申请部门各保留一份。
（3）、如停电作业需其他单位（包括用户）线路配合停电时，应由施工单位事先联系，送达书面停电申请，取得配合停电单位的同意，并要求配合停电单位做好停电、接地等安全措施。
②.若干个现场工作许可人（实施现场各方停电操作人或操作负责人）。
③.外单位或用户工作许可人（外单位或用户线路配合停电的联系人）。
2）.线路部分停电或支线停电时，工作许可人包括：
①.若干个现场工作许可人（实施现场各方停电操作人或操作负责人）。
②.外单位或用户工作许可人（外单位或用户线路配合停电的联系人）。
③、地勤人员将新断路器移至台架下，将连接钢丝绳与断路器钢丝绳套连接，调整好钢丝绳套，防止钢丝绳套滑动偏移。指挥人员指挥起吊，地勤人员拉住控制绳，保持断路器缓慢上升就位。

` 编制人：班组审核人：单位审核人：10千伏**线安装柱上断路器标准化作业流程图编写作业指导书、作业指导卡填写工作票工作任务：安装断路器组织人员进行 现场勘察材料准备 工器具准备作业指导书审批；学习工作票审核 引线、接地线连接 班前会，人员分工工作票开工 将断路器就位固定 安装断路器支持构架指挥吊车就位做好停电验电安装接地线及其它现场安全现场工作实施工作票结束，整理资料恢复送电工作完毕，检查有无遗留物 拆除接地线及其它安全措施清理现场编号:ZDS-20211001 10kV**线安装柱上断路器作业指导书编写：年月日审核：年月日批准：年月日工作负责人：作业日期年月日时分至年月日时分内蒙古东部电力有限公司-呼伦贝尔电业局-**供电局-配电班1、范围1.1本指导书适用于**供电局10kV**线安装柱上断路器作业。

2、引用文件2.1国家电网公司《电力安全工作规程（电力线路部分）》2.2GB50173-1992《电气装置安装工程35kV及以下架空电力线路施工及验收规范》2.3内蒙古东部电力有限公司《架空配电线路安装检修规程》2.4内蒙古东部电力有限公司《中低压配电网建设与技术改造原则意见》3、人员分工排序号内容负责人工作人员签字1 准备工器具2 布置现场安全措施3 断路器检查4安装支持构架5吊车就位6断路器就位固定7避雷器安装8断路器引线、接地线连接9 自检验收10 拆除安全措施11 办理工作终结手续12 召开班后会13 资料存档4、材料排序号名称规格单位数量责任人1断路器台2支持构架套3高压立瓶个4螺丝根5螺丝根6垫片片7弹簧垫个8幷沟线夹个9接线端子个10橡胶线米11接地带米5、工器具排序号名称规格单位数量责任人1吊车台2钢丝吊绳个3脚扣付4安全带付5大剪子把6高压接地线组7传递绳根8验电器10KV 支9液压钳套10绝缘杆套6、风险分析及防范措施排序号辨识项目危险因素防范及控制措施责任人1 触电伤害误登、误碰、邻近1、断开工作地点的所有电源。

断路器的操作一、操作断路器基本要求（1）一般情况下断路器不允许带电手动合闸。

如特殊需要时，应迅速果断，使操作机构连续通过整个行程，此时合闸信号灯应发亮。

（2）远方操作断路器时，应使控制断路器（或按钮）进行到相应的信号灯亮为止，不得快速操作后很快就返回，那样将使操作失灵。

（3）如果操作断路器后，进行的下一步操作使隔离开关，则不能以信号灯或测量仪表指示为准判断断路器是否确已真实操作完毕。

此时应至现场断路器所在地，以断路器机械位置指示器判断断路器真正开闭情况。

（4）在下列情况下，须将断路器的操作电源切断：1）检修断路器或在二次回路或保护装置上作业时。

2）倒母线过程中，须将母联断路器操作电源切断。

3）检查断路器开闭位置及操作隔离开关前。

4）继电保护故障。

5）油断路器无油，或气体断路器漏气。

6）液压、气压操动机构贮能装置压力降至允许值以下时。

7）当断路器的操作不在主控室和配电室内，在断开操作电源的同时，必须在断路器操作手柄上悬挂“不可合闸”的警告牌。

8）当系统接线从一组母线倒换到另一组母线时。

断开操作电源的办法是摘去操作回路中的操作断路器。

（5）设备停电操作前，对终端线路应先检查负荷是否为零。

对并列运行的线路，在一条线路停电前应先考虑有关整定值的调整，并注意在该线路拉开后另一线路是否过负荷。

如有疑问应问清调度后再操作。

断路器合闸前必须检查有关继电保护已按规定投入。

（6）断路器操作后，应检查与其相关的信号，如红绿灯、光示牌的变化，测量表计的指示。

装有三相电流表的设备，应检查三相表计，并到现场检查断路器的机械位置以判断断路器分合的正确性，避免由于断路器假分假合造成误操作事故。

（7）操作主变压器断路器停役时，应先断开负荷侧断路器后断开电源侧断路器，服役时顺序相反。

（8）如装有母差保护时。

当断路器检修或二次回路工作后，断路器投入运行前应先停用母差保护再合上断路器，充电正常后才能投入母差保护（有负荷电流时必须测量母差不平衡电流并应为正常）。

V D 4 – 12/ □ □
方案号 额定电压 设计序号 户内 移开式
二、高压开关柜的作用
❖ 高压开关柜是金属封闭开关设备的俗称，是按一定的电路方案将有关 电气设备组装在一个封闭的金属外壳内的成套配电装置。
高压开关柜广泛应用于配电系统， 作接受与分配电能之用。既可根据电网 运行需要将一部分电力设备或线路投入 或退出运行，也可在电力设备或线路发 生故障时将故障部分从电网中快速切除，
母线室在柜体后上部，为 了减小柜体高度，母线呈 品形排列，以高抗弯强度 的资质绝缘子支持，母线 与上隔离开关接线端子相 连接
断路器室在柜体下部，断 路器的传动由拉杆与操动 机构连接，继路器下接线 端与电流互感器连接，电 流互感器与下隔离开关的 接线端连接，断路器上接 线端与上隔离开关的接线 端相连接，继路器室还设 有压力释放通道，若内部 电弧发生时，气体可通过 排气通道将压力彩旗。
2. 只有手车处于“试验/隔离”位置或移开位置时，接地 开关才能操作；
3. 断路器只有在断路器手车已正确处于“试验/隔离”位 置或“工作”位置时才能进行合闸操作；
4. 断路器手车在“试验/隔离”位置或“工作”位置时，但 没有控制电压时，断路器仅能手动分闸，不能合闸；
18
机械闭锁功能
5. 手车在“工作”位置，二次插头被锁定，不 能被拔除。
从而保证电网中无故障部分的正常运行， 以及设备和运行维修人员的安全。因此， 高压开关柜是非常重要的配电设备，其
某变电站35KV高压开关柜
安全、可靠运行对电力系统具有十分重 要的意义。
三、高压开关柜的分类
铠装式 各室间用金属板隔离且接地，如KYN型和KGN型 结构类型 间隔式 各室间是用一个或多个非金属板隔离，如JYN型

10KV开关柜送停电程序一、送电前的检查1.检查进线柜、计量柜、出线柜是否有明确标称。

2.检查进线柜、计量柜、出线柜标称是否与实物相符。

3.检查开关柜仪表门元件标识是否与实物相符。

4.检查进线柜侧板、出线柜侧板是否紧固，不能出现缺螺丝，螺丝松动现象。

5.检查进线柜、计量柜、出线柜后封板是否紧固，不能出现缺螺丝，螺丝松动现象。

6.检查进线断路器是否在试验位置，若不在试验位置，先将手车摇至试验位置，并将断路器释能。

7.检查出线断路器是否在试验位置，若不在试验位置，先将手车摇至试验位置，并将断路器释能。

8.检查出线柜接地开关是否在合闸位置，如不在合闸位置，先将接地开关合闸。

9.检查各开关柜（计量柜除外）控制、合闸、保护、加热、照明电源微型断路器是否在分闸状态10.检查各开关柜柜门是否锁紧，若未紧需用柜门钥匙将柜门锁紧。

二、送电过程：1.将仪表门上的带电显示器按钮按到接通位置，观察进线侧是否带电，若带电显示器指示灯不亮，需核实未送电原因，有电确认后方可进行下一步操作。

2.打开进线柜低压室仪表门，将控制、合闸、保护、加热、照明电源微断分别合上。

3.将进线柜仪表门锁死。

4.将进线断路器手车摇至工作位置，听到“卡他”声后可确认断路器已到达工作位。

5.打开断路器室门。

6.断路器室门打开后，使用断路器储能手柄式断路器储能，储能手柄旋转方向必须与断路器面板储能指示方向一致。

储能过程是一个用力过程，用力一定要均匀，当出现“卡他”声后储能过程完毕，此时断路器面板显示已储能指示。

7.储能完毕后，确认断路器面板上面的合闸按钮，一般为绿色，用右手拇指用力按下。

断路器合闸过程声响较大，操作者要有充分准备，合闸过程不必惊慌。

8.断路器合闸后，开关柜合闸信号灯亮、工作位置指示灯亮、微机保护液晶屏灯亮，此时将断路器室门锁死，将仪表门储能按钮顺时针旋转至接通位置，此时断路器自动储能，储能过程完毕后，储能信号灯亮。

9.进线柜送电完毕后，应在第一时间观察计量柜电压表的指示电压，转动电压选测开关观察AB、BC、CA的线电压，若指示电压偏离正常值或无电压，应迅速按进线柜分闸按钮将断路器分闸，故障排除后方能进行下一步操作。

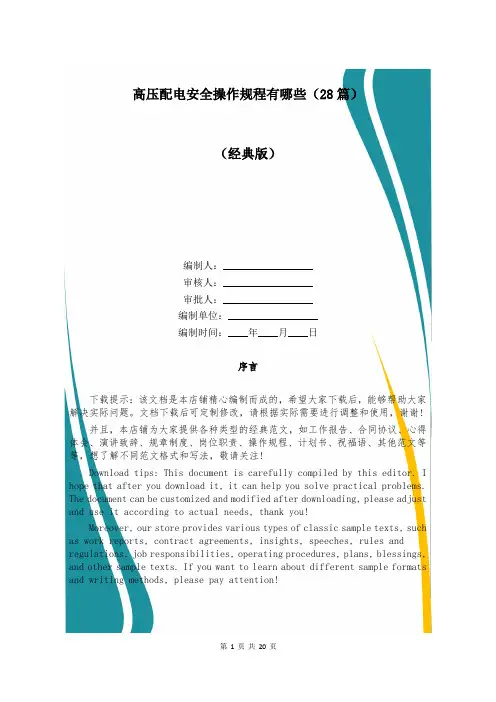

高压配电安全操作规程有哪些（28篇）（经典版）编制人：__________________审核人：__________________审批人：__________________编制单位：__________________编制时间：____年____月____日序言下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的经典范文，如工作报告、合同协议、心得体会、演讲致辞、规章制度、岗位职责、操作规程、计划书、祝福语、其他范文等等，想了解不同范文格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!Moreover, our store provides various types of classic sample texts, such as work reports, contract agreements, insights, speeches, rules and regulations, job responsibilities, operating procedures, plans, blessings, and other sample texts. If you want to learn about different sample formats and writing methods, please pay attention!高压配电安全操作规程有哪些（28篇）高压配电安全操作规程有哪些篇1高压配电室10kv系统停送电操作规程1.检查准备：- 确认停电申请已批准，了解停电范围和时间。

操作的配合
七、具有经“三审”批准生效的操作票 八、严格执行倒闸操作票相关流程 九、操作票必须按顺序执行，不得跳项和漏项，不准擅自 更改操作票内容及操作顺序 十、除特殊情况不得随意更换操作人和监护人 十一、操作中发生疑问或发现电气闭锁装置问题，应立即 停止操作，报告值班负责人，查明原因后，再决定是否继 续操作 十二、全部操作结束后，对操作过的设备进行复查，并向 发令人回令
倒闸操作的技术原则有哪些?
• （1）拉、合隔离开关前,应检查断路器位置 正确.
• （2）操作中不得随意解除防误闭锁装置. • （3）隔离开关机构故障时,不得强行.拉、
合.
• （4）停电操作应按断路器、负载侧隔离开
（7）旁路母线投入前,应在保护投入的情况下用旁路断路器 对旁路母线试充电一次. （8）装有自投装置的母联断路器在合闸前,应将该自投装置 退出运行. （9）倒闸操作中,严禁通过电压互感器、站用变压器的低压 线圈向高压线圈送电. （10）用断口带并联电容的断路器拉、合装有电磁型电压互 感器的空载母线时,应先将该电压互感器停用. （11）具备并列条件的站用变压器,并列前应先将其高压侧并 列,不同电压等级的站用电系统,转移负载时,低压侧负载应先 拉后合.
• 3）操作地线称“验电”、“挂”、“拆”。
• 如：在112-2线路侧验电，在101-4开关侧挂２ 号地线，在301-2主变侧挂３号地线等。挂地 线位置以刀闸为准，称“线路侧”、“开关侧 ”、“母线侧”、“主变侧”等。上述规定不 能包括时，按实际位置填写。母线上挂地线， 一般挂在某刀闸母线侧的引线上，故称“在 ***-*刀闸母线侧挂*号地线”。
5）拉合刀闸、手车式开关拉出或推入运行位置前检查开关 在拉开位置称“检查***拉开”。
，应立即停止操作并向发令人报告。待发 令人再行许可后，方可进行操作。不准擅自更改操作票，不准随 意解除闭锁装置。解锁工具(钥匙>应封存保管，所有操作人员和 检修人员禁止擅自使用解锁工具(钥匙)。若遇特殊情况需解锁操 作，应经运行管理部门防误操作装置专责人到现场核实无误并签 字后，由运行人员报告当值调度员，方能使用解锁工具(钥匙)。 单人操作、检修人员在倒闸操作过程中禁止解锁。如需解锁，应 待增派运行人员到现场，履行上述手续后处理。解锁工具(钥匙> 使用后应及时封存。

七、具有经“三审”批准生效的操作票 八、严格执行倒闸操作票相关流程 九、操作票必须按顺序执行，不得跳项和漏项，不准擅自 更改操作票内容及操作顺序 十、除特殊情况不得随意更换操作人和监护人 十一、操作中发生疑问或发现电气闭锁装置问题，应立即 停止操作，报告值班负责人，查明原因后，再决定是否继 续操作 十二、全部操作结束后，对操作过的设备进行复查，并向 发令人回令
倒闸操作的基本要求
4、操作中发生疑问时，应立即停止操作并向发令人报告。待发 令人再行许可后，方可进行操作。不准擅自更改操作票，不准 随意解除闭锁装置。解锁工具(钥匙>应封存保管，所有操作人 员和检修人员禁止擅自使用解锁工具(钥匙)。若遇特殊情况需 解锁操作，应经运行管理部门防误操作装置专责人到现场核实 无误并签字后，由运行人员报告当值调度员，方能使用解锁工 具(钥匙)。单人操作、检修人员在倒闸操作过程中禁止解锁。 如需解锁，应待增派运行人员到现场，履行上述手续后处理。 解锁工具(钥匙>使用后应及时封存。
GIS类设备、开关柜等设备可在刀闸操作处挂“禁止合闸，线 路有人工作”标示牌。如：在2211-2刀闸汇控柜操作按钮处挂 “禁止合闸，线路有人工作”标示牌。 如调度令内容与本条术语不一致，按调度令执行。 15）监控站操作称“确认**站一次系统画面正确” 16）设备检修后合刀闸前，检查送电范围内接地刀闸已拉开， 接地线已拆除，称“检查送电范围内接地刀闸已拉开，接地线 已拆除”。 17）倒母线过程中检查除母联刀闸、分段刀闸、PT刀闸外其余 刀闸已全部拉开。如：检查220kV-5甲母线上除2245甲-5、 2255甲-5、225甲-9外其余刀闸已全部拉开。
7）操作开关的控制开关、PT的二次开关、二次刀闸称“拉 开”、“合上”；操作交、直流熔断器和小车开关二次插件 称“给上”、“取下”。 如：拉开2245控制开关，拉开224-9PT二次刀闸，给上2245控 制保险，取下450二次插件。 8）操作二次压板、切换手把称“投入”、“退出”和“改 投”。 如：投入******压板，退出******压板，将******切换手把 由“**”改投“**”位置。 9）小车开关、接地车称“推入”、“拉至”。 如：将450小车由运行位置拉至试验位置，将450小车由试验 位置推入运行位置。 10）带路操作在合环后检查负荷分配。如：检查2246与2213 负荷分配正常。

10千伏**线安装柱上断路器标准化作业流程图
_
编号: ZDS-20211001 10kV**线安装柱上断路器作业指导书
编写：年月日审核：年月日批准：年月日工作负责人：
作业日期年月日时分至年月日时分
内蒙古东部电力有限公司-呼伦贝尔电业局-**供电局-配电班
1、范围
1.1本指导书适用于**供电局10kV**线安装柱上断路器作业。

2、引用文件
2.1国家电网公司《电力安全工作规程（电力线路部分）》
2.2GB50173-1992 《电气装置安装工程35kV及以下架空电力线路施工及验收规范》
2.3内蒙古东部电力有限公司《架空配电线路安装检修规程》
2.4内蒙古东部电力有限公司《中低压配电网建设与技术改造原则意见》
3、人员分工
4、材料
5、工器具
6、风险分析及防范措施
7、开工
8、作业内容
12、作业指导书执行情况评估。

B-手车（断路器）室 在断路器室内安装了特定的导轨，供断路器手车在内滑行与工作。手车能在工作位置、试验位置之间移动。静触头的隔板（活门）安装在手车室的后壁上。手车从试验位置移动到工作位置过程中，隔板自动打开，反方向移动手车则完全复合，从而保障了操作人员不触及带电体。
C-电缆室 电缆室内可安装电流互感器、接地开关、避雷器（过电压保护器）以及电缆等附属设备，并在其底部配制开缝的可卸铝板，以确保现场施工的方便。
19
机械闭锁功能
手车在“工作”位置，二次插头被锁定，不能被拔除。仅当接地开关分闸时，电缆室门才允许被打开，且只有关闭电缆室门后，接地开关才允许被分闸。当手车移开后，活门可用挂锁锁定。
20
电气闭锁功能
电气闭锁功能:断路器在分断状态,在该回路上的邻柜隔离小车非电流互感器小车才能摇动。隔离小车或电流互感器小车在“工作”位置时，在该回路的邻柜，断路器才能合闸。母线带电时，隔离小车或电流互感器小车不能拉出推进。母线带电时，接地开关不能进行操作。
开关柜二次插头被锁定示意图
17
五、高压开关柜“五防”
防止误分合断路器—断路器手车必须处于工作位置或试验位置时，断路器才能进行合、分闸操作。防止带负荷移动断路器手车—断路器手车只有在断路器处于分闸状态下才能进行拉出或推入工作位置的操作。防止带电合接地刀—断路器手车必须处于试验位置时，接地刀才能进行合闸操作。防止带接地刀送电—接地刀必须处于分闸位置时，断路器手车才能推入工作位置进行合闸操作。防止误入带电间隔—断路器手车必须处于试验位置，接地刀处于合闸状态时，才能打开后门；没有接地刀的开关柜必须在高压停电后（打开后门电磁锁），才能打开后门。
断路器与一次设备（母线）没有联系，失去操作电源（二次插头已经拔下），断路器处于分闸位置。

STATCOM配电网静止同步补偿器操作规范及检修、维护事项山东泰开电力电子有限公司2013年03月前言本规范适用于山东泰开电力电子有限公司生产的10kV电压等级的静止同步补偿器（Static Synchronous Compensator，以下简称STATCOM）的现场操作。

本操作规范分为5个部分：——第1部分：STATCOM简介——第2部分：STATCOM投入运行操作顺序——第3部分：STATCOM退出运行操作顺序——第4部分：STATCOM日常维护——第5部分：STATCOM常见故障以及解决方法一、S TATCOM简介无功功率的存在，使得电力输配电系统和重工业应用领域面临着各种各样的问题和挑战。

电力输配电面临电压波动、低功率因数以及电压失稳等问题；重工业应用，特别是快速、冲击性负荷，可能导致供电网络的电压不平衡、电压波动和闪变等电能质量问题。

动态无功功率的控制能够解决这些问题。

动态无功补偿装置STATCOM（Static Var Compensator），又称SVG（Static Var Generator）或SVC++，是目前无功功率控制领域内的最佳方案。

相对于传统的调相机、电容器、电抗器、以晶闸管控制电抗器TCR为主要代表的传统SVC等方式，STATCOM有着无可比拟的优势：能够提供从感性到容性的连续、平滑、动态、快速的无功功率补偿不仅不产生谐波，而且能在补偿无功功率的同时动态补偿谐波；而SVC中的TCR在补偿无功功率同时产生大量谐波占地面积小，是同容量传统SVC的1/3到1/2，集成度高，移动方便电流源特性，输出无功电流不受母线电压影响，SVC是阻抗型特性，输出电流随母线电压线性降低对系统参数不敏感，安全性与稳定性好，而SVC易随系统或装置参数变化而发生谐振或谐波电压放大，影响系统安全运行损耗为同容量SVC的一半左右，节能降耗效果显着能够短时补偿有功功率STATCOM是新一代静止无功补偿器产品，是无功补偿领域最新技术应用的代表。

10KV高压开关柜操作规程一、进线柜的送电操作（以Ⅰ段为例）1、检查进线柜状态应允许送电（第一、开关本身允许送电操作；第二、母联柜为冷备用状态；第三、本段出线开关均已分闸；第四、本段电阻柜隔离刀闸已合上，变压器已受电。

）2、副值填写操作票，经主值审核无误，操作时由副值操作，主值唱票并监护；3、操作人员操作时必须正确穿戴好高压绝缘手套和高压绝缘靴，并站立在高压绝缘地毯上；4、检查Ⅰ段PT柜1106（LAH06）摇至工作位；5、确认I段电阻柜（LZR01）隔离开关已在合位6、确认1#主变已受电；7、将Ⅰ段进线柜101（LAH08）断路器摇至工作位；8、将Ⅰ段进线柜101（LAH08）航空插头插上并扣牢靠，检查状态指示断路器已在工作位；9、合上控制回路小空气开关，检查指示灯及开关状态指示器均正常；10、远控合Ⅰ段进线柜101（LAH08）断路器，合闸时现场监护人员要远离高压开关柜；11、观察各显示仪表上的电压值及设备受电情况。

二、进线柜的停电操作（以Ⅰ段为例）1、副值填写操作票，经主值审核无误，操作时由副值操作，主值唱票并监护；2、操作人员操作时必须正确穿戴好高压绝缘手套和高压绝缘靴，并站立在高压绝缘地毯上；3、降本段母线负荷并同时退出电容补偿装置及滤波装置；4、检查各出线柜已分闸停电，检查进线柜的负荷已接近于0 ；5、分Ⅰ段进线柜101（LAH08）断路器，检查Ⅰ段进线柜断路器在分位；6、将Ⅰ段进线柜101（LAH08）断路器摇至试验位置；三、母联柜的送电1、检查母联柜状态应允许送电（第一、开关本身允许送电操作，第二、如果送上电，两台主变的电不会碰头，第三、要送电段母线上的出线开关均已分闸）2、副值填写操作票，经主值审核无误，操作时由副值操作，主值唱票并监护；3、操作人员操作时必须正确穿戴好高压绝缘手套和高压绝缘靴，并站立在高压绝缘地毯上；4、检查母线柜111断路器在试验位置，将提升柜111-1的小车摇至工作位置；5、合上母联柜111控制回路小空气开关，检查指示灯及开关状态指示器均正常；6、将母线柜111断路器摇至工作位；7、将母线柜111航空插头插上并扣牢靠，检查状态指示断路器已在工作位；7、远控合母线柜111断路器，合闸时现场监护人员要远离高压开关柜；8、观察各显示仪表上的电压值及设备受电情况。

10kv高压柜操作规程制定慕金辉审核中仑塑业,福建,有限公司复核批准标题 10kV高压开关柜操作规程文件类别附件份数编号版本发布日期总页码KYN96-12高压开关柜操作程序说明1. KYN96-12高压开关柜“五防”联锁操作要求:1.1. 防止误分合断路器—断路器手车必须处于工作位置或试验位置时，断路器才能进行合、分闸操作。

1.2. 防止带负荷移动断路器手车—断路器手车只有在断路器处于分闸状态下才能进行拉出或推入工作位置的操作。

1.3. 防止带电合接地刀—断路器手车必须处于试验位置或拉出柜外时，接地刀才能进行合闸操作。

1.4. 防止带接地刀送电—接地刀必须处于分闸位置时，断路器手车才能推入工作位置进行合闸操作。

1.5. 防止误入带电间隔—断路器手车必须处于试验位置，接地刀处于合闸状态时，才能打开电缆室后门;没有接地刀的开关柜必须在高压停电后(打开后门电磁锁)，才能打开后门。

注:KYN96-12高压开关柜在正常运行时，应闭门操作。

2. 送电操作程序:2.1. 通过转运小车将断路器手车(或PT手车、隔离手车、熔断器手车)推入开关柜;手车进柜时将转运小车前端的定位销插入定位孔后可靠锁定，此时将手车开关的左右把手同时向内拉至把手?位置并将手车推入开关柜的试验位置，然后将手车的左右把手同时向外推至把手?位置，使手车推进机构与开关柜可靠锁定。

第1页共5页文件编号:ZL-SCGY-ZD-001 版本:1.02.2. 将手车的二次航空插头插入开关柜的二次航空插座内，并用扣件锁定;2.3. 关闭开关柜后门(电缆室门)和前门(断路器室门);打开接地刀操作活门，用接地刀操作手柄(逆时针方向旋转)分开接地刀，抽出接地刀操作手柄关闭接地刀操作活门，并确认接地刀处于分闸状态，位置指示正确。

2.4. 检查二次仪表室内的控制、合闸、信号、交流及母线电压等电源开关(或二次熔断器)处于合闸状态，并测量电源电压属于正常范围后，关闭仪表室门。
