PHNIX地源三联供热泵机组运行原理 ①热水模式：压缩机 四通阀1 热水侧换热器 节流阀A 地源侧换热器 四通阀2 压缩机.
PHNIX地源三联供热泵机组运行原理 ②制冷模式：压缩机 四通阀1 四通阀2 换热器 节流 空调侧换热器 四通阀2
地源侧 压缩机.
PHNIX地源三联供热泵机组运行原理-制冷 ③制热模式：压缩机 四通阀1 四通阀2 热器 节流 地源侧换热器 四通阀2
PHNIX
芬
广东芬尼克兹节能设备有限公司
GuangDong PHNIX Eco-Energy Solution Ltd .
尼 克 兹
机组运行噪音小
1、PHNIX地源热泵机组采用高效柔性全封闭式压缩机； 2、完美的机组外壳； 3、机组运行噪音小，性能稳定耐用。

地源热泵的工作原理地源热泵是一种利用地下热能进行空调和供暖的环保节能设备。

它通过地下的稳定温度来提供热能或冷能，实现室内温度的调节。

下面将详细介绍地源热泵的工作原理。

一、地源热泵的组成部分地源热泵系统由地热换热器、热泵主机、室内机组以及管道系统等组成。

1. 地热换热器：地热换热器埋设在地下，通常有水平式和竖直式两种形式。

它通过与地下的土壤或地下水进行热交换，吸收地下的热能或冷能。

2. 热泵主机：热泵主机是地源热泵系统的核心部分，包括压缩机、膨胀阀、换热器等。

它通过循环工质的变化状态来实现热能的转移。

3. 室内机组：室内机组负责将热泵主机传输的热能或冷能释放到室内空间，实现室内温度的调节。

4. 管道系统：管道系统连接地热换热器、热泵主机和室内机组，将热能或冷能传输到各个部分。

二、地源热泵的工作原理地源热泵的工作原理可以分为制冷模式和供暖模式两种情况。

1. 制冷模式：在制冷模式下，地热换热器从地下吸收热能，然后通过管道系统将热能传输到热泵主机。

热泵主机中的压缩机将低温低压的工质压缩成高温高压的气体，然后通过换热器将热能释放到室内机组。

室内机组通过风扇将热能释放到室内空间，同时将室内空气中的热量吸收到热泵主机中。

最后，压缩机将工质冷却成低温低压的状态，循环再次开始。

2. 供暖模式：在供暖模式下，地热换热器从地下吸收热能，然后通过管道系统将热能传输到热泵主机。

热泵主机中的压缩机将低温低压的工质压缩成高温高压的气体，然后通过换热器将热能释放到室内机组。

室内机组通过风扇将热能释放到室内空间，提供供暖效果。

同时，室内机组将室内空气中的热量吸收到热泵主机中。

最后，压缩机将工质冷却成低温低压的状态，循环再次开始。

三、地源热泵的优势地源热泵具有以下几个优势：1. 高效节能：地源热泵利用地下稳定的温度进行热能交换，比传统的燃气锅炉和电加热器更加高效节能。

2. 环保节能：地源热泵不需要燃烧燃料，不产生废气和废水，减少了对环境的污染。

水源热泵与地源热泵优缺点的比较一、水源热泵深井技术介绍1、水源热泵原理地下水是一个巨大的天然资源，其热惰性极大，全年的温度波动很小，一般说来，埋藏于地表20M以下的浅表层地下水可常年维持在该地区年平均温度左右，是理想的天然冷热源。

水源热泵系统正是利用地下水的特性而工作的一种新型节能空调。

在水源热泵的水井系统中，水源热泵一般成井深度为50米到300米，因为此部分地下水主要由地表水补给，且不适宜饮用，故用于水源热泵中央空调是极佳选择水源中央空调系统的是由末端（室内空气处理末端等）系统，水源中央空调主机（又称为水源热泵）系统和水源水系统三部分组成。

为用户供热时，水源中央空调系统从水源中中提取低品位热能，通过电能驱动的水源中央空调主机（热泵）“泵”送到高温热源，以满足用户供热需求。

为用户供冷时，水源中央空调将用户室内的余热通过水源中央空调主机（制冷）转移到水源中，以满足用户制冷需求。

1.1系统原理图：制热工况为例（制冷工况可通过阀门切换来实现，即使水源水进冷凝器，蒸发器的冷冻循环水接用户系统），系统原理见下图：分类：水源热泵根据对水源的利用方式的不同，可以分为闭式系统和开式系统两种。

闭式系统是指在水侧为一组闭式循环的换热套管，该组套管一般水平或垂直埋于地下或湖水海水中，通过与土壤或海水换热来实现能量转移。

开式系统也就是通常所说的深井回灌式水源热泵系统。

通过建造抽水井群将地下水抽出，通过二次换热或直接送至水源热泵机组，经提取热量或释放热量后，由回灌井群回地下。

．水源热泵原理图：深井回灌开式环路地下水平式封闭环路2.水源热泵优点2.1高效节能水源热泵是目前空调系统中能效比(COP值)最高的制冷、制热方式，。

4~6，实际运行为7理论计算可达到．水源热泵机组可利用的水体温度冬季为12~22℃，水体温度比环境空气温度高，所以热泵循环的蒸发温度提高，能效比也提高。

而夏季水体温度为18~35℃，水体温度比环境空气温度低，所以制冷的冷凝温度降低，使得冷却效果好于风冷式和冷却塔式，从而提高机组运行效率。

地源热泵供暖方案地源热泵（Ground Source Heat Pump, 简称GSHP）是一种利用地下热能进行空调供暖的环保能源技术。

它通过利用地下稳定的热源，将低温热能转化为高温热能，为建筑提供供暖和制冷服务。

本文将介绍地源热泵供暖方案及其优势。

一、地源热泵供暖原理地源热泵供暖采用了地热能资源，其原理可通过以下几个步骤来解释：1. 地下热能吸收：通过地下水循环、地下水循环泵和地下回水管等设备，将地下储存的热能通过吸热剂吸收到地源热泵中。

2. 热泵系统循环：地源热泵将吸热剂中获得的低温热能传给蒸发器，将低温液态制冷剂转化为低温蒸气。

3. 压缩和加热过程：低温蒸汽被压缩成高温蒸汽，蒸汽冷凝释放出高温热能。

4. 供暖系统传热：高温热能通过换热器传导给供暖系统，供暖系统将热能以空气或水的形式传输到室内，实现供暖效果。

二、地源热泵供暖方案的优势1. 高效节能：地源热泵供暖系统利用地下稳定的温度资源，不依赖外界环境温度，能够在较低的运行能力下提供稳定的热能。

相比传统燃煤、电采暖等方式，节能效果显著，能够减少能源消耗和碳排放。

2. 环保低碳：地源热泵供暖过程中，不产生燃烧废气和烟尘，无热量和噪音污染，对周围环境没有负面影响。

地源热泵是一种清洁、环保的供暖方式。

3. 稳定舒适：地源热泵供暖系统能够保持持续稳定的供热温度，并具有自动调控功能，可以根据室内温度和需求进行智能调节，使室内温度始终保持在舒适范围内。

4. 多功能应用：地源热泵系统不仅可以满足供暖需求，还可以提供制冷、热水等多种功能。

它可以通过调节工作模式，将热泵逆向工作从而实现室内空调效果。

三、地源热泵供暖系统的应用地源热泵供暖系统广泛应用于居住区、办公楼、商场、学校等各类建筑。

对于冷气困扰、能源需求高的地区，地源热泵供暖系统具有重要的应用前景。

1. 居住区：地源热泵供暖系统可以满足大规模居住区的供暖需求。

它的高效节能和环保特点使其成为未来城市发展的首选供热方式。

04
地源热泵系统组成
地下埋管系统
深埋管换热器
地源热泵中的地下埋管系统主要 由深埋管换热器组成，其主要作 用是通过管内的介质与地下土壤
进行热交换。
U型管或双U型管
深埋管换热器通常采用U型管或 双U型管，这种形状的管道可以 增加与土壤的接触面积，提高换
热效率。
回填材料
在深埋管换热器周围需要填充特 定的回填材料，以帮助改善土壤
03
土壤类型
土壤类型对地源热泵系统的性能也有影响。不同的土壤类型具有不同的
导热性能，从而影响热交换效率。
系统性能测试与评估
实验室测试
在实验室中模拟地源热泵系统的运行，通过改变不同的参数（如埋管深度、循环介质等） ，测试系统的性能指标，如能效比、制冷/制热能力等。
现场测试
在实际工程现场对地源热泵系统进行测试，通过实际运行数据评估系统的性能。
可持续
地源热泵是一种可再生的能源利用技术，因为地球的土壤和水中蕴含 着几乎无限的冷热能量。
影响因素分析
01 02
地理条件
地源热泵系统的性能受到地理位置的影响。在寒冷地区，地下温度较低 ，需要更长的埋管来吸收土壤中的热量。而在温暖地区，地下温度较高 ，埋管深度可以减少。
气候条件
气候条件也会影响地源热泵系统的性能。在潮湿的地区，地下水源充足 ，但可能存在腐蚀和结垢问题，需要采取相应的防护措施。
02
地源热泵系统特点
优点
高效节能
地源热泵系统利用地球表面浅层地热资源作为冷 热源，能够高效地转换和利用能源，比传统空调 系统节能30%左右。
运行稳定
地源热泵系统受气候影响较小，运行稳定，能够 提供恒定的室内温度和湿度。
环境友好

地源热泵工作原理及分类地源热泵是一种利用地下热能进行热量转移的设备，它能够实现供暖、制冷和热水供应。

地源热泵系统由地热换热器、热泵机组、热水储存装置和控制系统组成。

下面将详细介绍地源热泵的工作原理及分类。

一、地源热泵的工作原理地源热泵利用地下热能进行热量转移，其工作原理基于热力学的基本原理。

地下温度相对稳定，一般在10℃到25℃之间，比空气温度更适合热泵的工作。

地源热泵的工作原理如下：1. 地热换热器：地热换热器是地源热泵系统中的关键组件，它通过埋设在地下的地源回路与地下热能进行热量交换。

地热换热器一般有水平埋管和垂直埋管两种形式。

水平埋管是将管道埋设在地下，通过管道与地下热能进行热量交换。

垂直埋管是将管道垂直埋设在地下，通过管道与地下热能进行热量交换。

2. 热泵机组：热泵机组是地源热泵系统中的核心部分，它包括压缩机、膨胀阀、冷凝器和蒸发器。

热泵机组的工作过程如下：首先，压缩机将低温低压的制冷剂吸入，然后通过压缩提高其温度和压力，进而将高温高压的制冷剂送入冷凝器。

在冷凝器中，制冷剂释放热量并冷却，然后通过膨胀阀降低温度和压力，进入蒸发器。

在蒸发器中，制冷剂吸收地热换热器中的热量，从而实现热量转移。

3. 热水储存装置：热水储存装置用于存储地源热泵系统产生的热水，以满足供热和热水供应的需求。

热水储存装置一般包括水箱和相应的管道连接。

4. 控制系统：控制系统用于监测和控制地源热泵系统的运行状态，包括温度、压力和流量等参数的监测和调节。

二、地源热泵的分类根据地热换热器的不同形式，地源热泵可以分为水平埋管地源热泵和垂直埋管地源热泵两种类型。

1. 水平埋管地源热泵：水平埋管地源热泵是将地热换热器的管道水平埋设在地下，通过与地下热能进行热量交换来实现热泵的工作。

水平埋管地源热泵适用于土地面积较大的场所，如农田、公园等。

它的优点是安装方便、成本较低，但需要较大的土地面积。

2. 垂直埋管地源热泵：垂直埋管地源热泵是将地热换热器的管道垂直埋设在地下，通过与地下热能进行热量交换来实现热泵的工作。

GROUND SOURCE HEAT PUMP SYSTEM
地源热泵系统简介
地源热泵空调

二十世纪七十年代以来，欧美发达国家大力推 广的空调科技，以其环保、节能、高效的特点， 倍受新建筑的欢迎。 以土壤作为其热来源，利用地表浅层土壤温度 全年相对稳定的特点，通过深埋土壤的闭环境 系统进行热交换来达到向建筑物供暖、供热的 目的，是一种节能、高效、环保的利用能源的 方式。
土壤交换地源热泵工作原理图
应用案列
北京 –地源热泵系统特点
运行费用低 绿色环保 运行可靠
维护简单
价格比较
价格比较
小结
地热供暖空调，集制冷和供暖于一身。 运行费用比风冷热泵节能40%,比电采暖节能 70%，比燃气炉效率提高48%，所需制冷剂比 一般热泵空调减少50%。 24小时恒温空间，四季如春。 总之，地源热泵系统具有传统空调系统无法比 拟的优势，是一项适应节约型社会、循环型经 济的先进科技。

水源热泵与常规空调技术相比，有以下优点：1、地源热泵属经济有效的节能技术地能或地表浅层地热资源的温度一年四季相对稳定，冬季比环境空气温度高，夏季比环境空气温度低，是很好的热泵热源和空调冷源，这种温度特性使得地源热泵比传统空调系统运行效率要高40%，因此要节能和节省运行费用40%左右。

另外，地能温度较恒定的特性，使得热泵机组运行更可靠、稳定，也保证了系统的高效性和经济性。

据美国环保署EPA估计，设计安装良好的地源热泵，平均来说可以节约用户30～40％的供热制冷空调的运行费用。

2、地源热泵技术属可再生能源利用技术地源热泵是利用了地球表面浅层地热资源（通常小于400米深）作为冷热源，进行能量转换的供暖空调系统。

地表浅层地热资源可以称之为地能，是指地表土壤、地下水或河流、湖泊中吸收太阳能、地热能而蕴藏的低温位热能。

地表浅层是一个巨大的太阳能集热器，收集了47％的太阳能量，比人类每年利用能量的500倍还多。

它不受地域、资源等限制，真正是量大面广、无处不在。

这种储存于地表浅层近乎无限的可再生能源，使得地能也成为清洁的可再生能源一种形式。

3、节水省地以地表水为冷热源，向其放出热量或吸收热量，不消耗水资源，不会对其造成污染；省去了锅炉房及附属煤场、储油房、冷却塔等设施，机房面积大大小于常规空调系统，节省建筑空间，也有利于建筑的美观。

4、地源热泵环境效益显著地源热泵的污染物排放，与空气源热泵相比，相当于减少40％以上，与电供暖相比，相当于减少70％以上，如果结合其它节能措施节能减排会更明显。

虽然也采用制冷剂，但比常规空调装置减少25％的充灌量；属自含式系统，即该装置能在工厂车间内事先整装密封好，因此，制冷剂泄漏机率大为减少。

该装置的运行没有任何污染，可以建造在居民区内，没有燃烧，没有排烟，也没有废弃物，不需要堆放燃料物的场地，废且不用远距离输送热量。

5、地源热泵一机多用，应用范围广地源热泵系统可供暖、空调，还可供生活热水，一机多用，一套系统可以替换原来的锅炉加空调的两套装置或系统；可应用于宾馆、购物商场、家电电脑办公楼、学校等建筑，更适合于别墅住宅的采暖、空调。

１ 地源热泵系统的优点
毒等带回含水层 ， 造成细菌或病毒污染 ， 危及人畜的健康 。 （ ） 目前国内没有对地源 热 泵 系 统 专 门 的 评 价 标 准 ， 因 ４ 此急需建立有效的评价标 准 。 通 过 对 地 源 热 泵 系 统 性 能 的 评价 ， 形成有效的行业约束 ， 就可以遏止该技术在推广方面 存在的盲目性 ， 避免出现许多 系 统 的 回 灌 阻 塞 、 设备运行不 正常等问题 。
２ ０ １ ０ 年第 ２ ２期

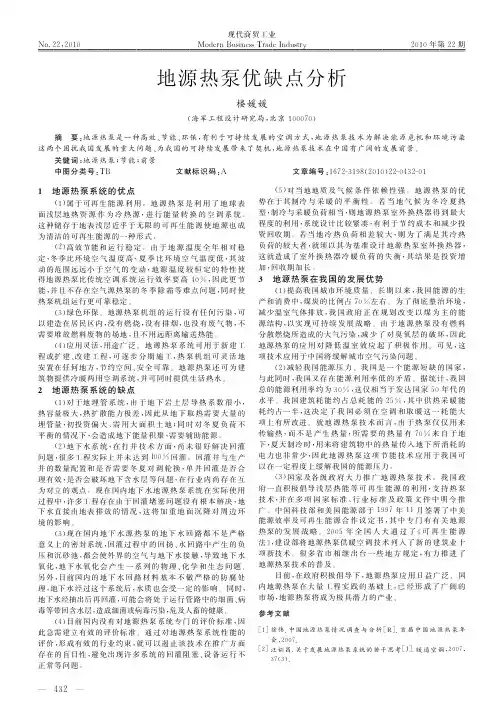

地源热泵优缺点分析
