浅析S-Video视频端子及其使用随着存储技术的提高和播放软件的完善，PC电脑中可以存贮、播放大量的各种格式的影像资料，但是一般PC电脑显示器的尺寸偏小，观看时达不到理想的视觉效果。
不过，我们可以使用PC电脑主机或笔记本电脑作为播放机，利用液晶电视或大屏幕电视，随时随地观看电脑中的影像资料。
目前， PC电脑和笔记本电脑显卡大都是配有TV OUT接口的，利用它便可以实现在电视上观看电脑中的影像资料。
TV OUT接口主要包括以下三种：一种是VGA接口，VGA接口是绝大多数显卡都具备的接口类型，但这需要电视上具备VGA接口才能实现，而带有此接口的电视相对还较少，同时多是一些价格较贵的产品，普及程度不高。
另外一种则是复合视频（RCA）接口，即AV接口。
虽然AV接口实现了音频和视频的分离传输，避免了因为音/视频混合干扰而导致的图像质量下降，但由于AV接口传输的仍然是一种亮度/色度（Y/C）混合的视频信号，需要显示设备对其进行亮/色分离和色度解码才能成像，这种先混合再分离的过程必然会造成色彩信号的损失，色度信号和亮度信号也会有很大的相互干扰，从而影响最终输出的图像质量。
图1：黄色为复合AV信号中的video端口，黑色为S端子接口图2自上而下所示：分别为9针、7针和4针S端子。
最后一种则是目前应用最广泛、输出效果更好的S端子接口。
S-Video端子又称亮色分离端子，是一种专业视频标准接口，只传输视频信号，与音频无关。
S并不是Super，而是Separate，是分离的意思，将视频信号的色度信号 C 和亮度信号Y进行分离，分别以不同的通道进行传输，减少影像传输过程中的“分离”、“合成”的过程，减少转化过程中的损失，同时降低信号之间的互扰，减轻视频节目输出时亮度和色度相互干扰的问题，以得到更佳的显示效果。
S-Video端子输出接口支持设备的最大显示分辨率为1024 x768。
目前市场上常见的S端子有三种：4针、7针和9针。
我们知道目前很多工业相机的图像数据采集都是基于DirectShow的，常见的有映美精等。
DirectShow是微软公司提供的一套在Windows平台上进行流媒体处理的开发包，与DirectX开发包一起发布。
DirectShow为多媒体流的捕捉和回放提供了强有力的支持。
运用DirectShow，我们可以很方便地从支持WDM驱动模型的采集卡上捕获数据，并且进行相应的后期处理乃至存储到文件中。
它广泛地支持各种媒体格式，包括Asf、Mpeg、Avi、Dv、Mp3、Wave等等，使得多媒体数据的回放变得轻而易举。
另外，DirectShow还集成了DirectX其它部分（比如DirectDraw、DirectSound）的技术，直接支持DVD的播放，视频的非线性编辑，以及与数字摄像机的数据交换。
更值得一提的是，DirectShow提供的是一种开放式的开发环境，我们可以根据自己的需要定制自己的组件。
笔者使用visual studio 2005 来开发了基于DirectShow的视频捕获软件，并用开发的软件对映美精相机进行了测试。
本软件不但可以实现对相机的视频捕获，而且还可以抓取图像帧。
软件运行时自动搜索所连接的相机，预览后可以对相机参数进行设置。
下面是软件的主界面。
预览视频后可以对视频格式和图像参数进行设置。
开始预览时，捕获的视频是黑白的，我们将颜色空间设置为UYVY即可捕获彩色视频。
下面是捕获的一帧图像，图像质量虽然没有映美精自带的软件效果好，但已经实现了所需各项基本功能，接下来的工作将会进一步提高软件性能。
另外我们还可以捕获视频，点击“捕获视频”按钮，输入要保持的文件名，注意要以.avi后缀结尾，点确定就开始捕获视频。
从我们开发的软件可以看到，映美精的相机能够很好的支持DirectShow的驱动，我们的软件对映美精相机的识别是如此的容易。
接下来我们将继续开发基于其它驱动的图像捕获软件，为最终实现在一个软件中识别各种相机而努力。

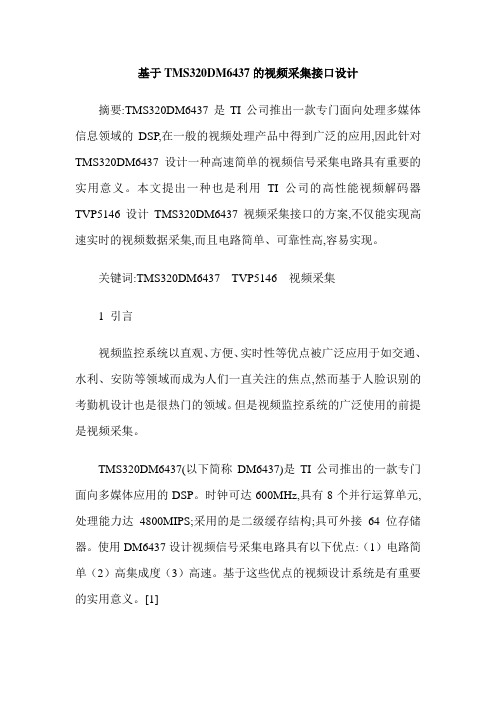

基于TMS320DM6437的视频采集接口设计摘要:TMS320DM6437是TI公司推出一款专门面向处理多媒体信息领域的DSP,在一般的视频处理产品中得到广泛的应用,因此针对TMS320DM6437设计一种高速简单的视频信号采集电路具有重要的实用意义。
本文提出一种也是利用TI公司的高性能视频解码器TVP5146设计TMS320DM6437视频采集接口的方案,不仅能实现高速实时的视频数据采集,而且电路简单、可靠性高,容易实现。
关键词:TMS320DM6437 TVP5146 视频采集1 引言视频监控系统以直观、方便、实时性等优点被广泛应用于如交通、水利、安防等领域而成为人们一直关注的焦点,然而基于人脸识别的考勤机设计也是很热门的领域。
但是视频监控系统的广泛使用的前提是视频采集。
TMS320DM6437(以下简称DM6437)是TI公司推出的一款专门面向多媒体应用的DSP。
时钟可达600MHz,具有8个并行运算单元,处理能力达4800MIPS;采用的是二级缓存结构;具可外接64位存储器。
使用DM6437设计视频信号采集电路具有以下优点:（1）电路简单（2）高集成度（3）高速。
基于这些优点的视频设计系统是有重要的实用意义。
[1]DM6437的内部集成了存储视频数据的FIFO和视频的行、场同步信号,如果使用DM6437来做视频采集系统的话只需要在一块前端视频采集芯片即可。
本文提出一种利用TI公司的高性能视频解码器TVP5146设计DM6437视频接口的方法。
该方法不仅能实现高速实时的视频数据采集,且无需外加CPLD逻辑控制电路和FIFO缓存,具有电路简单、可靠性高、容易实现等优点。
本文首先介绍DM6437的视频端口,然后论述利用TVP5146来实现DM6437视频采集接口的方法。
2 DM6437视频端口TMS320DM6437提供了VPSS视频处理子系统,方便与各种视频格式接口。
可实现PAL/NTSC标准模拟视频输入,本系统采用的TVP5146是由TI公司推出的一款低功耗,超小封装的高性能视频解码器。
视频监控部分常见设备参数简介1. 摄像头参数摄像头是视频监控系统中最常见的设备之一，它负责将采集到的图像或视频信号转换为电信号进行传输。
以下是一些常见的摄像头参数：分辨率分辨率是指摄像头可以拍摄的图像或视频的清晰度和细节程度。
通常以像素为单位来表示，如1280x720或1920x1080。
分辨率越高，图像或视频就越清晰。
帧率帧率是指摄像头每秒钟所拍摄的图像或视频的帧数。
常见的帧率有24帧/秒、30帧/秒和60帧/秒。
帧率越高，视频播放时的流畅度就越好。
视角视角是指摄像头拍摄到的图像或视频的范围。
通常以度数来表示，如90度或120度。
视角越大，摄像头可以拍摄到的范围就越广。
光圈光圈是指摄像头镜头的光线传递能力，影响摄像头的拍摄效果在低照度环境下。
通常以F值表示，如F1.4或F2.8。
较小的光圈值表示更高的光线透过能力。
2. 录像机参数录像机（DVR、NVR）是视频监控系统中用于存储和管理摄像头采集到的图像或视频的设备。
以下是一些常见的录像机参数：通道数通道数是指录像机可以连接的摄像头数量。
常见的通道数有4通道、8通道和16通道。
通道数越多，录像机可以连接的摄像头就越多。
存储容量存储容量是指录像机内部硬盘可以存储的图像或视频的大小。
通常以TB （Terabytes）为单位来表示，如1TB或2TB。
存储容量越大，录像机可以存储的图像或视频数量就越多。
压缩方式是指录像机对图像或视频进行压缩的方式。
常见的压缩方式有H.264、H.265和MPEG-4。
不同的压缩方式会影响图像或视频的质量和文件大小。
网络接口网络接口是指录像机连接网络的接口，通常是通过以太网接口或Wi-Fi连接。
网络接口的稳定性和速度对于远程访问和管理录像机非常重要。
3. 存储设备参数存储设备是视频监控系统中用于存储和备份摄像头采集到的图像或视频的设备。
以下是一些常见的存储设备参数：存储类型存储类型是指存储设备的存储介质，常见的存储类型有硬盘、固态硬盘和网络存储设备（NAS）。
![[整理版]常用视频输入输出格式](https://img.taocdn.com/s1/m/cfa06d0ac381e53a580216fc700abb68a882ad58.png)
一、传输接口按照发展先后来概述：(1)CVBS：Composite Video Broadcast Signal，复合视频广播信号。
它是最早期的一种图像数据传输方法，是将模拟视频信号和声音信号结合，并调制到视频载波之前的一种格式。
复合视频包含色差（色调和饱和度）和亮度信息，并将它们同步在消隐脉冲中，用同一信号传输。
这种接口有3根线：白（左声道）、红（右声道）、黄（视频信号），如图所示：由于是采用亮度和色度信号频谱间置方法复合在一起，所以会导致亮、色的串扰以及清晰度降低等问题。
(2)S-video：即S端子，它是将亮度信号Y和色度信号C分开传输，这样就可确保亮度和色度信号不相互干扰。
(3)VGA：Video Graghic Array，又叫显示绘图阵列，它采用非对称分布的15Pin 连接方式，共有15针，分成3排，每排5个孔。
(4)DVI：Digital Visual Interface，即数字视频接口。
它采用全数字传输，可有效降低干扰和提高性能。
对于DVI接口，有很多规范，常见的是DVI-D（Digital）和DVI-I（Integrated），DVI-I只能传输数字信号，可以用它来连接显卡和平板电视等。
(5)HDMI：High Definition Multimedia Interface，即高清晰度多媒体接口。
它与DVI不同，可以同时传输视频和音频信号，由于音频和视频信号采用同一条电缆，可大大简化系统的安装。
除了上述有代表性的接口之外，另外还有一些典型接口，比如：色差分量接口（三基色输入）、SCART（欧洲通用视频接口）、BNC端口输入（R、G、B、行同步、场同步5个连接头），SDI（串行数字接口）等等。
二、视频输出的数字信号格式相关名词：ITU:International Telecommunications Union （国际电信联盟）ITU-R:Radiocommunication sector of ITU （国际电信联盟无线电通信部门）CCIR:International Radio Consultative Committee （国际无线电咨询委员会）ITU-R BT.601(CCIR601旧称)：16位数据传输，21芯，Y、U、V信号同时传输ITU-R BT.656(CCIR656旧称)：8位数据传输，9芯，串行视频传输，不需要同步信号，传输速率是601的2倍（先传Y，后传UV）即：CCIR601要通过行、场同步两根信号线来传递行、场同步信息；而CCIR656不需要这两根信号线，它可通过8位数据线实现“软”同步。
[方案]基于Linux视频驱动接口V4L2视频采集编程Linux系统中，视频设备被当作一个设备文件来看待，设备文件存放在 /dev 目录下，完整路径的设备文件名为: /dev/video0 .视频采集基本步骤流程如下: 打开视频设备，设置视频设备属性及采集方式、视频数据处理，关闭视频设备，如下图所示:一、打开视频设备打开视频设备非常简单，在V4L2中，视频设备被看做一个文件。
使用open函数打开这个设备:1.用非阻塞模式打开摄像头设备int cameraFd;cameraFd = open("/dev/video0", O_RDWR | O_NONBLOCK);2.如果用阻塞模式打开摄像头设备，上述代码变为:cameraFd = open("/dev/video0", O_RDWR);关于阻塞模式和非阻塞模式应用程序能够使用阻塞模式或非阻塞模式打开视频设备，如果使用非阻塞模式调用视频设备，即使尚未捕获到信息，驱动依旧会把缓存(DQBUFF)里的东西返回给应用程序。
二、Linux视频设备驱动常用控制命令使用说明设置视频设备属性通过ioctl来进行设置，ioctl有三个参数，分别是fd, cmd,和parameter,表示设备描述符，控制命令和控制命令参数。
Linux 视频设备驱动接口V4L2支持的常用控制命令如下:1(控制命令 VIDIOC_ENUM_FMT功能: 获取当前视频设备支持的视频格式。
参数说明:参数类型为V4L2的视频格式描述符类型 struct v4l2_fmtdesc 返回值说明: 执行成功时，函数返回值为 0;struct v4l2_fmtdesc 结构体中的 .pixelformat和 .description 成员返回当前视频设备所支持的视频格式;使用举例:-------------------------------------------------------------------------------------------------struct v4l2_fmtdesc fmt;memset(&fmt, 0, sizeof(fmt));fmt.index = 0;fmt.type = V4L2_BUF_TYPE_VIDEO_CAPTURE;while ((ret = ioctl(dev, VIDIOC_ENUM_FMT, &fmt)) == 0) {fmt.index++;printf("{ pixelformat = ''%c%c%c%c'', description = ''%s'' }\n", fmt.pixelformat & 0xFF, (fmt.pixelformat >> 8) & 0xFF,(fmt.pixelformat >> 16) & 0xFF, (fmt.pixelformat >> 24) & 0xFF, fmt.description);}---------------------------------------------------------------------------------------------------------------2(控制命令VIDIOC_QUERYCAP功能: 查询视频设备的功能 ;参数说明:参数类型为V4L2的能力描述类型struct v4l2_capability ; 返回值说明: 执行成功时，函数返回值为 0;函数执行成功后，structv4l2_capability 结构体变量中的返回当前视频设备所支持的功能;例如支持视频捕获功能V4L2_CAP_VIDEO_CAPTURE、V4L2_CAP_STREAMING等。
图像采集卡工作原理
图像采集卡是一种专门用于采集和处理图像数据的硬件设备。
其工作原理可以分为以下几个步骤：
1. 信号输入：图像采集卡通常具有各种不同类型的输入接口，如模拟视频接口（如Composite、S-Video、Component）和数字视频接口（如HDMI、DVI、DisplayPort）。
它们可以接收来自各种摄像头、监控摄像机、视频播放器或电视信号源的图像信号。
2. 信号转换：采集卡接收到的信号通常是模拟视频信号，需要将其转换为数字格式以便计算机进行处理。
这一步骤通常包括模拟到数字的转换，也就是将模拟信号通过模数转换器（ADC）转换为数字信号。
3. 数据处理：图像采集卡会对接收到的数字图像数据进行处理和优化。
这包括图像解码、降噪、增强、色彩校准等操作，以确保输出的图像质量达到较高的标准。
4. 存储和传输：处理后的图像数据可以进行存储，并通过计算机的总线接口（如PCI、PCIe）传输到计算机内存中。
这样，计算机就可以直接访问并进一步处理这些图像数据，如显示、编辑、分析等。
5. 驱动和软件支持：为了让图像采集卡能够正常工作，需要安装相应的驱动程序和支持软件。
这些软件可以提供图像采集、图像处理、配置参数调整等功能，使用户能够进行自定义设置
和操作。
需要注意的是，图像采集卡的工作原理可能会因不同的品牌和型号而略有差异，但大体上都会包含以上几个步骤。
JMC-VT600 视频采集卡
产品品牌：巨渺科技
型号：JMC-VT600
功能用途：JMC-V600是一款新型的PCI-E接口的视频采集卡。
随着技术的升级换代，市场上很多品牌计算机已经不带PCI而支持PCI-E。
它采用的是PCI-E接口可以满足新一代接口视频图像采集需求。
产品提供完整SDK也支持标准DirectShow开发。
产品概述:
支持黑白、彩色信号的图像采集，可接收各种视频源的标准视频信号，可动静态采集视频图象，非标准图像最大点频可达205Mhz。
彩色图像卡具备独有的RCS硬件真彩矫正功能，采集卡画质清晰、色彩高保真，功能完善、兼容性好。
适合图象变化和运动快的场合，比如生物医学各种内镜图象的采集；可采集到要求图象细节非常清晰的图象，比如各种彩色黑白B 超影像。
具兼容性好、性价比高等特点。
基本参数：
分辨率:最大可达768X576
视频接口：AV复合视频、S-Video
制式：标准NTSC/PAL
接口类型：PCI-E
操作系统支持：32位
性能特点
· A/D采样位数10 bit
·可实时采集PAL制、NTSC制标准黑白/彩色信号
·最大采集分辨率：768 × 576 (PAL) / 640 × 480 (NTSC)
·一路复合视频和一路S-Video视频选一输入，可快速切换
·亮度、对比度、色调、饱和度可由软件调节
·硬件完成图像比例缩放。
视频采集卡常见输入输出接口介绍现在的高清电视机和高清电视节目已近是人们高清娱乐的主要内容之一了，随着视频清晰度的不断上升，先后诞生了不少视频接口，可以说视频接口是实现高清的基础，不管是早期的还是最新的接口，现在很多视频接口还在继续使用，通过各种信号转换器/视频采集卡，AV,S-VIDEO转VGA AV,S-VIDEO转HDMI，色差转VGA，色差转HDMI等等，图像提升几倍，效果更好。
常见的视频采集卡输入输出接口还是很值得我们去了解的。
想看到清晰度高质量好的视频，视频信号的采集、传输、处理等视频技术固然很重要，但是数码产品的视频输入输出接口一样值得去考虑。
说到各种接口、各种转接头又有谁能如数家珍呢？通常我们也称之为RCA接口或者复合AV接口，一般复合AV线的输出或输入都采用与音响相同的梅花形RCA端子，用红色和白色分别表示左右声道，视频信号用黄色端子。
复合信号传输方便、设备结构简单、成本低。
AV接口(RCARCA)可以算是TV的改进型接口，外观方面有了很大不同。
分为了3条线，分别为：音频接口(红色与白色线，组成左右声道)和视频接口(黄色)。
由三个独立的RCA插头(又叫梅花接口、RCA接口)组成的，其中的V接口连接混合视频信号，为黄色插口;L接口连接左声道声音信号，为白色插口;R接口连接右声道声音信号，为红色插口。
参考图示：AV接口/复合视频(CVBS)接口/RCA接口复合视频(Composite)通常采用黄色的RCA(莲花插座)接头。
“复合”含义是同一信道中传输亮度和色度信号的模拟信号，但电视机如果不能很好的分离这两种信号，就会出现虚影。
音频接口和视频接口成对使用，通常都是白色的音频接口和黄色的视频接口，采用RCA(莲花头)进行连接，使用时只需要将带莲花头的标准AV 线缆与相应接口连接起来即可。
AV接口实现了音频和视频的分离传输，这就避免了因为音/视频混合干扰而导致的图像质量下降，但由于AV 接口传输的仍然是一种亮度/色度(Y/C)混合的视频信号，需要对其进行亮/ 色分离和色度解码才能成像，在先混合，再分离处理过程中必然会造成信号的丢失或失真，色度信号和亮度信号也会有很大的机会相互干扰。
由于亮度/色度(Y/C)混合的视频信号处理方式所固有的技术缺陷，AV 视频接口的应用就有了极大的限制。
DVI(Digital Visual Interface)接口说白了，是在AV接口的基础上采用数字信号显示视频信号。
DVI(Digital Visual Interface)接口与VGA都是电脑中最常用的接口，与VGA不同的是，DVI 可以传输数字信号，不用再进过数模转换，所以画面质量非常高。
参考图示：DVI(Digital Visual Interface)接口目前，很多高清电视上也提供了DVI接口。
需要注意的是，DVI接口有多种规范，常见的是DVI-D(Digital)和DVI-I(Intergrated)。
DVI-D只能传输数字信号，大家可以用它来连接显卡和平板电视。
DVI-I则在DVI-D可以和VGA相互转换。
目前的DVI接口分为两种：一个是DVI-D接口，只能接收数字信号，接口上只有3排8列共24个针脚，其中右上角的一个针脚为空。
不兼容模拟信号。
参考图示：DVI-D接口另外一种则是DVI-I接口，可同时兼容模拟和数字信号。
兼容模拟幸好并不意味着模拟信号的接口D-Sub接口可以连接在DVI-I接口上，而是必须通过一个转换接头才能使用，一般采用这种接口的显卡都会带有相关的转换接头。
参考图示：DVI-I接口DVI接口主要用于与具有数字显示输出功能的计算机显卡相连接，显示计算机的RGB信号。
DVI(Digital Visual Interface)数字显示接口，是数字显示接口标准。
DVI数字端子比标准VGA端子信号要好，数字接口保证了全部内容采用数字格式传输，保证了主机到监视器的传输过程中数据的完整性，基本上无干扰信号引入，可以得到更清晰的图像。
S端子/S-Video接口S-Video英文全称Separate Video，快捷优秀清晰度更高的视频传输方式，S-Video(也称二分量视频接口)，Separate Video 的意义就是将Video 信号分开传送。
S端子实际上是一种五芯接口，由两路视亮度信号、两路视频色度信号和一路公共屏蔽地线共五条芯线组成,是目前应用最普遍的视频接口之一。
参考图示：S端子/S-Video接口S端子(S-Video)连接采用Y/C(亮度/色度)分离式输出，使用四芯线传送信号，接口为四针接口。
接口中，两针接地，另外两针分别传输亮度和色度信号。
带S-Video接口的显卡和视频设备( 譬如模拟视频采集/ 编辑卡电视机和准专业级监视器电视卡/电视盒及视频投影设备等)同AV 接口相比由于它不再进行Y/C混合传输因此也就无需再进行亮色分离和解码工作，极大地提高了图像的清晰度。
因为分别传送亮度和色度信号，S端子效果要好于复合视频。
不过S端子的抗干扰能力较弱，所以S端子线的长度最好不要超过7米。
S-Video虽不是最好的，但考虑到目前的市场状况和综合成本等其它因素，它还是应用最普遍的视频接口。
VGA接口/D-SubVGA(Video Graphics Array)/D-Sub接口。
采用非对称分布的15pin 连接方式，共有15针，分成3排，每排5个孔。
参考图示：VGA接口/D-SubVGA接口是显卡上应用最为广泛的接口类型，绝大多数显卡都带有此种接口。
它传输红、绿、蓝模拟信号以及同步信号(水平和垂直信号)。
使用VGA连接设备，线缆长度最好不要超过10米，而且要注意接头是否安装牢固，否则可能引起图像中出现虚影。
将显存内以数字格式存储的图像( 帧) 信号在RAMDAC 里经过模拟调制成模拟高频号，然后再输出到等离子成像，这样VGA信号在输入端( 等离子内) ，就不必像其它视频信号那样还要经过矩阵解码电路的换算。
由视频成像原理可知VGA的视频传输过程是最短的，所以VGA 接口无串扰无电路合成分离损耗等。
现在很多视频处理设备都用VGA接口，比喻vga 切换器，vga 分配器，当然还有采集设备VGA采集卡等，已近成为最有发展前景的视频接口。
色差(Component)/YPbPr /YCbCr色差接口色差(Component)通常标记为Y/Pb/Pr，用红、绿、蓝三种颜色来标注每条线缆和接口。
绿色线缆(Y)，传输亮度信号。
蓝色和红色线缆(Pb和Pr)传输的是颜色差别信号。
色差(Component)/YPbPr /YCbCr色差接口色差接口是在S接口的基础上，把色度(C)信号里的蓝色差(b)、红色差(r)分开发送，其分辨率可达到600线以上。
它通常采用YPbPr 和YCbCr两种标识，前者表示逐行扫描色差输出，后者表示隔行扫描色差输出。
色差的效果要好于S端子，因此不少DVD以及高清播放设备上都采用该接口。
如果使用优质的线材和接口，即使采用10米长的线缆，色差线也能传输优秀的画面。
视频色差输入接口，YUV YCbCr Y/B-Y/B-Y等标记的接口标识，接口色差端口，也称分量视频接口。
通常采用YPbPr 和YCbCr两种标识，前者表示逐行扫描色差输出，后者表示隔行扫描色差输出。
在视频输出和颜色处理过程中就统一忽略绿色差Cg 而只保留Y Cr Cb ，这便是色差输出的基本定义。
作为S-Video的进阶产品色差输出将S-Video传输的色度信号C分解为色差Cr和Cb，避免了混合解码并再次分离的过程，也保持了色度通道的最大带宽，只需要经过反矩阵解码电路就可以还原为RGB三原色信号成像，缩短了视频源到显示器视频信号通道，避免了传输过程的图像失真。
HDMI接口/HDMI(High Definition Multimedia Interface)接口参考图示：HDMI(High Definition Multimedia Interface)接口HDMI(High Definition Multimedia Interface)接口是最近才出现的接口，它同DVI一样是传输全数字信号的。
不同的是HDMI接口不仅能传输高清数字视频信号，还可以同时传输高质量的音频信号。
同时功能跟射频接口相同，不过由于采用了全数字化的信号传输，不会像射频接口那样出现画质不佳的情况。
对于没有HDMI接口的用户，可以用适配器将HDMI接口转换位DVI接口，但是这样就失去了音频信号。
高质量的HDMI线材，即使长达20米，也能保证优质的画质。
BNC接口/同轴电缆卡环形接口参考图示：BNC接口/同轴电缆卡环形接口BNC(同轴电缆卡环形)接口主要用于连接高端家庭影院产品以及专业视频设备。
BNC电缆有5个连接头，分别接收红、绿、蓝、水平同步和垂直同步信号。
BNC接头是由R、G、B三原色信号及行同步，场同步五个独立信号接头组成，主要用于连接工作站等对扫描频率要求很高的系统。
BNC接口可以隔绝视频输入信号，使信号相互间干扰减少，且信号带宽要比普通15针D型接口大，可达到更佳的信号响应效果。
BNC电缆有5个连接头用于接收红、绿、蓝、水平同步和垂直同步信号。
BNC 接头有别于普通15针D-SUB标准接头的特殊显示器接口。
由R、G、B三原色信号及行同步、场同步五个独立信号接头组成。
BNC接头可以让视频信号互相间干扰减少，可达到最佳信号响应效果。
此外，由于BNC接口的特殊设计，连接非常紧，不必担心接口松动而产生接触不良。
通常用于工作站和同轴电缆连接的连接器，标准专业视频设备输入、输出端口。
BNC 接头可以隔绝视频输入信号，使信号相互间干扰减少，且信号频宽较普通D-SUB 大，可达到最佳信号响应效果。
IEEE 1394接口参考图示：IEEE 1394接口IEEE 1394也称为火线或iLink，它能够传输数字视频和音频及机器控制信号，具有较高的带宽，且十分稳定。
通常它主要用来连接数码摄像机、DVD录像机等设备。
IEEE 1394接口有两种类型：6针的六角形接口和4针的小型四角形接口。
6针的六角形接口可向所连接的设备供电，而4针的四角形接口则不能。
参考图示：常用数字视频输入输出接口常见接口转接AV可以转S端子，VGA可以转色差线，VGA可以用转接器转成BNC，DVI可以用转接器转成HDMI(无音频信号);DVI可以转VGA;AV接口/复合视频(CVBS)接口/RCA接口不过现在的数码产品基本上都支持几种常见的信号格式，自带视频输入接口也多，因此计算机一般只要求有串口即可，两个串口的计算机是最常见的选择。
以前热门一时的AV接口，而如今人们更愿意选择S端子或者色差，因为不但方便，而且能够获得更好的画质，考虑到市场个人经济和其他因素，视频输入输出接口的选择还是有讲究的。
