异径接头理论重量表

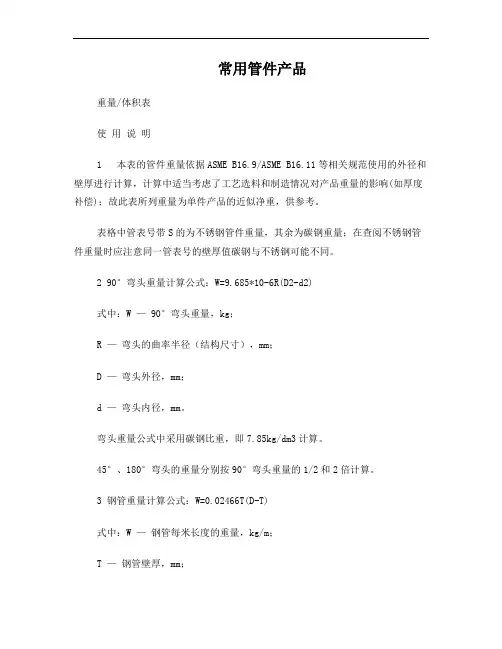

常用管件产品 重量/体积表常用管件产品重量/体积表使用说明1本表的管件重量依据ASME B16.9/ASME B16.11等相关规范使用的外径和壁厚进行计算，计算中适当考虑了工艺选料和制造情况对产品重量的影响(如厚度补偿)；故此表所列重量为单件产品的近似净重，供参考。

表格中管表号带S的为不锈钢管件重量，其余为碳钢重量；在查阅不锈钢管件重量时应注意同一管表号的壁厚值碳钢与不锈钢可能不同。

2 90°弯头重量计算公式：W=9.685*10-6R(D2-d2)式中：W — 90°弯头重量，kg；R — 弯头的曲率半径（结构尺寸），mm；D — 弯头外径，mm；d — 弯头内径，mm。

弯头重量公式中采用碳钢比重，即7.85kg/dm3计算。

45°、180°弯头的重量分别按90°弯头重量的1/2和2倍计算。

3钢管重量计算公式：W=0.02466T(D-T)式中：W — 钢管每米长度的重量，kg/m；T — 钢管壁厚，mm；D — 钢管外径，mm。

钢管重量公式中采用碳钢比重，即7.85kg/dm3计算；奥氏体不锈钢管的重量为上式重量的1.015倍。

4对焊管件的重量表中列出的为常用规格的重量，对于未列入表中的同一公称通径、不同壁厚的产品重量，可用估算公式进行重量的大致估算：Q=Wt/T式中：Q — 估算的对焊管件重量，kg；W — 表中同一公称通径已列出壁厚的产品重量，kg；t — 估算的对焊管件的产品壁厚值，mm；T — 表中同一公称通径已列出壁厚的产品壁厚值，mm。

5本表所列体积为单件产品外部轮廓体积并考虑了装箱时所占的空间，即表中所示的近似体积为单件产品所占包装物的近似体积，供参考；使用时应注意套装时体积的计算以及小件产品体积是否需要考虑等因素。

1 对焊管件2 承插焊和螺纹管件3 支管座附录A钢管的壁厚和每米重量21。

常用管件产品重量/体积表使用说明1 本表的管件重量依据ASME B16.9/ASME B16.11等相关规范使用的外径和壁厚进行计算，计算中适当考虑了工艺选料和制造情况对产品重量的影响(如厚度补偿)；故此表所列重量为单件产品的近似净重，供参考。

表格中管表号带S的为不锈钢管件重量，其余为碳钢重量；在查阅不锈钢管件重量时应注意同一管表号的壁厚值碳钢与不锈钢可能不同。

2 90°弯头重量计算公式：W=9.685*10-6R(D2-d2)式中：W —90°弯头重量，kg；R —弯头的曲率半径（结构尺寸），mm；D —弯头外径，mm；d —弯头内径，mm。

弯头重量公式中采用碳钢比重，即7.85kg/dm3计算。

45°、180°弯头的重量分别按90°弯头重量的1/2和2倍计算。

3 钢管重量计算公式：W=0.02466T(D-T)式中：W —钢管每米长度的重量，kg/m；T —钢管壁厚，mm；D —钢管外径，mm。

钢管重量公式中采用碳钢比重，即7.85kg/dm3计算；奥氏体不锈钢管的重量为上式重量的1.015倍。

4 对焊管件的重量表中列出的为常用规格的重量，对于未列入表中的同一公称通径、不同壁厚的产品重量，可用估算公式进行重量的大致估算：Q=Wt/T式中：Q —估算的对焊管件重量，kg；W —表中同一公称通径已列出壁厚的产品重量，kg；t —估算的对焊管件的产品壁厚值，mm；T —表中同一公称通径已列出壁厚的产品壁厚值，mm。

5 本表所列体积为单件产品外部轮廓体积并考虑了装箱时所占的空间，即表中所示的近似体积为单件产品所占包装物的近似体积，供参考；使用时应注意套装时体积的计算以及小件产品体积是否需要考虑等因素。

1 对焊管件1.1 对焊90°长半径弯头BW 90°L/R ELBOW1.2 对焊90°短半径弯头BW 90°S/R ELBOW1.3 对焊等径三通 BW STRAIGHT TEE1.4 对焊异径管 BW REDUCER1.5 对焊管帽 BW CAP1.6 翻边短节 LAP JOINT STUB EDN2 承插焊和螺纹管件2.1 承插焊90°弯头SW 90°ELBOW2.2 承插焊45°弯头SW 45°ELBOW2.3 承插焊三通 SW TEE2.4 承插焊四通 SW CROSS2.5 承插焊双承口管箍 SW COUPLING2.6 承插焊管帽 SW CAP。

托盘、槽式直通桥架RDQJ-C-1A序号型号规格A×B 理论重量kg1 C-1A-1 50×25 7.952 C-1A-2 100×50 13.123 C-1A-3 150×75 18.674 C-1A-4 200×100 28.325 C-1A-5 250×125 35.576 C-1A-6 300×150 42.037 C-1A-7 400×200 65.538 C-1A-8 500×200 75.479 C-1A-9 600×200 85.1910 C-1A-10 800×200 105.49扁形直通桥架终端封头KXQJ-C-1B 序号型号规格理论重量kgA1×B1 A×B1 C-1B-1 43×18 50×25 0.212 C-1B-2 93×43 100×50 0.33 C-1B-3 143×68 150×75 0.494 C-1B-4 190×90 200×100 1.115 C-1B-5 240×115 250×125 2.316 C-1B-6 290×140 300×150 2.737 C-1B-7 387×187 400×200 3.688 C-1B-8 487×187 500×200 4.19 C-1B-9 587×187 600×200 4.7410 C-1B-10 787×187 800×200 5.92扁形水平等径弯通KXQJ-C-2A序号型号规格理论重量kgA×B L1 C-2A-1 50×25 350 1.272 C-2A-2 100×50 400 4.033 C-2A-3 150×75 450 0.494 C-2A-4 200×100 500 1.115 C-2A-5 250×125 550 2.316 C-2A-6 300×150 600 2.737 C-2A-7 400×200 800 3.688 C-2A-8 500×200 900 4.19 C-2A-9 600×200 1000 4.7410 C-2A-10 800×200 1200 5.92垂直等径上弯通KXQJ-C-2B序号型号规格理论重量kgA×B L1 C-2B-1 50×25 325 1.092 C-2B-2 100×50 350 3.333 C-2B-3 150×75 375 4.754 C-2B-4 200×100 400 9.545 C-2B-5 250×125 425 11.836 C-2B-6 300×150 600 18.547 C-2B-7 400×200 600 33.358 C-2B-8 500×200 600 39.359 C-2B-9 600×200 600 50.4910 C-2B-10 800×200 600 58.53垂直等径下弯通KXQJ-C-2C序号型号规格理论重量kgA×B L1 C-2C-1 50×25 325 0.882 C-2C-2 100×50 350 3.523 C-2C-3 150×75 375 5.564 C-2C-4 200×100 400 11.475 C-2C-5 250×125 425 14.226 C-2C-6 300×150 450 22.657 C-2C-7 400×200 600 43.778 C-2C-8 500×200 600 47.549 C-2C-9 600×200 600 55.2810 C-2C-10 800×200 600 68.69垂直等径左下弯通KXQJ-C-2D序号型号规格理论重量kgA×B L1 L21 C-2D-1 50×25 350 325 1.112 C-2D-2 100×50 400 350 3.83 C-2D-3 150×75 450 375 5.44 C-2D-4 200×100 500 400 11.85 C-2D-5 250×125 550 425 14.996 C-2D-6 300×150 600 450 23.827 C-2D-7 400×200 800 600 46.378 C-2D-8 500×200 900 600 56.649 C-2D-9 600×200 1000 600 69.5810 C-2D-10 800×200 1200 600 94.69垂直等径右下弯通KXQJ-C-2E序号型号规格理论重量kgA×B L1 L21 C-2E-1 50×25 350 325 1.112 C-2E-2 100×50 400 350 3.83 C-2E-3 150×75 450 375 5.44 C-2E-4 200×100 500 400 11.85 C-2E-5 250×125 550 425 14.996 C-2E-6 300×150 600 450 23.827 C-2E-7 400×200 800 600 46.378 C-2E-8 500×200 900 600 56.649 C-2E-9 600×200 1000 600 69.5810 C-2E-10 800×200 1200 600 94.69垂直等径左上弯通KXQJ-C-2F序号型号规格理论重量kgA×B L1 L21 C-2F-1 50×25 625 325 1.12 C-2F-2 100×50 650 350 3.843 C-2F-3 150×75 675 375 5.434 C-2F-4 200×100 700 400 10.825 C-2F-5 250×125 725 425 13.956 C-2F-6 300×150 750 450 20.537 C-2F-7 400×200 1000 600 41.828 C-2F-8 500×200 1000 600 49.319 C-2F-9 600×200 1000 600 62.3610 C-2F-10 800×200 1000 600 93.41垂直等径右上弯通KXQJ-C-2G序号型号规格理论重量kgA×B L1 L21 C-2G-1 50×25 350 325 1.12 C-2G-2 100×50 400 350 3.843 C-2G-3 150×75 450 375 5.434 C-2G-4 200×100 500 400 10.825 C-2G-5 250×125 550 425 13.956 C-2G-6 300×150 600 450 20.537 C-2G-7 400×200 800 600 41.828 C-2G-8 500×200 900 600 49.319 C-2G-9 600×200 1000 600 62.3610 C-2G-10 800×200 1200 600 93.41扁形水平等径三通KXQJ-C-3A序号型号规格理论重量kgA×B L1 L21 C-3A-1 50×25 350 325 1.12 C-3A-2 100×50 400 350 3.843 C-3A-3 150×75 450 375 5.434 C-3A-4 200×100 500 400 10.825 C-3A-5 250×125 550 425 13.956 C-3A-6 300×150 600 450 20.537 C-3A-7 400×200 800 600 41.828 C-3A-8 500×200 900 600 49.319 C-3A-9 600×200 1000 600 62.3610 C-3A-10 800×200 1200 600 93.41上垂直等径三通KXQJ-C-3B序号型号规格理论重量kgA×B L1 L2 L31 C-3G-1 50×25 650 350 325 1.272 C-3G-2 100×50 700 400 350 5.013 C-3G-3 150×75 750 450 375 6.974 C-3G-4 200×100 800 500 400 14.445 C-3G-5 250×125 850 550 425 18.156 C-3G-6 300×150 900 600 600 28.917 C-3G-7 400×200 1200 800 600 55.698 C-3G-8 500×200 1300 900 600 66.429 C-3G-9 600×200 1400 1000 600 75.5210 C-3G-10 800×200 1600 1200 600 105.91上平异径接头(一)KXQJ-C-5A序号型号规格长度L 理论重量kgA1×B1-A2×B21 C-5A-1 50×25-100×50 350 1.162 C-5A-2 50×25-150×75 400 1.833 C-5A-3 50×25-200×100 450 3.264 C-5A-4 50×25-250×125 500 4.085 C-5A-5 50×25-300×150 550 7.856 C-5A-6 50×25-400×200 700 14.767 C-5A-7 50×25-500×200 800 198 C-5A-8 50×25-600×200 900 24.019 C-5A-9 50×25-800×200 1100 36.6810 C-5A-10 50×25-150×75 350 2.0311 C-5A-11 50×25-200×100 400 3.512 C-5A-12 50×25-250×125 450 4.3413 C-5A-13 50×25-300×150 500 8.0514 C-5A-14 50×25-400×200 650 15.0815 C-5A-15 50×25-500×200 750 19.3916 C-5A-16 50×25-600×200 850 24.2117 C-5A-17 50×25-800×200 1050 35.3218 C-5A-18 50×25-200×100 350 3.2819 C-5A-19 50×25-250×125 400 4.4720 C-5A-20 50×2, 5-300×150 450 7.8522 C-5A-22 50×25-500×200 700 19.2623 C-5A-23 50×25-600×200 800 24.1224 C-5A-24 150×75-800×200 1000 35.5525 C-5A-25 200×100-250×125 350 4.226 C-5A-26 200×100-300×150 400 7.4227 C-5A-27 200×100-400×200 550 14.2728 C-5A-28 200×100-500×20 650 18.7329 C-5A-29 200×100-600×200 750 23.730 C-5A-30 200×100-800×200 950 35.1531 C-5A-31 250×125-300×150 350 6.8532 C-5A-32 250×125-400×200 500 13.8533 C-5A-33 250×125-500×20 600 18.1434 C-5A-34 250×125-600×200 700 23.4435 C-5A-35 250×125-800×200 900 34.8436 C-5A-36 300×150-400×200 450 15.237 C-5A-37 300×150-500×20 550 19.8738 C-5A-38 300×150-600×200 650 2539 C-5A-39 300×150-800×200 850 35.4940 C-5A-40 300×150-500×20 500 39.0341 C-5A-41 300×150-300×200 600 50.5842 C-5A-42 300×150-800×200 800 65.2243 C-5A-43 300×150-600×200 500 44.3144 C-5A-44 300×150-800×200 700 70.5345 C-5A-45 300×150-800×200 600 63上平异径接头(二)KXQJ-C-5B序号型号规格长度L 理论重量kg A1×B1-A2×B21 C-5B-1 50×25-100×50 350 1.162 C-5B-2 50×25-150×75 400 1.833 C-5B-3 50×25-200×100 450 3.264 C-5B-4 50×25-250×125 500 4.085 C-5B-5 50×25-300×150 550 7.856 C-5B-6 50×25-400×200 700 14.767 C-5B-7 50×25-500×200 800 198 C-5B-8 50×25-600×200 900 24.019 C-5B-9 50×25-800×200 1100 36.6810 C-5B-10 50×25-150×75 350 2.0311 C-5B-11 50×25-200×100 400 3.512 C-5B-12 50×25-250×125 450 4.3413 C-5B-13 50×25-300×150 500 8.0514 C-5B-14 50×25-400×200 650 15.0815 C-5B-15 50×25-500×200 750 19.3917 C-5B-17 50×25-800×200 1050 35.3218 C-5B-18 50×25-200×100 350 3.2819 C-5B-19 50×25-250×125 400 4.4720 C-5B-20 50×25-300×150 450 7.8521 C-5B-21 50×25-400×200 600 14.8322 C-5B-22 50×25-500×200 700 19.2623 C-5B-23 50×25-600×200 800 24.1224 C-5B-24 150×75-800×200 1000 35.5525 C-5B-25 200×100-250×125 350 4.226 C-5B-26 200×100-300×150 400 7.4227 C-5B-27 200×100-400×200 550 14.2728 C-5B-28 200×100-500×20 650 18.7329 C-5B-29 200×100-600×200 750 23.730 C-5B-30 200×100-800×200 950 35.1531 C-5B-31 250×125-300×150 350 6.8532 C-5B-32 250×125-400×200 500 13.8533 C-5B-33 250×125-500×20 600 18.1434 C-5B-34 250×125-600×200 700 23.4435 C-5B-35 250×125-800×200 900 34.8436 C-5B-36 300×150-400×200 450 15.237 C-5B-37 300×150-500×20 550 19.8738 C-5B-38 300×150-600×200 650 2539 C-5B-39 300×150-800×200 850 35.4940 C-5B-40 300×150-500×20 500 39.0341 C-5B-41 300×150-300×200 600 50.5842 C-5B-42 300×150-800×200 800 65.2243 C-5B-43 300×150-600×200 500 44.3144 C-5B-44 300×150-800×200 700 70.5345 C-5B-45 300×150-800×200 600 63下平异径接头(一)KXQJ-C-5C序号型号规格长度L 理论重量kg A1×B1-A2×B21 C-5C-1 50×25-100×50 350 1.162 C-5C-2 50×25-150×75 400 1.833 C-5C-3 50×25-200×100 450 3.264 C-5C-4 50×25-250×125 500 4.085 C-5C-5 50×25-300×150 550 7.856 C-5C-6 50×25-400×200 700 14.767 C-5C-7 50×25-500×200 800 198 C-5C-8 50×25-600×200 900 24.019 C-5C-9 50×25-800×200 1100 36.6810 C-5C-10 50×25-150×75 350 2.0312 C-5C-12 50×25-250×125 450 4.3413 C-5C-13 50×25-300×150 500 8.0514 C-5C-14 50×25-400×200 650 15.0815 C-5C-15 50×25-500×200 750 19.3916 C-5C-16 50×25-600×200 850 24.2117 C-5C-17 50×25-800×200 1050 35.3218 C-5C-18 50×25-200×100 350 3.2819 C-5C-19 50×25-250×125 400 4.4720 C-5C-20 50×25-300×150 450 7.8521 C-5C-21 50×25-400×200 600 14.8322 C-5C-22 50×25-500×200 700 19.2623 C-5C-23 50×25-600×200 800 24.1224 C-5C-24 150×75-800×200 1000 35.5525 C-5C-25 200×100-250×125 350 4.226 C-5C-26 200×100-300×150 400 7.4227 C-5C-27 200×100-400×200 550 14.2728 C-5C-28 200×100-500×20 650 18.7329 C-5C-29 200×100-600×200 750 23.730 C-5C-30 200×100-800×200 950 35.1531 C-5C-31 250×125-300×150 350 6.8532 C-5C-32 250×125-400×200 500 13.8533 C-5C-33 250×125-500×20 600 18.1434 C-5C-34 250×125-600×200 700 23.4435 C-5C-35 250×125-800×200 900 34.8436 C-5C-36 300×150-400×200 450 15.237 C-5C-37 300×150-500×20 550 19.8738 C-5C-38 300×150-600×200 650 2539 C-5C-39 300×150-800×200 850 35.4940 C-5C-40 300×150-500×20 500 39.0341 C-5C-41 300×150-300×200 600 50.5842 C-5C-42 300×150-800×200 800 65.2243 C-5C-43 300×150-600×200 500 44.3144 C-5C-44 300×150-800×200 700 70.5345 C-5C-45 300×150-800×200 600 63下平异径接头(二)KXQJ-C-5D序号型号规格长度L 理论重量kg A1×B1-A2×B21 C-5D-1 50×25-100×50 350 1.162 C-5D-2 50×25-150×75 400 1.833 C-5D-3 50×25-200×100 450 3.264 C-5D-4 50×25-250×125 500 4.085 C-5D-5 50×25-300×150 550 7.857 C-5D-7 50×25-500×200 800 198 C-5D-8 50×25-600×200 900 24.019 C-5D-9 50×25-800×200 1100 36.6810 C-5D-10 50×25-150×75 350 2.0311 C-5D-11 50×25-200×100 400 3.512 C-5D-12 50×25-250×125 450 4.3413 C-5D-13 50×25-300×150 500 8.0514 C-5D-14 50×25-400×200 650 15.0815 C-5D-15 50×25-500×200 750 19.3916 C-5D-16 50×25-600×200 850 24.2117 C-5D-17 50×25-800×200 1050 35.3218 C-5D-18 50×25-200×100 350 3.2819 C-5D-19 50×25-250×125 400 4.4720 C-5D-20 50×25-300×150 450 7.8521 C-5D-21 50×25-400×200 600 14.8322 C-5D-22 50×25-500×200 700 19.2623 C-5D-23 50×25-600×200 800 24.1224 C-5D-24 150×75-800×200 1000 35.5525 C-5D-25 200×100-250×125 350 4.226 C-5D-26 200×100-300×150 400 7.4227 C-5D-27 200×100-400×200 550 14.2728 C-5D-28 200×100-500×20 650 18.7329 C-5D-29 200×100-600×200 750 23.730 C-5D-30 200×100-800×200 950 35.1531 C-5D-31 250×125-300×150 350 6.8532 C-5D-32 250×125-400×200 500 13.8533 C-5D-33 250×125-500×20 600 18.1434 C-5D-34 250×125-600×200 700 23.4435 C-5D-35 250×125-800×200 900 34.8436 C-5D-36 300×150-400×200 450 15.237 C-5D-37 300×150-500×20 550 19.8738 C-5D-38 300×150-600×200 650 2539 C-5D-39 300×150-800×200 850 35.4940 C-5D-40 300×150-500×20 500 39.0341 C-5D-41 300×150-300×200 600 50.5842 C-5D-42 300×150-800×200 800 65.2243 C-5D-43 300×150-600×200 500 44.3144 C-5D-44 300×150-800×200 700 70.5345 C-5D-45 300×150-800×200 600 ----文章来自:小方空间论坛(/) 详细出处请参考：/thread-1214-1-1.html。

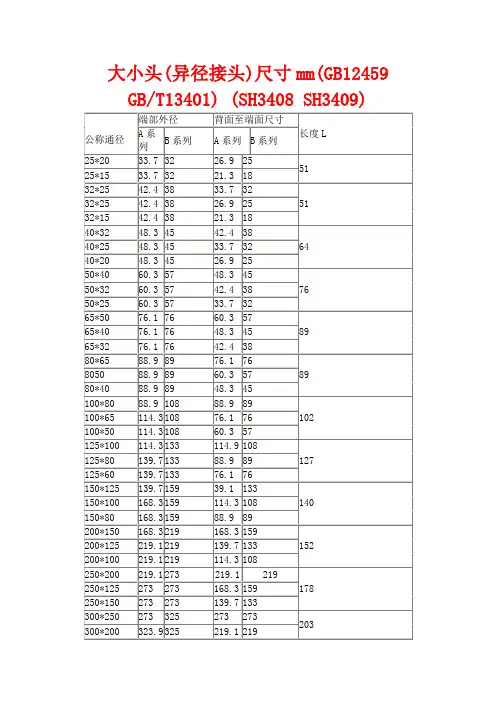

大小头(异径接头)尺寸mm(GB12459 GB/T13401) (SH3408 SH3409)无缝同心异径接头无缝偏心异径接头焊制同心异径管焊制偏心异径管等径三通执行标准：GB12459 ,SHJ , HGJ,ANST,JIS,DIN,ISO,B16.5等,外形美观，表面平整光滑，耐酸碱，抗防腐，质感性能强，材质：304，304L,316,316L 等，使用压力:PN0.25MPa ,PN0.6MPa ,PN1.0MPa,PN1.6MPa ,PN2.5MPa 。

等径三通尺寸mm(GB12459,GB/T1401)（SH3408，SH3409）等径三通注：o本表仅列出等径三通尺寸，异径三通在表列公称通径范围均能生产。

o碟式绕筋焊制三通系列按GB87-1101标准（压力等级≤Mpa）生产。

o可按顾客图纸生产其他形式的三通。

90°长弯头材质为不锈钢304 316 304L 316L 409L 202 321、碳钢,低合金钢,合金钢等，用于制药，乳品，石油，啤酒，饮料，化工，水利，电力等，重量以产品理论重量为准。

180°长弯头适用介质为气体、液体、蒸汽;被广泛用于石油,化工,电利,建筑,水利等各种大型工程.产品质量符合出口及国家执行产品高压管件产品标准.产品工艺标准及质量控制：进料—理化—下料—热锻成型—热处理—检验—金加工—成品检验—标识—成品检验—标识—包装打字—发运.90°短弯头计算公式：0.0387*S(D-S)R/1000 式中 S=壁厚mm D=外径mm R=弯曲半径mm，90°短弯头（肘管）体积是对应中空管圆环体积的1/4。

180°短弯头是用优质碳素钢、不锈钢耐酸钢和低合金钢无缝管制作而成的。

主要用于管道安装中的一种连接管件,用于管道拐弯处的连接。

45°弯头主要用于管道安装中的一种连接管件,用于管道拐弯处的连接。

45°弯头的分类：1.以材质划分碳钢，铸钢，合金钢，不锈钢，铜，铝合金，塑料，氩硌沥，ppc等。
