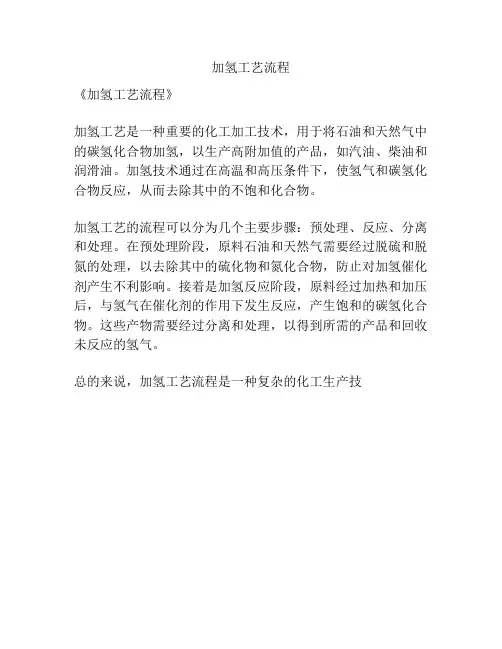

加氢工艺流程
《加氢工艺流程》
加氢工艺是一种重要的化工加工技术，用于将石油和天然气中的碳氢化合物加氢，以生产高附加值的产品，如汽油、柴油和润滑油。
加氢技术通过在高温和高压条件下，使氢气和碳氢化合物反应，从而去除其中的不饱和化合物。
加氢工艺的流程可以分为几个主要步骤：预处理、反应、分离和处理。
在预处理阶段，原料石油和天然气需要经过脱硫和脱氮的处理，以去除其中的硫化物和氮化合物，防止对加氢催化剂产生不利影响。
接着是加氢反应阶段，原料经过加热和加压后，与氢气在催化剂的作用下发生反应，产生饱和的碳氢化合物。
这些产物需要经过分离和处理，以得到所需的产品和回收未反应的氢气。
总的来说，加氢工艺流程是一种复杂的化工生产技。
一、装置简介1、装置组成装置组成：装置由反应部分（包括新氢、循环氢联合压缩机组）、分馏部分、干气脱硫部分、公用工程部分组成。
2、生产方案柴油加氢精制装置采用加氢精制催化剂DN200，以直馏柴油和催化裂化柴油混合油为原料，经过催化加氢反应进行脱硫、脱氢、烯烃饱和及部分芳烃饱和，生产精制柴油，保证柴油达到GB2522000轻柴油质量标准。
二、主要工艺技术路线1、原料油过滤为了防止放反应器因进料中的固体颗粒堵塞导致压降过大而造成的非正常停工，在装置内设置自动反冲洗过滤器，脱除原料油中大于25微米的固体颗粒。
2、原料油惰性气体保护因为原料油与空气接触会生成聚合物和胶质，为有效防止结垢，原料油缓冲罐采用脱硫燃料气气封。
3、高压空冷器前注水加氢过程中生成的H2S、NH3，在一定温度下会生成NH4HS结晶，沉积在空冷器管束中，导致系统压降增大。
因此在反应流出物进入空冷器前注入脱盐水来溶解铵盐结晶析出。
4、高压换热器采用双壳程、螺纹锁紧环形式，提高换热效率，减少换热面积，节省投资。
5、从工艺流程的优化、高效换热设备的应用、新型内构件的设计技术应用等多方面考虑，采用综合节能技术，降低装置的能耗。
6、采用炉前混氢方案，提高换热器效率和减缓加热炉结焦程度。
7、采用板焊结构热壁反应器。
反应器内件包括入口扩散器、分配盘、冷氢箱、出口收集器等，使进入反应器中催化剂床层的物流分布均匀，催化剂床层的径向温差小。
8、反应器入口温度通过调节加热炉燃料来控制，第二、第三床层入口温度通过调节急冷氢量来控制。
三、装置工艺流程原则工艺流程图附后，工艺流程叙述如下：1、反应部分原料油自装置外来，首先经原料油/低分油换热器（E1109）与低分油换热，然后通过原料油过滤器（F11101）进行过滤，除去原料中大于25μm的颗粒，过滤后的原料油进原料油聚结器脱水，然后进入原料油缓冲罐（V1101），再经加氢进料泵（P1101A/B）升压后，在流量控制下，与混合氢混合作为混合进料。
生物柴油加氢工艺流程全文共四篇示例，供读者参考第一篇示例：生物柴油是一种由植物油或动物油转化而来的燃料，被广泛应用于交通运输和工业生产中。
在生物柴油生产过程中，加氢工艺是一种重要的技术手段，可以提高生物柴油的品质和性能。
下面我们将介绍生物柴油加氢工艺流程及其原理。
一、生物柴油加氢工艺简介生物柴油加氢是一种通过催化剂作用将生物柴油中的不饱和化合物和杂质转化为饱和烃的过程。
这种工艺可以有效降低生物柴油的凝固点、改善燃烧性能和减少废气排放。
一般来说，生物柴油加氢包括催化裂化、沉淀脱硫、氢解等步骤。
1. 催化裂化催化裂化是生物柴油加氢的第一步，通过将原料与催化剂接触，在高温高压条件下，将大分子链的生物柴油分解为较小的碳氢化合物。
这个过程可以有效减少不饱和烃和杂质的含量，提高生物柴油的质量。
2. 沉淀脱硫沉淀脱硫是生物柴油加氢工艺的第二步，用于去除生物柴油中的硫化物。
硫化物是生物柴油中的一种有害物质，容易损坏催化剂和污染环境。
通过将生物柴油与脱硫剂反应，可以将硫化物转化为不溶于油中的硫酸盐或硫代硼酸盐，然后通过沉淀分离的方式将其去除。
3. 氢解1. 提高生物柴油的品质和性能，减少废气排放。
2. 可以降低生物柴油的凝固点，提高其在低温条件下的流动性。
3. 减少生物柴油的不饱和烃和杂质含量，减少燃料的积炭和系统堵塞。
4. 延长动力系统和催化转化器的使用寿命，降低维护成本。
生物柴油加氢工艺是一种有效的技术手段，可以提高生物柴油的品质和性能，减少废气排放，符合现代工业生产和环境保护的要求。
未来随着生物能源技术的不断发展，生物柴油加氢工艺将在全球范围内得到更广泛的应用。
第二篇示例：生物柴油是一种由植物油或动物油经过一系列化学反应加工而成的燃料，与传统石油燃料相比，生物柴油具有低碳排放、可再生资源等优点，因此备受关注。
而加氢工艺是生物柴油生产过程中的关键环节，通过加氢反应可以改善生物柴油的质量，提高其燃烧效率，减少有害物质排放。
中国石化股份有限公司荆门分公司企业标准100万吨/年柴油加氢装置工艺技术操作规程Q/JSH J0401·XX—20051 范围本规程主要规定了荆门分公司100万吨/年柴油加氢精制装置的工艺原理、流程、开停工操作法、岗位操作法及事故处理方案等内容。
本规程适用于荆门分公司100万吨/年柴油加氢精制装置的生产操作。
2 引用标准下列标准所包含的条文，通过在本标准中引用而构成本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
Q/JSH G1101·01—2003 工艺技术操作规程管理标准3 工艺概述3.1 加氢精制的工艺原理加氢精制就是在一定的工艺条件下，通过催化剂的作用，原料油与H2接触，脱除原料油中的硫、氮、氧及金属等杂质，并使烯烃饱和以提高油品使用性能的过程。
3.1.1主要化学反应3.1.1.1 加氢脱硫硫是普遍存在于各种石油中的一种重要杂元素，原油中硫含量因产地而异，典型的含硫化合物如硫醇类RSH、二硫化物RSR’、硫醚类RSR’与杂环含硫化合物噻吩等。
加氢脱硫反应如下：3.1.1.2 加氢脱氮氮是天然石油中的一种重要元素，其中石油中的氮多以杂环芳香化合物的形式存在，也有少量如苯胺类非杂环化合物；及吡啶、吡咯、喹啉及其衍生物等双环、多环、杂环氮化物。
氮化物可分为碱性化合物和非碱性化合物，其中五员氮杂环的化合物为非碱性化合物，其余为碱性化合物。
在加氢过程中非碱性化合物通常转变为碱性化合物。
几种含氮化合物的氢解反应如下：3.1.3 加氢脱氧石油中的含氧化合物含量远低于硫、氮化合物，通常石油馏分中的有机氧化物以羧酸（如环烷酸）和酚类为主，醚类、羧酸、苯酚类、呋喃类。
3.1.4 加氢脱金属反应石油中一般含有金属组分，其含量因原油的产地不同而各异，其存在形式以金属络合物存在，它们的存在对炼制过程原料油的性质影响很大，金属组分以任何形式在催化剂上沉积都可以造成孔堵塞或催化活性位的破坏而导致催化剂失活，此外，在热加工中金属组分会促进焦炭的形成。
加氢操作规程第⼀章装置概况第⼀节装置简介⼀、装置概况:装置由中国⽯化集团公司北京设计院设计，以重油催化裂化装置所产的催化裂化柴油、顶循油，常减压装置⽣产的直馏柴油和焦化装置所产的焦化汽油、焦化柴油为原料，经过加氢精制反应，使产品满⾜新的质量标准要求。
新《轻柴油》质量标准要求柴油硫含量控制在0.2%以内，部分⼤城市车⽤柴油硫含量要求⼩于0.03%。
这将使我⼚的柴油出⼚⾯临严重困难，本装置可对催化柴油、直馏柴油、焦化汽柴油进⾏加氢精制，精制后的柴油硫含量降到0.03%以下，满⾜即将颁布的新《轻柴油》质量标准，缩⼩与国外柴油质量上的差距，增强市场竞争⼒。
该项⽬与50万吨/年延迟焦化装置共同占地⾯积为217m×103m即22351m2；装置建设在140万吨/年重油催化裂化装置东侧，与50万吨/年延迟焦化装置建在同⼀个界区内，共⽤⼀套公⽤⼯程系统和⼀个操作室。
本装置由反应（包括新氢压缩机、循环氢压缩机部分）、分馏两部分组成。
装置设计规模：120×104t/a。
⼆、设计特点:1、根据⼆次加⼯汽、柴油的烯烃含量较⾼，安定性差，胶质沉渣含量多的特点，本设计选⽤了三台⼗五组⾃动反冲洗过滤器，除去由上游装置带来的悬浮在原料油中的颗粒。
2、为防⽌原料油与空⽓接触氧化⽣成聚合物，减少原料油在换热器、加热炉炉管和反应器中结焦，原料缓冲罐采⽤氮⽓或燃料⽓保护。
3、反应器为热壁结构，内设两个催化剂床层，床层间设冷氢盘。
4、采⽤国内成熟的炉前混氢⼯艺，原料油与氢⽓在换热器前混合，可提⾼换热器的换热效果，减少进料加热炉炉管结焦，同时可避免流体分配不均，具有流速快、停留时间短的特点。
5、为防⽌铵盐析出堵塞管路与设备，在反应产物空冷器和反应产物/原料油换热器的上游均设有注⽔点。
6、分馏部分采⽤蒸汽直接汽提，脱除H2S、NH3，并切割出付产品⽯脑油。
7、反应进料加热炉采⽤双室⽔平管箱式炉,炉底共设有32台附墙式扁平焰⽓体燃烧器，⼯艺介质经对流室进⼊辐射室加热⾄⼯艺所需温度，并设有⼀套烟⽓余热回收系统，加热炉总体热效率可达90%。
