煤矿现代化 ２０１０年第４期 总第９７期

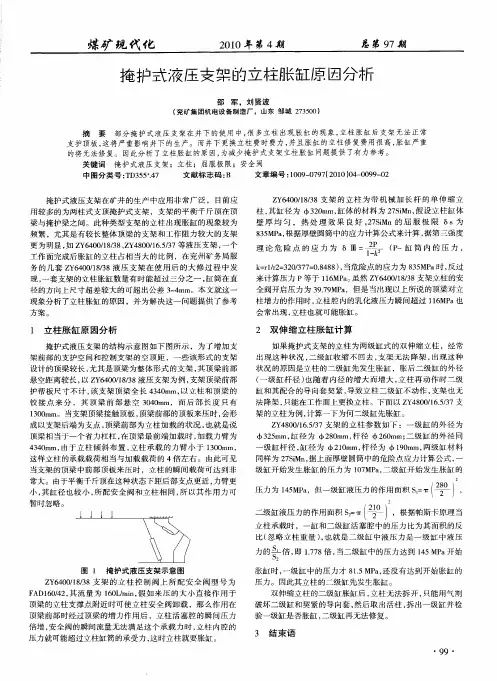

掩护式液压支架的立柱｝］长缸原因分析
邵军。刘贤波 （兖矿集团机电设备制造厂，山东邹城２７３５００）
摘要部分掩护式液压支架在井下的使用中，很多立柱出现胀缸的现象，立柱胀缸后支架无法正常 支护顶板，这将严重影响井下的生产。而井下更换立柱费时费力，并且胀缸的立柱修复费用很高，胀缸严重 的将无法修复。因此分析了立柱胀缸的原因，为减少掩护式支架立柱胀缸问题提供了有力参考。 关键词 掩护式液压支架；立柱；屈服极限；安全阀
中图分类号：ＴＤ３５５￣．４７ 文献标志码：Ｂ 文章编号：１００９—０７９７（２０１０）０４—００９９－０２
掩护式液压支架在矿井的生产中应用非常广泛，目前应
用较多的为两柱式支顶掩护式支架，支架的平衡千斤顶在顶 梁与掩护梁之间。此种类型支架的立柱出现胀缸的现象较为
频繁，尤其是有较长整体顶梁的支架和工作阻力较大的支架 更为明显，如ＺＹ６４００／１８／３８、ＺＹ４８００／１６．５／３７等液压支架，一个 工作面完成后胀缸的立柱占相当大的比例，在兖州矿务局服
务的几套ＺＹ６４００／１８／３８液压支架在使用后的大修过程中发
现，一套支架的立柱胀缸数量有时能超过三分之一，缸筒在直
径的方向上尺寸超差较大的可超出公差３Ｎａｍｍ。本文就这一 现象分析了立柱胀缸的原因，并为解决这一问题提供了参考
方案。 ＺＹ６４００／１８／３８支架的立柱为带机械加长杆的单伸缩立
柱，其缸径为 ３２０ｍｍ，缸体的材料为２７ＳｉＭｎ，假设立柱缸体
壁厚均匀，热处理效果良好，２７ＳｉＭｎ的屈服极限６ ｓ为
８３５ＭＰａ，根据厚壁圆筒中的应力计算公式来计算，据第三强度
理论危险点的应力为８ １１＝ （Ｐ一缸筒内的压力， ｌ一 ｋ＝ｒｌ／ｒ２＝３２０／３７７＝０．８４８８），当危险点的应力为８３５ＭＰａ时，反过 来计算压力Ｐ等于１ １６ＭＰａ。虽然ＺＹ６４００／１８／３８支架立柱的安 全阀开启压力为３９．７９ＭＰａ，但是当 现以上所说的顶梁对立
ZY4000/17.5/38型 掩 护 式 支 架
使 用 维 护 说 明 书
郑州煤矿机械集团有限责任公司
2007年 6 月 20 日
地址：郑州市华山路105号
邮编:450013
电话：0371—67891188
传真：0371-67891176 ZY4000/17.5/38型掩护式支架使用维护说明书
1 目 录
前 言
第一章 综合安全指南
第一节 提高操作人员及其他有关人员的安全意识
第二节 个人安全指南
第三节 检修安全指南
第四节 操作安全指南
第五节 拆装安全指南
第六节 运输安全指南
第二章 储存、运输、安装及试运转
第一节 储存
第二节 地面支架运输
第三节 下井前地面联调试运转
第四节 井下运输及安装
第三章 操作
第一节 支护方式
第二节 操作方式
第三节 操作步骤
第四节 对支架操作维护的要求
第四章 液压系统
第一节 液压系统的组成 ZY4000/17.5/38型掩护式支架使用维护说明书
2 第二节 液压系统中主要液压部件的功能与原理
第五章 液压支架主要技术特征
第一节 液压支架主要技术参数
第二节 液压支架及配套设备及支架下井状态
第三节 液压支架主要结构件
第六章 液压支架常见故障与排除
ZY4000/17.5/38型掩护式支架使用维护说明书
3 前 言
本使用维护说明书，是一份如何正确使用液压支架的综合性资料。
其主要目的是将该产品的主要性能、技术参数、架型、结构及如何正确使用、维护、运输、储存，较为系统的叙述给直接或间接使用该液压支架的有关人员，提供一份正确使用液压支架的重要指南。
综采工作面液压支架常见故障及预防措施
摘要：液压支架是综采工作面重要机械设备之一，综采工作面液压支架主要由液压元件及结构件组成，主要利用液压系统、阀类以及支撑件联合控制作用实现对工作面顶板的支护，同时隔离采空区内矸石向工作面内涌入，从而保证工作面安全回采。但是在实际回采过程中，由于受地质条件、支架检修水平以及操作维护等限制，液压支架经常出现故障，造成支架部分功能失效，如千斤顶无法升降、推移杆不动作、卸压以及漏液等，不仅增加了液压支架故障率，降低了支架使用寿命，而且威胁着工作面安全回采。
关键词：综采工作面；液压支架；故障分析；预防措施
中图分类号：TD353
文献标识码：A
引言
回采工作面由采煤机割煤、液压支架维护顶板并创造安全生产空间、刮板输送机实现煤炭外运并为采煤机往返移动提供轨道，现阶段采煤机、液压支架操作相互独立。煤炭开采需相关人员相互配合，由于噪声大需要通过扩音电话进行通信，从而在一定程度降低煤炭生产效率。综合自动化、智能化控制是采煤工作面煤炭开采设备主要发展方向，实现采煤机、液压支架协调自动控制，可减少采煤工作面人员数量，提高煤炭生产效率及安全保障水平。为此，文中就对采煤机、液压支架协调自动控制技术进行研究，并通过优化通信及控制方式，最大程度发挥综采设备性能。
1支架故障类型 1）支架推移千斤顶故障：液压支架在推移刮板输送机时由于支架外缸加强套与后推杆存在摩擦作用，导致外缸加强套严重挤压拉伤现象，从而造成外缸变形、缸体漏油以及活塞杆断裂、变形等，影响着千斤顶无法正常运行；2）支架动作故障：液压支架升降速度慢或者无法升降，或者支架出现自己升降；3）立柱故障：支架立柱升降不到位或者在支护过程中自行现象；4）液压元件故障：支架液压元件主要包括各类阀门，如单向阀、控制阀、安全阀等，液压元件常见故障主要表现在乳化液无法单向流动以及液压缸无法换向等。
2液压支架故障原因及处理措施
2.1支架立柱故障原因及处理措施
