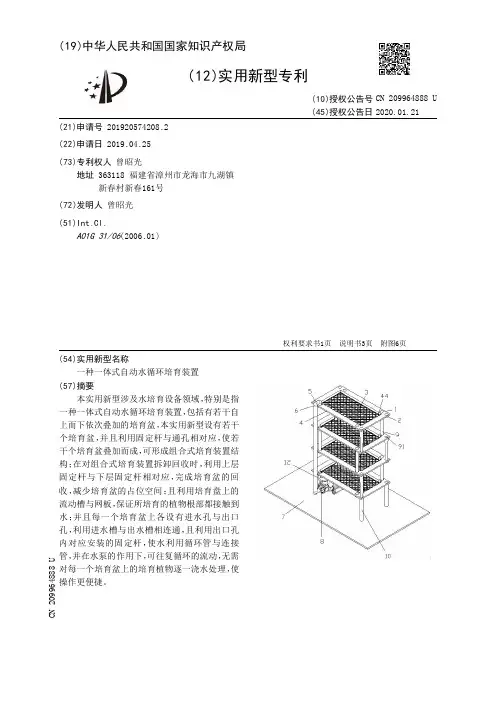

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920574208.2(22)申请日 2019.04.25(73)专利权人 曾昭光地址 363118 福建省漳州市龙海市九湖镇新春村新春161号(72)发明人 曾昭光　(51)Int.Cl.A01G 31/06(2006.01)

(54)实用新型名称一种一体式自动水循环培育装置(57)摘要本实用新型涉及水培育设备领域，特别是指一种一体式自动水循环培育装置，包括有若干自上而下依次叠加的培育盆，本实用新型设有若干个培育盆，并且利用固定杆与通孔相对应，使若干个培育盆叠加而成，可形成组合式培育装置结构；在对组合式培育装置拆卸回收时，利用上层固定杆与下层固定杆相对应，完成培育盆的回收，减少培育盆的占位空间；且利用培育盘上的流动槽与网板，保证所培育的植物根部都接触到水；并且每一个培育盆上各设有进水孔与出口孔，利用进水槽与出水槽相连通，且利用出口孔内对应安装的固定杆，使水利用循环管与连接管，并在水泵的作用下，可往复循环的流动，无需对每一个培育盆上的培育植物逐一浇水处理，使

操作更便捷。

权利要求书1页 说明书3页 附图6页CN 209964888 U2020.01.21

CN 209964888

U1.一种一体式自动水循环培育装置，包括有若干自上而下依次叠加的培育盆，其特征在于：所述培育盆内固定安装有若干个隔板，其中相邻两所述隔板交错固定安装，且相邻两隔板相反的一端与培育盆的侧壁均具有间隙，培育盆内还放置有网板，所述网板覆盖于各所述隔板上；所述培育盆顶部四角均设有安装孔，且形成对角的其中两个安装孔分别为进水孔与出口孔，培育盆内侧壁还分别设有贯穿至所述进水孔和出口孔的进水槽和出水槽；培育盆底部四角还均设有固定杆，且各培育盆的各固定杆可分别嵌入位于其下方的培育盆的各安装孔内；培育盆底部其中一固定杆为空心结构，该固定杆与所述出口孔连通，且该固定杆下端的侧面设有贯穿至固定杆内的连接槽，该固定杆嵌入进水孔内之后，所述连接槽与所述进水槽连通。2.根据权利要求1所述的一种一体式自动水循环培育装置，其特征在于：所述最底部的培育盆通过连接杆固定在底座上。3.根据权利要求1所述的一种一体式自动水循环培育装置，其特征在于：所述若干个培育盆由上层培育盆底部的固定杆与下层顶部的安装孔相对应，且其中安装在出口孔内的固定杆与下层进水孔相对应，叠加而成。4.根据权利要求1所述的一种一体式自动水循环培育装置，其特征在于：所述若干个培育盆中，最顶部培育盆的进水孔顶部与循环管一端相连接，所述循环管另一端与水泵相连接，且所述水泵安装有连接管，所述连接管一端与水泵相连接，连接管另一端与最低端培育

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920534848.0(22)申请日 2019.04.18(73)专利权人 周之仪地址 200081 上海市虹口区四川北路1761号五楼(72)发明人 周之仪　(74)专利代理机构 苏州拓云知识产权代理事务所(普通合伙) 32344代理人 马鸿杰(51)Int.Cl.G01N 33/18(2006.01)G01N 1/28(2006.01)

(54)实用新型名称一种水体检测实验装置(57)摘要本实用新型公开了一种水体检测实验装置，涉及水体检测试验器械技术领域，包括筒体，所述筒体的前表面设置有刻度线，且筒体的前表面靠近刻度线两侧均固定安装有第一套筒，所述筒体的下表面固定安装有螺纹杆，且筒体的上方卡合有驱动组件，所述螺纹杆的外部螺纹套接有存储组件。本实用新型通过驱动组件可以方便使用者对筒体内的溶液进行搅拌处理，加快了溶液的溶解效率，有利于缩短溶液的反应时间，同时该驱动组件在使用过后可以方便快速拆卸，便于对其进行定期更换和维修零部件，通过存储组件可以方便使用者对反应后的不同种类溶液进行存储，便于后续提取和查看，

防止出现拿错现象。

权利要求书1页 说明书3页 附图2页CN 209803125 U2019.12.17

CN 209803125

U1.一种水体检测实验装置，包括筒体(6)，其特征在于，所述筒体(6)的前表面设置有刻度线(7)，且筒体(6)的前表面靠近刻度线(7)两侧均固定安装有第一套筒(5)，所述筒体(6)的下表面固定安装有螺纹杆(8)，且筒体(6)的上方卡合有驱动组件(17)，所述螺纹杆(8)的外部螺纹套接有存储组件(10)。2.根据权利要求1所述的一种水体检测实验装置，其特征在于，所述驱动组件(17)包括电机(1)、盖板(2)、固定块(3)、搅拌棒(14)、活动杆(15)和控制开关(16)，所述盖板(2)的上表面固定安装有电机(1)，且盖板(2)的前表面固定安装有控制开关(16)，所述盖板(2)的前表面靠近控制开关(16)两侧均固定安装有固定块(3)，且盖板(2)的内部固定安装有蓄电池，所述盖板(2)的下表面嵌入安装有活动杆(15)，所述活动杆(15)的顶端与电机(1)的驱动轴相连，且活动杆(15)的两侧均焊接有搅拌棒(14)，所述固定块(3)的下表面固定安装有圆柱杆(18)，所述圆柱杆(18)的外侧开设有凹槽(19)，所述凹槽(19)的内部滑动连接有凸起(4)，且凹槽(19)与凸起(4)的连接处设置有弹簧(20)。3.根据权利要求2所述的一种水体检测实验装置，其特征在于，所述第一套筒(5)的内部开设有插孔，插孔的直径大于凸起(4)的直径，且插孔和凸起(4)位于同一竖直线上。4.根据权利要求1所述的一种水体检测实验装置，其特征在于，所述存储组件(10)包括分隔板(9)、箱体(11)、第二套筒(12)和密封圈(13)，所述箱体(11)的内部中心固定安装有第二套筒(12)，且箱体(11)与第二套筒(12)的连接处固定安装有分隔板(9)，所述箱体(11)的上表面边缘粘接有密封圈(13)。5.根据权利要求4所述的一种水体检测实验装置，其特征在于，所述第二套筒(12)的内壁开设有与螺纹杆(8)相适配的螺纹槽，且第二套筒(12)和螺纹杆(8)位于同一竖直线上。6.根据权利要求4所述的一种水体检测实验装置，其特征在于，所述分隔板(9)的数量为四个，

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920255918.9(22)申请日 2019.02.28(73)专利权人 王丽琴地址 017209 内蒙古自治区鄂尔多斯市伊金霍洛旗乌兰木伦镇哈沙图村五社32号(72)发明人 田斌　房迪　武志斐　赵富强　王浩格　史向宇　张旭彤　解予宁　史建宇　张毓桐　牛艺超　牛艺博　(74)专利代理机构 北京知呱呱知识产权代理有限公司 11577代理人 杜立军　孙进华(51)Int.Cl.C02F 1/48(2006.01)C02F 1/28(2006.01)(ESM)同样的发明创造已同日申请发明专利

(54)实用新型名称一种重水过滤与净化的装置(57)摘要本实用新型实施例公开了一种重水过滤与净化的装置，包括箱体，所述箱体内设有供重水流经的过滤通道，所述过滤通道内填充有活性吸附件；电阳极板，设置在箱体的一侧，用于接通电源正极；电阴极板，设置在箱体的一侧，并与电阳极板呈相对设置，用于接通电源负极，通过先向电阳极板与电阴极板通入电场，再向过滤通道内输入水溶液，使含有D-O化学键的重水在电场的作用下吸附在活性吸附件上，并从箱体的出水管收集流出的低氘水。本实用新型以更低的能耗，更加廉价的设备，更加绿色环保方式对水中氘元素进行分离与浓缩，且操作步骤简单，不需借助过于复杂设备，

同时生产出无污染的低氘水。

权利要求书1页 说明书4页 附图2页CN 209583723 U2019.11.05

CN 209583723

U1.一种重水过滤与净化的装置，其特征在于，所述重水过滤与净化的装置包括：箱体(1)，所述箱体(1)内设有供重水流经的过滤通道(11)，所述过滤通道(11)内填充有活性吸附件(12)，在箱体(1)的外壁上固接有供连通过滤通道(11)下端的进水管(13)，所述进水管(13)设置在箱体(1)的下端，在箱体(1)的外壁上固接有连通过滤通道(11)上端的出水管(14)，所述出水管(14)设置在箱体(1)的上端；电阳极板(2)，设置在箱体(1)的一侧，用于接通电源正极；电阴极板(3)，设置在箱体(1)的一侧，并与电阳极板(2)呈相对设置，用于接通电源负极。2.根据权利要求1所述的一种重水过滤与净化的装置，其特征在于：所述箱体(1)为方体结构。3.根据权利要求1所述的一种重水过滤与净化的装置，其特征在于：所述过滤通道(11)为蛇形管道结构。4.根据权利要求3所述的一种重水过滤与净化的装置，其特征在于：所述过滤通道(11)主要由分别固接在箱体(1)两内侧壁上的固定板交错设置形成。5.根据权利要求3所述的一种重水过滤与净化的装置，其特征在于：所述过滤通道(11)的长度范围为0.1-99m。6.根据权利要求1所述的一种重水过滤与净化的装置，其特征在于：所述进水管(13)和

(19)中华人民共和国国家知识产权局

(12)实用新型专利

(10)授权公告号 (45)授权公告日

(21)申请号 201920205003.7

(22)申请日 2019.02.15

(73)专利权人 无锡奥康环保科技有限公司地址 214000 江苏省无锡市锡山经济技术开发区蓉兴三路31号

(72)发明人 孙进　陆飞　陈亚　

(51)Int.Cl.C02F 9/02(2006.01)

(54)实用新型名称一种印刷机用水源制备系统(57)摘要本实用新型属于印刷供水系统的技术领域，涉及一种印刷机用水源制备系统，其包括砂滤盒、活性炭吸附盒、超滤膜装置、反渗透膜装置、清水箱和配比池，上述结构依次设置，所述配比池与硬化剂储存罐相连，所述砂滤盒包括盒体和盒盖，所述盒体顶端敞口设置，盒体相对的两侧壁上分别开设有进水口和出水口，盒体内设有若干盛砂框，所述盛砂框沿竖直方向滑动设置在盒体内，盛砂框沿进水口的轴线方向依次排列，所述盒盖位于盒体顶端；本实用新型具有将滤砂分为若干区域，有针对性地对其进行清洗，从而大大提高清洗效率，

减少工作量的效果。

权利要求书1页 说明书4页 附图5页CN 209668920 U2019.11.22

CN 209668920

U1.一种印刷机用水源制备系统，包括砂滤盒（1）、活性炭吸附盒、超滤膜装置、反渗透膜

装置、清水箱和配比池，各结构依次设置，所述配比池与硬化剂储存罐相连，其特征在于：所

述砂滤盒（1）包括盒体（11）和盒盖（12），所述盒体（11）顶端敞口设置，盒体（11）相对的两侧

壁上分别开设有进水口（13）和出水口（14），盒体（11）内设有若干盛砂框（15），所述盛砂框

（15）沿竖直方向滑动设置在盒体（11）内，盛砂框（15）沿进水口（13）的轴线方向依次排列，

所述盒盖（12）位于盒体（11）顶端。

2.根据权利要求1所述的一种印刷机用水源制备系统，其特征在于：所述盛砂框（15）包

括框体（151），框体（151）上开设有通孔（152），所述通孔（152）一侧铰接有封门（153），另一
