(10)授权公告号 CN 201605187 U(45)授权公告日 2010.10.13C N 201605187 U*CN201605187U*(21)申请号 200920284679.6(22)申请日 2009.12.16C02F 1/52(2006.01)C02F 1/56(2006.01)(73)专利权人无锡金源环境保护设备有限公司地址214194 江苏省无锡市锡山区锡北镇张泾大坝头无锡金源环境保护设备有限公司(72)发明人陈栋(74)专利代理机构无锡市大为专利商标事务所32104代理人曹祖良(54)实用新型名称用于水处理设备的自动加药混合装置(57)摘要本实用新型涉及一种用于水处理行业的自动加药混合装置。

按照本实用新型提供的技术方案，在箱体上固定设置进水管路与出药及防空管路，在箱体的顶盖上固定设有初溶斗，在初溶斗一侧的箱体的顶盖上固定设有干投箱，所述初溶斗上开设有初溶进水口，初溶进水口的轴线与初溶斗的内壁呈相切设置，在初溶进水口上连接有初溶进水管，初溶进水管与进水管路相接，在箱体内固定设有液位探针，在干投箱的壁体上转动架设加药螺杆，一根防凝结加热套管的一端架设在干投箱上，防凝结加热套管的另一端架设在初溶斗上，加药螺杆的出料端插接在防凝结加热套管内。

本实用新型可更准确的控制药液的浓度、配出更好的药液，并防止储药箱沉淀。

(51)Int.Cl.(19)中华人民共和国国家知识产权局(12)实用新型专利权利要求书 1 页 说明书 3 页 附图 2 页权 利 要 求 书CN 201605187 U1/1页1.一种用于水处理设备的自动加药混合装置，包括在箱体(6)上固定设置的进水管路(5)与出药及防空管路(7)，在箱体(6)的在箱体(6)的顶盖上固定设有初溶斗(4)，在初溶斗(4)一侧的箱体(6)的顶盖上固定设有干投箱(1)，其特征是：所述初溶斗(4)上开设有初溶进水口(4.1)，初溶进水口(4.1)的轴线与初溶斗(4)的内壁呈相切设置，在初溶进水口(4.1)上连接有初溶进水管(12)，初溶进水管(12)与进水管路(5)相接，在箱体(6)内固定设有液位探针(11)，在干投箱(1)的壁体上转动架设加药螺杆(3)，一根防凝结加热套管(2)的一端架设在干投箱(1)上，防凝结加热套管(2)的另一端架设在初溶斗(4)上，加药螺杆(3)的出料端插接在防凝结加热套管(2)内。

专利名称：一种全自动加药装置
专利类型：实用新型专利
发明人：田志坚,冯坤,程何康,王涛,梁坤龙,王改平,马来来,夏雪旗
申请号：CN202122394462.4
申请日：20210930
公开号：CN215627099U
公开日：
20220125
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种全自动加药装置，包括加药桶，加药桶的内部竖直设置有加药管，加药管的顶端从加药桶的顶部贯穿出，加药管的顶端设置有加药接口，加药管的中部设置有计量泵，加药接口的一侧连接有进水管。

该全自动加药装置是蒸汽锅炉水处理相匹配的一组设备，能定时、定量、自动地往给水管路中注入加药剂，全自动加药装置大大地减少了劳动量，实现科学管理，降低运行成本，通过定期向给水管路内加入缓蚀阻垢剂，从而达到除垢防垢的效果，缓蚀阻垢剂顾名思义就是缓解腐蚀，且阻止设备结垢的水处理药剂，多应用于锅炉及冷却循环用水设备上，使其锅炉给水或循环水不易造成设备结垢和腐蚀，延长其寿命，节省成本和消耗。

申请人：河南省四通锅炉有限公司
地址：475400 河南省周口市太康县产业集聚区阳夏路
国籍：CN
代理机构：昆明合众智信知识产权事务所
代理人：王志新
更多信息请下载全文后查看。

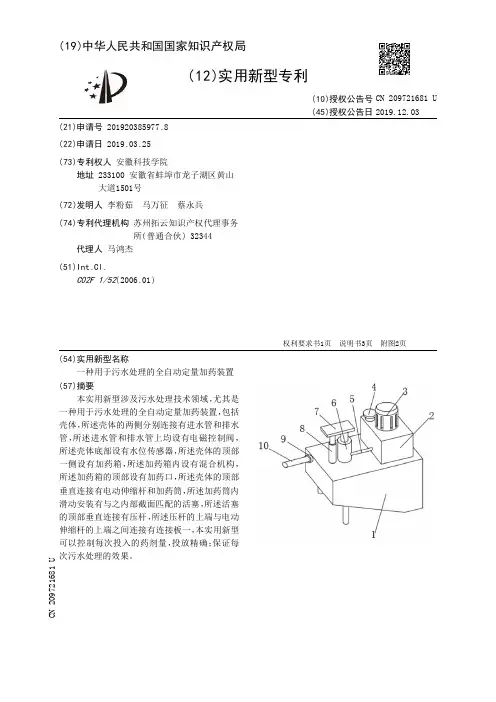

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920385977.8(22)申请日 2019.03.25(73)专利权人 安徽科技学院地址 233100 安徽省蚌埠市龙子湖区黄山大道1501号(72)发明人 李粉茹　马万征　蔡永兵　(74)专利代理机构 苏州拓云知识产权代理事务所(普通合伙) 32344代理人 马鸿杰(51)Int.Cl.C02F 1/52(2006.01)(54)实用新型名称一种用于污水处理的全自动定量加药装置(57)摘要本实用新型涉及污水处理技术领域，尤其是一种用于污水处理的全自动定量加药装置，包括壳体，所述壳体的两侧分别连接有进水管和排水管，所述进水管和排水管上均设有电磁控制阀，所述壳体底部设有水位传感器，所述壳体的顶部一侧设有加药箱，所述加药箱内设有混合机构，所述加药箱的顶部设有加药口，所述壳体的顶部垂直连接有电动伸缩杆和加药筒，所述加药筒内滑动安装有与之内部截面匹配的活塞，所述活塞的顶部垂直连接有压杆，所述压杆的上端与电动伸缩杆的上端之间连接有连接板一，本实用新型可以控制每次投入的药剂量，投放精确；保证每次污水处理的效果。

权利要求书1页 说明书3页 附图2页CN 209721681 U 2019.12.03C N 209721681U权　利　要　求　书1/1页CN 209721681 U1.一种用于污水处理的全自动定量加药装置，包括壳体(1)，所述壳体(1)的两侧分别连接有进水管(10)和排水管(18)，所述进水管(10)和排水管(18)上均设有电磁控制阀(9)，所述壳体(1)底部设有水位传感器(11)，其特征在于，所述壳体(1)的顶部一侧设有加药箱(2)，所述加药箱(2)内设有混合机构，所述加药箱(2)的顶部设有加药口(4)，所述壳体(1)的顶部垂直连接有电动伸缩杆(8)和加药筒(6)，所述加药筒(6)内滑动安装有与之内部截面匹配的活塞(31)，所述活塞(31)的顶部垂直连接有压杆(25)，所述压杆(25)的上端与电动伸缩杆(8)的上端之间连接有连接板一(7)，所述加药筒(6)的底部一侧与加药箱(2)的底部之间连接有连接管(5)，所述连接管(5)与加药筒(6)连接处设有第二单向阀(30)，所述第二单向阀(30)为由加药筒(6)外部向其内部单向开启，所述加药筒(6)的底部通过管道与水平设置在壳体(1)内部的喷药管(16)连接，所述管道与加药筒(6)连接处设有第一单向阀(22)，所述第一单向阀(22)为由加药筒(6)内部向其外部单向开启，所述喷药管(16)上等距设有喷嘴(29)，所述壳体(1)顶部设有控制器(21)，所述电磁控制阀(9)、水位传感器(11)、电动伸缩杆(8)均通过导线与控制器(21)连接。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201922184462.4(22)申请日 2019.12.09(73)专利权人 淮安市飞隆环保设备有限公司地址 223300 江苏省淮安市淮阴区纬六路10A(72)发明人 谢飞　(51)Int.Cl.C02F 1/52(2006.01)C02F 1/50(2006.01)C02F 1/66(2006.01)C02F 1/68(2006.01)(54)实用新型名称一种污水处理自动加药装置(57)摘要本实用新型涉及污水处理技术领域，且公开了一种污水处理自动加药装置，包括箱体，所述箱体的顶部连通有污水进口，所述箱体的左侧连通有进药管，所述污水进口和进药管的外侧分别固定安装有第一电磁阀和第二电磁阀，所述箱体的底部连通有出料杆，所述箱体的正面固定安装有控制台，所述箱体内腔的后侧壁固定安装有灯体，所述箱体的左侧固定安装有驱动电机，驱动电机的输出轴固定连接有一端贯穿至箱体内腔的连接杆，连接杆的右侧固定连接有位于进药管底部的接药盒，接药盒的内底壁固定安装有压力传感器。

该污水处理自动加药装置，整体结构简单，实现装置污水和药品混合效果好的目的，从而提高了对污水的净化效果，增加工作效率，便于使用。

权利要求书1页 说明书4页 附图4页CN 211620034 U 2020.10.02C N 211620034U1.一种污水处理自动加药装置，包括箱体（1），其特征在于：所述箱体（1）的顶部连通有污水进口（2），所述箱体（1）的左侧连通有进药管（4），所述污水进口（2）和进药管（4）的外侧分别固定安装有第一电磁阀（3）和第二电磁阀（5），所述箱体（1）的底部连通有出料杆（6），所述箱体（1）的正面固定安装有控制台（7），所述箱体（1）内腔的后侧壁固定安装有灯体（8），所述箱体（1）的左侧固定安装有驱动电机（9），驱动电机（9）的输出轴固定连接有一端贯穿至箱体（1）内腔的连接杆（10），连接杆（10）的右侧固定连接有位于进药管（4）底部的接药盒（11），接药盒（11）的内底壁固定安装有压力传感器（12），所述箱体（1）的内部固定安装有净化箱（13），净化箱（13）内腔的右侧壁固定安装有限位杆（14），限位杆（14）的外侧滑动连接有限位块（15），限位块（15）的左侧固定安装有浮球（16），所述净化箱（13）内腔的后侧壁且位于浮球（16）的顶部固定安装有警示器（17），所述箱体（1）的左侧固定安装有伺服电机（18），伺服电机（18）的输出轴固定连接有一端贯穿至净化箱（13）内腔的衔接杆（19），衔接杆（19）的右侧固定安装有连接盘（20），连接盘（20）右侧的顶部和底部均固定连接有搅拌杆（21），两个所述搅拌杆（21）的右侧固定连接有固定块（22），两个所述搅拌杆（21）相对一侧之间固定连接有稳固杆（23），稳固杆（23）的外侧且位于两个搅拌杆（21）之间活动连接有混料结构（24）。

专利名称：一种水处理净化加药装置专利类型：实用新型专利
发明人：芈国庆,王善江,李冰,毕战营申请号：CN202123398004.4
申请日：20211231
公开号：CN216458308U
公开日：
20220510
专利内容由知识产权出版社提供
摘要：本实用新型涉及水处理设备领域,尤其涉及一种水处理净化加药装置，包括罐体，罐体上盖设有盖板，盖板上开设有进料口，罐体中部设置有隔板，隔板将罐体由上至下分为配药仓和储药仓，配药仓内设置有搅拌组件，盖板上端设置有驱动单元，驱动单元与所述搅拌组件连接，罐体侧面设置有连通管，连通管与配药仓和储药仓均连通,连通管上设置有阀门，储药仓内倾斜设置有延伸到储药仓底端中心的输气管，输气管下端设置有排气头，排气头侧面开设有多个出气孔，储药仓上端设置有溢流管，溢流管从配药仓上方延伸到配药仓内，配药仓上端设置有与溢流管连通的支管。

本实用新型具有避免药剂沉淀、药剂浓度稳定，水处理效果好的优点。

申请人：河南济源钢铁(集团)有限公司
地址：459000 河南省济源市虎岭产业集聚区
国籍：CN
更多信息请下载全文后查看。

专利名称：一种可实时监控的水汽全自动一体化加药装置专利类型：实用新型专利
发明人：刘经纶,曹建青,刘仪楠,刘竹青,魏明,张小玉,郭忠华,李怡,程森
申请号：CN202122685094.9
申请日：20211104
公开号：CN216191166U
公开日：
20220405
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种可实时监控的水汽全自动一体化加药装置，包括加药箱，所述加药箱的内部滑动连接有浮块，所述浮块的顶部固定连接有连杆一，所述连杆一的中心部设置有滑槽，所述滑槽的内部滑动连接有滑球，所述滑球的左侧轴承连接有支撑杆，所述支撑杆的侧壁上转动连接有支撑座，所述支撑杆的左侧固定连接有回路导电杆，所述支撑座的左侧固定连接有导电块一和导电块二，所述加药箱的左侧管道连接有进水管，所述进水管的内部设置有电磁阀，所述导电块二与电磁阀电连接，所述加药箱的顶部管道连接有加药管，所述加药管的内部设置有计量泵，所述计量泵与导电块一电连接，本实用新型，具有实时监控水位和防堵塞的特点。

申请人：苏州新三可电力设备有限公司
地址：215000 江苏省苏州市工业园区唯文路13号2#厂房
国籍：CN
代理机构：北京天盾知识产权代理有限公司
代理人：宋凌林
更多信息请下载全文后查看。

专利名称：一种给水处理过程中自动加药装置
专利类型：发明专利
发明人：陈梓浩,张国保,陈耿生,钟科,李淑婷,莊梓宏,杨东璇申请号：CN201911137180.7
申请日：20191119
公开号：CN110697813A
公开日：
20200117
专利内容由知识产权出版社提供
摘要：本发明公开了一种给水处理过程中自动加药装置，涉及水处理技术领域。

本发明包括矩形的投药箱体、减速器，减速器通过支撑板安装在投药箱体内部，投药箱体一相对侧壁与顶面件固定有分割板；分割板一侧与投药箱体内壁间固定有第一聚液漏斗；投药箱体上表面且位于第一聚液漏斗正上方贯穿固定有进水管；分割板下端与投药箱体内壁间固定有第二聚液漏斗；分割板侧壁通过轴承转动连接有第一主轴；第一主轴一端且位于第一聚液漏斗下侧固定有水轮。

本发明通过设计的投药箱体通过水流推动加料盘组件转动进行投药，在混合箱体内进行混合，混合效果好，以进入的水流为动力进行自动的药物投放，解决了现有定投设备成本高的问题。

申请人：佛山科学技术学院
地址：528231 广东省佛山市南海区广云路33号
国籍：CN
代理机构：北京八月瓜知识产权代理有限公司
代理人：李斌
更多信息请下载全文后查看。

专利名称：一种水处理用加药装置专利类型：实用新型专利
发明人：吴永乐
申请号：CN201921394487.0申请日：20190826
公开号：CN210795813U
公开日：
20200619
专利内容由知识产权出版社提供
摘要：本实用新型涉及水处理设备技术领域，具体公开了一种水处理用加药装置，包括药仓，药仓的上部设置进药口，药仓的下部设置送药口；药仓内设置有送药杆，送药杆与送药口同轴设置，且送药杆上端连接推送机构，推送机构推动送药杆在送药口内往复运动；送药杆的下部设置有容药凹槽，容药凹槽的宽度小于等于送药口的长度，且当推送机构将送药杆推动至最低处时，容药凹槽从送药口的下端口探出，当推送机构将送药杆拉动只最高处时，容药凹槽从送药口的上端口探出。

本实用新型通过在药仓内设置送药杆，送药杆在往复运动的过程中实现药物投放，每次投放的药物量相等，如此可精确控制加药量，既能满足水处理的需求，同时避免了加药量过多导致的药物残留。

申请人：武汉净纯环保科技有限公司
地址：430000 湖北省武汉市东西湖区梨花路399号
国籍：CN
更多信息请下载全文后查看。

专利名称：一种污水处理自动加药装置专利类型：实用新型专利
发明人：何天彦
申请号：CN201922456799.6
申请日：20191231
公开号：CN211664860U
公开日：
20201013
专利内容由知识产权出版社提供
摘要：本实用新型属于污水处理设备领域，尤其是一种污水处理自动加药装置，针对现有的在对污水进行加药过后排水口上的过滤层在长时间使用之后容易出现堵塞现象，难以进行清洗的问题，现提出如下方案，其包括箱体，所述箱体的顶部固定安装有药箱，箱体的顶部开设有进料孔，进料孔与药箱相连通，所述进料孔的内壁上开设有滑动槽，滑动槽内滑动连接有挡板，挡板的底部固定安装有连接杆，所述箱体的顶部内壁上固定安装有电机，电机的输出轴上固定安装有第一转杆，第一转杆的上固定安装有多个搅拌棒。

本实用新型结构简单，使用方便，能够在对污水进行加药的同时对箱体内的过滤板进行清洁，使得出水管内一直保持最大的排水效率。

申请人：天津百晟成环保科技有限公司
地址：300110 天津市南开区红旗南路582号2门303
国籍：CN
代理机构：青岛博展利华知识产权代理事务所(普通合伙)
代理人：杨春雷
更多信息请下载全文后查看。

专利名称：一种自动加药装置专利类型：实用新型专利
发明人：单明军,王飘扬,田世伟申请号：CN201220467640.X 申请日：20120913
公开号：CN202898058U
公开日：
20130424
专利内容由知识产权出版社提供
摘要：本实用新型涉及污水处理设备领域，特别涉及一种自动加药装置。

包括加药器，具有储药箱和给药装置；一号药罐，具有向一号药罐内补水的二号泵，补药口与给药装置的排药口连通，罐体内部具有第一液位传感器；二号药罐，与一号药罐的排药口之间通过三号泵连通，罐体内部具有第二液位传感器；信号连接第一液位传感器、第二液位传感器、给药装置、二号泵、三号泵，并根据第一液位传感器采集的一号药罐内的液位信息控制给药装置和二号泵、根据第二液位传感器采集的二号药罐内的液位信息控制三号泵的可编程控制器PLC。

上述自动加药装置，能够实现人机分离，能够实现人机分离，避免了长期频繁与药品接触会对人体的健康产生的不良影响。

申请人：北京万邦达环保技术股份有限公司
地址：100875 北京市海淀区新街口外大街19号京师大厦9311
国籍：CN
代理机构：北京同达信恒知识产权代理有限公司
代理人：李娟
更多信息请下载全文后查看。

专利名称：一种污水处理用自动加药装置专利类型：实用新型专利
发明人：姚能栋,孙天明,孙峰
申请号：CN202021129155.2
申请日：20200617
公开号：CN212924438U
公开日：
20210409
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种污水处理用自动加药装置。

该加药装置包括加药筒体，加药筒体上开设有污水进管、污水出管，加药筒体内设置有搅拌轴，搅拌轴设置有第一锥齿轮，加药筒体上设置有第一电机，第一电机连接第二锥齿轮，第一锥齿轮与第二锥齿轮相啮合，搅拌轴中空，位于加药筒体内的搅拌轴开有若干通孔，搅拌轴外侧设有搅拌叶，搅拌轴上侧设置有进药管，进药管上均匀设置有三个阀门将进药管平均分成两部分。

本实用新型设置进药管，对进药管进行分段设置，保证每次的进药量一致，使得不会出现用药过多浪费药液或者用药过少污水处理不完全的情况。

同时搅拌棒的设置使得搅拌轴内的药液能够更迅速的混合开来，实现污水处理的完全高效。

申请人：江苏诺德环保工程有限公司
地址：225000 江苏省扬州市江都区丁伙工业集中区南环路
国籍：CN
代理机构：扬州云洋知识产权代理有限公司
代理人：罗雄燕
更多信息请下载全文后查看。

专利名称：一种一体化自动加药堵水调剖装置及方法
专利类型：发明专利
发明人：杨龙,雒和敏,王海红,李忠洋,李广辉,张富畋,王若东,杨建民,陈志宏,吉克智,鱼岗,贾维华,袁选峰,丁伟,裴
新学,曹永,孙海洋,马江峰,孙少华,高江,上官小云,张
跃文
申请号：CN202010818734.6
申请日：20200814
公开号：CN112012690A
公开日：
20201201
专利内容由知识产权出版社提供
摘要：本发明属于油田调剖作业装置技术领域，具体涉及一种一体化自动加药堵水调剖装置及方法。

本发明包括单相加药橇、调剖作业主橇和多相加药橇；所述的调剖作业主橇与单相加药橇或多相加药橇连接。

本发明改变了现有技术中堵水调剖作业需要多台橇装设备同时搬运、组合工作的模式，将加药堵水调剖所需设备进行一体化的撬装，现只需一辆车就可完成搬运。

调剖作业主橇中中控柜的设置，实现了加药过程的自动化控制，改变了现有技术中人工配比、加药的工作方式，提高了加药的准确性和及时性。

本发明不仅操作简便，降低了人工成本和人员劳动强度及安全风险；保证了加药效果，直接促使了原油产量的提升。

申请人：中国石油天然气股份有限公司
地址：100007 北京市东城区东直门北大街9号中国石油大厦
国籍：CN
代理机构：西安吉盛专利代理有限责任公司
代理人：王伟超
更多信息请下载全文后查看。

专利名称：一种全自动加药装置专利类型：实用新型专利
发明人：郭禹,杨安栋,孙鹏,赵伟申请号：CN202121541185.9申请日：20210708
公开号：CN215627244U
公开日：
20220125
专利内容由知识产权出版社提供
摘要：本实用新型适用于污水处理辅助设备技术领域，提供了一种全自动加药装置，包括集水箱、料仓和控制箱；料仓位于集水箱的上端，料仓通过混料装置连接集水箱；集水箱上连接有进水管路和出水管路，进水管连接有水泵，进水管路上还连接有支管；混料装置包括电动机、输送绞龙和混料箱，输送绞龙的输出端和支管均连接混料箱，混料箱的输出端连接集水箱的进料口；集水箱上端还设有搅拌机构；搅拌机构和输送绞龙的电动机均电连控制箱。

借此，本实用新型通过将需要使用的药品放置在料仓中，通过控制进料时间和进料速度，将物料在混料箱中均匀混合，然后再加入集水箱中，以此实现对自动进料并实现物料快速溶解的目的。

申请人：山东威铭环保科技有限公司
地址：262200 山东省潍坊市诸城市密州街道芦河大道8077号
国籍：CN
代理机构：北京华仁联合知识产权代理有限公司
代理人：王松艳
更多信息请下载全文后查看。
