混凝土缺陷修补记录

混凝土标准养护记录表

日期，__________。

工程名称，__________。

施工单位，__________。

监理单位，__________。

养护开始时间，__________ 结束时间，__________。

养护人员，__________。

养护地点，__________。

养护材料，__________。

养护设备，__________。

养护方法，__________。

养护记录：

1. 养护前检查混凝土表面是否平整，有无裂缝、孔洞、起砂等缺陷。

2. 养护前清理混凝土表面，确保表面无杂物。

3. 养护前浇水养护，保持混凝土表面湿润。

4. 养护中定期检查混凝土表面状态，及时发现问题并处理。

5. 养护中保持养护环境湿润，防止混凝土过早干燥。

6. 养护中注意环境温度，避免高温直射或强风对混凝土的影响。

7. 养护中定期测量混凝土表面温度，确保温度适宜。 8. 养护结束后，对混凝土表面进行最终检查，确认无缺陷后结束养护。

备注：

1. 养护过程中发现混凝土表面出现裂缝、起砂等情况，应及时进行修补，并记录修补情况。

2. 养护过程中如遇特殊天气情况（如大风、暴雨等），应及时采取措施保护混凝土表面。

3. 养护过程中如遇他人损坏混凝土表面，应及时进行维修，并记录维修情况。

4. 养护记录应真实、准确，如有虚假记录将承担相应责任。

5. 养护记录表由施工单位填写，并由监理单位监督确认。

以上为混凝土标准养护记录表，施工单位和监理单位应严格按照记录表的要求进行养护工作，确保混凝土养护质量，保障工程质量和安全。

混凝土缺陷修补施工方案

下列所提混凝土缺陷若有出现，首先通知监理工程师，再根据相应情况进行处理。

混凝土缺陷要紧表现为下列几项：麻面、漏筋、蜂窝、孔洞、烂根、酥松脱落、缝隙夹层、缺棱掉角、松顶、表面不平整、剪力墙位移倾斜、墙梁表面凹凸鼓胀、预埋铁件空鼓等。

现根据以上缺陷分别制定如下处理修补方案：

1、 麻面：在马面部分充分浇水湿润后，用同混凝土标号的砂浆，将麻面抹平压光，是颜色一致。修补完后，应用草帘或者草袋进行保湿养护。

2、 漏筋：对表面漏筋冲洗干净后，用1：2的水泥砂浆将漏筋部位抹平压实，如漏筋较深，应将薄弱混凝土与突出的颗粒凿去，洗刷干净后，用比原先高一强度等级的细石混凝土填塞压实，并认真养护。

3、 蜂窝：对小蜂窝，冲洗干净后，用1：2的水泥砂浆压实抹平，较大蜂窝，先凿去松动石子冲洗干净，用高一强度等级的细石混凝土填塞压实，并认真养护。

4、 孔洞：通常孔洞处理方法是将周围的松散混凝土与软弱浆膜凿除，用压力水冲洗，支设带托盒的模板，洒水湿润后，用比结构砼高一强度等级的半干硬细石混凝土认真分层浇筑，强力捣实，并养护。突出结构面的混凝土，待强度达到50%后再凿去，表面用1：2水泥砂浆抹平。对面积大而深进的孔洞，清理后，在内部埋压浆管、排气管，填清洁的10~20碎石，表面抹砂浆或者浇筑薄层混凝土，然后用水泥压力灌浆。

5、 烂根：将烂根处松散混凝土与软弱颗粒凿去，洗刷干净后，支模，用比原混凝土高一强度等级的细石混凝土填补，并捣实。

6、 酥松脱落：较浅的酥松脱落，可将酥松部分凿去，冲洗干净湿润后，用1：2水泥砂浆抹平压实。较深的酥松脱落，可将酥松与突出颗粒凿去，刷洗干净后支模，用比结构砼高一强度等级的细石混凝土浇筑，强力捣实，并加强养护。

7、 缝隙、夹层：若不深，可将松散混凝土凿去，洗刷干净后，用1：2水泥砂浆强力填塞密实。较深时，应清除松散部分与内部夹杂物，用压力水冲洗干净后支模，强力灌细石混凝土捣实，或者将表面封闭后进行压浆处理。

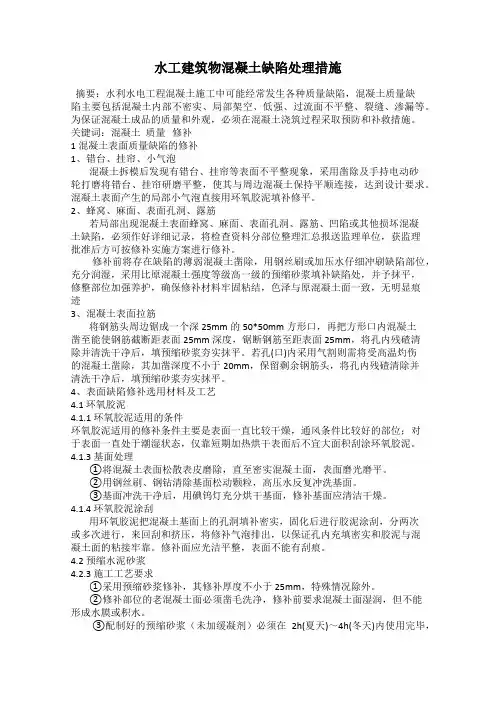

水工建筑物混凝土缺陷处理措施

摘要：水利水电工程混凝土施工中可能经常发生各种质量缺陷，混凝土质量缺陷主要包括混凝土内部不密实、局部架空、低强、过流面不平整、裂缝、渗漏等。为保证混凝土成品的质量和外观，必须在混凝土浇筑过程采取预防和补救措施。

关键词：混凝土 质量 修补

1 混凝土表面质量缺陷的修补

1、错台、挂帘、小气泡

混凝土拆模后发现有错台、挂帘等表面不平整现象，采用凿除及手持电动砂轮打磨将错台、挂帘研磨平整，使其与周边混凝土保持平顺连接，达到设计要求。

混凝土表面产生的局部小气泡直接用环氧胶泥填补修平。

2、蜂窝、麻面、表面孔洞、露筋

若局部出现混凝土表面蜂窝、麻面、表面孔洞、露筋、凹陷或其他损坏混凝土缺陷，必须作好详细记录，将检查资料分部位整理汇总报送监理单位，获监理批准后方可按修补实施方案进行修补。

修补前将存在缺陷的薄弱混凝土凿除，用钢丝刷或加压水仔细冲刷缺陷部位，充分润湿，采用比原混凝土强度等级高一级的预缩砂浆填补缺陷处，并予抹平，修整部位加强养护，确保修补材料牢固粘结，色泽与原混凝土面一致，无明显痕迹

3、混凝土表面拉筋

将钢筋头周边锯成一个深25mm的50*50mm方形口，再把方形口内混凝土凿至能使钢筋截断距表面25mm深度，锯断钢筋至距表面25mm，将孔内残碴清除并清洗干净后，填预缩砂浆夯实抹平。若孔(口)内采用气割则需将受高温灼伤的混凝土凿除，其加凿深度不小于20mm，保留剩余钢筋头，将孔内残碴清除并清洗干净后，填预缩砂浆夯实抹平。

4、表面缺陷修补选用材料及工艺

4.1 环氧胶泥

4.1.1 环氧胶泥适用的条件

环氧胶泥适用的修补条件主要是表面一直比较干燥，通风条件比较好的部位；对于表面一直处于潮湿状态，仅靠短期加热烘干表面后不宜大面积刮涂环氧胶泥。

4.1.3 基面处理

①将混凝土表面松散表皮磨除，直至密实混凝土面，表面磨光磨平。

预制混凝土构件外观缺陷的主要原因和防治措施

摘要：我国公路工程建设发展迅速，对公路工程的外观质量要求也越来越高，工程的外观质量能反映一个施工企业的管理水平和一线施工人员的整体素质。国家、行业及地方政府关于预制构件质量的标准、规范等陆续出台。预制构件的质量问题如果不能有效管理，会给下一工序的施工带来不利影响，首先会增加建造阶段的返工，严重时会造成工期延误，增加建设成本。其次，运维阶段会增加工程维修费用，同时也会让业主和施工方产生矛盾，甚至会影响公路工程的结构安全。

关键词：预制混凝土构件外观缺陷的主要原因和防治措施

一 常见预制混凝土构件质量缺陷问题

1.1 预制构件质量缺陷形成原因

（1）混凝土原材料因素。砂、碎石级配不合理，外加剂用量过大，导致流动性和易性较差、凝结时间过长、伴有分层离析现象。

（2）养护、脱模因素。养护时间、温度、湿度不满足条件要求，脱模剂涂刷不均匀，构件脱模时间过早，导致预制构件外观产生裂纹、孔洞、麻面、气泡等。

（3）技术、管理因素。保护层垫块放置不规范导致混凝土保护层过小，浇筑振捣不利，混凝土不密实，预埋预留点位遗漏缺失或尺寸偏差，预留孔堵塞等。

（4）运输、吊装因素。转运、存放、运输过程中成品保护不到位，容易受到外力或重物撞击，吊点未按要求设置。

1.2 预制构件质量缺陷分类 （1）表面色差、气泡、麻面。因振捣不规范、漏浆或模板表面未处理干净导致混凝土局部出现小凹槽、麻点、气泡等，多出现于构件的阳角和浇筑底面、侧面。其影响观感，但不影响结构安全，一般属于次要质量缺陷。

（2）孔洞、蜂窝。因振捣不密实或严重漏浆导致的混凝土结构局部出现酥松、石子密集、石子之间形成空隙或类似蜂窝状的窟窿。其影响观感，严重影响构件质量，可能会成为主要质量缺陷。

（3）砂线、水波纹。由于振捣时间过长或混凝土坍落度过大导致混凝土侧面砂线或水波纹。其影响观感，但不影响结构安全。

（4）缺棱、掉角。因拆模过早或吊装导致的结构或构件边角处混凝土局部掉落，不规则，棱角有缺陷。
