第三章 二维图形的编辑方法（一） 课程： AutoCAD2006 应用教程 授课日期： 2006 年 月 日 第 4 周
授课班级 授课形式 多媒体教学
授课顺序 7、8 授课时数 2 累计授课时数 8
授课章节名称 第三章 二维图形的编辑方法（一）
教学目的 掌握二维对象的编辑方法，熟练使用AutoCAD提供的编辑命令
教学重点难点 1、选择对象的方法
2、利用夹点编辑对象
3、移动、旋转、复制、镜像、阵列、编辑命令的熟练使用
4、缩放、拉伸、倒角、圆角、偏移命令的使用
主要内容 1、构造选择及快速选择对象
2、调整对象位置及其尺寸
3、使用夹点进行编辑
4、利用一个对象生成多个对象
5、倒角与圆角
使用教具 多媒体教室、多媒体机房
课外作业 1、 在编辑图形对象时，掌握多种选择对象的方法
2、 熟练掌握 AutoCAD2006的多种编辑命令及编辑方法
课后体会 学生上课能够专心听讲，主动提问，对授课内容接受较快，产生较大兴趣，讲课效果好。
导言：
上节课介绍了二维图形的绘制方法，而AutoCAD不仅有强大的作图能力，还有强大的编辑功能，本节课开始介绍二维图形的编辑方法。在绘图时，单纯的使用绘图命令或绘图工具，只能绘制一些基本的图形对象。为了绘制复杂图形，很多情况下都必须借助于图形编辑命令。
1、选择对象
直接拾取 只需将拾取框移动到希望选择的对象上，并单机鼠标即可。对象被选择后，会以虚线形式显示。
选择全部对象 在“选择对象”提示下输入“ All ”后按“ Enter ”键， AutoCAD 将自动选中屏幕上的所有对象默认矩形窗口拾取方式 将拾取框移动到图中空白地方并单击鼠标，在该提示下将光标移到另一个位置后单击， AutoCAD 自动以这两个拾取点为对角点确定一个矩形拾取窗口。如果矩形窗口是从左向右定义的，那么窗口内部的对象均被选中，而窗口外部以及与窗口边界相交的对象不被选中；如果窗口是从右向左定义的，那么不仅窗口内部的对象被选中，与窗口边界相交的那些对象也被选中。
第3章 二维图形的编辑
在设计过程中，仅仅绘制基本的二维图素是远远不够的，只有通过对图素进行各种编辑才能获得真正满意的各种图形。二维图形的编辑操作集中在如图3-1所示的Edit和Xform菜单的子菜单以及工具栏、和中。
图3-1 Edit和Xform下拉菜单
本章学习目标
● 掌握对象删除功能
● 掌握对象编辑的各种功能
● 掌握对象变化的各种功能
3.1 对象删除
删除功能用于删除已经构建好的图素。这一功能的所有命令集中在如图3-2所示的Edit
| Delete菜单的子菜单和工具栏中。 Mastercam X4基础教程
• 66 •
删除图素
删除重合图素
删除重合图素中符合条件的
恢复图素
按顺序恢复图素
恢复符合条件的图素
图3-2 Edit | Delete子菜单
Delete entities：删除选中的图素。
提示：
用户在选中图素后，按下键盘中的Delete键，也可将图素删除。
Delete Duplicates：删除重复图素。有时，在设计过程中，需要绘制很多重复的图素，因此除了常规的删除功能，Mastercam还提供了删除重复图素的功能，利用这些功能，系统会自动地把重复的图素删除掉。执行该功能后，系统将打开如图3-3所示的报告信息对话框。
图3-3 删除重复图素报告
Delete Duplicates-Advanced：选择该命令删除重复图素时，选定图素后，系统弹出如图3-4所示的对话框，允许用户指定删除图素的条件。
图3-4 删除重复图素条件指定对话框
Undelete Entity：用户不但可以删除图素，还可以很方便地恢复它们，此命令可以按删除的顺序从后往前依次恢复被删除的图素。 第3章 二维图形的编辑 • 67 •
Undelete # of Entities： 选择此命令，系统打开如图3-5所示的对话框，用户输入希望一次性恢复的图素数量。例如，依次删除了20个图素后，使用该命令并在对话框中输入5，则将恢复最后删除的5个图素。

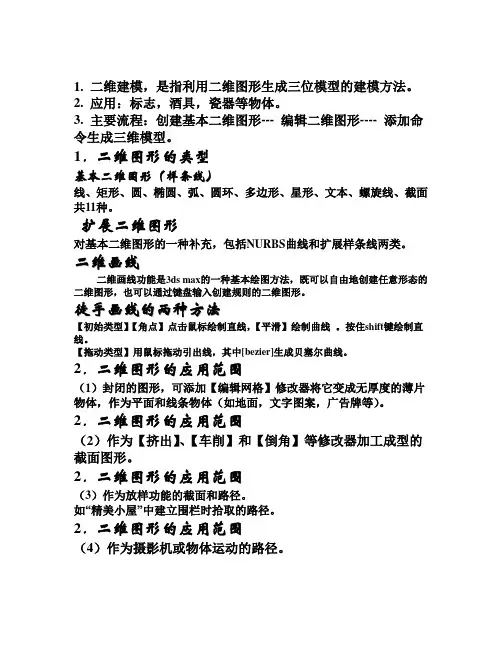

1. 二维建模，是指利用二维图形生成三位模型的建模方法。
2. 应用：标志，酒具，瓷器等物体。
3. 主要流程：创建基本二维图形--- 编辑二维图形---- 添加命
令生成三维模型。
1．二维图形的类型
基本二维图形（样条线）
线、矩形、圆、椭圆、弧、圆环、多边形、星形、文本、螺旋线、截面
共11种。
扩展二维图形
对基本二维图形的一种补充，包括NURBS曲线和扩展样条线两类。
二维画线
二维画线功能是3ds max的一种基本绘图方法，既可以自由地创建任意形态的
二维图形，也可以通过键盘输入创建规则的二维图形。
徒手画线的两种方法
【初始类型】【角点】点击鼠标绘制直线，【平滑】绘制曲线 。按住shift键绘制直
线。
【拖动类型】用鼠标拖动引出线，其中[bezier]生成贝塞尔曲线。
2．二维图形的应用范围
（1）封闭的图形，可添加【编辑网格】修改器将它变成无厚度的薄片
物体，作为平面和线条物体（如地面，文字图案，广告牌等）。
2．二维图形的应用范围
（2）作为【挤出】、【车削】和【倒角】等修改器加工成型的
截面图形。
2．二维图形的应用范围
（3）作为放样功能的截面和路径。
如“精美小屋”中建立围栏时拾取的路径。
2．二维图形的应用范围
（4）作为摄影机或物体运动的路径。
3.1 二维图形的创建和编辑---制作“中式屏风”
3.1.1 基础知识——二维图形的编辑
3.1.2 案例剖析——制作“中式屏风”
3.1.1 基础知识----二维图形的编辑
二维建模是在二维图形的基础上添加一些命令生成三维
模型的过程。所以要进行二维建模，首先要掌握二维图形的创
建和编辑。二维图形的创建是通过图形创建面板来完成的。
3.1.1 基础知识----二维图形的编辑
二维图形的编辑方法：对二维图形的顶点、线段、样条线进行修改，使它们
成文用户需要的曲线。
图形转换成可编辑样条线的方法：
（1）为图形添加【编辑样条线】修改器；
第三章 二维图形的编辑方法（二） 课程： AutoCAD2006 应用教程 授课日期： 2006 年 月 日 第 5 周
授课班级 授课形式 多媒体教学
授课顺序 9、10 授课时数 2 累计授课时数 10
授课章节名称 第三章 二维图形的编辑方法（二）
教学目的 更多的了解二维图形的编辑命令
教学重点难点 1、多段线、多线和样条曲线的编辑
2、文本、表格及表单的编辑
3、特性匹配
主要内容 1、编辑多段线、多线和样条曲线
2、编辑文本
3、编辑表格和表格单元
4、特性匹配
使用教具 多媒体教室、多媒体机房
课外作业 1、上机掌握多线、多段线、样条曲线的绘制命令和编辑命令
2、 绘制一些基本的二维图形
课后体会 学生上课能够专心听讲，主动提问，对授课内容接受较快，产生较大兴趣，讲课效果好。
导言：
上节课介绍了二维图形的基本编辑命令，如：复制、拉伸等，本节课将继续介绍二维图形的编辑命令。
1、编辑多段线、多线和样条曲线
选择“修改”—“对象”—“多段线”命令、在“修改 Ⅱ ”工具栏中单击“编辑多段线”按钮或在命令行中输入 PEDIT 命令，即可编辑多段线。
选择“修改”—“对象”—“样条曲线”命令、在命令行输入 SPLINEDIT 命令或在“修改 Ⅱ ”工具栏中单击“编辑样条曲线”按钮，可以编辑样条曲线。
选择“修改”—“对象”—“多线”命令，系统将打开“多线编辑工具”对话框，利用该对话框，我们可以编辑多线
2、编辑文本
执行方法：
（1） 选择“修改”—“对象”—“编辑”命令
（2） 在命令行输入“ DDEDIT ”命令
（3） 单击“文字”工具栏上的“编辑文字”按钮
执行命令后， AutoCAD 提示：
选择注释对象或 [ 放弃（ U ） ] ：
如果所选择的是单行文字， AutoCAD 会弹出“编辑文字”对话框，并在“文字”文本框内显示对应的文字内容，用户可通过该文本框修改标注文字。
