煤矿各种刮板输送机型号及技术参数

  • 格式：doc
  • 大小：1.42 MB
  • 文档页数：18

普采型刮板输送机

型号 SGB620/40T SGB620/80T SGB420/17

输送能力 150t/h 150t/h 80t/h

设计长度 100m 160m 50m

装机功率 40KW 2×40KW 17KW

链速 0.86m/s 0.86m/s 0.78m/s

刮板链型式 边双链 边双链 边双链

链条规格 Φl8×64 4)18×64 中14×50

中部槽规格 1500×620×180 1500×620×180 1200×420×150

SGZ730/320刮板输送机

该机为前部刮板输送机，中部槽采用优质合金钢铸造挡板、铲板槽帮与高强度耐磨中板焊接而成的整体结构，提高了强度，增加了可靠性，与采煤机、液压支架、转载机及电控箱装置配套。实现回采工作面的落煤、装煤、运煤、推溜和顶板支护等工序的综合机械化采煤。

设计长度 一一一一 200m

输送量 一……… 700t／h

刮板链速 一一一… O．93m／s

电机功率 ………… 2×160kW

工作电压 ………… 660／1 140V

圆环链规格 一………(p26×92mm

最小破断负荷一一……850kN

刮板间距 一一一一 1 104mm

中部槽 …___一一 1500×730×275mm

减速器传动比………… 39 737：1

减速器冷却方式………… 水冷

整机弯曲性能……一… 水平±1°，垂直±3。

适用于煤矿井下缓倾斜、中厚煤层回采工作面。是高产、高效综采机械化采煤工作面理想运输设备。

等离子熔覆合金陶瓷高耐磨刮板输送机系列

1、完全兼容传统刮板输送机，用户可以像使用普通刮板输送机一样安装使用，而不必花费时间去熟悉新的安装工艺；

2、整机系统达到最佳配合，使整机寿命大大延长；使用寿命是普通刮板输送机的2倍以上；

3、熔覆层坚硬光滑，摩擦系数小，使输送机整体运行阻力减小，能耗降低，无挤链压溜现象发生。

型号 运输量(t/h） 出厂长度（m/s） 链速(m/s) 电动机（型号） 电动机（功率） 中部槽尺寸（mm)

SGB320/17B 40 80 0.59 DSB-17 17 1200×320×150

SGB420/22 60 80 0.68 JDSB-22 22 1200×420×150

SGB420/30 80 80 0.88 JDSB-30 30 1200×420×150

SGB420/40X 100 100 0.86 DSB-40 40 1200×420×180

SGB620/40 150 100 0.86 DSB-40 40 1500×620×180

SGB620/80 150 160 0.86 DSB-40 2×40 1500×620×180

SGB630/150 250 200 0.86 DSB-75 2×75 1500×630×190

刮板输送机

名称规格 SGB-420/22(30) SGB-620/40T SGW-80T SGW-150B

输送量(t/h) 80 150 150 250

出厂长度(m) 80 100 160 200

链速(m/s) 0.88 0.896 0.86 0.868

电动机 型号 TDSB-22 DSB40 DS2B-40 DSB-75P-4

功率(Kw) 2230 40 2×40 2×75

转速(rpm) 1470 1470 1470 1480

电压(v) 380 660/380 660/380 660/1140

刮扳机 规格(mm) Φ14×50 Φ18×64 Φ18×64 Φ18×64

减速器传动比 / 24.564 / /

机器总重(t) 8.5 17.8 / 94

刮板机40t

型号 SGB-620/40T SCZ764/400

出厂长度(m) 100 180

输送量(t/h) 150 800

链速(m/s) 0.86 1.1

电机功率(KW) 40 2×200

链条数 2 2

中部槽规格(mm) 1500×620×180 1500×724×290

质量(t) 17.6 205.5

主要适用于中小型煤矿缓倾斜中厚层煤层普通机械化采煤工作面输送煤炭，与滚筒采煤机、单体液压支柱和金属铰接顶梁、推溜器等设备配套，以实现回采工作的落煤、装煤、运煤、支护和工作面的连续作业.

KGZ系列铸石刮板输送机

XGZ系列刮板输送机是煤炭部定产品系平顶山选煤设计研究院最新设计。该产品设计先进，结构合理，运输量大，节约电力，安装维修方便，性能可靠，且实现了标准化，系列化，通用化。中间槽采用全钢焊接结构，具有互换性，内衬铸石，耐磨，耐腐蚀，噪音低，阻力小。驱动装置采用了Y系列电机和NGW系列行星减速器。配套闸门有电动、手动，翻板三种类型

一、运输量Q 单层最大运输量可达1058吨/小时 双层最大运输量可达1400吨/小时

二、运输长度L L=10至50（米）

三、输送机槽宽B B=600、800、1000、1200、1400

四、链条速度V V1=0.48米/秒 V2=0.76米/秒

五、头轮中心高度 H1=640 H2=440

XGZ系列刮板输送机是运输温度较高的物料，及灰尘飞扬，潮湿作业环境的理想设备，在选煤厂，化工，电力系统广泛应用。

刮板输送机

型号 运输量(t/h) 运输距离(m) 刮板链速(m/s) 电动机

速比 刮板链

中部槽（长*宽*高） 整机质量（t)

型号 功率（kw) 电压 规格（mm) 破断拉力（KN） 刮板间距

SGB420/30 80 100 0.88 JDSB-30 30 380/660 22.245 fl14*50 ≥250 800 1200

*420

*150 10.6

SGB420/40 100 100 0.86 DSB-40 40 380/660 24.564 fl18*64 ≥320 1024 1500

*420

*180 16

SGB620/40 150 100 0.86 DSB-40 40 380/660 24.564 fl18*64 ≥320 1024 1500

*620

*180 17.6

SGB620/55 150 100 0.86 DSB-55 55 380/660 24.564 fl18*64 ≥320 1024 1500

*620

*180 17.66

SGB620/80 150 160 0.86 DSB-40 40*2 380/660 24.564 fl18*64 ≥320 1024 1500

*620 28.6 *180

SGB620/ 110 150 160 0.86 DSB-55 55*2 380/660 24.564 fl18*64 ≥320 1024 1500

*620

*180 28.66

SGD630/

180 400 150 0.92 YBS-90 90*2 660/1140 39.86 fl26*92 ≥850 920 1500

*630

*222 94

SGD630/

220 450 150 1.07 YBKYSS-55/110 110*2 660/1140 29.362 fl26*92 ≥850 920 1500

*630

*222 83

SGZ630/

220 450 150 1 YBKYSS-55/110 110*2 660/1140 29.362 fl22*86 610 1032 1500

*630

*222

SGZ730/

220 450 150 1 YBS-110 110*2 660/1140 29.362 fl22*86 610 1032 1500

*730

*222

sGz630／220 450 180 2×110 O.93 中双键 Φ26×92 1104 1500x630x252

刮板输送机系列

张家口煤矿机械有限公司的刮板输送机按不同中部槽宽度已有11个系列，根据装机功率、中部槽结构、链条规格、卸载方式、与采煤机配套的牵引机构及与液压支架不同的配套方式已有百余种机型可供用户选择，小时运量从60吨到2500吨，装机功率从22千瓦到2000千瓦，中部槽内宽从400毫米到1200毫米，整体铸焊结构输送机整机寿命（过煤量）达到400～800万吨。我公司输送机产品规格多，系列全，可靠性高，适用于不同条件的采煤工作面，能与各型采煤机和液压支架相配套。

系列型号 输送量（t/h） 设计长度（m） 装机功率（kW） 中部槽内宽（㎜） 刮板链型式 溜槽结构型式

SGB420/22 60 80 22 400 边双链 轧制

SGB620/40T 150 100 40 600 边双链 轧制

SGB630/150T 250 150 2×75 602 边双链 轧制、整体铸焊

630系列 450 150 2×（90～132） 590 单、边双、中双 轧制、整体铸焊

730系列 600 200 2×（90～200） 680 单、边双、中双 轧制、整体铸焊

764系列 700～1000 200 2×（132～315） 724 边双、中双 轧制、整体铸焊

830系列 1200 200 2×（250～315） 780 中双链 整体铸焊

880（800）系列 1500 250 2×（315～400） 800 中双链 整体铸焊

900系列 1800 250 2×（315～400） 900 中双链 整体铸焊

1000系列 2000 250 2×（375～700） 1000 中双链 整体铸焊

1200系列 2500 300 2×（855～1000） 1200 中双链 整体铸焊

SGZ630/220铸焊结构刮板输送机

SGZ630／220铸焊结构刮板运输机使用于煤矿井下缓倾斜、薄煤层、中等厚度煤层回采工作面，具有高强一度、高寿命、高可靠性的特点，是高产、高效综合机械化采煤理想的工乍面运输机。该运输机的过渡槽、中部槽采用优质合金钢铸造的槽帮与高强度耐磨中板组旱而成的整体结构，提高了强度和韧性，增加了可靠性和耐磨性，减少了维护量，增强了主产效益。

设计长度 一一一一一一200m

输送量 一………一一400t／h

合集下载

西北天地奔牛刮板机技术参数

西北天地奔牛刮板机技术参数

宁夏天地奔牛实业集团有限公司

1

技

术

部

分

宁夏天地奔牛实业集团有限公司

2

目 录

一、设备名称、数量一览表

二、设备技术规格

1.SGZ 1250/2565中双链刮板输送机

2.SZZ 1350/525中双链刮板转载机

3.PLM 4500轮式破碎机

4.DY 1400皮带机自移机尾

三、设备制造及检验标准

四、专利技术一览表

五、设备主要零部件寿命指标

六、设备专用工具明细表

七、设备附图 宁夏天地奔牛实业集团有限公司

3 一、投标设备名称、数量一览表

序号 货物名称 规格型号 数量 备注

1 刮板输送机 SGZ1250/2565 1套

2 刮板转载机 SZZ1350/525 1套

3 轮式破碎机 PLM4500 1套

4 皮带机自移机尾 DY1400 1套

二、投标设备技术规格

2.1 SGZ1250/3×855刮板输送机技术规格

2.1.1 SGZ1250/3×855刮板输送机整机技术性能指标

 运输能力(t/h)： ≥3600

 铺设长度(m)： 260

 适应的工作面倾角(°)： 0～20°

 适应的工作面走向倾角(°)： ≥±9°

 供电电压(V)： 3300(±12%)

 供电频率(Hz): 50

 总装机功率(kW)： 2565

 链速(m/s)： 1.35

 驱动装置的布置方式： 机头、机尾老塘侧平行布置

机头煤壁侧垂直布置

 采煤机牵引装置： 齿轮—销轨（节距147mm）

煤矿用刮板机规格型号

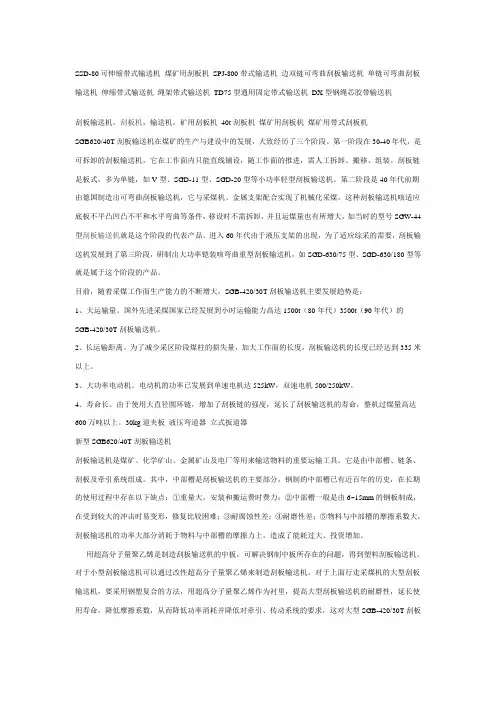

煤矿用刮板机规格型号

SSD-80可伸缩带式输送机 煤矿用刮板机 SPJ-800带式输送机 边双链可弯曲刮板输送机 单链可弯曲刮板输送机 伸缩带式输送机 绳架带式输送机 TD75型通用固定带式输送机 DX型钢绳芯胶带输送机

刮板输送机，刮板机，输送机，矿用刮板机 40t刮板机 煤矿用刮板机 煤矿用带式刮板机

SGB620/40T刮板输送机在煤矿的生产与建设中的发展，大致经历了三个阶段。第一阶段在30-40年代，是可拆卸的刮板输送机，它在工作面内只能直线铺设，随工作面的推进，需人工拆卸、搬移、组装。刮板链是板式，多为单链，如V型、SGD-11型、SGD-20型等小功率轻型刮板输送机。第二阶段是40年代前期由德国制造出可弯曲刮板输送机，它与采煤机、金属支架配合实现了机械化采煤。这种刮板输送机咳适应底板不平凸凹凸不平和水平弯曲等条件，移设时不需拆卸，并且运煤量也有所增大，如当时的型号SGW-44型刮板输送机就是这个阶段的代表产品。进入60年代由于液压支架的出现，为了适应综采的需要，刮板输送机发展到了第三阶段，研制出大功率铠装咳弯曲重型刮板输送机，如SGD-630/75型、SGD-630/180型等就是属于这个阶段的产品。

目前，随着采煤工作面生产能力的不断增大，SGB-420/30T刮板输送机主要发展趋势是：

1、大运输量。国外先进采煤国家已经发展到小时运输能力高达1500t（80年代）3500t（90年代）的SGB-420/30T刮板输送机。

2、长运输距离。为了减少采区阶段煤柱的损失量，加大工作面的长度，刮板输送机的长度已经达到335米以上。

3、大功率电动机。电动机的功率已发展到单速电机达525kW，双速电机500/250kW。

4、寿命长。由于使用大直径圆环链，增加了刮板链的强度，延长了刮板输送机的寿命，整机过煤量高达600万吨以上。30kg道夹板 液压弯道器 立式扳道器

新型SGB620/40T刮板输送机

刮板输送机是煤矿、化学矿山、金属矿山及电厂等用来输送物料的重要运输工具。它是由中部槽、链条、刮板及牵引系统组成。其中，中部槽是刮板输送机的主要部分，钢制的中部槽已有近百年的历史，在长期的使用过程中存在以下缺点：①重量大，安装和搬运费时费力；②中部槽一般是由6~15mm的钢板制成，在受到较大的冲击时易变形，修复比较困难；③耐腐蚀性差；④耐磨性差；⑤物料与中部槽的摩擦系数大，刮板输送机的功率大部分消耗于物料与中部槽的摩擦力上，造成了能耗过大、投资增加。

刮板输送机技术要求

刮板输送机技术要求

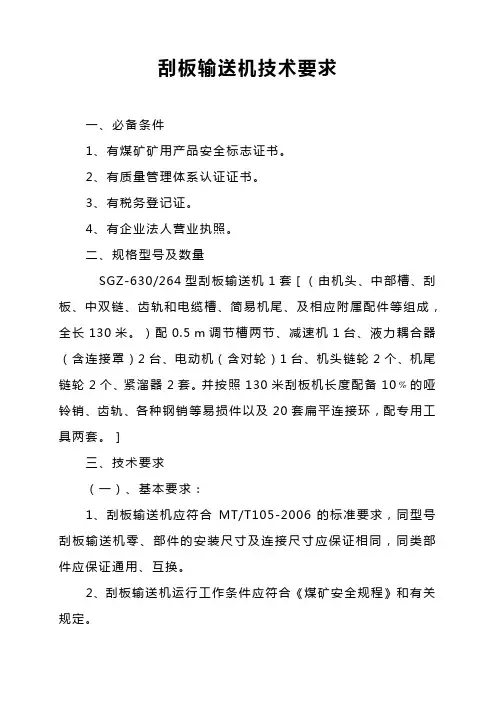

刮板输送机技术要求

一、必备条件

1、有煤矿矿用产品安全标志证书。

2、有质量管理体系认证证书。

3、有税务登记证。

4、有企业法人营业执照。

二、规格型号及数量

SGZ-630/264型刮板输送机1套［（由机头、中部槽、刮板、中双链、齿轨和电缆槽、简易机尾、及相应附属配件等组成，全长130米。）配0.5 m调节槽两节、减速机1台、液力耦合器（含连接罩）2台、电动机（含对轮）1台、机头链轮2个、机尾链轮2个、紧溜器2套。并按照130米刮板机长度配备10﹪的哑铃销、齿轨、各种钢销等易损件以及20套扁平连接环，配专用工具两套。］

三、技术要求

（一）、基本要求：

1、刮板输送机应符合MT/T105-2006的标准要求，同型号刮板输送机零、部件的安装尺寸及连接尺寸应保证相同，同类部件应保证通用、互换。

2、刮板输送机运行工作条件应符合《煤矿安全规程》和有关规定。 - 2 - 3、刮板输送机应能用于左或右采煤工作面（机头和机尾可以调换安装）。

4、刮板输送机各部件应便于拆装、运输，能够改变中部槽数量来适应工作面长度的变化。

5、在设计工作范围内，刮板链能正反方向顺利运行。

6、能与推移装置连接或为推移装置提供配套的推移部位。

7、机头架有足够卸载高度，应避免带回煤现象。机头架外廓尺寸和结构形式，应便于煤机自开切口。

（二）、参数要求

1、输送量为450T/h，链速为1m/s。

2、采用中双链，链条采用φ26mm×92mm-C。链条破断能力不低于850KN，刮板间距1104 mm。链条配备检测报告。

3、中部槽规格为1500mm×590mm×252mm，中板厚度不小于25mm，底板厚度不小于16mm。

（三）、机械部分

1、中部槽采用封底铸焊式结构，开天窗中部槽每八节设一节，中部槽具有高强度、高耐磨、韧性特点，中板采用高强板NM360，底板材料选用Q345，厚度不小于16mm,提供板材质量证明书。

2、中部槽采用哑铃连接方式，闸盘紧链方式。

刮板输送机技术要求 2

刮板输送机技术要求 2

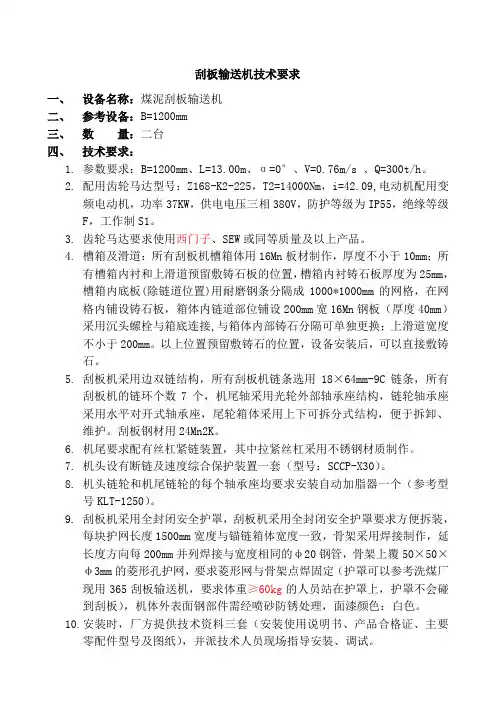

刮板输送机技术要求
