先来了解一下定位是怎么工作的。定位的核心技术其实是测距。给定空间中已知三点的具体坐标，和一个未知点到三点的距离，即可算出未知点的坐标。这通常叫做 三边测量定位算法。三边测量定位的几何理解非常简单。
以三个已知点和距离作三个圆，他们交于同一个点，这个点的坐标就是测量点的坐标。然而这是一个理想情况，实际由于测量精度的限制，实际上他们通常交不到一
个点上 ，交出来的是一块有面积的东西。这块面积的大小就是定位精度。当然我们可以通过 更多组的测量 使得相交的面积进一步减小以提高精度。
在这样简单易行的算法的支持下，我们就将定位问题 转化为了测直线距离问题，如何精确计算一个已知点到未知点的距离。GPS的解决方案非常简单粗暴。GPS的本质是一个 授时系统，也就是告诉你卫星发出这个信号的时候是几点几分几秒几毫秒几微秒。而从 GPS到地面有一定距离，无线电波在空气中以光速传播，等传到终端上是已经过去了几微秒，所以我们只要乘上光速就能知道终端到这颗星的距离了。一个要克服的问题是终端的时间并不一定很精确，但如果我们可以通过几颗星之间 两两差值 来算出本地应该有的时间。通过十几颗星一起授时进行修正，最后能很好将精度控制住。提高精度的方法也很粗暴，提高授时精度即可。
这样的模型放在室内定位的时候会遇到什么问题呢？
1、距离太短，时间难测。由于室内定位距离太短，要知道光速是 299,792,458 m/s，跑几米的时间太短了，根本测不精准。所以如果想继续通过授时的方法解决问题，无线电波通常是不靠谱的。当然也不是没有解决方案，比如速度慢得多的声波，一个解决方案就是超声波定位，这个可以是主动等回波来测量，或者被动授时测量，但超声波受多径效应和非视距传播影响很大，设计起来非常捉急。
2、信号遮挡，波长难选。同样无论用超声还是无线电都会遇到这个问题。波长长了，能绕过障碍物，但接收很困难，毕竟手机上不能捆个大锅盖（绕过障碍物 =绕过终端设备）。波长短了，信号很容易被遮挡，导致收不到信号。
室内定位UWB测距实验报告
实验题目：UWB测距室内定位实验报告
摘要：本实验采用UWB（Ultra Wideband，超宽带）技术进行室内定位测距，通过探究UWB测距系统的原理和性能，对UWB测距室内定位的实际应用具有重要的意义。实验结果表明，UWB测距室内定位具有较高的定位精度和可靠性，可以满足室内定位需求。
关键词：UWB测距、室内定位、定位精度、可靠性
引言：室内定位技术是指在室内环境下，使用无线通信或其他技术手段进行定位。随着无线通信和传感技术的发展，室内定位技术逐渐成为人们关注的焦点。UWB技术是一种新兴的室内定位技术，其特点是带宽大、抗干扰能力强、定位精度高等。
实验目的：通过实验探究UWB测距室内定位系统的原理和性能，验证UWB技术在室内定位中的应用价值。
实验器材和方法：
2.实验方法：
(2)校准UWB测距设备，设置参考点坐标。
(4)记录实验数据，进行分析和处理。
结论：UWB测距室内定位系统具有较高的定位精度和可靠性，能够满足室内定位需求。该实验结果验证了UWB技术在室内定位中的应用价值。未来，可以将UWB技术应用于室内导航、物品追踪等领域，进一步提高室内定位的精度和可靠性。

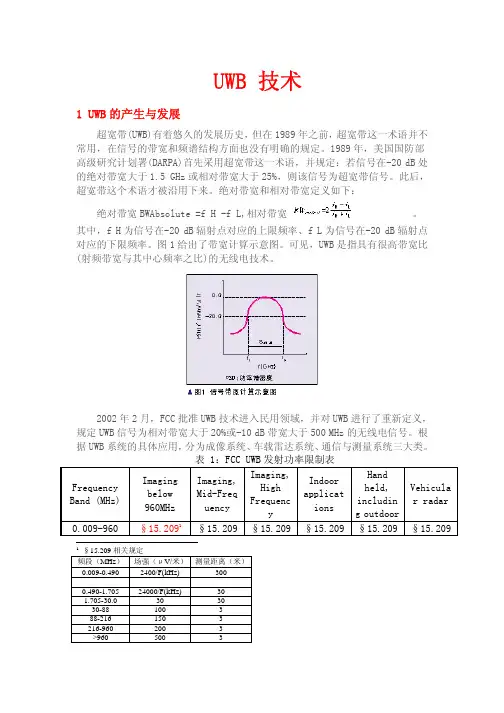

UWB 技术
1 UWB的产生与发展
超宽带(UWB)有着悠久的发展历史，但在1989年之前，超宽带这一术语并不
常用，在信号的带宽和频谱结构方面也没有明确的规定。1989年，美国国防部
高级研究计划署(DARPA)首先采用超宽带这一术语，并规定：若信号在-20 dB处
的绝对带宽大于1.5 GHz或相对带宽大于25%，则该信号为超宽带信号。此后，超宽带这个术语才被沿用下来。绝对带宽和相对带宽定义如下： 绝对带宽BWAbsolute =f H -f L,相对带宽 。
其中，f H为信号在-20 dB辐射点对应的上限频率、f L为信号在-20 dB辐射点
对应的下限频率。图1给出了带宽计算示意图。可见，UWB是指具有很高带宽比
(射频带宽与其中心频率之比)的无线电技术。
2002年2月，FCC批准UWB技术进入民用领域，并对UWB进行了重新定义，
规定UWB信号为相对带宽大于20%或-10 dB带宽大于500 MHz的无线电信号。根
据UWB系统的具体应用，分为成像系统、车载雷达系统、通信与测量系统三大类。 表 1：FCC UWB发射功率限制表
Frequency Band (MHz) Imaging below 960MHz Imaging, Mid-Frequency Imaging, High Frequency Indoor applications Hand held, including outdoor Vehicular radar
0.009-960 §15.2091§15.209§15.209§15.209§15.209 §15.209 1 §15.209相关规定 频段（MHz） 场强（μV/米） 测量距离（米）0.009-0.490 2400/F(kHz) 300 0.490-1.705 24000/F(kHz) 30 1.705-30.0 30 30 30-88 100 3 88-216 150 3 216-960 200 3 >960 500 3 960-1610 -65.3 -53.3 -65.3 -75.3 -75.3 -75.3 1610-1990 -53.3 -51.3 -53.3 -53.3 -63.3 -61.3 1990-3100 -51.3 -41.3 -51.3 -51.3 -61.3 -61.3 3100-10600 -51.3 -41.3 -41.3 -41.3 -41.3 -61.3 10600-22000 -51.3 -51.3 -51.3 -51.3 -61.3 -61.3 22000-29000 -51.3 -51.3 -51.3 -51.3 -61.3 -41.3 >29000 -51.3 -51.3 -51.3 -51.3 -61.3 -51.3
UWB定位理论及误差详解
UWB（Ultra-Wideband）超宽带技术是一种基于短脉冲无线电信号的无线通信技术，其频带宽度大于20%。UWB定位技术利用UWB信号进行测距和定位，可以实现高精度的室内和室外定位。
一、UWB定位原理
UWB定位原理基于TDOA（Time Difference of Arrival）时间到达差异原理，即多个接收器同时接收到同一发射源的信号时，由于距离不同而产生不同的到达时间差。通过计算这些时间差，可以确定发射源所在的位置。
二、误差产生原因
在实际应用中，UWB定位精度受到多种因素的影响。
主要包括：
多径效应：由于信号传播过程中会遇到反射、绕射等现象，导致信号路径不唯一，从而产生多条路径。这些路径会引起时间延迟和相位偏移等问题，从而影响定位精度。
环境干扰：环境中存在大量电子设备、建筑物、人员等干扰源，这些干扰源会对UWB信号产生影响，并影响定位精度。
频谱干扰：由于频段资源有限，在同一频段内可能存在其他无线设备或者通讯系统。这些设备也会产生干扰并影响UWB信号的传输和接收质量。
设备误差：UWB芯片、天线等硬件设备本身存在制造误差和校准误差，这些误差也会对定位精度造成一定的影响。 如何进一步消除误差？
为了提高UWB定位精度，可以采取以下措施：
多路径抑制技术：利用多径效应的特点，通过滤波、预编码等方式抑制多路径干扰，从而提高定位精度。
环境建模技术：通过建立环境模型，并对环境中存在的干扰源进行识别和分类，从而减少环境干扰对UWB信号的影响。
频谱管理技术：通过频谱监测、动态分配等方式，有效管理频段资源，避免与其他无线设备或通讯系统发生冲突。
校准技术：对UWB芯片、天线等硬件设备进行校准和修正，减少硬件误差对定位精度的影响。
实际应用方法
UWB定位技术已经被广泛应用于室内导航、物品追踪、人员定位等场景。在实际应用中，通常需要在不同位置上放置多个基站，并使用LORA传输方式进行数据传输。通过计算标签与基站之间的时间差，可以确定标签所在的位置，并提供高精度的定位服务。
