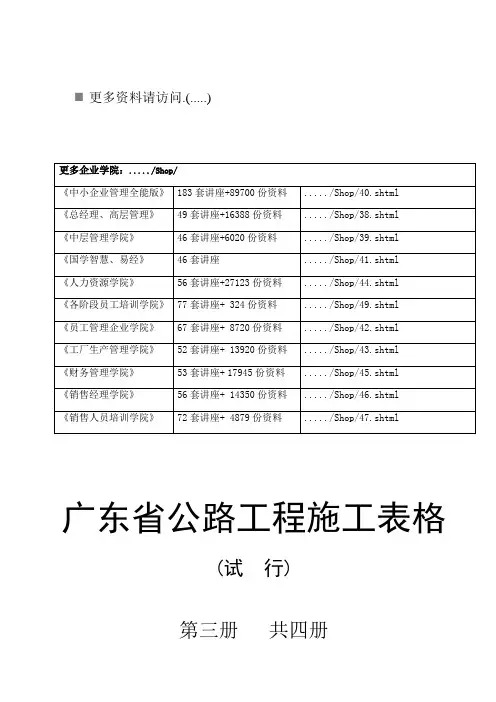

广东省公路工程施工表格(第三册)

广东省公路工程施工表格 (试 行)

第三册 共四册

第一册 工程质量评定表第二册 工程质量检验报告单及统计表第三册 工程施工现场检查检测记录表第四册

工程质量检验室内试验记录表

第二册 工程质量检验报告单及统计表第三册

工程施工现场检查检测记录表第四册 工程质量检验室内试验记录表

第三册 工程施工现场检查检测记录表第四册

工程质量检验室内试验记录表

第四册 工程质量检验室内试验记录表

主要编审人员：张代游 罗炳华 柴尔乔 余 峰

主要编审人员：张代游 罗炳华 柴尔乔 余 峰

主要编审人员：张代游 罗炳华 柴尔乔 余 峰

主要编审人员：张代游 罗炳华 柴尔乔 余 峰

柴尔乔 余 峰

广东省交通厅工程质量监督站

广东省交通厅工程质量监督站 一九九九年十月

一九九九年十月

说 明

1．本套表格适用于在广东省公路工程建设上使用，包括试验、检测、评定及施工检查原始记录。

2．本分册施工检查记录表，包括质量检查检测、施工原始记录(常用部分)。本分册没有列出的表格，可直接采用第二分册的表格，如钢筋检查、改墩台身成品检查、台帽成品检查等等。

3．本分册表格在现场检查记录，不得在办公室重抄。

4．所有“监理意见”一栏，监理工程师应签上具体意见、签名及日期。

5．本表格编制得到了广东虎门技术咨询有限公司、广东省公路建设公司、广东省冠粤路矫有限公司、广东省长大公路有限公司的大力支持，提出了很多宝贵的书面修改意见，在此表示感谢。

6．由于时间仓促和水平有限，难免有错漏，请将发现的问题和修改意见函告我站，以便修订时改进。

一九九九年九月十日

目 录

说明

施检表1 导线点测量记录表

施检表2 全站仪测角、测距记录表

施检表3 水准点测量报表

施检表4 施工增加水准点测量记录表

施检表5 路线主点桩测量记录表

施检表6 平面位置检查记录表

施检表7 施工放样测量记录表

施检表8 水准测量记录表

施检表9 宽度检测记录表

施检表10 边坡坡度检测记录表

施检表11 厚度检测记录表

施检表12 水泥砼路面相邻板高差检测记录表

施检表13 水泥砼路面纵、横缝、顺直度检测记录表

施检表14 垂直度或边坡检测记录表

施检表15 路面构造深度检测(砂铺法)记录表

施检表16 路面摩擦系数检测记录表

施检表17 弯沉测定记录表

施检表18 高程及横坡度检测记录表

施检表19 3m直尺平整度检测记录表

施检表20 连续式平整度仪测定平整度报告表

施捡表21 灌砂法压实度检测记录表

施捡表22 环刀法压实度检测记录表

施检表23 核子仪法压实度检测记录表

施检表24 混凝土钻芯取样记录表

施检表25 大面平整度检测记录表

施检表26 软土地基沉降量观测记录表

施检表27 软基分层沉降观测记录表

施检表28 孔隙水压力观察记录表

施检表29 软基测斜记录表

施检表30 软基测斜资料汇总表

施检表31 桥涵背回填检查记录表

施检表32 清理掘除检查记录表 施检表33 路基填筑施工记录表

施检表34 粉喷桩施工现场记录表

施捡表35 袋装砂井、塑料排水板施工现场记录表

施检表36 桩基桩位放样检查记录表

施检表37 回旋钻成孔记录表

施检表38 冲击钻成孔记录表

施检表39 人工挖孔记录表

施检表40 桩基成桩记录表

施检表41 桩基终孔后灌注混凝土前检查记录表

施检表42 水下混凝土灌注记录表

施检表43 施工放样检查记录表

施检表44 基坑检查记录表

施检表45 地基处理检查记录表

施检表46 混凝土施工检查记录表

施检表47 现浇混凝土模板安装检查记录表

施检表48 预制混凝土构件模板安装检查记录表

施捡表49 预应力管道检查表

施检表50 预应力张拉(先张法)记录表

施检表51 预应力张拉(后张法)记录表

施检表52 预应力孔道压浆记录表

施检表53 封端检查记录表

施检表54 顶推台座导梁安装质量检查记录表

施检表55 支座安装检查记录表

施检表56 隧道开挖地质监测记录表

施检表57 隧道开挖断面检测记录表

施检表58 隧道现场监控量测记录表

施检表59 周边收敛测试记录表

施检表60 收敛数据回归分析图

施检表61 拱顶下沉记录表

施检表62 拱顶下沉测量计算表

施检表63 拱顶下沉数据回归分析图

施检表64 明洞外贴式防水层检查记录表

施检表65 隧道安装钢筋检查记录表

施检表66 隧道混凝土钢筋网安装检查记录表

施检表67 隧道模板安装检查记录表

施检表68 隧道预注浆堵水检查记录表

施检表69 隧道洞身锚杆检查记录表

施检表70 隧道模筑砼渗漏水检查记录表

施检表71 隧道洞身喷射混凝土检查记录表

施检表72 隧道洞身塑料板防水层检查记录表

施检表73 隧道模筑砼拆模后检查记录表

施检表74 隧道成洞净空检查记录表

导线控制点复测记录计算表

施检表（1） 编号： 第 页 共 页

项目名称 省道S253线银英公路升平至银盏段改建工程 施工单位 中铁大桥局集团有限公司 监理单位 佛山盛建公路工程监理有限公司 合同段 2

桩号或部位 公路等级 二级 仪器产地型号

导线

点号 距离 测距中误差 水 平 角 角度闭合差 坐标相对闭合差

备注 复测 设计 实测 允许 复 测 设 计 实测 允许 实测 允许 （m） （m） (㎜) (㎜) ° ′ ″ ° ′ ″

自检

意见 监理

意见 草

图

注：《公路勘测规范》规定

测距中误差： 一级公路：﹤17㎜ 二级公路： ﹤30㎜

方位角闭合差： ﹤±（10√n ）″ <±(16√n )″

导线全长相对闭合差： ﹤±1/15000 <±1/10000

测量 记录 计算 技术主办 项目主管 测量日期 施检表（2） 全站仪测角、测距记录表 编号： 第 页 共 页

项目名称 施工单位 监理单位 测量部位 等级

测 站 仪 高 测站高 气 压 气温

仪器型号 加常数 乘常数 天 气 成像

测回

觇点 水 平 角 盘左 指标差 觇高 高 差 距离

观测值

（m） 一测回中数 平均 盘左 盘右 半测回方向角 一测回方向角 盘右

° ′ ″ ° ′ ″ ° ′ ″ ° ′ ″ 垂直角 镜高 高 程 中数

（m） 中数

（m） ° ′″ ″ ″

自 检

意 见 监 理

意 见 草图

测量 记录 计算 技术主办 项目主管 测量日期 施检表(3) 水准点测量报表 编号： 第 页 共 页

项目名称 施工单位 合同段

桩号或范围 监理单位 公路等级

水准点编号 设计高程 实测高程 偏 差(mm) 水准点编号 设计高程 实测高程 偏 差(mm)

DX33 14.767 AM4 13.18

DX34 14.409 AM5 11.414

F20 14.175 AM6 12.567

P5 14.48 AM7 12.533

N19 14.33 AM8 12.324

N41 14.23 AM9 11.461

KⅡ89 12.54 12.563 23 AM10 11.692

N23 11.66 11.738 78 AM11 11.062

N37 12.11 12.183 73 AM12 11.238

N38 11.91 12.015 105 AM13 11.850

N106 12.06 12.136 76 AM14 11.863

N19-1 14.414 AF01 11.330

N37-1 12.526 AF02 14.241

AM1 11.643

AM2 13.000

AM3 12.417

闭合差 17mm

允许误差 65mm

自检

意见 测量成果符合相关规范的精度要求，可作下一施工工序使用。

监理

意见

测量 计算 复核 技术

主办 项目

主管 测量

日期 4.29 施工增加水准点测量记录表

施检表（4） 编号： 第 页 共 页

项目名称 省道S253线银英公路升平至银盏段改建工程 施工单位 中铁大桥局集团有限公司 监理单位 佛山盛建公路工程监理有限公司 合同段 2

公路等级 二级 水准仪型号 水准尺 测量范围

日 期 施工水准点BM 引用设计时路线水准点BM L(KM)

或n(个) △容

(mm) △测

(mm) 说 明 编号 位置 高程（m） 编号 位置 高程（m）

1.L及n为BM间的测量距离或测站数。

2.△容为容许闭合差或附合差，△测为实测的闭合差或附合差。

自 检

意 见 监 理

意 见

测量 记录 计算 技术主办 项目主管 测量日期
