基于单片机的交通灯设计摘要：在城市交通中，交通灯起着非常关键的作用，用于规范车辆和行人的通行。
本文设计了一个基于单片机的交通灯系统，该系统采用红绿蓝LED 灯作为信号灯，通过单片机控制灯的亮灭，实现交通灯的正常运行。
该系统不仅具有稳定性和可靠性，还可以根据实际情况进行调整和扩展。
通过实验验证，该交通灯系统可以准确地显示交通信号，有助于提高交通流量的控制效果。
关键词：单片机；交通灯；LED灯；控制第一节：引言在城市交通中，交通灯是一种非常重要的设备，用于控制车辆和行人的通行。
它可以有效地组织交通流动，减少交通事故的发生，并提高交通效率。
传统的交通灯系统使用机械装置对灯进行控制，但这种方法存在维护困难、调整复杂等问题。
为了解决这些问题，本文设计了一个基于单片机的交通灯系统。
第二节：设计原理2.1系统框架本系统采用单片机作为控制器，通过控制LED灯的亮灭实现交通灯的正常运行。
系统包括信号产生模块、单片机控制模块、驱动电路模块和LED灯模块等部分。
2.2单片机选择本系统采用了AT89C52单片机作为控制器，该单片机具有较高的性能和稳定性，可以满足交通灯系统的要求。
2.3信号产生模块本系统中的信号产生模块通过设置定时器产生不同时间间隔的信号，模拟真实的交通灯信号。
2.4单片机控制模块单片机控制模块是整个系统的核心部分，它根据信号产生模块产生的信号来控制LED灯的亮灭。
具体地，单片机通过设置不同的控制信号，控制LED灯的亮灭时间。
例如，当变换到红灯时，单片机会发送一个控制信号给LED灯模块，使其显示红灯。
2.5驱动电路模块驱动电路模块负责将单片机发送的控制信号转化为LED灯的亮度控制信号，从而实现交通灯的控制。
2.6LED灯模块LED灯模块使用红、绿、蓝三色LED灯，分别代表红灯、绿灯和黄灯。
通过单片机控制，LED灯可以按照预先设置的顺序亮灭。
第三节：实验结果通过实验验证，本系统可以准确地显示交通信号。
在正常情况下，红灯亮10秒，黄灯亮5秒，绿灯亮15秒；在过渡状态下，红灯亮2秒，黄灯亮2秒，绿灯亮2秒；在故障情况下，红、绿、黄灯交替亮1秒。

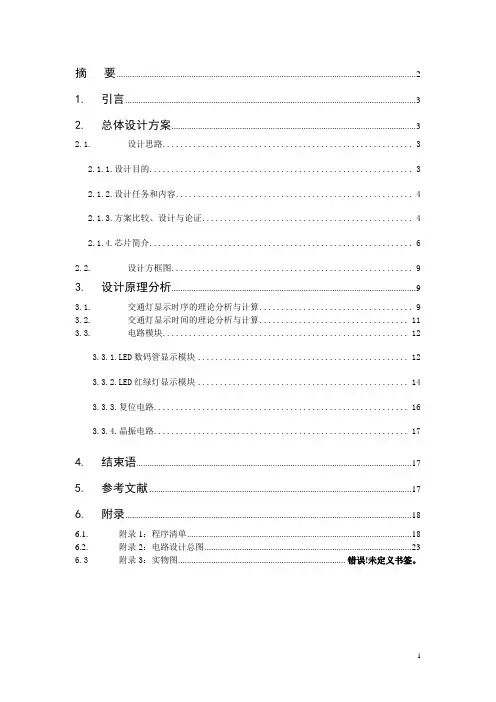

摘要 (2)1.引言 (3)2.总体设计方案 (3)2.1. 设计思路 (3)2.1.1.设计目的 (3)2.1.2.设计任务和内容 (4)2.1.3.方案比较、设计与论证 (4)2.1.4.芯片简介 (6)2.2. 设计方框图 (9)3.设计原理分析 (9)3.1. 交通灯显示时序的理论分析与计算 (9)3.2. 交通灯显示时间的理论分析与计算 (11)3.3. 电路模块 (12)3.3.1.LED数码管显示模块 (12)3.3.2.LED红绿灯显示模块 (14)3.3.3.复位电路 (16)3.3.4.晶振电路 (17)4.结束语 (17)5.参考文献 (17)6.附录 (18)6.1. 附录1：程序清单 (18)6.2. 附录2：电路设计总图 (23)6.3附录3：实物图............................................................................ 错误!未定义书签。
摘要交通在人们的日常生活中占有重要的地位，随着人们社会活动的日益频繁，这点更是体现的淋漓尽致。
交通信号灯的出现，使交通得以有效管制，对于疏导交通流量、提高道路通行能力，减少交通事故有明显效果。
近年来随着科技的飞速发展，单片机的应用正在不断深入，同时带动传统控制检测技术日益更新。
在实时检测和自动控制的单片机应用系统中，单片机往往作为一个核心部件来使用，仅单片机方面知识是不够的，还应根据具体硬件结构软硬件结合，加以完善。
本系统采用单片机AT89S52为中心器件来设计交通灯控制器，系统实用性强、操作简单、扩展性强。
本设计就是采用单片机模拟十字路口交通灯的各种状态显示以及倒计时时间。
本设计系统由单片机I/O口扩展系统、交通灯状态显示系统、LED数码显示系统、复位电路等几大部分组成。
系统除基本的交通灯功能外，还具有倒计时等功能，较好的模拟实现了十字路口可能出现的状况。
51单片机交通灯仿真原理交通灯是城市道路交通指示设施中最重要的一种，它可以用来引导车辆和行人在道路上安全通行。
在交通繁忙的路口，交通灯起到了非常关键的作用。
本文将介绍使用51单片机对交通灯进行仿真的原理。
交通灯通常包括红灯、黄灯和绿灯这三种状态。
红灯表示停止，黄灯表示警告，绿灯表示行驶。
在信号灯中，红灯和绿灯的时间比较长，黄灯的时间比较短。
下面是使用51单片机进行交通灯模拟的步骤：1.硬件连接：首先，我们需要将51单片机与LED灯连接起来。
假设使用3个LED灯分别模拟红灯、黄灯和绿灯，将它们分别连接到单片机的3个IO口上。
2.程序编写：使用汇编或C语言编写程序，实现交通灯的工作逻辑。
以下是一个简单的示例代码：```#include <reg51.h>#define LED_RED P0 // 定义红灯连接的IO口#define LED_YELLOW P1 // 定义黄灯连接的IO口#define LED_GREEN P2 // 定义绿灯连接的IO口void delay(unsigned int t)while(t--);void mainwhile(1)//红灯亮，其他灯灭LED_RED=0x01;LED_YELLOW=0x00;LED_GREEN=0x00;delay(5000); //等待5秒//绿灯亮，其他灯灭LED_RED=0x00;LED_YELLOW=0x00;LED_GREEN=0x01;delay(5000); //等待5秒//黄灯亮，其他灯灭LED_RED=0x00;LED_YELLOW=0x01;LED_GREEN=0x00;delay(2000); //等待2秒}```4.运行仿真：将单片机连接到电源后，程序开始执行。
红灯亮起5秒后，绿灯亮起5秒，然后黄灯亮起2秒，然后循环往复。
通过以上步骤，我们成功完成了51单片机交通灯仿真。
在实际应用中，可以通过增加传感器等组件实现更多的功能，如人行道上的行人信号灯、车辆流量检测等，进一步提高交通灯的智能化和人性化。
目录目录第一章课程设计内容与要求分析 (1)1.1 课程设计内容 (1)1.2 课程设计要求分析 (2)1.2.1 系统单元电路组成 (2)第二章控制系统程序设计 (4)第三章单片机原理及应用课程设计总结 (18)参考文献 (19)附录 (20)第一章课程设计内容与要求分析1.1 课程设计内容本题目以89C51单片机为核心器件组成交通灯控制系统，采用定时中断实现精确定时；利用提供的单元模块构成硬件系统。
交通灯控制系统的设计要求：1）基本功能：要求在一般工作方式下，十字路口为A、B道（A、B道交叉组成十字路口），每道设置红、绿、黄三盏灯，在灯的控制下各道轮流放行。
通行的流程是：B道红灯亮40秒，同时A道绿灯亮30秒，闪烁5秒，A道黄灯亮5秒；然后切换A道红灯亮40秒，同时B道绿灯亮30秒，闪烁5秒；B道黄灯亮5秒。
如此循环。
在A、B道红、绿、黄灯依次点亮时，A、B道对应的两位数码管分别倒计时显示本道红、绿、黄灯点亮的时间。
2）扩展功能：设置自动流量控制功能：即当一道有车而另一道无车（用按键开关S1、S2模拟车辆检测功能）时，使有车车道放行。
设置优先控制功能：当有紧急车辆通过时，用开关S0进行控制，将A、B 道均设定为红灯，第二次按下开关S0后，回复正常运行状态。
1.2 课程设计要求分析1.2.1 系统单元电路组成图1 交通灯外围电路图2 交通灯运行时电路图3 交通灯运行时电路第二章控制系统程序设计#include <reg51.h>unsigned char code dtab[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0xff};//共阳极接法的数字0～9段码表unsigned char code selec[4]={0xFE,0xFD,0xFB,0xF7};//动态显示位选码表unsigned char disp[4];//定义4个显示缓冲单元unsigned char aa[25];sbit Key1=P1^4;//定义四个独立按键sbit Key2=P1^5;sbit Key3=P1^6;sbit Key4=P1^7;sbit YL_ledR=P3^0;//定义Y轴方向左转的红绿黄灯sbit YL_ledY=P3^1;sbit YL_ledG=P3^2;sbit YG_ledR=P3^3;//定义Y轴方向直行的红绿黄灯sbit YG_ledY=P3^4;sbit YG_ledG=P3^5;sbit XL_ledR=P2^0;//定义X轴方向左转的红绿黄sbit XL_ledY=P2^1;sbit XL_ledG=P2^2;sbit XG_ledR=P2^3;//定义X轴方向直行的红绿黄sbit XG_ledY=P2^4;sbit XG_ledG=P2^5;unsigned char flag=13,move_flag; //定义标志位unsigned char XGR,XGY,XGG;unsigned char XLR,XLY,XLG;unsigned char YGR,YGY,YGG;unsigned char YLR,YLY,YLG;unsigned char YYRR,XXRR;unsigned char num;void Delayms(unsigned int x) //定义xms延时函数，x就是形式参数{unsigned int i;unsigned char j;for(i=x;i>0; i--)for(j=110;j>0;j--);}/**************************************************************函数功能：定时器0中断服务函数，显示矩阵按键值**************************************************************/void Time0(void) interrupt 1//"interrupt"声明函数为中断服务函数{unsigned char count;TH0=(65536-50000)/256; //定时器T0的高8位赋初值TL0=(65536-50000)%256;//定时器T0的低8位赋初值if(++count>=20){count=0;YGG--; //Y轴绿灯时间减一XXRR--; //X轴红灯时间减一disp[2]=XXRR%10; //X轴数码管显示Y轴绿灯时间disp[3]=XXRR/10;disp[0]=YGG%10; //Y轴数码管显示X轴红灯时间disp[1]=YGG/10;if(YGG==0) //如果Y抽绿灯时间减为零，Y轴的黄灯开始亮，X轴的数码管显Y轴黄灯时间{disp[0]=YGY%10;disp[1]=YGY/10;YGG=1;YGY--;YG_ledG=1;//Y轴的绿灯熄灭YG_ledY=0;if(YGY==0XFF) //当Y轴黄灯闪烁时间变为零，Y轴红灯亮，黄灯灭，Y数码管显示X轴绿灯时间{ //同时X轴的绿灯亮，红灯灭，X轴数码管显示Y轴红灯时间disp[0]=YLG%10;disp[1]=YLG/10;YGY=0;YLG--;YL_ledG=0;YG_ledR=0;YG_ledY=1;YL_ledR=1;if(YLG==0XFF)//当X轴绿灯时间为零，X轴的绿灯灭，黄灯开始闪烁。
