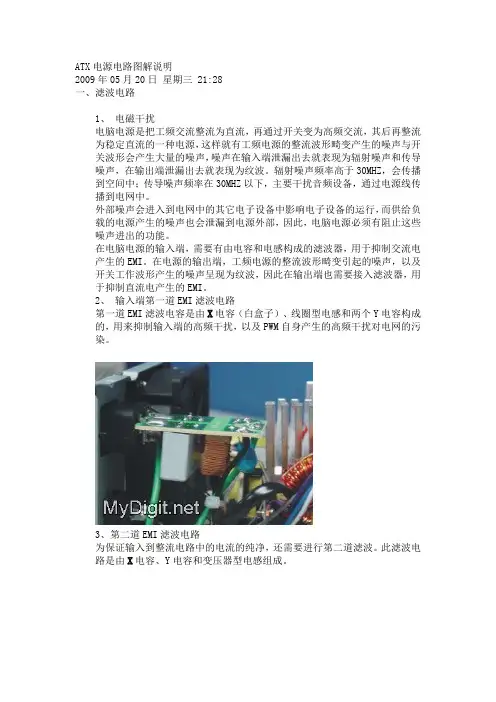

ATX电源电路图解说明2009年05月20日星期三 21:28一、滤波电路1、电磁干扰电脑电源是把工频交流整流为直流，再通过开关变为高频交流，其后再整流为稳定直流的一种电源，这样就有工频电源的整流波形畸变产生的噪声与开关波形会产生大量的噪声，噪声在输入端泄漏出去就表现为辐射噪声和传导噪声，在输出端泄漏出去就表现为纹波。
辐射噪声频率高于30MHZ，会传播到空间中；传导噪声频率在30MHZ以下，主要干扰音频设备，通过电源线传播到电网中。
外部噪声会进入到电网中的其它电子设备中影响电子设备的运行，而供给负载的电源产生的噪声也会泄漏到电源外部，因此，电脑电源必须有阻止这些噪声进出的功能。
在电脑电源的输入端，需要有由电容和电感构成的滤波器，用于抑制交流电产生的EMI。
在电源的输出端，工频电源的整流波形畸变引起的噪声，以及开关工作波形产生的噪声呈现为纹波，因此在输出端也需要接入滤波器，用于抑制直流电产生的EMI。
2、输入端第一道EMI滤波电路第一道EMI滤波电容是由X电容（白盒子）、线圈型电感和两个Y电容构成的，用来抑制输入端的高频干扰，以及PWM自身产生的高频干扰对电网的污染。
3、第二道EMI滤波电路为保证输入到整流电路中的电流的纯净，还需要进行第二道滤波。
此滤波电路是由X电容、Y电容和变压器型电感组成。
4、高压滤波电路高压整流滤波电路把220V的交流市电转换为300V的高压直流电压，一路输到开关电路，一路输到辅助电源电路。
高压滤波电容的容量对输出端的稳定性有很大影响，纹波输出的控制也是基于滤波电容的容量。
纹波是与输出端呈现的输入频率及开关变换频率同步的分量，一般为输出电压的0.5%以内。
5、低压滤波电路当高频噪声泄漏到负载侧时，可能使电脑配件产生故障，同时，高频噪声也会向空间辐射。
低压端采用的直流线路EMI滤波器。
直流线路EMI滤波器比较复杂。
电源的直流有5V、12V和3.3V电压，对于每路电压，都需要进行滤波。
通用笔记本电路维修图1系统板供电电路3.3.1 整机系统供电方框图：如图3-20所示图3-20 整机系统供电方框图3.3.2 保护隔离电路1．典型MAX1632公版电路：如图3-21所示图3-21 MAX1632公版电路图2．三点定位修保护电路：如图3-22所示图3-22 典型保护隔离电路（1） MAX1632工作过程如图3-21/2所示，插上电源适配器，16V电压来到了第③点分几路，一路来到Q1的漏极，二路通过10Ω电阻来到22脚，三路来到Q3的漏极，这时芯片不工作，当23脚接到高电平（3.3V－5V）或直接通过电阻连于电源时，芯片开始待机，待机时将产生如下电压21脚VL5V, 9脚为基准电压2.5V，VL5V电压分成几路分别到给芯片自身及其它芯片作为待机电压，一路给1.8V/2.5V产生电路作为其待机电压，二路给CPU核心电压产生电路作为其待机电压，三路给了充电电路，四路通过D1、D2给了芯片BST端，作为内部高端驱动器的电源，五路经内部给了低端驱动器作为工作电源，这时机器处于一触即发的准备工作状态，待机状态各引脚的待机电压如下：16V；当（7）（28）接收到3.3V或5V高电平且保持不变时，芯片VL5V开始正常工作，内部 V 的四个驱动器输出方波脉冲去SHDN 大于或等于3.3V推动外部所接的4个场效应管导通工作，这时4个BST 4.7V 场效应管相当4只可变电阻进行分压，输出3.3V 、5V、DL5V电压，当输出电压或负载电流发生变化，其变化会通REF 2.5V 经CSH、CSL、FB引脚反馈给芯片内部，内部自动调整方波幅度及脉宽大小，最终达到3.3V、5V电压的稳压输出，当负载过压或过流时，其反馈会让芯片自动切断输出，最终达到保护负载及电源本身的目的。
（2）MAX1632正常工作时部分引脚电压：(3) MAX1632的好坏判断：如图3-23所示图3-23 MAX1632好坏判断流程图（4）MAX1632阻值法测好坏：（注非在线测量）如图3-24所示TPS2052图3-24 MAX1632阻值测量示意图(5) MAX1632检修流程图：如图3-25所示图3-25 MAX1632检修流程图3. LTC 1628G/LTC1628引脚定义：如图3-26所示Run/SS1 Run/SS2:软启动运行控制输入和短路，检测定时器的多用引脚，过流停机保护也通过这些引脚实现。

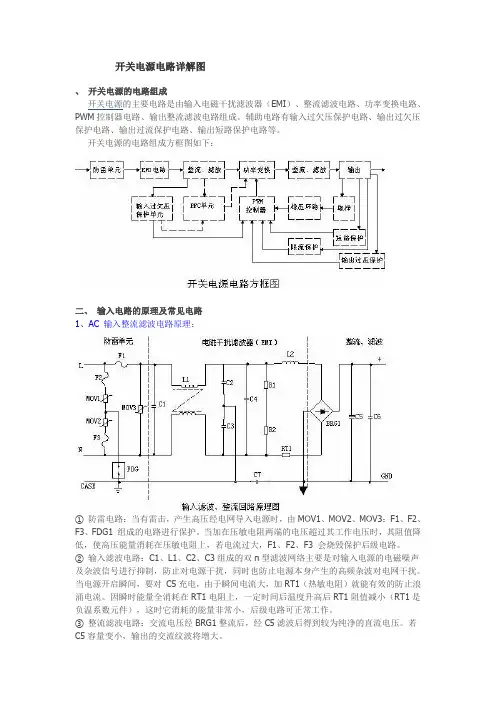

开关电源电路图原理讲解图解一、开关电源的电路组成开关电源的主要电路是由输入电磁干扰滤波器（EMI）、整流滤波电路、功率变换电路、PWM控制器电路、输出整流滤波电路组成。
辅助电路有输入过欠压保护电路、输出过欠压保护电路、输出过流保护电路、输出短路保护电路等。
开关电源的电路组成方框图如下：二、输入电路的原理及常见电路1、AC 输入整流滤波电路原理：①防雷电路：当有雷击，产生高压经电网导入电源时，由MOV1、MOV2、MOV3：F1、F2、F3、FDG1 组成的电路进行保护。
当加在压敏电阻两端的电压超过其工作电压时，其阻值降低，使高压能量消耗在压敏电阻上，若电流过大，F1、F2、F3 会烧毁保护后级电路。
②输入滤波电路：C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。
当电源开启瞬间，要对C5充电，由于瞬间电流大，加RT1（热敏电阻）就能有效的防止浪涌电流。
因瞬时能量全消耗在RT1电阻上，一定时间后温度升高后RT1阻值减小（RT1是负温系数元件），这时它消耗的能量非常小，后级电路可正常工作。
③整流滤波电路：交流电压经BRG1整流后，经C5滤波后得到较为纯净的直流电压。
若C5容量变小，输出的交流纹波将增大。
2、DC 输入滤波电路原理：①输入滤波电路：C1、L1、C2组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。
C3、C4 为安规电容，L2、L3为差模电感。
②R1、R2、R3、Z1、C6、Q1、Z2、R4、R5、Q2、RT1、C7组成抗浪涌电路。
在起机的瞬间，由于C6的存在Q2不导通，电流经RT1构成回路。
当C6上的电压充至Z1的稳压值时Q2导通。
如果C8漏电或后级电路短路现象，在起机的瞬间电流在RT1上产生的压降增大，Q1导通使Q2没有栅极电压不导通，RT1将会在很短的时间烧毁，以保护后级电路。
开关电源电路详解图、开关电源的电路组成开关电源的主要电路是由输入电磁干扰滤波器（EMI）、整流滤波电路、功率变换电路、PWM控制器电路、输出整流滤波电路组成。
辅助电路有输入过欠压保护电路、输出过欠压保护电路、输出过流保护电路、输出短路保护电路等。
开关电源的电路组成方框图如下：二、输入电路的原理及常见电路1、AC 输入整流滤波电路原理：①防雷电路：当有雷击，产生高压经电网导入电源时，由MOV1、MOV2、MOV3：F1、F2、F3、FDG1 组成的电路进行保护。
当加在压敏电阻两端的电压超过其工作电压时，其阻值降低，使高压能量消耗在压敏电阻上，若电流过大，F1、F2、F3 会烧毁保护后级电路。
②输入滤波电路：C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。
当电源开启瞬间，要对C5充电，由于瞬间电流大，加RT1（热敏电阻）就能有效的防止浪涌电流。
因瞬时能量全消耗在RT1电阻上，一定时间后温度升高后RT1阻值减小（RT1是负温系数元件），这时它消耗的能量非常小，后级电路可正常工作。
③整流滤波电路：交流电压经BRG1整流后，经C5滤波后得到较为纯净的直流电压。
若C5容量变小，输出的交流纹波将增大。
2、DC 输入滤波电路原理：①输入滤波电路：C1、L1、C2组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。
C3、C4 为安规电容，L2、L3为差模电感。
② R1、R2、R3、Z1、C6、Q1、Z2、R4、R5、Q2、RT1、C7组成抗浪涌电路。
在起机的瞬间，由于C6的存在Q2不导通，电流经RT1构成回路。
当C6上的电压充至Z1的稳压值时Q2导通。
如果C8漏电或后级电路短路现象，在起机的瞬间电流在RT1上产生的压降增大，Q1导通使Q2没有栅极电压不导通，RT1将会在很短的时间烧毁，以保护后级电路。
