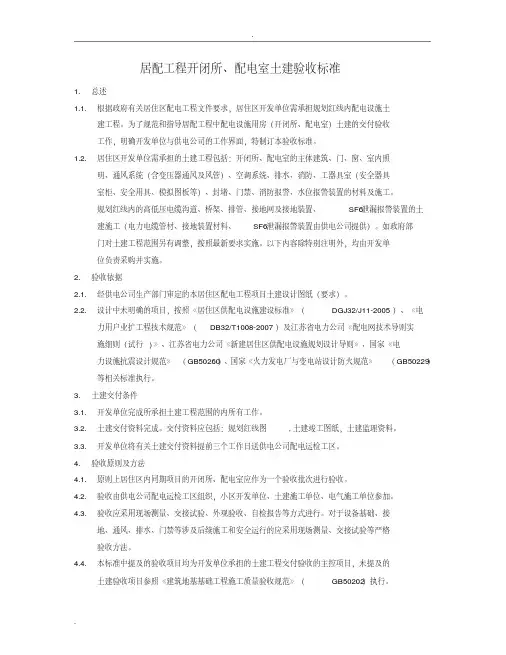

配电网开闭站配电室施工及验收规范

居配工程开闭所、配电室土建验收标准1.总述1.1.根据政府有关居住区配电工程文件要求，居住区开发单位需承担规划红线内配电设施土建工程。

为了规范和指导居配工程中配电设施用房（开闭所、配电室）土建的交付验收工作，明确开发单位与供电公司的工作界面，特制订本验收标准。

1.2.居住区开发单位需承担的土建工程包括：开闭所、配电室的主体建筑、门、窗、室内照明、通风系统（含变压器通风及风管）、空调系统、排水、消防、工器具室（安全器具室柜、安全用具、模拟图板等）、封堵、门禁、消防报警、水位报警装置的材料及施工。

规划红线内的高低压电缆沟道、桥架、排管、接地网及接地装置、SF6泄漏报警装置的土建施工（电力电缆管材、接地装置材料、SF6泄漏报警装置由供电公司提供）。

如政府部门对土建工程范围另有调整，按照最新要求实施。

以下内容除特别注明外，均由开发单位负责采购并实施。

2.验收依据2.1.经供电公司生产部门审定的本居住区配电工程项目土建设计图纸（要求）。

2.2.设计中未明确的项目，按照《居住区供配电设施建设标准》（DGJ32/J11-2005）、《电力用户业扩工程技术规范》（DB32/T1008-2007）及江苏省电力公司《配电网技术导则实施细则（试行)》、江苏省电力公司《新建居住区供配电设施规划设计导则》、国家《电力设施抗震设计规范》（GB50260）、国家《火力发电厂与变电站设计防火规范》（GB50229）等相关标准执行。

3.土建交付条件3.1.开发单位完成所承担土建工程范围的内所有工作。

3.2.土建交付资料完成。

交付资料应包括：规划红线图,土建竣工图纸，土建监理资料。

3.3.开发单位将有关土建交付资料提前三个工作日送供电公司配电运检工区。

4.验收原则及方法4.1.原则上居住区内同期项目的开闭所、配电室应作为一个验收批次进行验收。

4.2.验收由供电公司配电运检工区组织，小区开发单位、土建施工单位、电气施工单位参加。

4.3.验收应采用现场测量、交接试验、外观验收、自检报告等方式进行。

5.10.7.门禁、防盗报警、火灾报警、水位报警等功能应集成在一组监测终端并安装于一面控制屏柜内，并有遥控通风机、空调、开门等扩展功能。该屏应预留遥测、遥信、遥控以及光纤通讯等设备安装位置。
5.10.8.开闭所、配电室应有防止雨、雪和小动物从采光窗、通风窗、门、电缆沟等进入屋内的措施。
6.验收记录
开闭所、配电室土建验收记录卡
工程名称施工单位验收日期年月日
验收项目
验收内容
标准
自检结果
验收检查结果
放线定位
定位
符合规划及设计要求
标高
符合设计要求
检修通道
符合规范要求
接地装置

明敷部分主网与避雷器单独接地区分
按规定以颜色
接地体连接
采用焊接，焊接牢固无虚焊，搭接焊的搭接长度满足规范要求
接地电阻值
土建施工单位：
开发单位：
验收人员：
验收结论：
验收日期
4.2.验收由供电公司配电运检工区组织，小区开发单位、土建施工单位、电气施工单位参加。
4.3.验收应采用现场测量、交接试验、外观验收、自检报告等方式进行。对于设备基础、接地、通风、排水、门禁等涉及后续施工和安全运行的应采用现场测量、交接试验等严格验收方法。
4.4.本标准中提及的验收项目均为开发单位承担的土建工程交付验收的主控项目，未提及的土建验收项目参照《建筑地基基础工程施工质量验收规范》（GB50202）执行。
2.验收依据
2.1.经供电公司生产部门审定的本居住区配电工程项目土建设计图纸（要求）。
2.2.设计中未明确的项目，按照《居住区供配电设施建设标准》（DGJ32/J11-2005）、《电力用户业扩工程技术规范》（DB32/T1008-2007）及江苏省电力公司《配电网技术导则实施细则（试行)》、江苏省电力公司《新建居住区供配电设施规划设计导则》、国家《电力设施抗震设计规范》（GB50260）、国家《火力发电厂与变电站设计防火规范》（GB50229）等相关标准执行。

配网工程验收实施细则及验收工作的相关要求各班组：为提高配网技改工程和用户投资建设入网设备的验收质量，规范配网验收工作的实施流程，特制订细则如下：1、生产部或营销部下发验收通知后，工区将及时与施工单位联系，要求施工单位与试验班做好对接，班组应按照营销部下发的试验项目逐条开展试验（变压器送电后噪声测试在设备投运前可不必开展、一次全电流保护调试试验可待设备购置后开展），施工单位做试验需试验班旁站的，试验班应旁站参加试验监督，如有特殊原因工作无法正常开展的，应及时与工区领导反映。

试验结果合格证明应经工区领导签字盖章后生效。

2、试验结果合格，工区方可组织班组开展验收（工区只按照生产部或营销部下发的验收通知组织验收，施工单位私自联系的，工区不予组织），工区接到验收通知将及时转发至班组，如班组因工作等特殊原因不能按时参加验收的或需调整时间提前去验的，应至少提前半天与工区联系，以便工区及时做好调整。

3、验收开展前，班组应提前确定验收人员，并根据验收内容做好人员分工，因工作等原因班组参验人员少于2人的，工区将延期开展验收。

（上级部门下派的特验收任务除外）4、对于整体一级开闭所、一级开闭所备品备件、小区二级开闭所设备、环网柜（高分箱）由配网指挥调度班负责验收，对于电源进线、配电房整体、二级开闭所建筑物、箱式变、电缆通道、低分箱、备品备件（二级开闭所及配电房等）由所辖运维班组负责验收，消防设施由工区安全员负责检查。

对于设备的中间检查按照上述所划分的验收班组负责。

5、验收过程中，验收人员应按工区提供的验收技术标准表格逐项检查，并在检查打钩框中逐项打钩，代表已检查，如技术标准不满足实际情况的应在标准中标记，设备存在的问题应填写至存在问题框中，结论框中按照实际验收情况标明“合格”、“不合格”和提供相关的整改意见，在验收表下方填写该项目验收人员的姓名。

如验收表不按规范要求填写的，工区不予接收。

（每次验收工区均下发验收对照表，复验工区提供材料：上次验收整改表、验收未合格部分的验收对照表。

电力输配电工程施工及验收标准电力输配电工程的施工及验收标准对于保障电力系统运行的安全及稳定具有至关重要的作用。

本文将就电力输配电工程的施工及验收标准进行详细的介绍。

一、施工标准1.1 施工资质电力输配电工程的施工必须由具有相应施工资质的企业来承担，施工企业应具备相关的电力工程施工资质和经验，确保施工过程符合相关法规要求。

1.2 施工人员施工人员必须持有相关电力施工从业资格证书，并具备一定的工作经验。

在施工过程中，应严格按照施工图纸及规范要求进行操作，保证施工质量。

1.3 施工材料电力输配电工程所使用的材料必须符合国家标准及相关规范要求，材料的选用应经过严格的筛选和测试，确保其质量可靠。

1.4 施工工艺在施工过程中，应按照相关的电力施工工艺规范进行操作，严格控制施工过程中的各个环节，确保施工质量达标。

二、验收标准2.1 验收时间电力输配电工程的验收时间应在施工结束后及时进行，以确保工程的安全及运行正常。

2.2 验收内容电力输配电工程的验收内容包括但不限于：电缆敷设质量、接地电阻、设备铭牌是否齐全、设备与设备之间的连接是否牢固等，验收范围应覆盖工程的各个方面。

2.3 验收标准验收标准应参照国家相关的电力工程验收标准及规范，对工程的质量、安全、可靠性等方面进行评定，确保工程符合相关要求。

2.4 验收报告验收结束后，应出具验收报告并备案，对于不符合验收标准的问题应及时整改，并重新进行验收，直至符合标准为止。

结语电力输配电工程的施工及验收标准对于保障电力系统运行的安全和稳定至关重要，施工过程中要严格按照标准要求进行，验收结果要符合相关标准，以确保工程的质量和安全性。

希望相关部门和企业能够重视电力工程的施工及验收标准，共同致力于电力系统的安全运行。
