《微机原理》期末考试A卷(有答案)

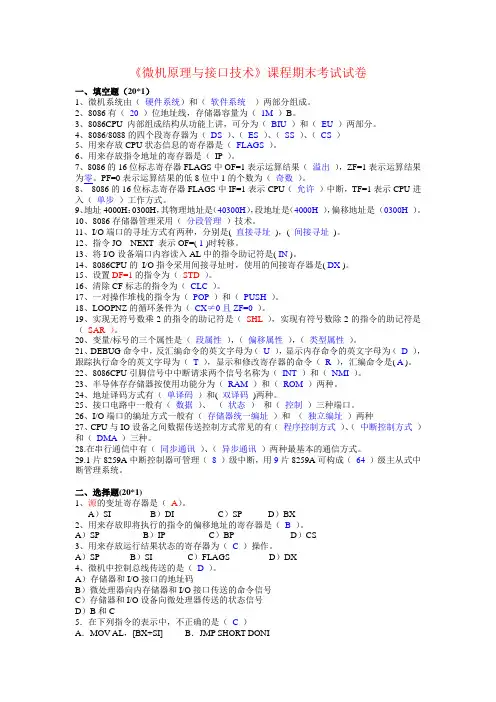

《微机原理与接口技术》课程期末考试试卷一、填空题（20*1）1、微机系统由（硬件系统）和（软件系统）两部分组成。

2、8086有（20）位地址线，存储器容量为（1M ）B。

3、8086CPU 内部组成结构从功能上讲，可分为（BIU）和（EU ）两部分。

4、8086/8088的四个段寄存器为（DS）、（ES）、（SS ）、（CS）5、用来存放CPU状态信息的寄存器是（FLAGS）。

6、用来存放指令地址的寄存器是（IP ）。

7、8086的16位标志寄存器FLAGS中OF=1表示运算结果（溢出），ZF=1表示运算结果为零。

PF=0表示运算结果的低8位中1的个数为（奇数）。

8、8086的16位标志寄存器FLAGS中IF=1表示CPU（允许）中断，TF=1表示CPU进入（单步）工作方式。

9、地址4000H：0300H，其物理地址是（40300H），段地址是（4000H），偏移地址是（0300H ）。

10、8086存储器管理采用（分段管理）技术。

11、I/O端口的寻址方式有两种，分别是( 直接寻址)，( 间接寻址)。

12、指令JO NEXT 表示OF=( 1 )时转移。

13、将I/O设备端口内容读入AL中的指令助记符是( IN )。

14、8086CPU的I/O指令采用间接寻址时，使用的间接寄存器是( DX )。

15、设置DF=1的指令为（STD）。

16、清除CF标志的指令为（CLC）。

17、一对操作堆栈的指令为（POP）和（PUSH）。

18、LOOPNZ的循环条件为（CX≠0且ZF=0 ）。

19、实现无符号数乘2的指令的助记符是（SHL），实现有符号数除2的指令的助记符是（SAR ）。

20、变量/标号的三个属性是（段属性），（偏移属性），（类型属性）。

21、DEBUG命令中，反汇编命令的英文字母为（U ），显示内存命令的英文字母为（D），跟踪执行命令的英文字母为（T），显示和修改寄存器的命令（R），汇编命令是( A )。

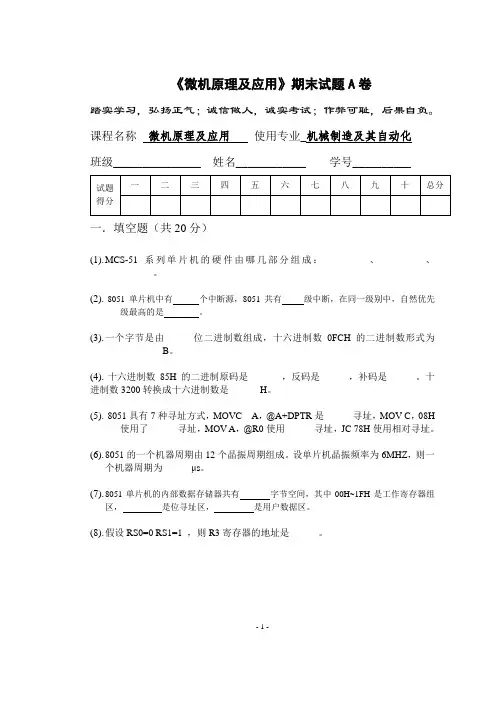

《微机原理及应用》期末试题A卷踏实学习，弘扬正气；诚信做人，诚实考试；作弊可耻，后果自负。

课程名称微机原理及应用使用专业_机械制造及其自动化班级_______________ 姓名____________ 学号__________一．填空题（共20分）(1).M CS-51系列单片机的硬件由哪几部分组成：_________、_________、__________。

(2).8051单片机中有个中断源，8051共有级中断，在同一级别中，自然优先级最高的是。

(3).一个字节是由______位二进制数组成，十六进制数0FCH的二进制数形式为____________B。

(4).十六进制数85H的二进制原码是______ ，反码是______，补码是______。

十进制数3200转换成十六进制数是______ H。

(5).8051具有7种寻址方式，MOVC A，@A+DPTR是______寻址，MOV C，08H使用了______寻址，MOV A，@R0使用______寻址，JC 78H使用相对寻址。

(6).8051的一个机器周期由12个晶振周期组成。

设单片机晶振频率为6MHZ，则一个机器周期为______μs。

(7).8051单片机的内部数据存储器共有字节空间，其中00H~1FH是工作寄存器组区，是位寻址区，是用户数据区。

(8).假设RS0=0 RS1=1 ，则R3寄存器的地址是______。

- 1 -二．选择题（共10小题，每小题2分，共20分）：1..若不使用MCS-51片内程序存储器则哪个引脚必须接地. （）A. EA管脚B. XTAL1C. VCCD. P3.32.对程序存储器的读操作，只能使用（）A. MOV指令B. PUSH指令C. MOVX指令D. MOVC指令3.下列指令正确的的是（）A. MOV SP,#0FFHB. PUSH AC. MOV A, #1234HD. SUBB R1,#09H4.下列指令不能将A清零的是（）A. MOV A, #00HB. CLR AC. ORL A, #00HD. XRL A, A5.提高单片机的晶振频率，则机器周期（）A. 不变B. 变长C. 变短D. 不定6.执行PUSH ACC指令，MCS-51完成的操作是（）A.（ACC）→（SP）SP-1→SPB. SP+1→SP （ACC）→（SP）C. SP-1 →SP （ACC）→(SP)D. （ACC）→（SP）SP+1→SP7.8051执行MOV A，#0AH后，PSW的哪一位被置1 （）A. ACB. F0C. OVD. P8.设累加器A的内容为0C9 H，寄存器R2的内容为54H，CY=1，执行指令SUBB A，R2 后结果为：（）A.（A）=74HB.（R2）=74HC.（A）=75HD. （R2）=75H9.设（A）=0F3 H，（R0）=0AA H，执行指令ANL A，R0后，结果（）A.（A）=82HB. （A）=A2HC.（R0）=82D.（R0）=6CH10.如果定时器工作在方式3，TH0计数溢出的中断请求标志是（）A. TR0B. ET0C. TF0D. TR1- 2 -三．程序运行分析与译码:1. 分析如下程序段，试着模拟运行分析执行到断点处（断点处指令未执行）寄存器A.R1、R2取值填入表格？（提示：表格可能有多余行）（10分）MOV R2, #02MOV SP, #30HMOV A, #10HMOV R1, #00LOOP: INC R1ADD A, R1 ;;此处为断点观察A和R1、R2值PUSH ACCDJNZ R2, LOOP ;;POP 40HSJMP $2. 指令译码:并分析R0所指向地址的数据是______ ，3FH单元所存的数据是______。

第 2 页 共 6 页
装 订 线 内 不 答 题
3. 假设 OCW3 的端口地址为 0140H，编写程序读取 IRR 寄存器状态，状态值存于寄 存器 AL 中。 （5 分） 已知 OCW3 中的 D1 和 D0 用于读取 8259A 内 IRR 和 ISR 寄存器状态。 D1：RR，读寄存器命令位。RR＝1 时，允许读 IRR 和 ISR 寄存器；RR＝0，则禁 止读 IRR 和 ISR 寄存器。 D0：RIS，读寄存器选择位。该位只有在 RR＝1 时才有意义。在该位有意义的情况 下，RIS＝1，允许读 ISR 寄存器；RIS＝0，允许读 IRR 寄存器。
第 5 页 共 6 页
。 （2 分） 。 （2 分）
。 （2 分）
（4）编写程序段，实现 LED 显示开关状态，用十六进制数表示。 （6 分）
Y4
图2 0~F 的七段码分别是 3FH，06H，5BH，4FH，66H，6DH，7DH，07H，7FH，6FH， 77H，7CH，39H，5EH，79H，71H，73H，3EH。
D7 － D6 ESMM D5 SMM D4 0 D3 1 D2 P D1 RR D0 RIS
4. 若定时/计数器 8253 的 CNT1 工作于方式 3，时钟 CLK1 端输入频率为 0.5MHz，要 求 OUT1 端输出方波的周期为 3ms，请计算其时间初值，并说明计算理由？（5 分）
5. 计算 8086CPU 中逻辑地址为 1200H：0345H 对应的物理地址。 （3 分）
B 口方式选择： 0：方式 0 1：方式 1 控制 B 口： 1：输入，0：输出 控制 C 口低 4 位： 1：输入，0：输出
8255 控制字格式 1 D6 D5 D4 D3 D2 D1 D0

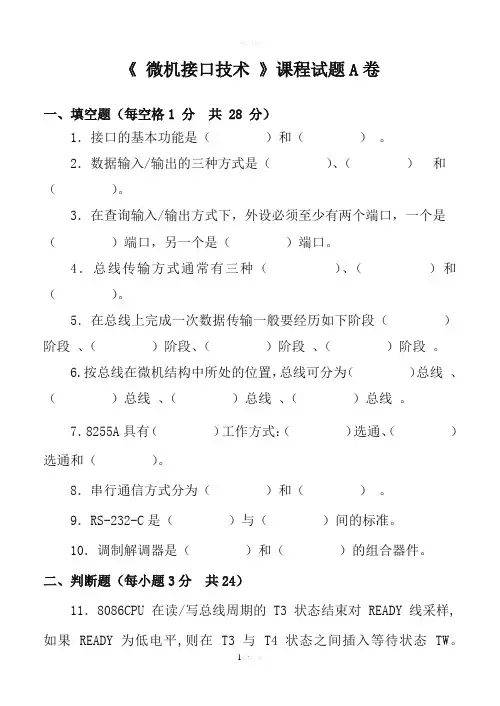

《微机接口技术》课程试题A卷一、填空题（每空格1 分共 28 分）1．接口的基本功能是（）和（）。

2．数据输入/输出的三种方式是（）、（）和（）。

3．在查询输入/输出方式下，外设必须至少有两个端口，一个是（）端口，另一个是（）端口。

4．总线传输方式通常有三种（）、（）和（）。

5．在总线上完成一次数据传输一般要经历如下阶段（）阶段、（）阶段、（）阶段、（）阶段。

6.按总线在微机结构中所处的位置，总线可分为（）总线、（）总线、（）总线、（）总线。

7．8255A具有（）工作方式：（）选通、（）选通和（）。

8．串行通信方式分为（）和（）。

9．RS-232-C是（）与（）间的标准。

10．调制解调器是（）和（）的组合器件。

二、判断题（每小题3分共24）11．8086CPU 在读/写总线周期的 T3 状态结束对 READY 线采样,如果 READY 为低电平,则在 T3 与 T4 状态之间插入等待状态 TW。

（）12．在 8253 的方式控制字中,有一项计数锁存操作,其作用是暂停计数器的计数。

（）13．8250 的溢出错误指示 CPU 还未取走前一个数据,接收移位寄存器又将接收到的一个新数据送至输入缓冲器。

（）14．在 8088 系统（最小组态）中,执行指令”MOV [2000H],AX”需 1 个总线周期。

（）15．DMA 控制器 8237A 现行字节数寄存器的值减到 0 时,终止计数。

（）16．8086/8088CPU 的复位后开始执行的第一条指令的地址为FFFFH。

（）17．若各中断源的优先级是一样的，则可用自动循环优先级来实现。

（）18．最小模式下 8086/8088 读总线操作时序和写总线操作时序中的 DT / R 信号波形基本相同。

（）三、单项选择题：（每小题 3分，共 30 分）19．8086CPU工作在总线请求方式时，会让出（）。

A．地址总线 B．数据总线C．地址和数据总线 D．地址、数据和控制总线20．8086CPU的I/O地址空间为（）字节。
