第4章组合体-第四章第3节组合体的尺寸标注

♦ ♦ ♦ ♦
按形体分析法，将组合体分解为若干个基本形体。 标注各基本形体的定形尺寸。 选定尺寸基准，标注各基本形体之间的定位尺寸。 标注组合体的总体尺寸。
§5-3
组合体三视图的尺寸标注
⑵标注出确定各基本体之间 相对位置的定位尺寸
下面以支架为例说明组合体尺寸标注的基本方法。
⑴逐个注出基本形体的定形 尺寸
§5-3
组合体三视图的尺寸标注
六、常见结构的尺寸注法 下面列出的是常见的零件结构,可从图中所标注的尺寸了 解这些结构的尺寸注法。
轴承座的尺寸标注
标注示例
11
20

72 56 26
36
34 72
10
6
R16 f32
36
12
12
7
24 (c) (d)
12
20 (e)
12
一、基本体的尺寸标注 要标注组合体的尺寸，应先掌握基本体的尺寸标注的方法。 常见基本形体的尺寸标注方法如下图所示。 1、平面立体的尺寸标注方法：标注底面形状和高度尺寸。
§5-3
组合体三视图的尺寸标注
一、基本体的尺寸标注 2、回转体的尺寸标注方法：标注底面圆直径和高度尺寸。 底面圆直径要标注在非圆视图上。
§5-3
组合体三视图的尺寸标注

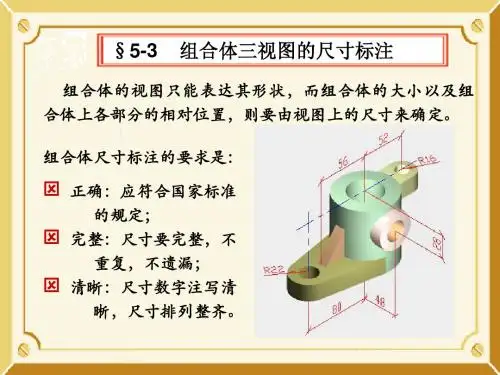

组合体的视图只能表达其形状，而组合体的大小以及组 合体上各部分的相对位置，则要由视图上的尺寸来确定。 组合体尺寸标注的要求是：
正确：应符合国家标准

的规定； 完整：尺寸要完整，不 重复，不遗漏； 清晰：尺寸数字注写清 晰，尺寸排列整齐。
§5-3
组合体三视图的尺寸标注
§5-3
组合体三视图的尺寸标注
2、相贯体的尺寸标注 两相交基本体的尺寸标注方法：除标注两相交基本体 的定形尺寸外，还要注出确定两相交基本体相对位置的定 位尺寸。

组合体的尺寸标注
16
1. 线性尺寸
12
12
16
（ a） （ b）
线性尺寸的数字应按图（ a）所示的方向注写，并尽可能避免在图示30°
范围内标注尺寸。当无法避免时可组按合体图的（尺b寸）标注标注。
2. 角度尺寸
60°
10° 55° 50°
25°
25°
10°
5°
50°
30°
70°
30°
(1) 角度尺寸界线沿径向引出。 (2) 角度尺寸线画成圆弧，圆心是该角顶点。 (3) 角度尺寸数字一律写成组合水体的平尺方寸标向注 。
组合体的尺寸标注
4. 尺寸线
尺寸线与轮廓线不平行 尺寸线成为轮廓线的延长线
尺寸线成为中心线的延长线 尺寸线与中心线重合 尺寸线与轮廓线重合
(1) 尺寸线不能用其它图线代替，一般也不得与其它图线重合或画在其延长线上。 (2) 标注线性尺寸时，尺寸线必须组与合体所的标尺寸注标的注线段平行。
5. 同一张图上，数字及箭头的大小应保持一致
3. 圆的直径
(1) 直径尺寸应在尺寸数字前加注符号“”。
(2) 尺寸线应通过圆心，其终端画成箭头。 (3) 整圆或大于半圆应注直组合径体的。尺寸标注
4. 圆弧半径
(1) 半径尺寸数字前加注符号“R ”。 (2) 半径尺寸必须注在投影为圆弧的图形上，
且尺寸线或其延长线应通过圆心。 (3) 小于或等于半圆的圆弧组合应体的注尺半寸标径注 尺寸。
“S ”。对标准件，轴或手柄的前端，在不引起误解的情况 下，可以省略符号“s” 。组合体的尺寸标注
8. 板状类零件
t6
标注板状类零件的厚度时，可在尺寸数字前加注符号“t ”。
组合体的尺寸标注

Basic requirements for dimensioning标注尺寸的基本要求Dimensioning of basic body, cutting and interpenetration bodies基本体、截切体及相贯体的尺寸注法 Dimensioning general composite solids组合体的尺寸注法Exercises练习题Dimensioning Composite Solids组合体的尺寸标注请点击相应标题显示其内容Reasonableness : The dimensions must be marked according to the requirements of design, manufacture and test.合理： 所注尺寸要符合设计、制造和检验等要求。

标注尺寸的基本要求Correctness : There should be no mistake with all dimensions and the nationalstandard (GB) should be observed. 正确： 尺寸无误，注法符合国标规定。

Correctness ，integrity ，clarity ， reasonableness. 正确、完整、清晰、合理正确、完整、清晰、合理。

请点击鼠标左键显示后面内容Integrity : The dimensions must fully define the size of the part and the relative locations of individual components. It can not be skipped, nor repeated. 完整： 所注尺寸必须能完整确定零件的形状大小及位置,不遗漏,不重复。

Clarity : The arrangement of the dimensions should be clear and clean.清晰： 尺寸布局清晰，便于看图。

尺寸基准的选择原则
一般情况下： 标注和度量尺寸的起点称为尺寸基准 如果组合体对称，选择对称中心面作
为每尺个寸组基合准体。在其长、宽、高三个方向上 如都果至组少合有体一具个有主重要要的回尺转寸体基，准可将回
转在体图的样轴上心标线注作的为定尺位寸尺基寸准应。当从基准出发
另外，一些重要端面、底面也常作为尺寸
清晰
不清晰
CAD 链接 组合体的尺寸标注
带切口基本体的尺寸标注
带 切 口 的 四 棱 台
带 切 口 的 圆 柱
带 切 口 的 圆 柱
带 切 口 的 球
CAD 链接 组合体的尺寸标注
截交、相贯的立体的尺寸标注
组合体的尺寸标注
常见底板、盘状结构的尺寸标注
CAD 链接 组合体的尺寸标注
图: 尺寸基准的选择
§5.3 组合体的尺寸标注
组合体的尺寸标注
复习 ：1、尺寸标注的要素
尺寸线
用细实线绘制; 应平行于被标注的线段;
尺寸界线
用细实线绘制; 应垂直于尺寸线;
20
箭头
画在尺寸线终端; 画法:
2XΦ10
5 18 30
长：宽≈6:1
尺寸数字
R12
36 60
为物体的实际尺寸,
与绘图比例无关;
单位:mm，不标注;
确定组合体中各基本形体 大小的尺寸
组合体的尺寸标注
基本体的定形尺寸标注
六四 棱 柱
四 棱 台
圆 柱
圆 台
球
组合体的尺寸标注
组合体的尺寸标注
S
组合体的尺寸标注
三、 完全地标注尺寸 2、定位尺寸
确定组成组合体的各基本形体之间 的相对位置尺寸
