清晰理解CAD中的块与外部引用的使用方法CAD（计算机辅助设计）是一种广泛应用于工程和建筑行业的软件，它提供了一种创建和编辑图形的方式。

CAD中的块和外部引用是其中两个重要的功能，下面将简要介绍它们的用法和使用方法。

1. 块的使用方法块是CAD中的一个重要概念，它可以理解为将多个图形对象组合成一个整体，然后以单一的对象形式使用。

块在CAD中的使用有以下几个特点：（1）创建块：首先，我们需要选择要创建块的图形对象，然后点击菜单栏中的“块编辑”或使用快捷键“BLOCK”来进入块编辑模式。

在该模式下，我们可以通过框选的方式选择要创建为块的对象，然后点击右键选择“创建块”。

在弹出的对话框中，我们需要为块命名，并指定块的基点。

（2）插入块：要在CAD中插入已创建的块，我们可以点击菜单栏的“插入”或使用快捷键“INSERT”，然后选择要插入的块。

在弹出的对话框中，我们可以指定插入的位置和缩放比例。

插入后的块可以进行移动、旋转和缩放等操作。

（3）编辑块：如果需要对已创建的块进行编辑，我们可以进入块编辑模式，选择要编辑的块，并进行相应的修改操作。

修改后，保存并退出块编辑模式即可更新所有使用该块的实例。

（4）使用块属性：块属性是块对象中的一些固定属性，如名称、编号等，可以通过属性编辑器进行编辑。

这些属性对于标注、注释和数据关联等工作非常有用。

2. 外部引用的使用方法外部引用是一种将其他CAD文件链接到当前文件的方式，这样可以在当前文件中使用和修改外部文件的内容，同时保持链接之间的关联。

外部引用在CAD中的使用有以下几个特点：（1）创建外部引用：我们可以通过菜单栏中的“插入”->“外部引用”或使用快捷键“XREF”来创建外部引用。

在弹出的对话框中，我们可以选择要引用的文件，并设置缩放比例和插入点。

（2）管理外部引用：在CAD中，我们可以通过“外部引用管理器”来管理已创建的外部引用。

该管理器可以帮助我们查看和修改引用文件的路径、缩放、层设置等信息，并进行更新和重载等操作。

属性标识、属性值、属性提醒 和默认值
➢ 属性标识实际上是属性定义旳标识符，并显示在属性 旳插入位置处，它描述文本尺寸、文字样式和旋转角 度。
➢ 在插入块参照时，属性值实际上就是某些显示旳字符 串文本（假如属性旳可见性模式设置为开）。
➢ 属性提醒是在插入带有可变旳或预置旳属性值旳块参 照时，系统显示旳提醒信息。
➢ 在定义属性时能够指定一种属性旳默认值。
创建一种属性定义
ATTDEF命令用于创建一种属性定义。ATTDEF命 令经过对话框创建属性定义，而“-ATTDEF”命令经 过命令提醒行创建一种属性定义。
调用措施
命令行：ATTDEF 菜 单：绘图→块→定义属性
插入带有属性旳块参照
插入一种带有属性旳块参照旳措施与插入原则旳块 参照旳措施相同。假如存在不固定值旳属性，则在插 入该块参照时，会提醒输入每一种属性旳值。能够将 系统变量ATTREQ设置成0，由此能够克制输入属性值提 醒。此时，属性值能够是空，也能够是已经设置好旳 默认属性值。随即能够使用DDATTE命令或ATTEDIT命令 创建或修改属性值。将ATTDIA系统变量设置成一种非 零值，AutoCAD将显示对话框以输入属性值。
块旳分解
EXPLODE命令用于分解块参照、填充图案和关联性尺寸标注，使 它们变成定义前旳各自独立旳状态。该命令可使多段线或多段弧线以 及多线分解为独立旳直线和圆弧对象。EXPLODE命令还能够使三维多边 形网格变成三维面，使三维多面网格变成三维面和简朴旳直线与点对 象。
调用措施
❖命令行：EXPLODE ❖菜 单：修改→分解 ❖工具栏：在“修改”工具栏中选择“分解”命令图标
调用措施
❖ 命令行：BASE ❖ 菜 单：绘图→块→基点
属性定义

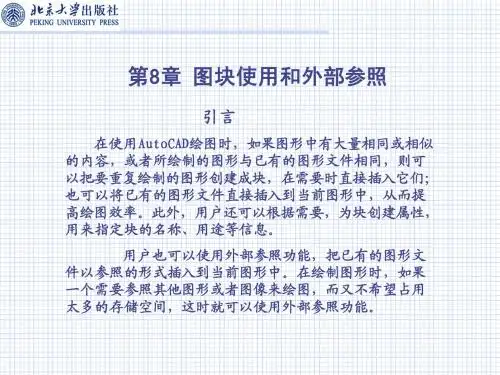

用户也可以使用外部参照功能，把已有的图形文 件以参照的形式插入到当前图形中。在绘制图形时，如果 一个需要参照其他图形或者图像来绘图，而又不希望占用 太多的存储空间，这时就可以使用外部参照功能。
8.1 图块的概念和特点
8.1.1 图块的概念
块是一个或多个对象形成的对象集合，常用于绘制复杂、 重复的图形。
图8-11【外部参照】对话框
8.4.2 使用外部参照管理器
执行【插入】︱【外部参照管理器】命令，打开【外部 参照管理器】对话框。选择参照文件后，将打开外部参照对 话框，如图8-12所示。
图8-12 【外部参照管理器】对话框
8.4.3 绑定外部参照
执行【修改】︱【对象】︱【外部参照】/【绑定】命令，打 开【外部参照绑定】对话框。在该对话框中可以把从外部参照文 件中选出一组依赖符永久地加入到主图形中，成为主图形中不可 分割的一部分。如图8-14所示。
图8-7 【块属性管理器】对话框
8.4
使用外部参照
外部参照与块有相似的地方，但它们的主要区别是：一旦插入 块，该块就永久性地插入到当前图形中，成为当前图形的一部分。 而以外部参照方式将图形插入到某一图形（称之为主图形）后，被 插入图形文件的信息并不直接加入到主图形中，主图形只是记录参 照的关系。另外，对主图形的操作不会改变外部参照图形文件的内 容。当打开具有外部参照的图形时，系统会自动把各外部参照图形 文件重新调入内存并在当前图形中显示出来。 在AutoCAD的图形数据文件中，有用来记录块、图层、线型及文 字样式等内容的表，表中的项目称为命名目标。对于那些位于外部 参照文件中的这些组成项，则称为外部参照文件的依赖符。在插入 外部参照时，系统会重新命名参照文件的依赖符，然后再将它们加 到主图形中。
