CAD绘图中实现图块和外部参照的技巧CAD软件是一款广泛应用于建筑、工程、制造等行业的绘图工具，其中图块和外部参照是使用CAD软件进行绘图时常用的功能。
本文将介绍一些实现图块和外部参照的技巧，帮助读者更加高效地使用CAD 软件。
首先，我们来了解一下图块的概念和作用。
图块是一种将多个图形或对象合并为一个整体的方式，可以提高绘图的效率和准确性。
在CAD软件中，我们可以通过以下步骤实现图块的功能：1. 首先，将需要合并为图块的图形或对象选择出来。
2. 点击“格式”菜单中的“图块编辑器”选项，进入图块编辑器界面。
3. 在图块编辑器界面，点击“创建图块”按钮，弹出创建图块的对话框。
4. 在对话框中，输入图块的名称和描述等信息，然后点击“确定”按钮。
5. 此时，图块编辑器界面中会显示出一个表示图块的框架，将选中的图形或对象拖拽到框架中即可合并为一个图块。
6. 完成图块的创建后，我们可以使用“插入”命令将该图块插入到当前绘图中，从而实现图块的复用。
图块的使用可以极大地简化绘图过程，特别是在需要在多个地方重复使用同样的图形或对象时，可以避免重复绘制和修改的麻烦。
另外，外部参照也是CAD绘图中常用的功能，它可以将其他CAD 文档中的图形或对象作为参照插入到当前绘图中。
下面是一些实现外部参照的技巧：1. 首先，打开需要作为参照的CAD文档，选择需要插入的图形或对象。
2. 使用“另存为”命令，将该CAD文档另存为一个新的文件，以便在当前绘图中引用。
3. 在当前绘图中，使用“插入”命令，在弹出的对话框中选择“外部参照”选项。
4. 在对话框中，点击“浏览”按钮，选择需要引用的CAD文档，并设置相应的插入选项，如缩放比例、位置等。
5. 点击“确定”按钮，CAD软件会将选中的CAD文档作为外部参照插入到当前绘图中。
6. 对于插入的外部参照，我们可以通过调整图层的显示方式、修改图形的属性等方式进行进一步的编辑和调整。
外部参照的使用可以实现绘图信息的共享和更新，特别是在多人协作绘图时，可以通过引用外部参照实现数据的统一和协调。

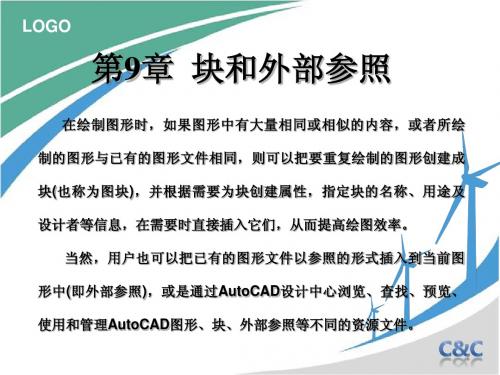

CAD中的块和外部参照的使用方法CAD软件是一种常用的计算机辅助设计工具，它能够帮助我们进行各种设计工作。
在CAD软件中，块和外部参照是两个非常重要的功能，它们可以提高我们的工作效率和设计准确性。
本文将介绍CAD中块和外部参照的使用方法，希望对读者有所帮助。
首先，我们来看一下块的使用方法。
块是一种由一组图形对象组成的单个对象，它可以被多次插入到CAD图纸中。
使用块的好处是可以减少文件大小，并且在修改时只需要修改一次即可，提高了设计的灵活性。
下面是块的使用步骤：第一步，创建块。
在CAD软件中，我们可以使用命令“BLOCK”或者“BMAKE”来创建块。
首先，选择需要创建为块的对象，然后输入一个名称，就可以将这些对象创建为一个块。
第二步，插入块。
在CAD中，插入块非常简单。
使用命令“INSERT”或者在工具栏中找到“插入块”按钮，选择一个块，然后选择插入点，即可将块插入到图纸中。
第三步，编辑块。
如果需要修改块中的对象，可以使用命令“REFEDIT”来编辑块。
在编辑状态下，我们可以对块中的对象进行移动、缩放、旋转等操作。
当修改完成后，退出编辑状态，块中的对象也会相应地更新。
接下来，我们来介绍外部参照的使用方法。
外部参照是指将一个CAD文件中的图形作为参照插入到另一个CAD文件中。
使用外部参照的好处是可以将设计工作分解为多个文件，方便协同设计和管理。
下面是外部参照的使用步骤：第一步，创建外部参照。
在CAD中，我们可以使用命令“XREF”或者在工具栏中找到“外部参照”按钮来创建外部参照。
首先，选择需要作为参照的文件，然后选择插入点和比例，即可将文件作为参照插入到当前文件中。
第二步，管理外部参照。
在CAD中，我们可以使用命令“XREF”或者在“管理外部参照”面板中，对外部参照进行管理。
我们可以对参照进行加载、卸载、刷新等操作，以确保参照文件的更新和正常使用。
第三步，修改外部参照。
如果需要对外部参照文件进行修改，我们可以打开参照文件进行编辑。
CAD外部参照与块参照的区别和联系在CAD中可以将其他图纸以外部参照的⽅式插⼊到当前图中，也可以将图纸以图块的形式插⼊到当前图中。
选中的图块在特性⾯板（CTRL+1）中显⽰为'块参照'，选中的外部参照在特性⾯板（CTRL+1）显⽰为“外部参照”，参照是什么意思，块参照和外部参照有什么区别呢？这个问题之前的⽂章中都讲过，但可能对于初学者来说不太好理解，仍有不少⼈问这个问题，这⾥再简单地将两者的区别再讲⼀下。
CAD外部参照的使⽤技巧及在设计中的应⽤CAD图块的各种相关操作和概念CAD中如何裁剪图块、外部参照、图像、视⼝?CAD图块插⼊⽅法汇总图块和外部参照简介参照是从英⽂reference翻译过来的，其实翻译成'引⽤'更好理解。
在图中⽤图块B命令定义好图块，或者⽤插⼊I命令浏览块⽂件或其他⽂件后，就会在图纸中保存⼀个图块的定义。
插⼊⼀个图块就是引⽤⼀次图块定义，插⼊的图块被称为块参照。
即使将图中所有图块参照都删除，图块的定义仍保存在图中，随时都可以插⼊。
我们可以利⽤设计中⼼（CTRL+2）查看保存在图纸中的图块定义，如下图所⽰。
将所有块参照删除后，清理PU可以将图块定义删除。
外部参照可以⽤附加ATTACH或XATTACH命令将别的图纸引⽤到当前图中，插⼊后可以⽤外部参照管理器XREF对外部参照进⾏管理。
图块和外部参照的区别当插⼊I外部图纸⽂件作为图块时，图块中的图形也是保存到当前图中，图纸会明显增⼤，修改或删除原图，插⼊的图块不会有任何改变，两者没有关联关系。
当图纸作为外部参照插⼊后，虽然图形看上去跟图块相同，但外部参照的图形并没有保存到当前图中，图中只是保存了⼀个⽂件链接，因此当前图纸⽂件⼏乎不会变⼤，外部参照原图修改后，当前图中的外部参照会跟随变化。
如果删除或移动了参照原图，外部参照的图形将不显⽰，⽽只是显⽰⽂件名。
参照编辑（REFEDIT）图块和外部参照都可以⽤参照编辑（REFEDIT）编辑，虽然编辑⽅式是类似的，但结果却不⼀样。
外部参照与插入块的区别
问题参考：要了解其中的区别首先要了解两个的含义和使用方法。
外部参照与插入块是两个完全不同的功能。
插入"块"功能是已经定义了的“块”以新建图纸的一部分插入到当前文件中，它随着文件一起保存到当前文件中。
而外部参照是在当前文件中浏览到到其他文件，就相当于在一张半透明的白纸上面工作时可以看到纸的下面还有有另外一幅图纸作为参考，他是与当前图纸没有任何关系的。
接下来我们在详细说明一下：例如你要在一张白纸上写字，很容易写歪，最好有横竖的格子作为参照。
方法一：每张纸上都打上格子；类似于平时绘图时使用的辅助线。
方法二：先在一张上面打上格子，然后想办法复制到其他的纸上去。
可以使用插入图块的方法（block、insert),虽然每张纸上有格子。
方法三，先在一张上面打上格子，然后想在哪张纸上写字，把打好格子的纸衬在下面，可以得到同样的效果。
这就是外部参照
的方法命令“EXTER”。
并且方法三的文件所占空间最少。
CAD中“块”有两种：
内部块：只能在当前绘图环境中使用。
快捷键“b”；
外部块：可以在当前绘图环境中使用，也可以调用到其它绘图环境中。
快捷键是“W”；
外部参照：是指将一幅图以参照的形式引用到另外一个或多个图形文件中，外部参照的每次改动后的结果都会及时的反映在最后一次被参照的图形中。
（外部参照与图块有着实质的区别）
外部参照与图块有着实质的区别，用户一旦插入图块，此图块就永久地被插入到当前图形中，并不随原始图形的改变而更新，而外部参照文件的信息并不是直接将图形信息加入到当前图形文件中，而只是记录引用的关系和路径，与当前文件建立一种参照关系。
【块】背景：
图形为一个整体，双击弹出【块编辑器】
解决方法：表示这张图存在块，使用CAD分解功能“X”即可解决。
【外部参照】背景：
整张图为一个整体，双击弹出【参照编辑框】。
若使用“X”分解，图中块消失。
解决方法：这种情况表示图中存在外部参照，提供两种解决方法。
1、天正的“绑定参照”功能：•在8.0以后版本，“文件布图”下，运行“绑定参照”，然后在命令行输入B或I，运行之后，即可将当前图中所有参照一次性绑定到图中，解除参照关系。
2.如果未安装天正，则通过cad软件的：【插入】-【外部参照】，来调出外部参照管理器。
在“外部参照管理器”中，选择所有参照图纸，右键选择“绑定”，如图：。
