伏安法测电阻实验报告模板

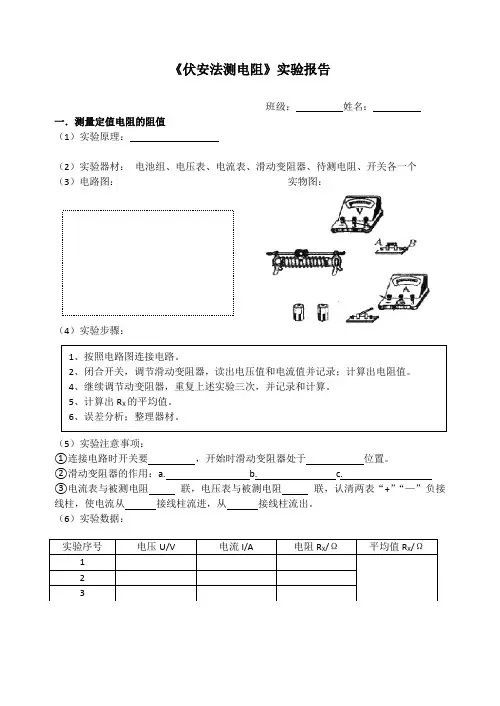

《伏安法测电阻》实验报告
班级：姓名：
一．测量定值电阻的阻值
（1）实验原理：
（2）实验器材：电池组、电压表、电流表、滑动变阻器、待测电阻、开关各一个
（3）电路图：实物图：
（4）实验步骤：
1、按照电路图连接电路。

2、闭合开关，调节滑动变阻器，读出电压值和电流值并记录；计算出电阻值。

4、继续调节动变阻器，重复上述实验三次，并记录和计算。

5、计算出R X的平均值。

6、误差分析；整理器材。

（5）实验注意事项：
①连接电路时开关要，开始时滑动变阻器处于位置。

②滑动变阻器的作用：a. b. c.
③电流表与被测电阻联，电压表与被测电阻联，认清两表“+”“—”负接线柱，使电流从接线柱流进，从接线柱流出。

（6）实验数据：
实验序号电压U/V电流I/A电阻R X/Ω平均值R X/Ω1
2
3
二．测量小灯泡的电阻：
连接实物图：
2. 实验数据：
实验序号电压U/V电流I/A灯泡电阻R L/Ω灯泡明暗程度1暗
2较亮
3很亮
3. 问题：计算灯泡电阻时能不能取平均值为什么
4.故障分析：
（1）小灯泡断路，电压表示数，电流表示数。

（选填“有”或“无”）（2）小灯泡短路，电压表示数，电流表示数。

（选填“有”或“无”）（3）滑动变阻器同时接上接线柱，灯泡很（选填“亮”或“暗”）。

移动滑片，电压表和电流表示数（选填“变”或“不变”）。

（4）滑动变阻器同时接下接线柱，灯泡很（选填“亮”或“暗”）。

移动滑片，电压表和电流表示数（选填“变”或“不变”）。

伏安法测电阻导学实验报告伏安法测电阻学习目标：能够应用欧姆定律，掌握伏安法测电阻的基本原理。

能够自主设计实验电路，并且进行连接和实验操作完成伏安法测电阻的实验。

能够通过测量数据，用平均值求出定值电阻的阻值。

了解小灯泡电阻阻值会随着温度的变化而变化的特点。

知识储备：1.欧姆定律揭示了电路中的电流、电压、电阻三者之间的关系，即：通过导体的电流与__________________________成正比，与_______________成反比。

公式：___________________。

2.在电路中，要想知道导体两端电压，应该用____________测量；想知道通过导体的电流，应该用_____________________测量。

那么，要想知道导体的电阻阻值，我们可以通过公式_______________计算测出。

实验教学：1.实验目的：______________________________________2.实验原理:__________________________ _______________3.实验器材:__________________ _____________4.设计实验电路图以及连接电路元件：【思考】：在连接电路时，开关应________，滑动变阻器应调节到_______________ 5.实验过程中，你需要记录的实验数据：___________________________________ 请设计实验记录表格准备填写你的这些数据：6.实验过程：在实验过程中，调节滑动变阻器的作用是：________________________________ 7.数据处理与结论：请根据你们的实验数据，在上图中做出U-I 图像8.与周围同学交流，思考自己的实验可以更精确吗？可以如何改进。

课堂检测：1．在伏安法测电阻的实验中，采用公式____ R 来计算各次电阻 R 的阻值，各次得出的值往往是不同的，这属于实验中的__________，是不可避免的，而用多次测量取平均值的累积平均法可以_____________．2．在做用伏安法测量定值电阻的实验中，甲、乙两位同学的实验器材都完完好，各自的读数也准确．他们测量的三组数据分别记录在下面两表中：甲同学实验次数电压（V）电流（A）1 1．50 0．56 2 2．00 0．51 3 2．50 0．44 乙同学老师看了两组数据后，认为其中有一位同学的实验电路接错了．（1）你认为线路接错了的同学是_______；（2）你的判断依据是________．（3）你认为造成该同学错误的可能原因是:_____________________________ 实验次数电压（V）电流（A）1 1．50 0．31 2 2．00 0．41 3 2．50 0．52。

伏安测电阻的实验报告伏安测电阻的实验报告一、引言电阻是电路中常见的元件之一，用于限制电流的流动。

伏安法是一种常用的测量电阻的方法，通过测量电阻两端的电压和通过电阻的电流来计算电阻值。

本实验旨在通过伏安法测量不同电阻的电阻值，并探讨实验结果的准确性和误差来源。

二、实验装置和步骤实验装置包括电源、电阻箱、电流表、电压表和导线等。

实验步骤如下：1. 将电源接通并设置适当的电压值。

2. 将电流表和电阻箱连接成串联电路，电流表的量程应大于预期电流值。

3. 将电压表连接在电阻两端，确保电压表的量程适应预期电压值。

4. 依次调节电阻箱的阻值，记录电流表和电压表的读数。

5. 重复步骤4，使用不同的电阻值进行测量。

三、实验结果分析根据实验数据，我们可以得到电阻和电流、电压之间的关系。

根据欧姆定律，电阻等于电压与电流的比值。

通过绘制电阻与电流、电压的关系图，可以观察到线性关系。

这验证了欧姆定律的有效性。

然而，在实际测量中，我们发现实验结果与理论值存在一定的差异。

这可能是由于实验中的误差导致的。

误差来源主要包括仪器误差、电线电阻和接触电阻等。

仪器误差是由于仪器本身的精度和灵敏度限制而引起的。

电线电阻是由于导线本身的电阻而导致的误差。

接触电阻是由于连接器件之间的接触不良而引起的。

为了减小误差，我们可以采取一些措施。

首先，选择精度较高的仪器进行测量。

其次，使用较粗的导线以减小电线电阻的影响。

最后，确保连接器件之间的接触良好，以减小接触电阻的影响。

四、实验应用和意义伏安法是一种常用的测量电阻的方法，广泛应用于电路设计、故障排除和电阻器校准等领域。

通过准确测量电阻值，我们可以评估电路的性能和稳定性，为电路设计和优化提供依据。

此外，伏安法还可以用于测量其他元件的电阻值，如电感、电容等。

通过测量不同元件的电阻值，我们可以进一步研究电路的特性和响应。

总结：本实验通过伏安法测量不同电阻的电阻值，并分析了实验结果的准确性和误差来源。

实验结果验证了欧姆定律的有效性，并探讨了减小误差的方法。

伏安测电阻实验报告篇一：伏安法测电阻实验报告伏安法测电阻实验报告姓名得分实验名称：伏安法测量定值电阻的阻值实验时间：实验目的：会用伏安法（即用电压表和电流表）测量定值电阻的阻值实验原理：R=U/I实验器材：电源、电压表、电流表、滑动变阻器、待测定值电阻、开关各一个、导线若干实验电路图：实验步骤： 1）断开开关，按照电路图连接电路；2）接入电路的滑动变阻器阻值调到最大；3）检查无误后，再闭合开关S，改变滑动变阻器的阻值三次，分别读出对应的电流表、电压表的示数，并填入下面的表格中；4）断开开关，计算定值电阻R阻值，并算出三次阻值的平均值填入表格；实验巩固：小宇做“测定小灯泡的电阻”实验(小灯泡标有“2.5V 字样)，在实验过程中图7-14图7-15(2)在连接电路时，开关应处于状态，这是为了；闭合开关前，滑动变阻器的滑片应调至，这是为了；(3)正确连好电路后，闭合开关S，发现灯L不发光，故障的原因不可能是( )；A．电流表处有开路B．电压表与灯泡相连接的导线接触不良C．导线接触不良 D．小灯泡L的灯丝断了(4)灯泡正常发光时，电流表的示数如图7-15所示，请将读数填入表格中的空格处．此时小灯泡的电阻为；(小数点后保留一位数字)(5)分析比较表格中的数据可以看出，在灯丝中的电流逐渐增大的过程中，灯丝的电阻，进一步分析表篇二：研究性实验报告_伏安法测电阻基础物理实验研究性报告伏安法测中电阻2012年11月27日目录摘要 ........................................................ ........................................................... ............. 3 关键词.................................................................. 3 伏安法测电阻实验报告 ........................................................ ........................................... 4 1 实验原理......................................................... (4)1 伏安法测电阻......................................................... .............................................. 4 2 电表内阻的测量 ........................................................ ........................................... 4 3 伏安法测高电阻 ........................................................ ........................................... 5 4 电桥法测电阻......................................................... .............................................. 6 2 实验仪器......................................................... (7)3 实验步骤......................................................... (7)1 伏安法测电.............................................. 7 2 测检流计的内阻及电流常数......................................................... ........................ 7 3 伏安法测高电阻 ........................................................ ........................................... 8 4 惠斯通电桥测中电阻......................................................... ................................... 8 4 实验数据记录与处理 ........................................................ ....................................... 8 1 伏安法测定值......................................................... .............................................. 8 2 测检流计的内阻和电流常数......................................................... ........................ 9 3 伏安法测高电阻 ........................................................ ......................................... 10 4 惠斯通电桥测中电阻......................................................... ................................. 10 5 实验内容方法改......................................... 12 6 实验误差分析 ........................................................ ................................................ 13 7 实验感想......................................................... . (13)摘要本文中的实验内容选取了用伏安法测中电阻，电表内阻的测量以及检流计电流常数的测量，伏安法测高电阻和惠斯通电桥测中电阻。
