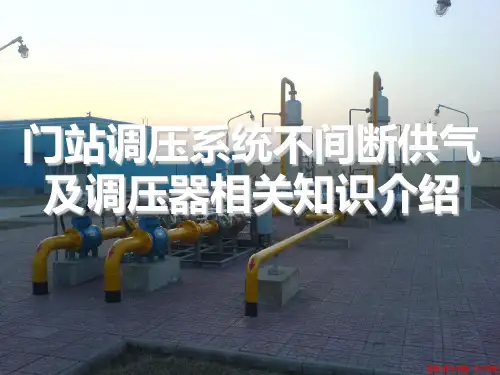

天然气门站及调压器培训.

调压器工作原理图
3
F—薄膜表面积在其固定端的投影面积。
2、重块作用于薄膜上 的力
重块的重量，以符 号Wg表示。
3、薄膜的平衡条件
N = Wg
调压器工作原理图
4
4、调压器的工作过程 ① 出口处的用气量增加或入口处压力降低时， 燃气出口压力降低，造成N<Wg，失去平衡。薄膜下降，使阀 N<Wg 门开大，燃气流量增加，使压力恢复平衡状态。
ς
C值越大，表明相同条件下调压器的通过能力越大。 C与流通断面和阻力系数有关，已知C可求出阻力系数； 已知阻力系数也可求出C值。
13
（2）对于可压缩流体的计算
把燃气经过阀门的流动类似于渐缩喷管，计算时根据调压器 前后压力比分为两种情况。
①亚临界状态，即：
P2 P2 f =ν c P1 P1 c
单座阀
8
9
1、单座阀的特点 （1）关闭严密 （2）阀门受力不平衡
2、双座阀的特点 （1）受力平衡 （2）关闭不严密
10
二、调节机构（调压器）通过能力的计算 调节机构（调压器）
1、影响调压器通过能力的因素 取决于调压器前后压力降、调压器的阻力系数以及气体的性质。
Q c
b
临界压力比：
Qmax
P2 2 vc = = P 1 c k + 1
15
P2 P2 ≤ =ν c ②临界状态，即： P1 P1 c
∆P ( )c P1 ρ 0 T1 Z1
最大通过能力计算公式：
Q 0 = 5260Cε c P1
式中：
∆P P2 P = 1- P 1 c 1 P2 P 1

燃气输配场站工习题库一、判断题1. 止回阀的作用是限制流体单向流动，防止倒流。

( √ )2. 安全阀的作用是当受压设备超过给定值时，安全阀自动开启，泄压报警。

( √ )3. 安全阀分为爆破式、杠杆式、弹簧式三种。

( √ )4. 压力表在安装前应进行检查，在刻度盘上应划出指示最高工作压力的红线，注明下次检验日期，并加铅封。

( √ )5. 压力表要定期检查，不合格、无铅封的压力表严禁使用；要在规定的环境温度和介质温度范围内使用。

( √ )6. 温度计应安装在振动小、不易受碰撞、便于观察的地方。

( √ )7. 温度表按测量方法可分为接触式和非接触式两大类。

( √ )8. 由于被测流体可能混有杂物，所以为了保护流量计，必须加装过滤器。

( √ )9. 天然气门站过滤器主要是用来过滤天然气中水分的。

( )10. 天然气门站过滤器主要是用来除去天然气中的固态杂质的。

( √ )11. 天然气门站一般采用单级过滤器。

( √ )12. 计量结果与被测量值接近的程度叫计量精度。

( √ )13. 测量结果与真实值之问的偏差叫计量误差。

( √ )14. 流量计安装时，上游直管段前应安装过滤器，确保流经流量计的流体中无杂物。

( √ )15. 在天然气门站中用于贸易计量的流量计宜安装在进站过滤器后面。

( √ )16. 涡轮流量计的叶片与天然气流向呈水平位置。

( )17. 涡轮流量计的叶片与天然气流向呈夹角。

( )18. 涡轮流量计是容积型流量计，超声波流量计是速度型流量计。

( )19. 气体涡轮流量计在壳体中有一轴流式叶轮，当气体流经流量计时驱动叶轮旋转，其转速与流量成正比。

( )20. 涡轮流量计只由壳体、导向件、叶轮构成。

( )21. 涡轮流量计可测量多种液体或气体的瞬时流量和累积流量。

( √ )22. 气体腰轮流量计的计数器显示的读数值为输气管路实际工作压力和温度下的体积。

( √ )23. 转子流量计的转子沾污后对精度影响不大。

第九章 燃气输配系统压力调节 燃气调压器工作原理 调压器的调节机构及传动装置 燃气调压器及调压室


1
第一节 燃气调压器工作原理
一、调压器的作用



调压器（pressure regulators）主要功能： 将输气管网的压力调节到下一级管网或用户所需要 的压力 将调节后的压力保持稳定。 设置位置 气源厂、燃气压送站、分配站、储罐站、输配管网 和用户处 在燃气输配系统中，是降压设备。
31
１、阀门

进出口——检修调压器、过滤器以及停用调压器时切 断气源 距调压室10m以外进出口管道应设置切断阀门


常开 当调压室发生事故或大修时，不必接近调压室即可 切断气源，防止事故蔓延。

旁通
32
２、过滤器

目的：消除燃气中的固体悬浮物 位置：调压器入口 种类：

重力式分离器（一般只能分离粒径大于20~30μm） 离心式旋风分离器（分离粒径可至10μm）
19
根据作用在薄膜的给定压力部件，直接作用式调压器可分为三 种形式：重块式、弹簧式和压力作用式。 ①重块式 出口压力难以调节，一般用于出口为低压的配气系统。 ②弹簧式 用弹簧代替重块，调节弹簧调节螺栓即可增加或缩小给定压 力值，可调进出口压力范围较大。 以上两种调压器都不适用于高的出口压力 ③压力作用式调压器 给定压力由薄膜上方小室内的压力确定，可以使用于较高的出 口压力。 20
气体管道过滤器

填料：马鬃、长玻璃丝、金属丝网等 过滤器前后应设置压差计，根据测得的压 力降判断过滤器的堵塞情况
33
在长距离的天然气输气起点站、中间站、分气站和门站，应选 用重力式及旋风分离器。允许压降较大时，可选用旋风式；允 许压降较小时，可选用重力式。

2+1
注：调压管道结构中，“+”前一位数为调压路数，“+”后一位数 为调压旁通数。
城镇燃气管网系统
（三）按输气压力分类 1、高压A 级 2、高压B级 3、次高压A级 4、次高压B级 5、中压A级 6、中压B级 7、低压
城镇燃气管网系统
（四）按管网形状分类 1、环状管网-管道连成封闭的环状，是城镇
燃气输配管网的基本形式，在同一环中，输气 压力处于同一等级。
2、枝状管网-以干管为主，呈放射状由主管 引出分配管而不成环状。在城镇管网中一般不 单独用。
1、中压和低压燃气管道主要宜选用聚乙烯管、机械接口球墨铸铁管、钢 管、或钢骨架聚乙烯塑料复合管，并应分别符合现行的国家标准中的规定。
2、钢管一般采用焊接钢管、镀锌钢管和无缝钢管，应分别符合现行的国 家标准中的规定。
城镇燃气输配系统 一、城镇燃气输配部分主要管材
3、次高压、高压燃气管道应采用钢管，其管材 和附件应符合相应的现行国家标准。
城镇燃气输配系统
注意：
3、地下燃气管道埋设的最小覆土厚度（路面至管顶）应满足下列要求： （1）埋设在机动车道下时，不得小于0.9m； （2）埋设在非机动车道（含人形车道）下时，不得小于0.6m； （3）埋设在机动车不可能到达的地方时，不得小于0.3m；
城镇燃气输配系统
注意：
（4）埋设在水田下时，不得小于0.8m。 同时需要考虑不同地区埋设的燃气管道覆土深度要结合当地的冻土层深度。 4、 地下燃气管道不得在堆积易燃易爆材料和具有腐蚀性液体的场地下穿越， 并不宜与其他管道或电缆同构敷设。当需要同沟时，需要采取有效的安全防护 措施。
城镇燃气输配系统
调压装置 包括调压器及其附属设备。
燃气调压器即自动调节燃气出口压力，使 其稳定在某一压力范围内的一种装置；
