1 良矿太平尾矿库二期工程左（右）沟 排洪系统工程施工组织设计

第一章 概 述 一、编制依据 1、本施工组织设计根据国家现行法律法规、业主招标文件、我公司管理制度及现场条件编制，所依据资料如下： （1）《中华人民共和国建筑法》 （2）《中华人民共和国招标投标法》 （3）《中华人民共和国合同法》 （4）《建设工程质量管理条例》 （5）《房屋建筑工程质量保修办法》 （6）《中华人民共和国安全生产法》 （7）《中华人民共和国矿山安全法》 （8）《尾矿库安全技术规程》（AQ2006-2005） （9）《爆破安全规程》（GB6722-2003） （10）《金属非金属矿山安全规程》（GB16423-2006） （11）《有色金属矿山井巷工程施工规范》（GB50653-2011） （12）《尾矿设施施工及验收规程》（YS5418-95） （13)《水利水电工程锚喷支护技术规范》（SL 377-2007） （14）《冶金矿山井巷工程施工质量验收规范》（YB4391-2013） （15）《锚杆喷射混凝土支护技术规范》GB50086-2001 （16）《水工混凝土施工规范》DL/T5144-2001 2

（17）《水工混凝土钢筋施工规范》DL/T5169-2002 （18）《水利水电工程模版施工规范》DL/T5110-2000 （19）《水工建筑物地下开挖工程施工规范》SL378-2007 （20）《水工建筑物水泥灌浆施工技术规范》DL/T5148-2001 （21）《水电水利工程施工测量规范》DL/T5173-2003 （22）《水电水利工程爆破施工技术规范》DL/T5135-2001 （23）《水电水利工程施工通用安全技术规程》（DL/T5370-2007） （24）《水电水利工程土建施工安全技术规程》（DL/T5371-2007） （25）《水电水利工程施工作业人员安全技术操作规程》（DL/T5373-2007） （26）《水工混凝土试验规程》SL352-2006 （27）《水利水电工程斜井竖井施工规范》（DL/T5407-2009） （28）《混凝土结构工程施工规范》（GB50666-2011） （29）《工程测量规范》（附条文说明）（ GB50026－2007） （30）《建筑施工安全检查标准》（JGJ50-2011） （31）《施工现场临时用电安全技术规范》（JGJ46-2005） （32）《良矿太平尾矿库二期工程左（右）沟排洪系统标段招标文件》 （33）《五矿二十三冶建设集团有限公司一体化管理手册QME/EMS/OHSMS》 二、 工程设计概况 公司良矿太平尾矿库二期工程左（右）沟排洪系统工程建设地点为江西省新余市良山镇。 3

工程内容包括：右沟排洪系统、左沟排洪系统、排洪系统封堵、右沟废石堆整治、溢洪道、环库放矿平台等。 尾矿库新建排洪系统采用溢水塔—排水竖井—排洪隧洞形式排洪，设左、右沟两套排洪系统，共2条排洪隧洞、2座排水井。 左沟排水井+排洪隧洞：排水井采用八柱框架式圆形排水井，C30钢筋混凝土结构，井架圈梁直径为4.5m，高33m，井座最低进水口标高为206m，井筒深22m；隧洞进口标高为185.8m，与现有排洪隧洞连接处标高为158.69m，全长1103.4m，其中新开隧洞长404.6m，利用现有隧洞长698.8m，断面为2.0m*2.5m。隧洞底板及侧墙采用C20素混凝土衬砌，衬砌厚度为20cm。穿越断层及破碎带处全断面采用C20钢筋混凝土衬砌，衬砌厚度为30cm，隧洞进口段采用C20钢筋混凝土衬砌，长度为50m。 右沟排水井+排洪隧洞：排水井采用八柱框架式圆形排水井，C30钢筋混凝土结构，井架圈梁内径为4.5m，高18m，井座最低进水口标高为206m，井筒深22m；隧洞进口标高为185.8m，出口标高为135m，全长1187.7m，断面为2.0m*2.5m，全部为新开隧洞。隧洞底板及侧墙采用C20素混凝土衬砌，衬砌厚度为10cm，穿越断层及破碎带处全断面采用C20钢筋混凝土衬砌，衬砌厚度为30cm，进口段及出口段采用C20钢筋混凝土衬砌，进口段衬砌长100m，出口段衬砌长150m。 左沟溢洪道：进口为宽顶堰，堰顶标高为237m，堰宽13m，长5m；收缩段长20m，坡度为5%，缓坡段为矩形，长10m，坡度为5%，断面尺寸为8m*2m；陡坡段为矩形，长51.28m，坡度为52.2%，断面尺寸为8m*2m。 右沟废石场整治：降坡减载量约为14000m3；平台格宾挡土墙长约4

150m，高度约8m，填石约4000m3。 排洪系统封堵：封堵沿用一期斜槽封堵措施，位于连接井及其上、下游段。主要内容有连接井的封堵、隧洞的封堵、反滤层的敷设、尾砂充填。 环库放矿平台：道路长2148.348m，挖方20919m3 ，回填94m3。

三、地质水文情况 左（右）沟排洪隧洞围岩为强风化至微风化石英片岩、花岗片麻岩，节理裂隙不发育，岩体较完整，稳定性较好，地下水不发育。隧洞围岩含断层和破碎带，岩体破碎，稳定性差，地下水较发育，易出现片帮、冒顶事故。 第二章 施工管理目标

一、工期目标

严格满足业主要求，施工总工期280天（包含施工准备期）。 二、质量目标 符合《尾矿设施施工及验收规程》（YS5418-95)的相关标准及国家现行施工验收规范，质量达到合格标准。 三、安全目标 杜绝重大人身伤亡事故以及交通、设备、火灾事故，千人负伤率小于0.67‰。 四、文明施工目标 执行现场标准化管理，达到文明施工工地要求。 五、服务目标 认真按照GB/T19001-2008/ISO9000：2008版国家推荐的质量标准执行，竭诚为业主服务，一切为用户着想，施工过程中加强同有关部门的联系，做到积极、主动和热情。保修期间及时回访，确保业主无后顾5

之忧。 各分部分项工程开工前就施工工艺、材料质量标准等积极与监理配合，与业主协商，征得业主同意，施工过程中出现的问题与业主、监理协调一致处理。 工程保修严格按中华人民共和国建设部第80号令《房屋建筑工程质量保修办法》的有关规定执行。工程竣工后向业主提交《工程质量保证书》和《工程使用说明书》，做到定期回访，在保修阶段派驻专人在现场及时保修。

第三章 施工组织部署 一、指导思想

1、确保工期 重合同、守信用是我司一贯的经营方针，满足业主对该工程的进度要求。 2、确保工程质量 我司将充分发挥技术和设备实力雄厚的优势，同时严格按照标准要求开展质量管理工作，确保该工程质量。 3、大力推广技术革新 大力推广应用新设备、新技术、新工艺，不断提高企业的技术水平，这是我司在市场经济体制下求发展的战略手段。我司将在该工程施工中大力推广应用新技术、新工艺、以提高经济和社会效益。 4、安全生产、文明施工 切实抓好安全生产，努力搞好文明施工，树立良好的社会形象。

二、项目管理机构配备 1、现场项目部组织机构框图 6

服务

2、现场组织机构框图文字详述 本项目包括右沟排洪系统、左沟排洪系统、排洪系统封堵、右沟废石堆整治、溢洪道、环库放矿平台等工程，施工难度较大。根据该工程项目的规模与特点，公司将组建一支专业、精干、高效的项目经理部。

公司决策层 公司职能部室

生产副经理 经营副经理 项目经理

技术负责人

溢水塔 施工队 大临施工队 竖井施工队 综合管理部 安全质量环保部 工程 技术部 经营财务部 物资采购部 隧洞掘进施工队 7

实行项目经理负责制，项目经理部分设五部，即：综合管理部、工程技术部、安全质量环保部、经营采购部、财务部。项目经理部负责从开工到竣工、交付使用全过程的施工管理，确保工程的质量、工期、安全、文明等施工目标按合同约定全面完成。 项目经理部将按GB/T19001-2008/ISO9000：2008《质量管理体系 要求》，全面实行项目法施工。严格按按“科学、高效、精干”的原则组建管理团队，确保机构职能齐全、管理规范，使项目在施工全过程中始终处于受控状态，最终优质、高效完成该项目的掘进、衬砌等施工任务，项目部管理人员及各部门职责分工如下： 综合管理部：负责材料、设备、机具供应、保管、维修，现场的文明施工、现场容貌、消防安全保卫、卫生防治后勤工作以及有关对外联络与协调等。 工程技术部：负责施工图纸会审、技术交底，编制施工方案、作业指导书、专项技术措施、过程控制措施，负责生产调度、劳动力安排、进度控制。 安全质量环保部：负责工程质量、安全检查监督、按相关标准建立完善的质量、安全管理和保障体系。编制安质管理制度，保证项目安全、质量目标的实现。 经营采购部：负责合同管理、各类工程计划、预算管理，材料、设备、机具设备的采购。 财务部：负责工程项目的财务管理。 3、项目经理简历表 见附表 4、项目技术负责人简历表 见附表 8

三、施工总平面图 临建项目设置和规模，满足施工需要和施工强度要求。 临建设施原则上在业主规划提供的场地上布置，必须布置在施工现场或附近的施工设施，尽量少占土地。 临建设施布置主要采用集中布置的方式，供水、供电等必须在现场设置的，采取分散布置的方式，尽量接近负荷中心，做到方便施工，便于管理，降低消耗。 施工布置满足防火、防爆、安全、卫生要求。所建设施必须满足环境保护、水土保持要求。 在左、右沟排洪隧洞进水口及出水口布置四个主要的工业大临场地。其中，隧洞永久衬砌的主要搅拌场分别布置在左、右沟隧洞的出口位置附近及右沟隧洞的进口位置附近，排水井的主要施工场地再另外布置竖井施工简单的大临建筑。 施工平面布置见附图。 四、劳动力安排计划 根据项目需要配置劳动力，要求上岗人员均要有类似操作经验,能够胜任岗位需要，特殊工种必须持证上岗。 隧洞、排水井施工实行滚班制，工作面24小时不停。地面工程以白天施工为主，根据工程进度及天气情况适当增加晚上作业。 根据工程进度要求，安排相匹配的工种和人员进出场。劳动力计划见劳动力计划表（按每人每天八小时工作编制）。 主要劳动力计划表

工 种 按工程施工阶段投入劳动力情况 施工准备阶段 隧洞掘进及地面工程阶段 隧洞永久衬砌阶段

项目经理 1 1 1 技术负责人 1 1 1

合集下载

尾矿库施工组织方案(优选.)

尾矿库施工组织方案(优选.)

第七章投标文件技术标部分塔罗旧尾矿库加高及新建尾矿库工程施工招标投标文件项目编号：项目名称：塔罗旧尾矿库加高及新建尾矿库工程投标文件内容：投标文件技术部分投标人：*****法定代表人或其委托代理人：日期：2011年09月14日目录一、施工组织设计 (001)二、项目管理机构配备情况 (001)塔罗旧尾矿库加高及新建尾矿库工程施工组织设计一、编制依据和编制说明1.编制依据1.1塔罗旧尾矿库加高及新建尾矿库工程施工招标（含图纸）；1.2标前补遗书、澄清函等资料；1.3国家及水利部公布的现行法规、水利工程施工规范、工程质量验收标准以及标准图、安全技术规程、规则等；1.4本单位现有技术能力、机械设备、施工管理水平及多年来参加水利工程建设所积累的施工经验；1.5基本法规《中华人民共和国矿山安全法》《中华人民共和国矿山安全法实施条例》1.6现行国家标准规范和规程及塔吉克斯坦国家有关规范和规程《选矿厂尾矿设施设计规范》ZBJ1-90《水工混凝土结构设计规范》SL/T 191-96《建筑结构荷载规范》GB50009-2001《尾矿库安全监督管理规定》(国家安监总局2006年6号令)《水工建筑物荷载设计规范》DL 5077-1997《尾矿设施施工及验收规程》(YS5418-95)《建筑抗震设计规范》(GB50011-2001)《尾矿库安全技术规程》(AQ2006-2005)《碾压式土石坝施工技术规范》（SDJ213－83）《冶金矿山尾矿设施管理规程》（90）冶矿字第185号《尾矿库安全管理规定》（国家经贸委20号令）《矿山特种作业人员安全操作资格考核规定》（劳动部1996 35号）《矿业和非矿业尾矿、尾渣设施运行安全规章》（塔吉克斯坦规范）1.7工程地质勘察报告《塔中泽拉夫尚有限公司老尾矿库1、2阶段工程地质勘察技术报告》（2010.11）《塔中泽拉夫尚有限公司1、2新尾矿库工程地质勘察技术报告》（2011.04）2.编制说明2.1充分遵守合同条款的原则规定；2.2坚持实事求是、精心组织、科学施工的原则；2.3本着占地少，少扰民，保护环境，文明施工的原则。

水利施工组织设计-尾矿库工程10

水利施工组织设计-尾矿库工程10

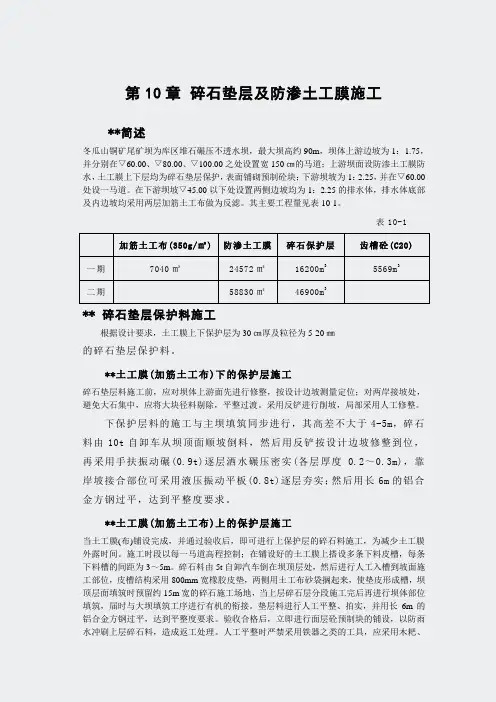

第10章 碎石垫层及防渗土工膜施工 **简述 冬瓜山铜矿尾矿坝为库区堆石碾压不透水坝，最大坝高约90m，坝体上游边坡为1：1.75，并分别在▽60.00、▽80.00、▽100.00之处设置宽150㎝的马道；上游坝面设防渗土工膜防水，土工膜上下层均为碎石垫层保护，表面铺砌预制砼块；下游坝坡为1：2.25，并在▽60.00处设一马道。在下游坝坡▽45.00以下处设置两侧边坡均为1：2.25的排水体，排水体底部及内边坡均采用两层加筋土工布做为反滤。其主要工程量见表10-1。
