电磁感应1

第一节 电磁感应现象

学习目标：

1、知道磁通量的定义，知道公式ф=BS的适用条件，会用这一公式进行简单的计算。

2、知道什么是电磁感应现象.

3、理解“不论用什么方法，只要穿过闭合电路的磁通量发生变化，闭合电路中就有电流产生”。

重点、难点：

1、磁通量公式ф=BS的适用条件。

2、通过各种实验归纳出产生感应电流的条件——磁通量发生变化。

讲授时间：二节课

核心知识

一、磁通量

1．磁通量：穿过某一面积的磁感线的条数叫做穿过这个面积的磁通量简称磁通符号是φ。

2．磁通量的单位：在国际单位制中磁通量的单位是韦伯，简称韦，符号是Wb (1Wb＝1T×1m2)

3．磁通量的计算

由于穿过垂直于磁感强度方向的单位面积的磁感线的条数等于磁感强度B，所以在匀强磁场中垂直于磁感强度平面的面积为S的磁通量可用下式计算。

φ＝BS

(1)磁通量越大，穿过面积S的磁感线条数越多。

(2)磁通密度

(3)S是指与磁场方向垂直的平面的面积。

当线框与B不垂直时，S指线框在与B 垂直的平面上的射影面积。

若磁感强度的方向与平面不垂直，其夹角为φ则 φ＝Bssinφ

Ⅰ：线框转60°，

Ⅱ：线框转90°，

Ⅲ：线框转了90°又回到原位， Ⅳ：线框转180°

4、磁通量是标量，但应用时，有正负之分。

二、电磁感应现象

1．奥斯特发现了电流能够产生磁场，反过来利用磁场是不是能够产生电流呢？

法拉第

美国科学家法拉第经过10年坚持不懈的努力，终于发现了利用磁场产生电流。用磁产生电的现象就是磁感应现象。

2．感应电流：在电磁感应现象中产生的电流叫感应电流。

三、产生感应电流的条件：

1．演示一：

把导体AB的两端接在电流表的两个接线柱上，组成一闭合回路当导体AB在磁场中切割磁感线时，电流表的指针就发生偏转，表明回路中产生了电流。

当导体AB做切割磁感线运动时，闭合回路所包围的面积发生变化，因而穿过这个面积的磁通量也就发生了变化。

新授课:第 15 章 电磁感应 15.1 第1页

课 题 电磁感应现象

授 课 人 纪庆生

学习目的： ⑴在物理知识方面

①理解什么是电磁感应现象；

②掌握产生感应电流的条件。

⑵在能力方面

①通过观察演示实验，归纳、概括出利用磁场产生电流的条件，培养学生的观察、概括能力。

重点难点 重点：使学生掌握只要闭合电路的磁通量发生变化，闭合电路中就会产生感应电流。

难点：闭合电路磁通量的变化。

方 法 学生实验探究、推理与总结、归纳和应用

教 具 ①电源、变阻器、电键、马蹄形磁铁、导体棒、导线、导轨；

②条形磁铁、铁架台、能通电的线圈。

③原副线圈、灵敏电流计。

教学过程

复习引入

新 授

（利用物理学史知识，激发学生的学习兴趣、探究热情） ㈠发现电磁感应现象的背景

1820年，丹麦物理学家奥斯特发现了电流能够产生磁场 电流的磁效应，揭示了电和磁之间存在着联系，受到这一发现的启发，人们开始考虑这样一个问题：既然电流能够产生磁场，反过来，利用磁场是否能够产生电流呢？不少科学家进行了这方面的探索，英国科学家法拉第，坚信电与磁有密切的联系。经过10年坚持不懈的努力，于1831年终于取得了重大的突破，发现了利用磁场产生电流的条件。

（一：学生先进行分组探究实验，然后进行交流，教师归纳总结得出规律一）

（二：学生有目标的进行实验，通过对比探究、论证让学生们自己得出规律---： ㈡用实验方法研究产生感应电流的条件

实验⒈闭合电路的一部分导体在磁场中运动: 新授课:第 15 章 电磁感应 15.1 第2页

当穿过闭合电路的磁通量发生变化时,闭合电路中就会有电流产生,这种现象叫做电磁感应现象.电磁感应现象中产生的电流叫做感应电流

重在引导、启发及实验论证。

闭合电路的一部分导体在磁场中做切割磁感线运动时,导线中就有感应电流产生.

中国领先的中小学教育品牌

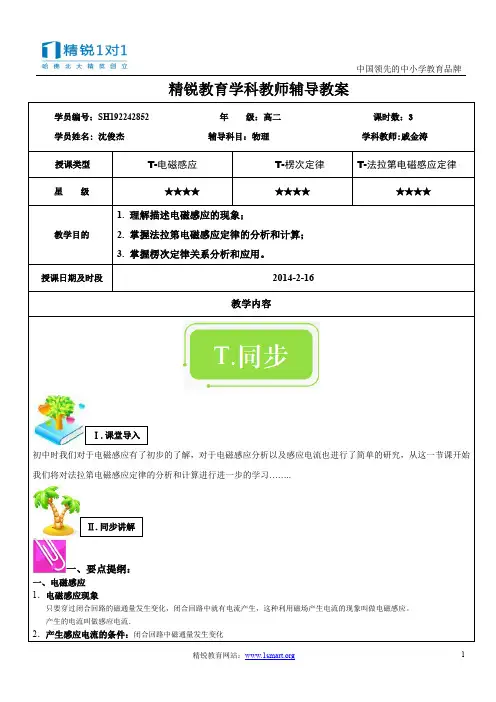

精锐教育网站： 1 精锐教育学科教师辅导教案

学员编号：SH192242852 年 级：高二 课时数：3

学员姓名: 沈俊杰 辅导科目：物理 学科教师:戚金涛

授课类型 T-电磁感应 T-楞次定律 T-法拉第电磁感应定律

星 级 ★★★★ ★★★★ ★★★★

教学目的 1. 理解描述电磁感应的现象；

2. 掌握法拉第电磁感应定律的分析和计算；

3. 掌握楞次定律关系分析和应用。

授课日期及时段 2014-2-16

教学内容

初中时我们对于电磁感应有了初步的了解，对于电磁感应分析以及感应电流也进行了简单的研究，从这一节课开始我们将对法拉第电磁感应定律的分析和计算进行进一步的学习……..

一、要点提纲：

一、电磁感应

1．电磁感应现象

只要穿过闭合回路的磁通量发生变化，闭合回路中就有电流产生，这种利用磁场产生电流的现象叫做电磁感应。

产生的电流叫做感应电流．

2．产生感应电流的条件：闭合回路中磁通量发生变化 Ⅱ.同步讲解 Ⅰ.课堂导入 中国领先的中小学教育品牌

精锐教育网站： 2 3. 磁通量变化的常见情况 (Φ改变的方式)：

①线圈所围面积发生变化，闭合电路中的部分导线做切割磁感线运动导致Φ变化;其实质也是B不变而S增大或减小

②线圈在磁场中转动导致Φ变化。线圈面积与磁感应强度二者之间夹角发生变化。如匀强磁场中转动的矩形线圈就是典型。

③磁感应强度随时间(或位置)变化,磁感应强度是时间的函数；或闭合回路变化导致Φ变化

网络课程 内部讲义

电磁感应基本概念认识

教 师：宋晓垒

爱护环境，从我做起，提倡使用电子讲义 “在线名师”→ 资料室 免费资料任你下载

~ 第 1页 ~ 在线学习网址： 客服热线：400-650-7766（9：00—21：00 everyday） 版权所有 北京天地精华教育科技有限公司

第一部分基本概念认识

第1讲 电磁感应现象

一．正确认识Φ 、△φ、和△φ/ △t

1．磁通量定义：穿过某面积的磁感线的条数叫做穿过这一面积的磁通量。〈该定义为定性判断磁通量

的变化提供依据〉

2．磁通量的计算公式：φ=B·S〈适用条件：B⊥S〉

思考：如何理解公式中的B和S？

3．磁通量是标量，没有方向，但有正负

思考：正负的有何物理意义？

4．在国际单位制中，磁通量的单位是韦伯（Wb）：

注意：∶ 磁通变化量 △Φ= Φ2－Φ1，磁通变化率△φ/ △t以上三个物理量的大小无必然联系

典型题型一：．．．．．．磁通量的理解及变化的判断．．．．．．．．．．．．

例1．如图，两个同心放置的共面金属圆环a和b，一条形磁铁穿过圆心且与环面垂直，则穿过两环的

磁通量Φa和Φb的大小关系为（ ）

A．Φa＞Φb

B．Φa＜Φb

C．Φa＝Φb

D．无法比较

思考：若a，b线圈均在N极正上方又如何？

二．电磁感应现象

1．电磁感应现象：〈略〉

2．感应电流的条件：① ② 注意：产生感应电动势的条件：只要穿过线圈平面的磁通量发生变化，产生感应电动势的那部分导体相当于电源。

3．引起磁通量变化的常见情况：

典型题型：感应电流是否存在的判定
