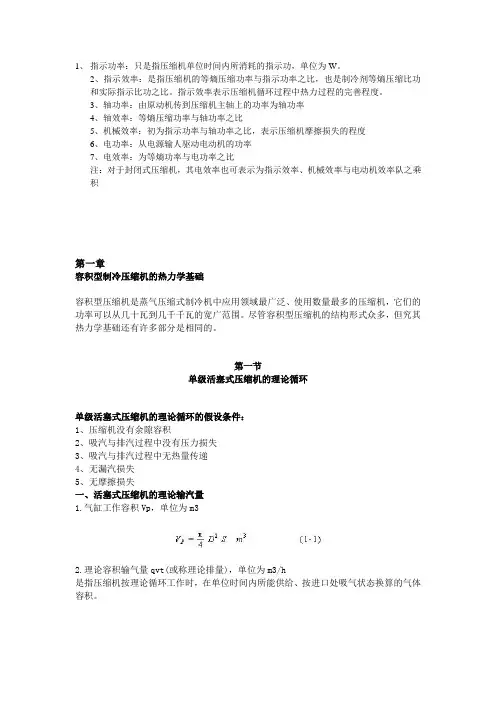

冰箱活塞压缩机热力计算

1、 指示功率：只是指压缩机单位时间内所消耗的指示功，单位为W。

2、指示效率：是指压缩机的等熵压缩功率与指示功率之比，也是制冷剂等熵压缩比功和实际指示比功之比。指示效率表示压缩机循环过程中热力过程的完善程度。

3、轴功率：由原动机传到压缩机主轴上的功率为轴功率

4、轴效率：等熵压缩功率与轴功率之比

5、机械效率：初为指示功率与轴功率之比，表示压缩机摩擦损失的程度

6、电功率：从电源输人驱动电动机的功率

7、电效率：为等熵功率与电功率之比

注：对于封闭式压缩机，其电效率也可表示为指示效率、机械效率与电动机效率队之乘积

第一章

容积型制冷压缩机的热力学基础

容积型压缩机是蒸气压缩式制冷机中应用领域最广泛、使用数量最多的压缩机，它们的功率可以从几十瓦到几千千瓦的宽广范围。尽管容积型压缩机的结构形式众多，但究其热力学基础还有许多部分是相同的。

第一节

单级活塞式压缩机的理论循环

单级活塞式压缩机的理论循环的假设条件：

1、压缩机没有余隙容积

2、吸汽与排汽过程中没有压力损失

3、吸汽与排汽过程中无热量传递

4、无漏汽损失

5、无摩擦损失

一、活塞式压缩机的理论输汽量

1.气缸工作容积Vp，单位为m3

2.理论容积输气量qvt(或称理论排量)，单位为m3/h

是指压缩机按理论循环工作时，在单位时间内所能供给、按进口处吸气状态换算的气体容积。

(1-2)

3.压缩机的理论质量输气量qm t，单位为kg/h

(1-3)

二、压缩机消耗的理论功率

1.理论循环所消耗的理论功Wts，单位为J，

W ts =∫12 Vd p (1-4 )

2.即单位绝热理论功Wt s为，单位为J，

W ts = h 2 - h 1 (1-4a )

3.压缩机所消耗的理论功率Pts，单位为kw

第二节

容积型压缩机的实际性能

1、压缩机中的压力降

2、制冷剂的受热

3、气阀运动规律不完善带来的效率下降。

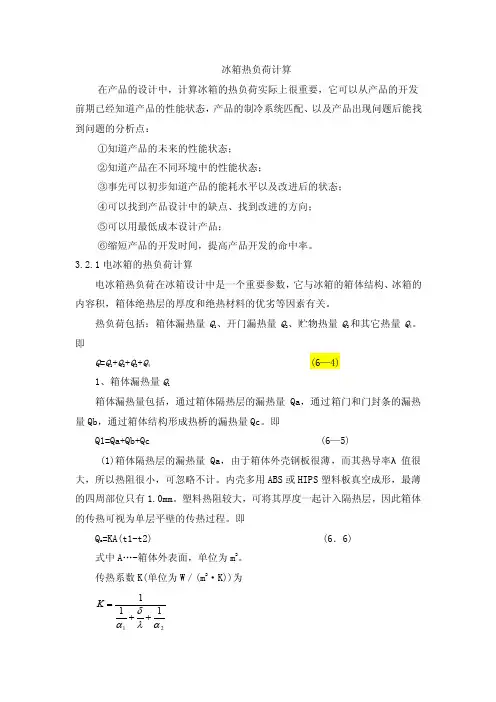

冰箱热负荷计算

在产品的设计中，计算冰箱的热负荷实际上很重要，它可以从产品的开发

前期已经知道产品的性能状态，产品的制冷系统匹配、以及产品出现问题后能找

到问题的分析点：

①知道产品的未来的性能状态；

②知道产品在不同环境中的性能状态；

③事先可以初步知道产品的能耗水平以及改进后的状态；

④可以找到产品设计中的缺点、找到改进的方向；

⑤可以用最低成本设计产品；

⑥缩短产品的开发时间，提高产品开发的命中率。

3.2.1电冰箱的热负荷计算

电冰箱热负荷在冰箱设计中是一个重要参数，它与冰箱的箱体结构、冰箱的

内容积，箱体绝热层的厚度和绝热材料的优劣等因素有关。

热负荷包括：箱体漏热量Q1、开门漏热量Q2、贮物热量Q3和其它热量Q4。

即 Q=Q1+Q2+Q3+Q4 (6—4)

1、箱体漏热量Q1

箱体漏热量包括，通过箱体隔热层的漏热量Qa，通过箱门和门封条的漏热

量Qb，通过箱体结构形成热桥的漏热量Qc。即

Q1=Qa+Qb+Qc (6—5)

(1)箱体隔热层的漏热量Qa，由于箱体外壳钢板很薄，而其热导率λ值很

大，所以热阻很小，可忽略不计。内壳多用ABS或HIPS塑料板真空成形，最薄

的四周部位只有1.0mm。塑料热阻较大，可将其厚度一起计入隔热层，因此箱体

的传热可视为单层平壁的传热过程。即

Qa=KA(t1-t2) (6．6)

式中A…-箱体外表面，单位为m2。

传热系数K(单位为W／(m2·K))为

21111

K 式中α1——箱外空气对箱体外表面的表面传热系数，单位为W／(m2·K)；

α2——内箱壁表面对箱内空气的表面传热系数，单位为W／(m2·K)；

δ——隔热层厚度，单位为m；

λ——隔热材料的热导率，单位为W／(m·K)。

在进行箱体隔热层捕热量计算时，要注意到冷冻室和冷藏室的隔热层厚度是

不一样的，应采用分段计算相加后的Qa值。另外，采用壁板盘管式冷凝器的电

冰箱，箱体后壁面的表面温度近似取为冷凝温度tk，也需另外计算该部分漏热量。

压缩机频率功耗计算公式

压缩机是工业生产中常用的设备，用于将气体或蒸汽压缩成高压气体。在压缩机的运行过程中，功耗是一个重要的参数，它直接影响着设备的运行成本和能源消耗。因此，了解压缩机功耗的计算公式对于优化设备运行、节约能源具有重要意义。

压缩机功耗的计算公式可以通过以下步骤进行推导：

1. 首先，我们需要了解压缩机的工作原理。压缩机在工作时需要消耗能量，这些能量主要用于压缩气体或蒸汽。根据热力学原理，我们可以将压缩机的功耗分解为压缩功和传递功两部分。

2. 压缩功是指将气体或蒸汽从低压状态压缩到高压状态所需要的功率。它可以通过以下公式进行计算：

压缩功 = (P2 V2 P1 V1) / (η t)。

其中，P1和V1分别代表气体或蒸汽的初始压力和体积，P2和V2分别代表气体或蒸汽的最终压力和体积，η代表压缩机的等效效率，t代表压缩的时间。

3. 传递功是指将压缩好的气体或蒸汽传递到需要的地方所需要的功率。它可以通过以下公式进行计算：

传递功 = P2 V2 / (η t)。

其中，P2和V2分别代表气体或蒸汽的最终压力和体积，η代表传递效率，t代表传递的时间。

4. 综合考虑压缩功和传递功，压缩机的总功耗可以通过以下公式计算：

总功耗 = 压缩功 + 传递功。 通过以上公式，我们可以清晰地了解压缩机功耗的计算原理。在实际应用中，为了更准确地计算压缩机的功耗，我们还需要考虑一些其他因素，如压缩机的运行时间、温度、湿度等环境因素，以及气体或蒸汽的物性参数等。

除了理论计算外，压缩机功耗的实际测量也是非常重要的。通过实际测量，我们可以验证理论计算的准确性，发现并解决设备运行中的问题，进一步优化设备的运行效率和节约能源。

在实际工程中，压缩机功耗的优化是一个复杂的问题，需要综合考虑设备的设计、运行和维护等多个方面。通过合理的设备选择、优化的运行方式、定期的维护保养等措施，可以有效地降低压缩机的功耗，提高设备的运行效率，降低生产成本，实现节能减排的目标。

电冰箱设计方案

电冰箱方案图

设计一台直冷式BCD—195中温型电冰箱。

1. 电冰箱的总体布置

箱体设计要求及形式

冰箱箱体尺寸见下表。

箱体尺寸

箱体结构：外形尺寸为545mm＊545mm*l332mm（宽＊深＊高)。绝热层用聚氨酯发泡,箱体结构图如下图所示。

箱体结构图

2.电冰箱热负荷计算

2。1冷冻室热负荷QF

（1）箱体的漏热量Q1

冷冻室箱体各表面的传热量

Q1=4.296+5。98+3.275+2.98+4。218=21。379W

（2）门封漏热量Q2

Q2=0.0406·L·(to—ti)

=0.0406×2(545+356） ×10—3［32-（18)］

=3。66W

（3）除露管漏热量Q3

Q3=(LD/1。79)×0。2294×(tD—0.84to-0。16tF）×Pr

={［2（545+356)+545] ×10-3/1.79｝×0。2294×（120—0.84×32—0。16×(—18)） ×35%

=10.1W

冷冻室总热负荷QF=Q1+Q2+Q3

=21.379+3。66+10。1

=35.14W

2。2冷藏室热负荷QR

（1）箱体的漏热量Q1

冷藏室箱体各表面的传热量

Q1=-1.94+10。07+6.219+3。89+3。05=21。289W

（2）门封漏热量Q2

Q2=0。0406·L·（to-ti）

=0.0406×2(865+545) ×10-3（32-5）

=3。1W

冷藏室总热负荷QR=Q1+Q2

=21.289+3。1

=24。389W

电冰箱总热负荷为Q=1。2(QF+QR)=1.2（35.14+24。389)=71.43W（考虑一定的热负荷余量，乘以一个放大系数1。2。)

3.箱体外表面凝露校核

箱体外表面凝露校核也分冷冻室和冷藏室进行。 .电冰箱各面的绝热层厚度（mm）
