课 时 教 案
备课时间 2014年 4月6日
第六章（单元） 第1、2时 授课日期2014年4月 14 日
课题 第六章 第1节 视图——基本视图 课型 新授课
教学
目标
知识目标 1、了解常用的图样的表示方法
2、掌握基本视图的形成、展开以及画法
3、掌握基本视图的投影关系、方位关系及特点
能力目标 培养学生的空间想象力以及分析问题的能力
德育目标 通过讲解、讨论等方法，培养学生严谨细致的工作作风
重点 基本视图的形成、展开以及画法、基本视图的投影关系、方位关系及特点
难点 基本视图的投影关系、方位关系及特点
教学
方法 讲授法、讨论法、归纳法 教学
媒体 多媒体
教 学 过 程 与 教 学 方 法
教学内容 教师活动 学生活动
复习提问：
归纳第五章组合体的视图所包含的内容
引入
由零件图引入。
在生产中，很多零件的表达方法并不仅仅只使用三视图
新课
前面我们已经学习了用三视图表示物体的方法。然而，在实际生产中，仅用三视图不足以完整清晰地表达出其形状和结构。本节将介绍以下几个常用的视图---后视图、仰视图和右视图。
教师引领，师生共同归纳
举例说明
课件出示轴测图，带领学生分析
培养学生善于归纳总结的习惯
认真听讲并理解和体会
回顾并跟随教师思路进行分析 2 教 学 过 程 与 教 学 方 法
教学内容 教师活动 学生活动
一、基本视图
1、 基本视图：物体向基本投影面投射所得的视图。
2、基本投影面：正六面体的六个面。
3、六个基本视图的名称和投射方向：
主视图：由前向后投射所得的视图；
俯视图：由上向下投射所得的视图；
左视图：由左向右投射所得的视图；

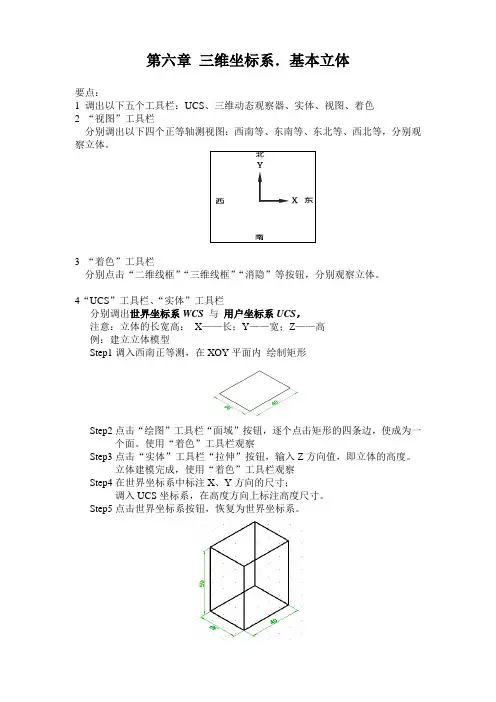

第六章 三维坐标系．基本立体
要点：
1 调出以下五个工具栏：UCS、三维动态观察器、实体、视图、着色
2 “视图”工具栏
分别调出以下四个正等轴测视图：西南等、东南等、东北等、西北等，分别观察立体。
3 “着色”工具栏
分别点击“二维线框”“三维线框”“消隐”等按钮，分别观察立体。
4“UCS”工具栏、“实体”工具栏
分别调出世界坐标系WCS 与 用户坐标系UCS，
注意：立体的长宽高： X——长；Y——宽；Z——高
例：建立立体模型
Step1调入西南正等测，在XOY平面内 绘制矩形
Step2点击“绘图”工具栏“面域”按钮，逐个点击矩形的四条边，使成为一个面。使用“着色”工具栏观察
Step3点击“实体”工具栏“拉伸”按钮，输入Z方向值，即立体的高度。
立体建模完成，使用“着色”工具栏观察
Step4在世界坐标系中标注X、Y方向的尺寸；
调入UCS坐标系，在高度方向上标注高度尺寸。
Step5点击世界坐标系按钮，恢复为世界坐标系。 第六章 课堂练习
建立以下图形的模型，并标注尺寸
保存为：0808031001李明(六、坐标系) .dwg
1
2
3
4 (选做)

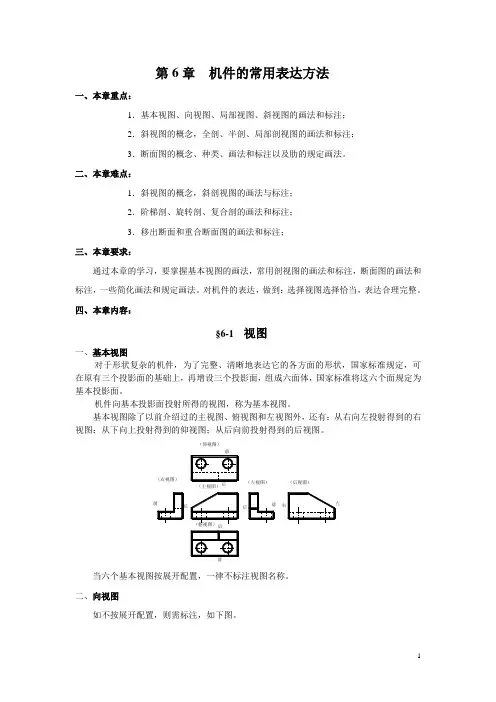

1 第6章 机件的常用表达方法
一、本章重点：
1．基本视图、向视图、局部视图、斜视图的画法和标注；
2．斜视图的概念，全剖、半剖、局部剖视图的画法和标注；
3．断面图的概念、种类、画法和标注以及肋的规定画法。
二、本章难点：
1．斜视图的概念，斜剖视图的画法与标注；
2．阶梯剖、旋转剖、复合剖的画法和标注；
3．移出断面和重合断面图的画法和标注；
三、本章要求：
通过本章的学习，要掌握基本视图的画法，常用剖视图的画法和标注，断面图的画法和标注，一些简化画法和规定画法。对机件的表达，做到：选择视图选择恰当，表达合理完整。
四、本章内容：
§6-1 视图
一、基本视图
对于形状复杂的机件，为了完整、清晰地表达它的各方面的形状，国家标准规定，可在原有三个投影面的基础上，再增设三个投影面，组成六面体，国家标准将这六个面规定为基本投影面。
机件向基本投影面投射所得的视图，称为基本视图。
基本视图除了以前介绍过的主视图、俯视图和左视图外，还有：从右向左投射得到的右视图；从下向上投射得到的仰视图；从后向前投射得到的后视图。
（仰视图）（主视图）（俯视图）（左视图）（后视图）（右视图）前后左右前后前后后前
当六个基本视图按展开配置，一律不标注视图名称。
二、向视图
如不按展开配置，则需标注，如下图。 2
视图不按展开配置时的标注
三、局部视图
如图所示的机件，用主、俯两个基本视图已将主要结构表达清楚，但左、右两凸台形状不清晰，若因此再画两个基本视图，则大部分结构属于重复表达，这时可只画凸台部分。这种将机件的某一局部结构向基本投影面投射得到的视图，称为局部视图。
四、斜视图
当机件的某一部分结构形状是倾斜的，在基本投影面上无法表达该部分的实形和标注真实尺寸时，可把倾斜部分向与之平行的新投影面投射，得到反映实形的图形，如图6-4所示。这种将机件向不平行于任何基本投影面的平面投射所得到的视图称为斜视图。
中职——机械制图课件第五章第六章
第五章轴测投影学习要点：主要学习绘制轴测图的基本方法，对发展空间思维和想象能力会有很大的促进。案例导入：将物体连同其
参考直角坐标系一起，沿不平行于任一坐标平面的方向，用平行投影法将其投影在单一投影面上所得到的图形，称为轴测投影图，简称为抽测图（如
图5-1）。1．轴间角在4-1中，轴测轴之间的夹角∠X1O1Y1、∠Y1O1Z1、∠X1O1Z1称为轴间角。2．轴向伸
图缩系数轴测轴上的单位长度与相应直角坐标轴上的单位长度的比值轴向伸图缩系数。在空间三坐标轴上，分别取长度OA、OB、OC,它
们的轴测投影长度为O1A1、O1B1、O1C1，令p=,q=,r=,则p、q、r分别称为OX
、OY、OZ轴的轴向伸缩系数。轴测投影按如前所述，分为正轴测投影和斜轴测投影。每类再根据轴向伸缩系数的不同又分为三种：正（或
斜）等轴测图p1=q1=r1正（或斜）二轴测图p1=r1≠q1正（或斜）三轴测图p1≠r1≠q1在轴测投影中，工
程上应用最广泛的是正等测和斜二测。如图5-2为长度均为a的正方体的两种轴测图。在轴测投影中，工程上应用最广泛的是正等测和斜二测。
如图5-2为长度均为a的正方体的两种轴测图。轴测投影的基本性质1．物体上相互平行的线段的轴测投影仍相互平行；2．物体上平行于
坐标轴的直线段的轴测投影仍与相应的轴测轴平行；3．物体上两平行线段或同一直线上的两线段长度之比，其轴测投影保持不变。正等测的
三个轴间角相等，如图5-3∠X1O1Y1=∠Y1O1Z1=∠X1O1Z1=120°正等测的轴向伸缩系数也相等p1=q1
=r1=0.82为了作图方便，一般采用简化轴向伸缩系数，p=q=r，即凡平行于各坐标轴的尺寸都按原尺寸作图。形体的直观形象没有影
响。轴间角：∠X1O1Y1=∠Y1O1Z1=∠X1O1Z1=120°轴向变形系数：p=q=r=0.82简化轴向变形系数:
p=q=r=11.平面立体正等轴测图的画法（1）在视图上建立坐标系；（2）画出正等测轴测轴；（3）按坐标关系画出物体
