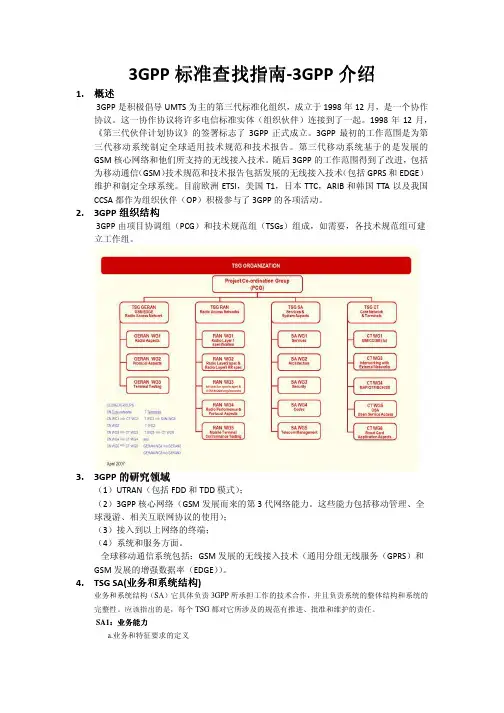

1. 概述

3GPP是积极倡导UMTS为主的第三代标准化组织，成立于1998年12月，是一个协作

协议。这一协作协议将许多电信标准实体（组织伙伴）连接到了一起。1998年12月，

《第三代伙伴计划协议》的签署标志了3GPP正式成立。3GPP最初的工作范围是为第

三代移动系统制定全球适用技术规范和技术报告。第三代移动系统基于的是发展的

GSM核心网络和他们所支持的无线接入技术。随后3GPP的工作范围得到了改进，包括

为移动通信（GSM）技术规范和技术报告包括发展的无线接入技术（包括GPRS和EDGE）

维护和制定全球系统。目前欧洲ETSI，美国T1，日本TTC，ARIB和韩国TTA以及我国

CCSA都作为组织伙伴（OP）积极参与了3GPP的各项活动。 2. 3GPP组织结构

3GPP由项目协调组（PCG）和技术规范组（TSGs）组成，如需要，各技术规范组可建

立工作组。

3. 3GPP的研究领域

（1）UTRAN（包括FDD和TDD模式）；

（2）3GPP核心网络（GSM发展而来的第3代网络能力。这些能力包括移动管理、全

球漫游、相关互联网协议的使用）；

（3）接入到以上网络的终端；

（4）系统和服务方面。

全球移动通信系统包括：GSM发展的无线接入技术（通用分组无线服务（GPRS）和

GSM发展的增强数据率（EDGE））。 4. TSG SA(业务和系统结构)

业务和系统结构（SA）它具体负责3GPP所承担工作的技术合作，并且负责系统的整体结构和系统的

完整性。应该指出的是，每个TSG都对它所涉及的规范有推进、批准和维护的责任。

SA1：业务能力

a.业务和特征要求的定义

b.业务能力和蜂窝、固定、无绳应用的业务结构的发展

SA2：结构

a.整个结构的定义、演进和维护，包括对一些特别子系统（UTRAN，GERAN，核心网，终端，

SIM/USIM）的功能分配，关键信息流的识别

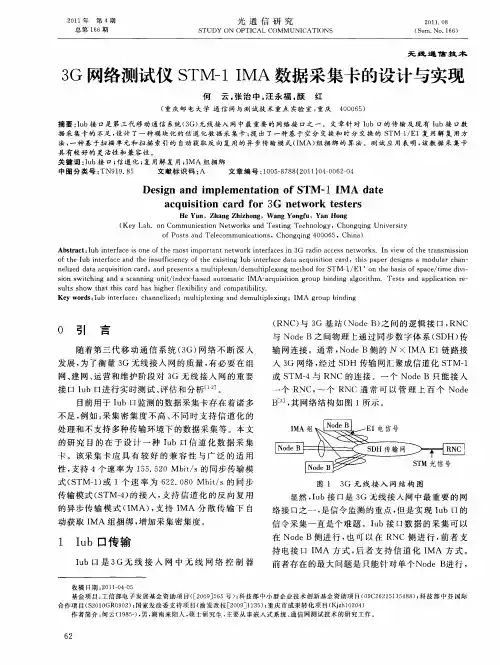

２０１１年第４期　总第１６６期　光通信研究　ＳＴＵＤＹ（）Ｎ　ＯＰＴＩＣＡＬ　ＣＯＭＭＵＮＩＣＡＴＩ（）ＮＳ　２Ｏ１１．Ｏ８　（Ｓｕｍ．ＮＯ．１６６）　３Ｇ网络测试仪ＳＴＭ－１　ＩＭＡ　无线通信技术　数据采集卡的设计与实现　何　云，张治中，汪永福，颜红　（重庆邮电大学通信网与测试技术重点实验室，重庆４０００６５）　摘要：Ｉｕｂ接口是第三代移动通信系统（３Ｇ）无线接入网中最重要的网络接口之一。文章针对Ｉｕｂ口的传输及现有Ｉｕｂ接口数　据采集卡的不足，设计了一种模块化的信道化数据采集卡；提出了一种基于空分交换和时分交换的ＳＴＭ一１／Ｅｌ复用解复用方　法，一种基于扫描单元和扫描索引的自动获取反向复用的异步传输模式（ＩＭＡ）组捆绑的算法。测试应用表明，该数据采集卡　具有较好的灵活性和兼容性。　关键词：Ｉｕｂ接口；信道化；复用解复用；ＩＭＡ组捆绑　中图分类号：ＴＮ９１９．８５　文献标识码：Ａ　文章编号：１００５—８７８８（２Ｏｌ１）０４—００６２－０４　Ｄｅｓｉｇｎ　ａｎｄ　ｉｍｐｌｅｍｅｎｔａｔｉｏｎ　ｏｆ　ＳＴＭ＿１　ＩＭＡ　ｄａｔｅ　ａｃｑｕｉｓｉｔｉｏｎ　ｃａｒｄ　ｆｏｒ　３　Ｇ　ｎｅｔｗｏｒｋ　ｔｅｓｔｅｒｓ　Ｈｅ　Ｙｕｎ，Ｚｈａｎｇ　Ｚｈｌｚｈｏｎｇ，Ｗａｎｇ　Ｙｏｎｇｆｕ，Ｙａｎ　Ｈｏｎｇ　（Ｋｅｙ　Ｌａｂ．ｏｎ　Ｃｏｍｍｕｎｉｃａｔｉｏｎ　Ｎｅｔｗｏｒｋｓ　ａｎｄ　Ｔｅｓｔｉｎｇ　Ｔｅｃｈｎｏｌｏｇｙ，Ｃｈｏｎｇｑｉｎｇ　Ｕｎｉｖｅｒｓｉｔｙ　ｏｆ　Ｐｏｓｔｓ　ａｎｄ　Ｔｅｌｅｃｏｍｍｕｎｉｃａｔｉｏｎｓ，Ｃｈｏｎｇｑｉｎｇ　４０００６５，Ｃｈｉｎａ）　Ａｂｓｔｒａｃｔ：Ｉｕｂ　ｉｎｔｅｒｆａｃｅ　ｉｓ　ｏｎｅ　ｏ｛ｔｈｅ　ｍｏｓｔ　ｉｍｐｏｒｔａｎｔ　ｎｅｔｗｏｒｋ　ｉｎｔｅｒｆａｃｅｓ　ｉｎ　３Ｇ　ｒａｄｉｏ　ａｃｃｅｓｓ　ｎｅｔｗｏｒｋｓ．Ｉｎ　ｖｉｅｗ　Ｏ｛ｔｈｅ　ｔｒａｎｓｍｉｓｓｉｏｎ　ｏｆ　ｔｈｅ　Ｉｕｂ　ｉｎｔｅｒｆａｃｅ　ａｎｄ　ｔｈｅ　ｉｎｓｕｆｆｉｃｉｅｎｃｙ　ｏｆ　ｔｈｅ　ｅｘｉｓｔｉｎｇ　Ｉｕｂ　ｉｎｔｅｒｆａｃｅ　ｄａｔａ　ａｃｑｕｉｓｉｔｉｏｎ　ｃａｒｄ，ｔｈｉｓ　ｐａｐｅｒ　ｄｅｓｉｇｎｓ　ａ　ｍｏｄｕｌａｒ　ｃｈａｎ—　ｎｅｌｉｚｅｄ　ｄａｔａ　ａｃｑｕｉｓｉｔｉｏｎ　ｃａｒｄ，ａｎｄ　ｐｒｅｓｅｎｔｓ　ａ　ｍｕｌｔｉｐｌｅｘｉｎ／ｄｅｍｕｈｉｐｌｅｘｉｎｇ　ｍｅｔｈｏｄ　ｆｏｒ　ＳＴＭ一１／Ｅｌ’ｏｎ　ｔｈｅ　ｂａｓｉｓ　ｏｆ　ｓｐａｃｅ／ｔｉｍｅ　ｄｉｖｉ—　ｓｉｏｎ　ｓｗｉｔｃｈｉｎｇ　ａｎｄ　ａ　ｓｃａｎｎｉｎｇ　ｕｎｉｔ／ｉｎｄｅｘ－ｂａｓｅｄ　ａｕｔｏｍａｔｉｃ　ＩＭＡ—ａｃｑｕｉｓｉｔｉｏｎ　ｇｒｏｕｐ　ｂｉｎｄｉｎｇ　ａｌｇｏｒｉｔｈｍ．Ｔｅｓｔｓ　ａｎｄ　ａｐｐｌｉｃａｔｉｏｎ　ｒｅ—　ｓｕｌｔｓ　ｓｈｏｗ　ｔｈａｔ　ｔｈｉｓ　ｃａｒｄ　ｈａｓ　ｈｉｇｈｅｒ　ｆｌｅｘｉｂｉｌｉｔｙ　ａｎｄ　ｃｏｍｐａｔｉｂｉｌｉｔｙ．　Ｋｅｙ　ｗｏｒｄｓ：Ｉｕｂ　ｉｎｔｅｒｆａｃｅ；ｅｈａｎｎｅｌｉｚｅｄ；ｍｕｌｔｉｐｌｅｘｉｎｇ　ａｎｄ　ｄｅｍｕｈｉｐｌｅｘｉｎｇ；ＩＭＡ　ｇｒｏｕｐ　ｂｉｎｄｉｎｇ　０　引　言　随着第三代移动通信系统（３Ｇ）网络不断深入　发展，为了衡量３Ｇ无线接入网的质量，有必要在组　网、建网、运营和维护阶段对３Ｇ无线接入网的重要　接口Ｉｕｂ口进行实时测试、评估和分析　］。　目前用于Ｉｕｂ口监测的数据采集卡存在着诸多　不足，例如：采集密集度不高、不同时支持信道化的　处理和不支持多种传输环境下的数据采集等。本文　的研究目的在于设计一种Ｉｕｂ口信道化数据采集　卡。该采集卡应具有较好的兼容性与广泛的适用　性，支持４个速率为１５５．５２０　Ｍｂｉｔ／ｓ的同步传输模　式（ＳＴＭ～１）或１个速率为６２２．０８０　Ｍｂｉｔ／ｓ的同步　传输模式（ＳＴＭ一４）的接人，支持信道化的反向复用　的异步传输模式（ＩＭＡ），支持ＩＭＡ分散传输下自　动获取ＩＭＡ组捆绑，增加采集密集度。　１　Ｉｕｂ口传输　Ｉｕｂ口是３　Ｇ无线接入网中无线网络控制器　（ＲＮＣ）与３Ｇ基站（Ｎｏｄｅ　Ｂ）之间的逻辑接口，ＲＮＣ　与Ｎｏｄｅ　Ｂ之间物理上通过同步数字体系（ＳＤＨ）传　输网连接。通常，Ｎｏｄｅ　Ｂ侧的Ｎ×ＩＭＡ　Ｅ１链路接　入３Ｇ网络，经过ＳＤＨ传输网汇聚成信道化ＳＴＭ一１　或ＳＴＭ一４与ＲＮＣ的连接。一个Ｎｏｄｅ　Ｂ只能接入　一个ＲＮＣ，一个ＲＮＣ通常可以管理上百个Ｎｏｄｅ　Ｂ＿＿３］，其网络结构如图１所示。　图１　３Ｇ无线接入网结构图　显然，Ｉｕｂ接口是３Ｇ无线接入网中最重要的网　络接口之一，是信令监测的重点，但是实现Ｉｕｂ口的　信令采集一直是个难题。Ｉｕｂ接ＶＩ数据的采集可以　在Ｎｏｄｅ　Ｂ侧进行，也可以在ＲＮＣ侧进行，前者支　持电接口ＩＭＡ方式，后者支持信道化ＩＭＡ方式。　前者存在的最大问题是只能针对单个Ｎｏｄｅ　Ｂ进行，　收稿日期：２Ｏ１１～Ｏ４　０５　基金项目：工信部电子发展基金资助项目（［２ｆ）（）９］５６５号）；科技部中小型企业技术创新基金资助项目（０９（；２６２１５１１５４８８）；科技部中芬国际　合作项目（ｓ２Ｏ１０ＧＲ０９０２）；国家发改委支持项目（渝发改技［２００９］１１３５）；重庆市成果转化项目（Ｋｊｚｈｌ０２０４）　作者简介：何云（１９８５一），男，湖南末阳人，硕士研究生，主要从事嵌入式系统、通信网测试技术的研究工作。　

1

G3上网本常见故障处理手册

（V1.0）

拟制 赫博/王维维 日期 2009-06-08

审核 顾鹏南 日期 2009-06-09

批准 卞国东 日期

签发 日期

中国移动集团江苏公司网络部

核心网维护室

2

目录

一、前言 ……………………………………………………第1页

二、常见故障分析

1 · 硬件兼容性障碍 ……………………………………第2页

2 · 拨号错误代码解决方法 ……………………………第3页

3 · 操作不当引起的上网障碍 …………………………第5页

4 · 网络适配性障碍 ……………………………………第5页

3

一、前言

G3上网本/上网卡是公司当前重点展的业务，已开始全面商用。为及时解决常见用户投诉，江苏公司网络部联合客服中心总结日常测试经验与用户投诉，归纳整理出部分常见故障问题的处理办法。主要针对“硬件兼容性”、“拨号错误代码”、“操作不当”以及“网络适配性”4个方面的故障进行分析。

二、常见故障分析

1. 硬件兼容性障碍

① 无法找到调制解调器

故障描述 打开G3随意行软件，显示无法找到调制解调器

解决方法 1、 系统无法识别调制解调器，需重新启动计算机；

2、 调制解调器驱动故障，需联系上网本客服重装驱动或通过随机光盘重装底层驱动；

② 提示无SIM/USIM卡

故障描述 打开G3随意行软件，显示无SIM/USIM卡

解决方法 1. 系统没识别到SIM/USIM卡，重启上网本再试；

2. SIM/USIM错误安装，重新插拔SIM/USIM卡再试

3. 未插入SIM/USIM卡；

③ 无TD信号显示

故障描述 打开G3随意行软件，调制解调器识别正常，但无3G信号显示

解决方法 1. SIM/USIM卡被销户；

2. 该地区无3G网络，需与客服联系确认；

④ 信号显示“限制服务” 4 故障描述 打开G3随意行软件，调制解调器识别正常，但信号强度处显示“限制服务”

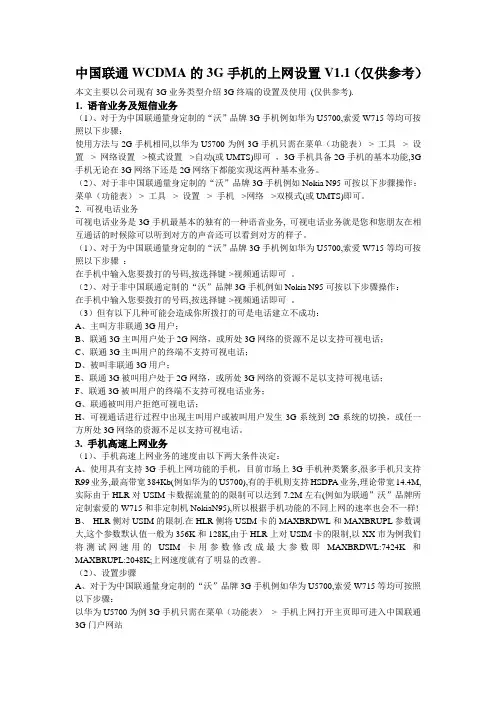

中国联通WCDMA的3G手机的上网设置V1.1（仅供参考）

本文主要以公司现有3G业务类型介绍3G终端的设置及使用 (仅供参考).

1. 语音业务及短信业务

（1）、对于为中国联通量身定制的“沃”品牌3G手机例如华为U5700,索爱W715等均可按照以下步骤：

使用方法与2G手机相同,以华为U5700为例3G手机只需在菜单（功能表）-> 工具 -> 设置 -> 网络设置 ->模式设置 ->自动(或UMTS)即可 ，3G手机具备2G手机的基本功能,3G手机无论在3G网络下还是2G网络下都能实现这两种基本业务。

（2）、对于非中国联通量身定制的“沃”品牌3G手机例如Nokia N95可按以下步骤操作：

菜单（功能表）-> 工具 -> 设置 -> 手机 ->网络 ->双模式(或UMTS)即可。

2. 可视电话业务

可视电话业务是3G手机最基本的独有的一种语音业务, 可视电话业务就是您和您朋友在相互通话的时候除可以听到对方的声音还可以看到对方的样子。

（1）、对于为中国联通量身定制的“沃”品牌3G手机例如华为U5700,索爱W715等均可按照以下步骤 ：

在手机中输入您要拨打的号码,按选择键->视频通话即可 。

（2）、对于非中国联通定制的“沃”品牌3G手机例如Nokia N95可按以下步骤操作：

在手机中输入您要拨打的号码,按选择键->视频通话即可 。

（3）但有以下几种可能会造成你所拨打的可是电话建立不成功：

A、主叫方非联通3G用户；

B、联通3G主叫用户处于2G网络，或所处3G网络的资源不足以支持可视电话；

C、联通3G主叫用户的终端不支持可视电话；

D、被叫非联通3G用户；

E、联通3G被叫用户处于2G网络，或所处3G网络的资源不足以支持可视电话；

F、联通3G被叫用户的终端不支持可视电话业务；

G、联通被叫用户拒绝可视电话；

H、可视通话进行过程中出现主叫用户或被叫用户发生3G系统到2G系统的切换，或任一方所处3G网络的资源不足以支持可视电话。
