在机械制造和工程领域，螺纹连接是一种常见且重要的连接方式。其中，NPT 螺纹因其独特的性能和广泛的应用而备受关注。NPT 螺纹，全称为 National Pipe Thread，即美国标准的一般用途锥管螺纹。

NPT 螺纹的尺寸规格众多，这是为了满足不同的应用需求和工作条件。其尺寸主要包括螺纹的大径、中径和小径，以及螺距等参数。

首先，我们来了解一下 NPT 螺纹的大径。大径是螺纹的最大直径，对于不同规格的 NPT 螺纹，大径的数值是不同的。例如，常见的 1/8

NPT 螺纹，其大径约为 10242 毫米；而 1/4 NPT 螺纹的大径则约为

13616 毫米。

中径是螺纹的一个重要尺寸，它对于螺纹的配合和密封性能有着关键影响。NPT 螺纹的中径计算相对复杂，需要考虑螺纹的锥度等因素。以 1/2 NPT 螺纹为例，其中径约为 18771 毫米。

小径则是螺纹的最小直径，它决定了螺纹根部的强度。比如 3/8

NPT 螺纹，其小径约为 14950 毫米。

螺距也是 NPT 螺纹的重要参数之一。螺距指的是相邻两牙在中径线上对应两点间的轴向距离。NPT 螺纹的螺距并非固定值，而是随着螺纹规格的变化而有所不同。通常，较小规格的 NPT 螺纹螺距较小，而较大规格的螺距相对较大。

NPT 螺纹之所以广泛应用，一个重要原因是其良好的密封性能。由于其锥度设计，在拧紧螺纹时，能够形成有效的密封，防止液体或气体泄漏。这种密封性能使得 NPT 螺纹在管道连接、液压系统、气动系统等领域得到了大量的应用。

在实际应用中，选择合适的 NPT 螺纹规格至关重要。如果螺纹规格选择不当，可能会导致连接不紧密、泄漏甚至系统故障。因此，在设计和装配过程中，工程师需要根据工作压力、介质特性、安装空间等因素，精确选择 NPT 螺纹的尺寸和规格。

此外，NPT 螺纹的加工和检测也需要严格的工艺和标准。加工过程中，需要保证螺纹的尺寸精度、锥度以及表面质量，以确保螺纹的连接性能和密封性能。检测时，通常使用螺纹量规等工具，对螺纹的各项尺寸参数进行测量和检验。

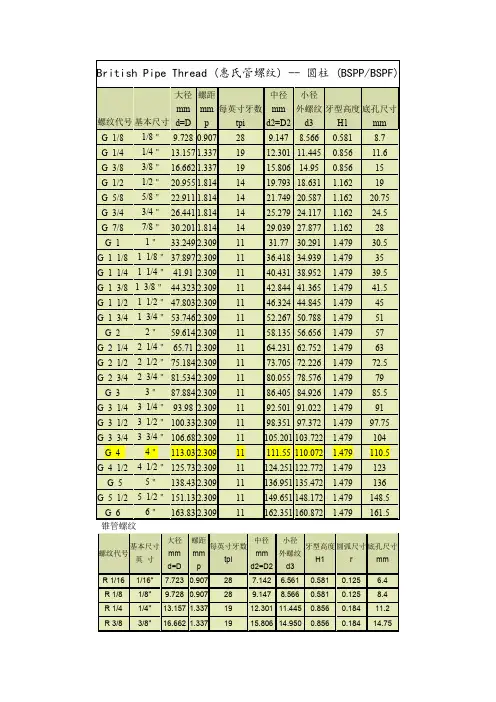

British Pipe Thread (惠氏管螺纹) -- 圆柱 (BSPP/BSPF)

螺纹代号 基本尺寸 大径

mm d=D 螺距

mm p 每英寸牙数 tpi 中径

mm d2=D2 小径 外螺纹 d3 牙型高度 H1 底孔尺寸 mm

G 1/8 1/8＂ 9.728 0.907 28 9.147 8.566 0.581 8.7

G 1/4 1/4＂ 13.157 1.337 19 12.301 11.445 0.856 11.6

G 3/8 3/8＂ 16.662 1.337 19 15.806 14.95 0.856 15

G 1/2 1/2＂ 20.955 1.814 14 19.793 18.631 1.162 19

G 5/8 5/8＂ 22.911 1.814 14 21.749 20.587 1.162 20.75

G 3/4 3/4＂ 26.441 1.814 14 25.279 24.117 1.162 24.5

G 7/8 7/8＂ 30.201 1.814 14 29.039 27.877 1.162 28

G 1 1＂ 33.249 2.309 11 31.77 30.291 1.479 30.5

G 1 1/8 1 1/8＂ 37.897 2.309 11 36.418 34.939 1.479 35

G 1 1/4 1 1/4＂ 41.91 2.309 11 40.431 38.952 1.479 39.5

G 1 3/8 1 3/8＂ 44.323 2.309 11 42.844 41.365 1.479 41.5

G 1 1/2 1 1/2＂ 47.803 2.309 11 46.324 44.845 1.479 45

G 1 3/4 1 3/4＂ 53.746 2.309 11 52.267 50.788 1.479 51

G 2 2＂ 59.614 2.309 11 58.135 56.656 1.479 57

npt螺纹标准对照表

NPT螺纹标准对照表。

NPT螺纹是一种常见的管道螺纹标准，它被广泛应用于液体传输、气体传输和密封连接等领域。在实际应用中，我们经常需要对照不同的NPT螺纹标准，以确保管道连接的质量和稳定性。本文将介绍NPT螺纹标准对照表，帮助大家更好地理解和应用NPT螺纹标准。

NPT螺纹标准对照表如下：

1. NPT螺纹尺寸对照表。

NPT螺纹的尺寸是指其直径和螺距的大小。在实际应用中，我们需要根据管道的尺寸和要求来选择合适的NPT螺纹标准。以下是常见的NPT螺纹尺寸对照表：

1/8 NPT，螺纹直径为0.405英寸，螺距为27个螺纹每英寸。

1/4 NPT，螺纹直径为0.540英寸，螺距为18个螺纹每英寸。

3/8 NPT，螺纹直径为0.675英寸，螺距为18个螺纹每英寸。

1/2 NPT，螺纹直径为0.840英寸，螺距为14个螺纹每英寸。

2. NPT螺纹密封对照表。

NPT螺纹的密封是非常重要的，它直接影响到管道连接的质量和稳定性。在选择NPT螺纹标准时，我们需要注意其密封性能。以下是常见的NPT螺纹密封对照表：

NPTF，带有圆锥密封的NPT螺纹，适用于高压液体和气体传输。

NPTM，带有平面密封的NPT螺纹，适用于一般液体和气体传输。

NPTS，带有密封垫的NPT螺纹，适用于特殊要求的液体和气体传输。 3. NPT螺纹材质对照表。

NPT螺纹的材质也是非常重要的，它直接影响到管道连接的耐腐蚀性能和使用寿命。在选择NPT螺纹标准时，我们需要注意其材质特性。以下是常见的NPT螺纹材质对照表：

黄铜NPT螺纹，具有良好的耐腐蚀性能，适用于一般液体和气体传输。

不锈钢NPT螺纹，具有优异的耐腐蚀性能，适用于腐蚀性液体和气体传输。

铝NPT螺纹，具有轻质和良好的导热性能，适用于特殊要求的液体和气体传输。

4. NPT螺纹标准符号对照表。

NPT螺纹的标准符号是指其在图纸和规范中的表示方法。在实际应用中，我们需要根据标准符号来识别和区分不同的NPT螺纹标准。以下是常见的NPT螺纹标准符号对照表：

NPT螺纹尺寸-npt螺纹规格

NPT 螺纹尺寸 NPT 螺纹规格

在机械制造和工程领域，螺纹连接是一种常见且重要的连接方式。NPT 螺纹，作为其中的一种，具有独特的尺寸和规格，广泛应用于各种管道和连接件中。

NPT 螺纹，全称为 National Pipe Thread，即美国国家管螺纹。它是一种锥管螺纹，主要用于管道的密封连接。与其他螺纹类型相比，NPT 螺纹具有良好的密封性，能够有效防止液体或气体的泄漏。

NPT 螺纹的尺寸通常用公称直径和每英寸的牙数来表示。例如，常见的 1/8 NPT 螺纹，表示公称直径为 1/8 英寸。公称直径并不是螺纹的实际直径，而是一个标准化的尺寸参考。

NPT 螺纹的牙型角为 60 度，这与常见的公制螺纹相同。然而，其锥度是 NPT 螺纹的一个重要特点。NPT 螺纹的锥度为 1:16，这意味着在螺纹的长度方向上，每 16 个单位长度，直径会变化 1 个单位。这种锥度设计有助于在拧紧螺纹时形成更好的密封效果。

在实际应用中，NPT 螺纹的尺寸规格繁多。从微小的 1/16 NPT 螺纹到较大的 2 NPT 螺纹，以满足不同管径和压力要求的连接需求。不同尺寸的 NPT 螺纹在牙数、螺距等方面也有所不同。 以 1/2 NPT 螺纹为例，每英寸有 14 个牙，螺距约为 1814 毫米。而

3/4 NPT 螺纹，每英寸则有 14 个牙，螺距约为 2309 毫米。

在测量 NPT 螺纹尺寸时，需要使用专门的螺纹量具，如螺纹塞规和螺纹环规。这些量具能够准确地测量螺纹的大径、小径、中径以及牙型等参数，以确保螺纹的质量和配合精度。

NPT 螺纹的规格选择取决于多个因素。首先是管道的工作压力。较高的工作压力通常需要较大直径和更紧密牙距的 NPT 螺纹来保证密封性能。其次是管道内流体的性质，如是否为腐蚀性介质、温度高低等。此外，安装空间和连接方式也会影响 NPT 螺纹规格的选择。

在安装 NPT 螺纹连接件时，需要注意正确的拧紧力矩。过大的拧紧力矩可能会导致螺纹损坏或连接件变形，过小的拧紧力矩则可能无法达到良好的密封效果。同时，为了确保密封性能，通常会在螺纹上涂抹密封胶或缠绕生料带等密封材料。
