手机主板常见故障分析与维修

手机维修技术详解

手机维修技术是一门涉及电子、通信、机械等多个领域知识的专业技术，对于手机修理行业的从业人员来说，掌握合适的维修技术，不仅能提高维修效率，还能减少二次损害和成本，保障用户的使用体验。本文将详细介绍手机维修技术的相关知识和操作方法。

一、常见故障及维修方法

1.屏幕碎裂

屏幕碎裂是手机维修中最常见的问题之一。对于屏幕碎裂的手机，首先需要检查是否仅为屏幕表面的裂纹，还是内屏也受损。若仅表面裂纹，可以选择更换外屏；若内屏也受损，需要更换整个屏幕模块。

2.电池损坏

电池损坏是导致手机无法正常使用的另一个常见问题。对于电池损坏的手机，可以尝试更换新电池。在更换电池时，需要注意选择符合手机型号和品牌的原装电池，以保证质量和兼容性。

3.听筒无声

当手机听筒无声时，可能是由于听筒部件故障导致。此时，可以尝试清理手机听筒孔的灰尘，或者更换新的听筒部件。如果问题仍未解决，可能是手机主板出现故障，需要进一步检修。

4.无法充电 无法正常充电是手机维修中常见的问题之一。首先，需要检查手机充电口是否损坏。若是充电口问题，可以更换新的充电口模块。其次，需要检查充电线和电源适配器是否正常工作，若存在问题则更换。若以上方法无效，可能是手机主板问题，需要进一步检修。

5.摄像头故障

当手机摄像头出现故障时，首先检查是否为软件设置问题。可以重新设置相机参数或者进行系统恢复。若问题仍未解决，可能是摄像头模块故障，需要更换新的摄像头模块。

二、维修工具及步骤

1.维修工具

完成手机维修需要一定的专业工具。

常见的维修工具包括：手机维修刷、吸盘、螺丝刀套装、静电手套、焊锡工具、万用表等。这些工具能够帮助维修人员更方便地进行手机拆装和检修。

2.拆装步骤

手机维修需要进行拆装的操作。

首先，关机并取下手机壳和后盖。

其次，使用螺丝刀套装拆卸手机的螺丝。

然后，用吸盘将屏幕抽起，谨慎取下背壳。 最后，根据需要，进一步拆卸内部零部件，进行维修或更换工作。

精美排版

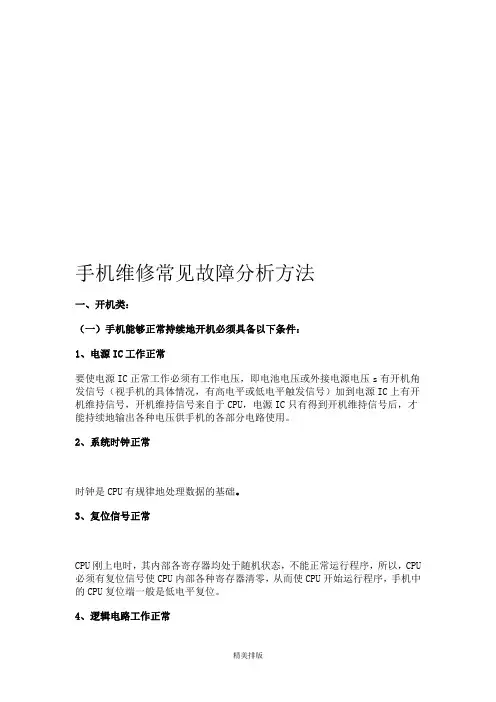

手机维修常见故障分析方法

一、开机类：

（一）手机能够正常持续地开机必须具备以下条件：

1、电源IC工作正常

要使电源IC正常工作必须有工作电压，即电池电压或外接电源电压s有开机角发信号（视手机的具体情况，有高电平或低电平触发信号）加到电源IC上有开机维持信号，开机维持信号来自于CPU，电源IC只有得到开机维持信号后，才能持续地输出各种电压供手机的各部分电路使用。

2、系统时钟正常

时钟是CPU有规律地处理数据的基础。

3、复位信号正常

CPU刚上电时，其内部各寄存器均处于随机状态，不能正常运行程序，所以，CPU必须有复位信号使CPU内部各种寄存器清零，从而使CPU开始运行程序，手机中的CPU复位端一般是低电平复位。

4、逻辑电路工作正常 精美排版 逻辑电路主要包括CPU、字库、码片和暂存器等，当CPU满足了电源、时钟和复位信号后，通过片选信号CE与码片、字库、暂存器取得联系，由这些芯片输出CE许可信号，再经过数据总线DATA BUS与地址总线ADD BUS相互传送数据。

5、软件运行正常

软件是CPU控制手机开机与实行各种功能的程序，开机程序是存放于码片与字库内，因此，若软件出错或软件与手机不对版就可能造成不开机。

（二）正常开机过程：

按下开机键→开机指令送到电源IC模块→电源IC的控制脚得到信号→电源IC工作→CPU；13MHz主时钟加电→CPU和各存储器复位及完成初始化程序→CPU发出poweron信号到电源IC块→电源IC稳定输出各个单元所需的工作电压→手机开启成功后进入入网搜索登记阶段手机完成开机动作。

（三）正常关机过程：

按下关机键→关机指令送到电源IC模块→电源IC的控制脚得到信号→CPU开始运行关机程序→关机程序运行正常后CPU发出关机指令信号到电源IC块→电源IC将输出的各路工作电压关闭→手机结束关机动作。

（四）常见故障特征：

① 按开机键无电流反应，说明电源供电部分不正常，应重点检查电源供电线路上元器件。

手机维修手册

一、维修前注意事项

在进行手机维修之前，需要注意以下几点：

1. 工作环境：确保维修环境干燥、通风、光线充足，避免灰尘和静电；

2. 工具准备：准备好适用于手机维修的专业工具，如螺丝刀、开膜刀、热风枪等；

3. 安全措施：维修过程中，务必断开电源和电池，并避免触碰主板等易导致短路的部件；

4. 维修知识：具备一定的手机维修知识和经验，了解各个零部件的功能和拆装方法；

二、常见故障及解决方法

1. 电源问题

故障现象：

手机无法开机，或者开机后迅速关机。

解决方法：

（1）检查电池是否正常工作，如电池损坏则更换新电池；

（2）检查电源按钮是否失灵，如有问题则修复或更换电源按钮； （3）检查手机主板电源模块是否损坏，如需要更换，则拆装主板并更换新电源模块。

2. 屏幕问题

故障现象：

手机屏幕无显示、发暗或出现残影。

解决方法：

（1）检查屏幕连接线是否松动或脱落，重新连接或更换连接线；

（2）检查屏幕是否损坏，如有问题则更换新屏幕；

（3）检查主板背光灯电源是否正常，如背光灯损坏，则修复或更换。

3. 声音问题

故障现象：

手机听筒无声音或杂音。

解决方法：

（1）检查听筒是否被灰尘或污垢堵塞，清洁或更换听筒；

（2）检查信号线路是否损坏，修复或更换线路；

（3）检查手机喇叭是否正常工作，如有问题则更换喇叭。

4. 按钮问题 故障现象：

手机按钮无法正常操作。

解决方法：

（1）检查按钮是否松动或损坏，如有问题则更换按钮；

（2）检查按钮触点是否被污染，清洁或更换按键触点；

（3）检查按钮线路是否断开或短路，修复或更换线路。

5. 电池问题

故障现象：

手机电池快速耗电或充电困难。

解决方法：

（1）检查手机是否有异常的后台应用在运行，关闭不必要的应用程序；

（2）检查电池是否老化，如需要更换，则购买合适的新电池；

（3）检查手机充电线路是否损坏，更换新充电线。

三、维修常用工具介绍

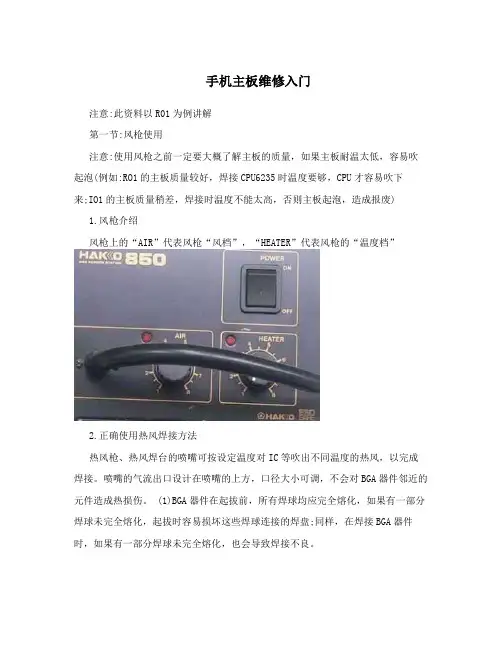

手机主板维修入门

注意:此资料以R01为例讲解

第一节:风枪使用

注意:使用风枪之前一定要大概了解主板的质量，如果主板耐温太低，容易吹起泡(例如:RO1的主板质量较好，焊接CPU6235时温度要够，CPU才容易吹下来;IO1的主板质量稍差，焊接时温度不能太高，否则主板起泡，造成报废)

1.风枪介绍

风枪上的“AIR”代表风枪“风档”，“HEATER”代表风枪的“温度档”

2.正确使用热风焊接方法

热风枪、热风焊台的喷嘴可按设定温度对IC等吹出不同温度的热风，以完成焊接。喷嘴的气流出口设计在喷嘴的上方，口径大小可调，不会对BGA器件邻近的元件造成热损伤。 (1)BGA器件在起拔前，所有焊球均应完全熔化，如果有一部分焊球未完全熔化，起拔时容易损坏这些焊球连接的焊盘;同样，在焊接BGA器件时，如果有一部分焊球未完全熔化，也会导致焊接不良。 (2)为方便操作，喷嘴内部边缘与BGA器件之间的间隙不可太小，至少应有1mm间隙。 (3)植锡网的孔径、目数、间距与排列应与BGA器件一致。孔径一般是焊盘直径的80%，且上边小、下边大，以利焊锡在印制板上的涂敷。

(4)为防止印制板单面受热变形，可先对印制板反面预热，温度一般控制在150,160?;一般尺寸不大的印制板，预热温度应控制在160?以下。

3.焊接温度的调节与掌握

(1)热风焊台最佳焊接参数实际是焊接面温度、焊接时间和热风焊台的热风风量三者的最佳组合。设定此3项参数时主要应考虑印制板的层数(厚度)、面积、内部导线的材料、BGA器件的材料(是PBGA，还是CBGA)及尺寸、焊锡膏的成分与焊锡的熔点、印制板上元件

的多少(这些元件要吸收热量)、BGA器件焊接的最佳温度及能承受的温度、最长焊接时间等。一般情况下，BGA器件面积越大(多于350个焊球)，焊接参数的设定越难。 第二节:认识元器件

基本元件

电阻的作用:概括为限流，分压

(1)在串联电路中起到分压作用，因使用电阻的大小和组合(串联或并联)，
