软工实验1_实验报告

实验报告——实验⼀：NAT配置

实验⼀：NAT配置实验⽬的1、掌握NAT相关概念、分类和⼯作原理

2、学习配置NAT的命令和步骤

3、查看NAT转换配置情况

4、练习配置动态NAT和PAT

实验要求1、NAT拓扑与地址规划；

2、NAT基本配置和PAT配置

3、验证NAT和PAT配置并给出配置清单实验拓扑

实验设备（环境、软件）

路由器2台，交叉线3条，serial DCE线⼀条。Pc机2台，www服务器⼀台。

实验设计到的基本概念和理论NAT技术使得⼀个私有⽹络可以通过internet注册IP连接到外部世界，位于inside⽹络和outside ⽹络中的NAT路由器在发送数据包之前，负责把内部IP翻译成外部合法地址。内部⽹络的主机不可能同时于外部⽹络通信，所以只有⼀部分内部地址需要翻译。NAT的主要⽤途是让⽹络能使⽤私有IP地址⼀节省IP地址。NAT将不可路由的私有内部地址转换成可路由的

NAT的翻译可以采取静态翻译（static translation）和动态翻译（dynamic translation）两种。静态翻译将内部地址和外部地址⼀对⼀对应。当NAT需要确认哪个地址需要翻译，翻译时采⽤哪个地址pool时，就使⽤了动态翻译。采⽤portmultiplexing技术，或改变外出数据的源port技术可以将多个内部IP地址影射到同⼀个外部地址，这就是PAT（port address translator）。

当影射⼀个外部IP到内部地址时，可以利⽤TCP的load distribution技术。使⽤这个特征时，内部主机基于round-robin机制，将外部进来的新连接定向到不同的主机上去。注意：load distributiong 只有在影射外部地址到内部的时候才有效。

实验过程和主要步骤

步骤⼀：主机与服务器的IP地址配置1、PC0上IP的配置

192.168.3.1

2、PC1上IP的配置

192.168.2.1

3、服务器IP的配置

matlab软件仿真实验（信号与系统）（1）

《信号与系统实验报告》

学院：信息科学与⼯程学院

专业：物联⽹⼯程

姓名：

学号：

⽬录

实验⼀、MATLAB 基本应⽤

实验⼆信号的时域表⽰

实验三、连续信号卷积

实验四、典型周期信号的频谱表⽰实验五、傅⽴叶变换性质研究

实验六、抽样定理与信号恢复

实验⼀MATLAB 基本应⽤

⼀、实验⽬的：学习MATLAB的基本⽤法，了解 MATLAB 的⽬录结构和基本功能以及MATLAB在信号与系统中的应⽤。

⼆、实验内容：

例⼀已知x的取值范围，画出y=sin(x)的图型。x=0:0.05:4*pi;

y=sin(x);plot(y)

例⼆计算y=sin(π/5)+4cos(π/4)例三已知z 取值范围，x=sin(z);y=cos(z);画三维图形。z=0:pi/50:10*pi;

x=sin(z);

y=cos(z);

plot3(x,y,z)

xlabel('x')

ylabel('y')zlabel('z')

例四已知x的取值范围，⽤subplot函数绘图。

参考程序：x=0:0.05:7;y1=sin(x);

y2=1.5*cos(x);

y3=sin(2*x);

y4=5*cos(2*x);

subplot(2,2,1),plot(x,y1),title('sin(x)')

subplot(2,2,2),plot(x,y2),title('1.5*cos(x)')

subplot(2,2,3),plot(x,y3),title('sin(2*x)')

subplot(2,2,4),plot(x,y4),title('5*cos(2*x)')

连续信号的MATLAB表⽰1、指数信号：指数信号Ae at在MATLAB中可⽤exp函数表⽰，其调⽤形式为：y=A*exp(a*t) (例取 A=1,a=-0.4)

参考程序：A=1;a=-0.4;t=0:0.01:10;ft=A*exp(a*t);plot(t,ft);grid on;

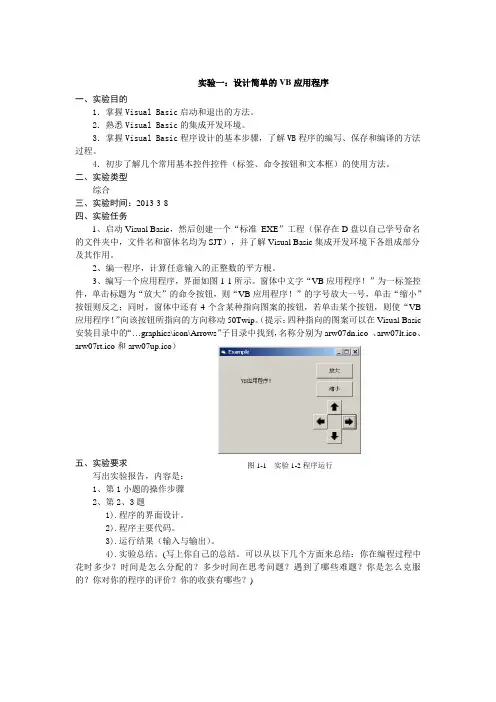

实验一：设计简单的VB应用程序

一、实验目的

1．掌握Visual Basic启动和退出的方法。

2．熟悉Visual Basic的集成开发环境。

3．掌握Visual Basic程序设计的基本步骤，了解VB程序的编写、保存和编译的方法过程。

4．初步了解几个常用基本控件控件（标签、命令按钮和文本框）的使用方法。

二、实验类型

综合

三、实验时间：2013-3-8

四、实验任务

1、启动Visual Basic，然后创建一个“标准 EXE”工程（保存在D盘以自己学号命名的文件夹中，文件名和窗体名均为SJT），并了解Visual Basic集成开发环境下各组成部分及其作用。

2、编一程序，计算任意输入的正整数的平方根。

3、编写一个应用程序，界面如图1-1所示。窗体中文字“VB应用程序！”为一标签控件，单击标题为“放大”的命令按钮，则“VB应用程序！”的字号放大一号，单击“缩小”按钮则反之；同时，窗体中还有4个含某种指向图案的按钮，若单击某个按钮，则使“VB应用程序！”向该按钮所指向的方向移动50Twip。（提示：四种指向的图案可以在Visual Basic安装目录中的“…graphics\icon\Arrows”子目录中找到，名称分别为arw07dn.ico 、arw07lt.ico、arw07rt.ico和arw07up.ico）

五、实验要求

写出实验报告，内容是：

1、第1小题的操作步骤

2、第2、3题

1).程序的界面设计。

2).程序主要代码。

3).运行结果（输入与输出）。

4).实验总结。(写上你自己的总结。可以从以下几个方面来总结：你在编程过程中花时多少？时间是怎么分配的？多少时间在思考问题？遇到了哪些难题？你是怎么克服的？你对你的程序的评价？你的收获有哪些？)

图1-1 实验1-2程序运行实验二：数据的输入和输出

一、实验目的

1．掌握常量和变量、表达式的基本概念和正确书写格式。

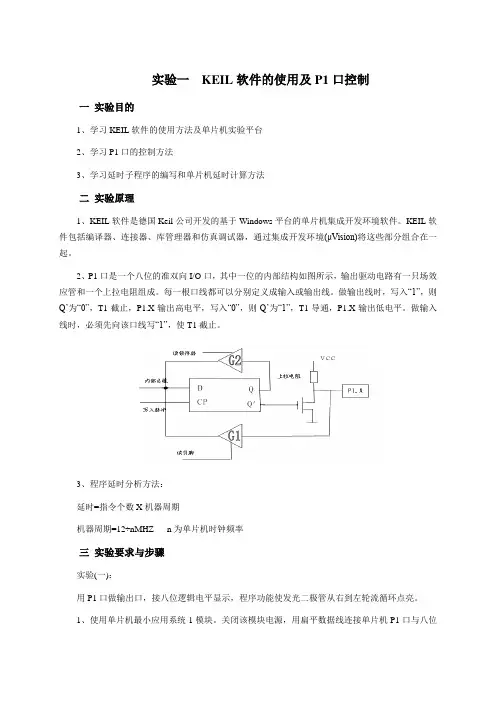

实验一 KEIL软件的使用及P1口控制

一 实验目的

1、学习KEIL软件的使用方法及单片机实验平台

2、学习P1口的控制方法

3、学习延时子程序的编写和单片机延时计算方法

二 实验原理

1、KEIL软件是德国Keil公司开发的基于Windows平台的单片机集成开发环境软件。KEIL软件包括编译器、连接器、库管理器和仿真调试器，通过集成开发环境(μVision)将这些部分组合在一起。

2、P1口是一个八位的准双向I/O口，其中一位的内部结构如图所示，输出驱动电路有一只场效应管和一个上拉电阻组成。每一根口线都可以分别定义成输入或输出线。做输出线时，写入“1”，则Q’为“0”，T1截止，P1.X输出高电平，写入“0”，则Q’为“1”，T1导通，P1.X输出低电平。做输入线时，必须先向该口线写“1”，使T1截止。

3、程序延时分析方法：

延时=指令个数X机器周期

机器周期=12÷nMHZ n为单片机时钟频率

三 实验要求与步骤

实验(一)：

用P1口做输出口，接八位逻辑电平显示，程序功能使发光二极管从右到左轮流循环点亮。

1、使用单片机最小应用系统1模块。关闭该模块电源，用扁平数据线连接单片机P1口与八位逻辑电平显示模块。（并口线与右侧的8个插孔是串联等效的。）

2、用串行数据通信线连接计算机与仿真器，把仿真器插到模块的锁紧插座中，请注意仿真器的方向：缺口朝上。

3、打开Keil uVision2仿真软件，首先建立本实验的项目文件，接着添加P1_A.ASM源程序，进行编译，直到编译无误。

4、进行软件设置，选择硬件仿真，选择串行口，设置波特率为38400。

5、（先接通仿真器电源再开启试验箱电源）打开模块电源和总电源，点击开始调试按钮，点击RUN按钮运行程序，观察发光二极管显示情况。发光二极管单只从右到左轮流循环点亮。注：软件具体操作见附录

实验(二)：

用P1.0、P1.1作输入接两个置位开关，P1.2、P1.3作输出接两个发光二极管。程序读取开关状态，并在发光二极管上显示出来。
