1单冲压片机及旋转式压片机的工作原理比较
2单冲压片机及旋转式压片机的工序比较
压片的工序能比较直观的反映出；进料→充填→预压→主压→顶出等工序，从中能了解到压片机工作状况。
3单冲压片机及旋转式压片机的压片过程比较
单冲压片机与旋转式压片机对物料颗粒压制时冲头的变化规律有很大的不同，在此我们再引进冲头位移的概念，然后通过冲头位移来比较这二类压片机的特点。
3.2单冲压片机及旋转式压片机的压片过程比较
为比较单冲压片机与旋转式压片机在压片过程中
的差别，我们首先来观察这两种压片机冲杆的位移，通过上述公式可得图7的两条曲线。
图7中实线为旋转式压片机，虚线为单冲压片机，冲杆位移△y与时间的关系曲线。通过这二条曲线可以发现：在开始压缩时，曲线的斜率较大，而曲线斜率d(△y)/dt代表冲杆的位置变化速度，故开始压缩时冲杆位置变化速度较快，而在△y为最大值时代表压制过程的终点，此时冲头位置变化速度为0。此外，旋转式压片机的曲线较宽，说明在开始压缩时，冲杆变化速度大于单冲压片机，但在压缩后期时，旋转式压片机的冲杆变化速度小于单冲压片机，这说明旋转式压片机在最大压力附近单位时间内颗粒压缩的体积变化缓慢，有利片剂的压制成形，故优于单冲压片机。另外，旋转式压片机是上下冲杆同时对颗粒进行压缩，单冲模腔内部物料的应力分布不如旋转式压片机均匀，故压制的片剂质量亦差。
单冲压片机偏心轮旋转角度φ与冲杆位移△y的关系如图8所示，旋转式压片机旋转角度φ与冲杆位移△y的关系如图9所示。
比较图8和图9可知：旋转式压片机在开始压缩时斜率较大，在△y最大值附近斜率变化较缓慢，在压缩后期时旋转式压片机的冲头变化速度小于单冲压片机，故在最大压力附近颗粒压缩时体积变化缓慢，使得颗粒间的空气易于排出。有利于片剂成型，在片剂顶出冲模后不易产生裂片。而单冲压片机在最大压力附近颗粒压缩的体积变化较快，颗粒间的空气来不及排出而被封于片剂内部。
4单冲压片机及旋转式压片机的综合性比较
旋转式压片机常见故障及解决方法 旋转式压片机是制药企业的主要生产设备之一，由于压片机在生产过程中高速运行，一旦出现故障将严重影响产品产量和质量。所以操作人员和维修人员必须经过培训，做到“四懂三会”， 1 旋转压片机的基本结构 旋转压片机主要由底座、蜗轮箱、转台、导轨、压轮、加料、调节、电器及外围部分组成。 其工作原理：转盘在动力传动装置的带动下顺时针( 俯视 )旋转,颗粒原料靠自重从加料斗中下落到加料靴（加料器）所框定的中模里，由加料靴（加料器）刮平后，通过上、下压力轮挤压上下冲头，把颗粒原料压制成片，然后经出片装置出片，转盘每转动一周经过两次充填、加压、出片。 2 压片机常见故障分析及解决方法 设备调试、维修的10项原则 在日常生产和压片机的调试与维修工作中，常会遇到一些机械、电器故障，我们可以从机械、电器、辅机等若干方面来加以分析，并通过分析找到相应的解决方法。维修、调试前的分析非常重要，无目的的拆卸往往会破坏压片机的公差参数，导致设备加工精度下降。人们在实践中总结了设备调试、维修的10项原则，对压片机的维修、调试也很适用。 2.1.1先动口再动手 对于发生故障的压片机，不应急于动手拆卸，应先询问设备操作人员，产生故障的前后经过及故障现象。对于生疏的设备，还应先熟悉其原理和结构特点，遵守相应规则。拆卸前要充分熟悉每个部件的功能、位置、连接方式以及与周围其他部件的关系，在没有结构图纸的情况下，应一边拆卸，一边画草图，并记上标记。 2.1.2先外部后内部
应先检查设备各部件有无明显裂痕、缺损，了解其故障及维修史，然后再对设备内部进行检查。拆卸前应先排除周边的故障因素，确定故障点后才能拆卸，否则，盲目拆卸可能将设备越修越坏。 2.1.3先机械后电气 只有在确定机械零件无故障后，再进行电气方面的检查。检查电路故障时，应利用检测仪器寻找故障部位，确认无接触不良故障后，再有针对性地查看线路与机械的运作关系，以免误判。 2.1.4先静态后动态 在设备未启动时，判断设备主要部件是否良好，从而判定故障的所在。通过手工盘车、通电点动，看各机构运动状态，听设备运行声，测各测量点参数，判断故障点，最后进行维修。 2.1.5先清洁后维修 对污染较重的设备，先对其进行清洁，检查外部控制键是否失灵。特别是生产中药制剂的设备，许多故障都是由脏污及导电粉尘引起的，一经清洁故障往往会自动排除。 2.1.6先电源后设备 电源部分的故障率在整个故障设备中占的比例很高，所以先检修电源往往可以事半功倍。 因机构、部件、装配质量或辅助设备故障而引起的故障，一般占常见故障的50%左右。电气设备的特殊故障多为软故障，要靠经验和仪表来测量和维修。 2.1.8先外围后主机 特别是电器部件，先不要急于更换损坏的电气部件，在确认外围设备电路正常时，再考虑更换损坏的电气部件。 2.1.9先手工盘车再点动试车 检修、调试结束时，必须先进行手工盘车，确定没有障碍时才可以进行试运行。这是设备维修、调试、运行的基本规则。 2.1.10员工先培训后上岗
d系列单冲压片机使用 说明书 HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】
DP30A系列单冲压片机操作规程 一、主要构造及工作原理 本机由传动机构、压片控制机构、电器控制部分组成。其结构简图见图1、图2、图3. 1 偏心轮 3 紧固螺栓 4齿轮轴 5 皮带护罩 6 手动论 7 键轴 8 中模台 9 调节螺母紧固螺钉 10 调节螺母 11 托模臂 12 填充蜗杆 13 填充齿轮 14 橡胶垫 15 填充紧固手柄 16 填充手轮 17 下冲紧固螺丝 18下模轴 19 下冲 20 中模板紧固螺钉 21 中模 22 下模板 23 上冲 24 上冲紧固螺钉 25 上冲导杆 26 罩 27 大齿轮护罩 28 油杯 29 玻璃罩 30大齿轮 31尼龙齿轮 32 外罩保护开关 33 安全门保护开关 34 安全门 35 变频器 36 除粉盒 37 前门
38 下模轴定位螺钉 39 电机座紧固螺栓 40电机座 41 电机座手柄 42 电机 43 后门 44 小车 45 垫板 46 小车摇臂 47卡簧 48 连杆轴 49 滑轮 50 料斗 51 大摇臂 52 副料斗 53 外罩 54副料斗上盖 注：料斗小车是由44、45、46、47、48、49、50等构成的组合体。 主传动机构由电机、A型V带传动（电机轮，V带，皮带轮）、齿轮传动（尼龙齿轮，大齿轮）、与大齿轮相连的主轴偏心轮组成。 压片运动机构工作时，传动机构首先启动，大齿轮每转动一转期间，大齿轮内侧的外导轨内的凸轮运动时通过连杆带动料斗小车对中模进行加料后一次退出，紧接着由过桥轮带动偏心轮使偏心向下运动，与偏心轮连接的导杆带动上冲进入中模与正在中模孔内的下冲一起进行压片成型。同时大齿轮内侧的内导轨的凸轮运动时通过立轴过连杆机构，带动下冲将药片顶出中模，接着料斗小车对中模进行第二次加料时，先将药片推出，而下冲缩回时，中模孔内留出加料空腔。这种动作循环往复进行。药片的压力大小、重量分别可由偏心轮下的导杆、下模轴进行连续可调。 电器控制部分工作与安全门、外罩接触的两个行程开关在闭合位置时电路才能接通。电机采用变频调速，可以根据所压药片的质量情况随时调整鸦片速度。
2从结构角度谈旋转式压片机的常见问题处理 2.1转台部分 旋转压片机的转台是一圆形盘，各冲杆孔和中模孔均匀分布在周边。当其在主轴的带动下作旋转运动时，各冲杆沿曲线导轨上下运动，从而完成压片过程。转台是压片机的主要工作部件，在连续的工作过程中，其常见故障的分析及解决方法： (1)冲杆孔或中模孔经长期磨损造成两孔同轴度不符合要求：在使用过程中，冲杆与中模孔由于不同程度的磨损将可能出现不同轴现象，使冲杆上下移动摩擦阻力增大，严重时会导致无法正常压片。若磨损不是很严重可以通过用铰刀铰冲杆孔的办法来恢复其同轴度，而磨损严重时需更换转台。 (2)转台上移影响充填或出片：转台上移一般是由固定转台的锥度锁紧块松动所致，通过紧固锥度锁紧块可以解决。如果是紧固螺丝有问题要立即更换。 (3)中模顶丝松动导致中模上移，磨坏加料器：中模上移，大多是中模顶丝松动所致，紧固中模顶丝即可解决。中模顶丝为易损件，长期使用磨损而起不到紧固中模的作用，应及时更换。 2.2导轨部分 导轨是保证冲杆作曲线轨迹运动的重要部件，大多数故障是由润滑不到位引起的。其常见故障分析及解决方法： (1)导轨磨损：冲杆是在导轨上作曲线运动，并以滑动摩擦的方式进行正常工作的，所以导轨的磨损是最常见的维修故障之一。导轨分为上导轨和下导轨组件，冲杆与导轨磨损，轻者可以用油石研磨导轨恢复正常，磨损严重者只有更换导轨解决。 (2)导轨组件松动：导轨组件经连续工作可能出现松动现象，应及时紧固解决，并应注意使导轨过渡圆滑。 (3)下导轨过桥板磨损，致冲杆磨损导轨主体：下导轨过桥板是保护导轨主体的，若磨损，轻者用油石修复，磨损严重者只能更换解决。 2.3 压轮部分 压轮部分可分为上压轮与下压轮，也是调节药片压力、增加保护的装置。其常见故障分析及解决方法： (1)压轮磨损：压轮外圆磨损严重，会导致冲杆尾部阻力大，须重新更换压轮。当压轮内孔与压轮轴磨损严重时，也须更换压轮或压轮轴。另外，压轮轴有时会断裂变形，主要是由于承受压力过大所致，多数是因为物料难压而调节过度造成的，这时需更换压轮轴，调整物料，重新调节压力。 (2)压轮轴轴承缺油或损坏：定期对压轮轴轴承进行润滑保养，出现损坏及时进行更换。 2.4 调节系统(压力调节、充填调节) 调节系统包括压力调节系统和充填调节系统，常见故障分析及解决方法： (1)调节失灵：一般情况下，调节失灵是手轮螺丝松动使手轮调节不起作用，或是调节蜗轮卡死所致，此时要检查调节手轮和蜗轮，并可以通过紧固螺丝、润滑转动蜗轮等措施解
文件签批： 分发部门
目录/Table of Content 1.目的/ Purpose ................................................................................. 错误！未定义书签。 2.范围/ Scope ..................................................................................... 错误！未定义书签。 3.职责/ Responsibilities .................................................................... 错误！未定义书签。 4.参考资料/ References ..................................................................... 错误！未定义书签。 5.定义/ Definition ............................................................................... 错误！未定义书签。 6.环境健康安全/ EHS .......................................................................... 错误！未定义书签。 7.程序/ Procedure .............................................................................. 错误！未定义书签。 8.相关文件和记录/Relative Documents and Records ....................... 错误！未定义书签。 9.附件/ Attachment ............................................................................ 错误！未定义书签。 10.培训要求/ Training Requirements .................................................. 错误！未定义书签。 11.修订史/ History of Revisions .......................................................... 错误！未定义书签。
Guide operators to deal with the process of things, and require them to be familiar with the details of safety technology and be able to complete things after special training. ZP35A旋转式压片机操作 规程正式版
ZP35A旋转式压片机操作规程正式版 下载提示：此操作规程资料适用于指导操作人员处理某件事情的流程和主要的行动方向，并要求参加 施工的人员，熟知本工种的安全技术细节和经过专门训练，合格的情况下完成列表中的每个操作事 项。文档可以直接使用，也可根据实际需要修订后使用。 1.开机前的检查工作。 1.1机台上是否有异物体，如有应及时取出。 1.2检查配件及模具是否齐全。 1.3 准备好接料容量。 2. 操作步骤： 2.1打开石侧门，装上手轮。 2.2装配好冲模，加料器、加料斗。 2.3转动手轮，空戴运行1-3圈，检查冲模运动是否灵活自如，正常。 2.4合上操作左侧的电源开关，面板上电源指示灯H1点亮，压力显示P1显示压
片支撑力，转速表P2显示“0”，其余 件应无指示。 2.5转动手轮，检查充填量大小和片剂成型情况。 2.6拆下手轮，合上侧门。 2.7压片和准备工作就绪，面板上无故障，显示一切正常，开机，按动增压点动钮，将压力显示调整所需压力，按动无级调速键调整频率适所需转速。 2.8充填量调整：充填人调节空安装在机器前面中间两只调节手轮控制。中左调节手轮控制后压轮压制的片重。中右调节手轮按顺时针方向旋转时，充填量减少，反之增加。其充填的大小由测度指示，测度带每转一大格，充填量就增减1毫米，
DP30系列单冲压片机标准操作规程 目的：建立DP30系列单冲压片机使用及维护保养操作规程，确保仪器的正常使用。 范围：适用于DP30系列单冲压片机的使用和维护。 负责人：设备管理员 内容： 1主要技术指标 电源：220V/50Hz 外形尺寸（mm）708*459*740；机器重量（kg）150 2操作方法： ⑴模具的安装与调整： a.旋松固定在中模板上的3个紧固螺钉，取下中模板 b.旋松下冲紧固螺钉，将下冲插入下模轴的孔中，并要插到底， 下冲紧固螺钉不要旋紧。如果是圆形模具，下冲杆的缺口面要 对准下冲紧固螺钉。 c.把中模平稳放在中模台上，同时使下冲进入中模的孔中，然后 将中模板放在模台上，借助中模板的三个紧固螺钉，但不要旋 紧。 d.松开上冲紧固螺钉，将上冲插入上冲导杆的孔中，并要插到底， 注意上冲杆的缺口面要对准上冲紧固螺钉，旋紧上冲紧固螺 钉。
e.用手轻轻转动手动轮，使上冲慢慢下降进入模孔中，若发生碰 撞或摩擦，则调整中模板的位置，使上冲进入中模孔中。如果 是异型模具，要先转动下冲和中模，调整好和上冲得入模位置 后，再调整好中模板的位置，使上冲进入中模孔。 f.顺序旋紧中模板的3个紧固螺钉，然后旋紧下冲紧固螺钉。 g.用手轻轻转动手动轮，观察上冲进入中模时有无碰撞或摩擦现 象，若没有发生碰撞或摩擦方为安装合格，否则按上述方法重 新调整至合格为止。 ⑵出片的调整 a.用手轻轻转动手动轮，使下冲上升到最高位置，旋松调节螺母 禁固螺钉，用拨杆调整环形的调节螺母，使下冲的上表面与中 模孔的上表面平齐或低于上表面百分之几毫米，旋紧调节螺母 禁固螺钉。 b.用手转动手动轮，空车运转十余转，若机器运转正常，则可加 料试压，进行下一步调整。 ⑶填充调整（即片重调整）： 旋松填充紧固手柄，顺时针旋转填充手轮增大填充量，片机重量增加；逆时针旋转填充手轮减小填充量，片机重量减小，调整完成后，重新拧紧紧固手柄。 ⑷压力的调整（及片厚调整） a.松开紧固螺栓，从上往下看，利用调压扳手（专用工具）顺时 针旋转齿轮轴，这时压片压力增大，药片的厚度减小；逆时针
旋转式压片机验证报告 一、验证报告审批 1 验证报告起草 2 验证组成员： 3 验证报告批准 批准人：日期：年月日
二、验证报告 1 引言 旋转式压片机是用于片剂生产中干颗粒压制成片的专用设备。 该设备于2000 年9月进行全面安装，2000年 10月1日完成安装调试。根据生产工艺和GMP要求，结合实际情况，决定于2000 年 10 月9 日对本设备进行验证。 2 目的 该设备经安装调试后，检查并确认本设备是否符合技术参数要求，是否能满足生产工艺和GMP要求。 3 验证对象 ZP-24型旋转式压片机安装验证、运行验证及清洗验证。 4 验证前准备 4.1 文件检查 检查人：检查日期：年月日4.2 检测用仪器、仪表 检查人：检查日期：年月日
4.3 有关旋转式压片机的标准操作规程 A ZP-24 型压片机标准操作规程 B 压片标准操作程序 C ZP-24型压片机清洁标准操作程序 5 验证实施 检查人：检查日期：年月日5.1.1 设备性能 检查人：检查日期：年月日 检查人：检查日期：年月日5.1.2 公用工程连接 检查人：检查日期：年月日
5.2 运行验证 5.2.1 性能测试（空运转） 目的：在不使用任何供试品的前提下，确认该压片机达到设计要求。 接受范围：按照制造厂商的操作说明书每步操作均运行正常。 测试步骤：确认压片机已经为性能测试做好一切准备，包括： 检查人：检查日期：年月日 检查人：检查日期：年月日5.2.2 功能测试（负载运转） 目的：保证压片机在负载运转时符合设计要求。 接受范围：按照制造厂商的操作说明书每步操作均运行正常。 测试步骤：确认机器已经为功能测试做好一切准备，包括：
压片机培训教材 Company number：【WTUT-WT88Y-W8BBGB-BWYTT-19998】

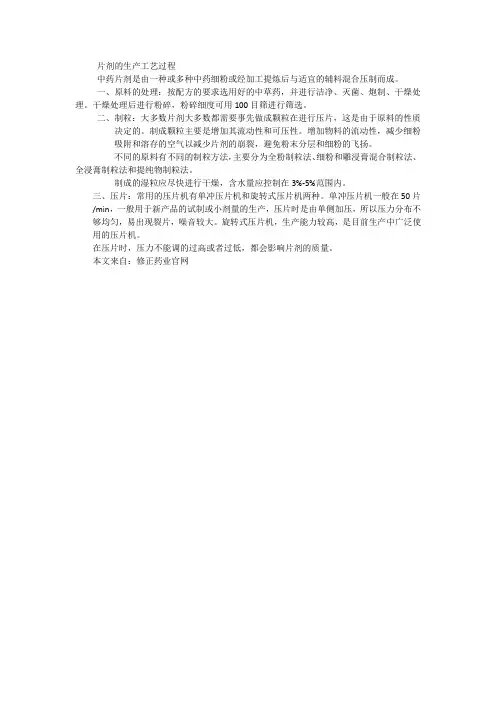

旋转式高速压片机应用技术培训 （单出料机型） 北京翰林航宇科技发展有限公司 旋转式高速压片机应用技术培训 第一节压片机简介 (3) 第二节压片机结构、组成及原理 (6) 第三节机器的完好状态 (8) 第四节操作顺序及注意事项 (10) 第五节片剂的分类 (13) 第六节常用制粒方法 (15) 第七节片剂的质量要求 (20) 第八节常用术语 (21) 第九节压片时可能发生的现象、原因及解决方法 (22) 第一节压片机简介 压片机分为单冲压片机和旋转压片机。 （1）单冲压片机：有一副冲模组成，冲头作上下运动将颗粒状的物料压制成片状的机器。产量在60---100片/分钟，最大作用力15KN,多用于新产品的试制。重型单冲压片机，也可压制 异形片、环形片。 （2）旋转压片机：旋转压片机是基于单冲压片机的基本原理，又针对瞬时施压无法排出空气的缺点，变瞬时压力为持续且
逐渐改变的压力，从而保证了片剂质量，对扩大生产有极 大的优越性。旋转压片机按流程分、双流程两种。 单流程仅有一套上下压轮，旋转一周每个模孔只压出一个药 片；双流程有两套压轮、饲粉器、刮粉器、片重调节器和压力调节 器等，均装于对称位置，冲盘转动一周，每副冲具压制两 个药片。 （2）高速压片机：特点是转速块、产量高、片剂质量好，压片时采用两次压片成型，能将颗粒状物料连续进行压片，可压制 圆形片、异形片。具有全封闭、压力大、噪声低、生产效率 高、润滑系统完善、操作自动化等特点。 翰林公司出产的高速压片机以对称的两个冲孔间距为系列划分：单出料265系列： GZP—16 GZP—23 GZP—30 ZPT—16 ZPT—23 ZPT—30 单出料370系列: GZP—26 GZP—32 GZP—40 ZPT—26 ZPT—32 ZPT—40 单出料420系列: GZPY—30 GZPY—37 GZPY—45 双层片560系列: GZPD—41 GZPD—51 GZPD—61 GZPD—79 双出料620系列: PG—45 PG—55 PG—65 双出料680 /720系列: GZPS—49 GZPS—61 GZPS—73 GZPS—79 双出料1060系列: GZPT—122 GZPT—113 GZPT—95 GZPT—76 高速压片机工作流程（见下图）
TDP-6单冲式压片机 TDP-6单冲式压片机特点： 本机性能优良，适应性强，使用方便，易于维修，体积小，重量轻，无电时也可手摇片。本机只装一付冲模，物料的充填深度，压片厚度均可调节，能适应制药行业压制各种中、西药制剂要求和其它行业压制各种类似产品的要求，深受各行业广大用户的欢迎。能将粉粒状原料压制成片剂，可以压圆片，异形片，口含片，钙片，环形片等不同形状的药片广泛适用于制药厂、化工厂、医院、科研单位、实验室试制和小批量生产。 本文作者：常宏药机 本文链接：https://www.doczj.com/doc/d64246793.html, 版权所有@转载时必须以链接形式注明作者和原始出处 TDP-6单冲式压片机主要技术参数： 1 最大压片压力60千牛 2 最大压片直径25mm 3 最大充填深度20mm 4 压片产量约3000片/时 5 电动机功率1100w 6 转速1400转/分 7 机器重量约160kg
8 外形尽寸650×600×700mm TDP-6单冲式压片机使用注意事项 1、初次使用前应对照机器实物仔细阅读本说明书，然后再使用。 2、本机器只能按一定方向运转(见手轮或防护罩上的箭头所示)，不可反转，以免损坏机件。在压片调整时尤须注意，不要疏忽。 3、皮带松紧调节：通过电机底板上的两个调节螺母进行调节。调整后注意锁紧。 4、无电源时用手摇压片，应将三角皮带拆下，以减少阻力及磨损。但不要将大皮带轮也拆下来，因为大皮带轮兼有飞轮省力的作用。 5、电动压片时须将手轮上的转动手柄扳倒，以免运转时伤人。
6、无论手动压片或电动压片，在启动前都应使上冲芯杆处在上升位置然后再启动。若在上冲处于下降的情况下启动，则刚刚开始启动就进入了中模压片，这时由于机器的运转还未升上去、惯性较小，容易发生顶车事故。(即上冲头进入中 模后由于药片的抗力而“顶死”，使机器 停止运转。顶车时由于负荷较大、往往 损坏机件或烧毁电机)。 7、顶车后的处理方法 (1)在电动压片时发生顶车情况，应立 即关闭电源，以免烧毁电机。 (2)顶车情况较轻时，可用手转动手轮 使上冲通过“死点”(但不可反转，以免加 料器重复加料，造成更严重的顶车)。 (3)顶车后若手轮扳不动，则将扳棒(本 机附件，插入大皮带轮锥面上的孔中用 手扳转，即可通过死点，(注意：大皮 带轮的转动方向应与手轮的转动方向相反)。 (4)扳棒只允许一人使用，若顶车情况严重，一个人扳不动，则须按第(5)条处理方法，切不可两个人扳，也不可在扳棒上加铁管或用长铁棒代替扳棒。以免过大的顶力损坏机器。 (5)严重顶车时，旋松连杆锁紧螺母，扳转上冲芯杆，使其上升以减小压力，再转动手轮将药片顶出。然后重新调整药片硬度。 8、在压片过程中须经常检查药片质量(片重、硬度、表面光洁度等)，并及时调整。 压片机冲模的装卸和压片时的调整 1、冲模的安装
ZP-124型旋转式压片机验证方案1 适用范围
本方案适用于ZP-124型旋转式压片机的验证。 2职责 设备动力科：负责验证方案的起草，并负责预确认、安装确认、运行确认的组织实施。 生产车间：负责性能确认的组织实施。 质量部QC：负责按计划完成设备验证中的相关检验任务，确保检验结论正确可靠。 QA验证管理员：负责验证工作的管理，协助验证方案的起草，组织协调验证工作，并总结验证结果，起草验证报告。 质量部经理：负责验证方案及报告的审核。 质量总监：负责验证方案及报告的批准。 3内容 3.1概述： 该压片机是我公司三车间用于压片之用，是根据工艺要求将已制成的适宜药粉颗粒，通过加料器导入模孔，经上下冲模挤压而成所需形状的片剂。一般通过调整充填深度以控制片重，通过调节片厚及压力以控制片剂硬度，通过适宜的物料处方及模孔间差异控制片重差异。 压片是片剂生产的一道关键工序，影响成品的片重差异、溶出度、硬度及外观。因此必须对压片机进行验证，以确保产品质量稳定均一，符合GMP要求。依据《设备及公用系统验证规程》、《验证管理程序》、《设备使用说明书》。 预确认 3.1.1目的： 根据公司生产要求，选择与公司生产能力相适应的设备，确保所选设备能满足生产要求和GMP要求。 3.1.2技术适用性及供货要求： 3.1.2.1要选择适合本公司厂房（3.6×3.4×2.7m3）及生产能力（≥5万片/h）需要的机型。3.1.2.2与药品接触部分材质应为不锈钢或其他符合医药卫生要求的材料，内表面光滑、平整。 3.1.2.3能有效的控制片重差异及片剂硬度。 3.1.2.4速度可调，调节过程中运行平稳，有吸尘系统。 3.1.2.5可选用不同型号模具，压制设计不同形状片子。 3.1.2.6有进料自动控制装置，可调节下料速度。 3.1.2.7结构易清洗，无死角。 3.1.2.8设备操作方便、运行安全。 3.1.2.9整个设备预确认过程应严格执行《设备前期管理程序》。 3.1.3预确认记录见表一。 3.2ZP-124型旋转式压片机的安装确认。 3.2.1目的：
旋转式压片机加料装置 旋转式压片机（以下简称压片机）的强迫加料装置是近年来广泛应用在中、高速压片 机上的一种加料形式，是不同于自然加料系统的又一种填充加料形式，也可以认为是 自然加料方式的升级换代，这是因为它无论是在工作原理还是在结构形式上都有很大 变化。本文将以介绍强迫加料装置的结构为切入点，从工作原理上对强迫加料装置与 自然加料系统进行比较，着重分析结构对片剂重量差异的影响以及所存在的常见问题，使读者对其使用性有一个较为系统的认识，同时对其设计原则也做了一些探讨，希望 对设计人员也有一些启示。 1强迫加料装置的结构形式 目前，压片机大多数的强迫加料装置主要包括3部分，下面分别对其进行介绍： （1）料斗部分，主要起存放物料的作用，其下部和强制加料器连接； （2）减速电机部分，是强迫加料装置的动力源，主要包括三相/单相电机和蜗轮减速器，经变频器控制，输出转速可调，其下部和强制加料器连接； （3）强制加料器，主要作用是将物料填充到转台上的各个中模孔中，由其完成强迫加料装置的最终使命， 所以强制加料器是整个强迫加料装置的核心部件。强制加料器的结构形式主要是利用 齿轮的啮合把减速电机的单向转动转换为两个拨料叶轮的逆向转动，利用拨料叶轮把 物料从料腔中填充到转台中模孔内。强制加料器的外形、内部尺寸根据不同的机型而 不同，同一机型产品依设计人员设计思路的不同也不一样，但其作用是相同的，都是 将物料填充到转台中模孔内，即完成加料的功能。 2从工作原理上对强迫加料装置与自然加料系统进行比较 2.1工作原理 压片机强迫加料装置是利用减速电机带动强制加料器拨料叶轮的逆向转动，强制性地 将物料填充到转台中模孔内；而自然加料系统是利用物料在重力作用下的自然流动， 经格栅式加料器填充到转台中模孔内。这是两种加料系统工作原理的不同之处，也是 强迫加料装置名称由来的主要原因。 2.2强迫加料装置与自然加料系统的比较 压片机强迫加料装置相对于自然加料系统有许多优点，主要有： （1）物料在密封的条件下完成填充过程，可以最大程度地确保物料的洁净；
2021版旋转式压片机岗位标准 操作规程 The safety operation procedure is a very detailed operation description of the work content in the form of work flow, and each action is described in words. ( 安全管理 ) 单位：______________________ 姓名：______________________ 日期：______________________ 编号：YK-AQ-0066
2021版旋转式压片机岗位标准操作规程 1、操作步骤： 1．2准备过程： 1．1．1检查冲模的质量，是事有缺边、裂缝、变形和紧松不合情况及装 置是否完整良好等工作。 1．1．2根据生产品种、规格、安装上冲头、冲模。 1．1．2．1中模安装：将转台上内六角球端螺钉旋出（旋出一个装一个）与转台最大外园齐平，安装时中模需放正，用中模打棒由上冲杆孔穿入轻轻撞击中模放孔，其平面不可高出转台平面，然后将内六角球端螺钉旋紧。 1．2．2．2上冲安装：先将上轨道盘缺口处嵌舌板向上翻，冲杆尾部涂些植物油插入上冲孔内，旋转冲杆，检查冲杆头部进入中
模上下及转动灵活，须无擦边及同心现象为合格安装完毕应将嵌舌板翻下。 1．1．2．3下冲安装：拉开主体上的小门，顶出主体内园盖板，由此孔安装下冲，装法与上冲相同，装完后必须将园盖板放平。 1．1．3冲头冲模安装完毕后，用手转动试车手轮，使转盘沿数顺序方向 旋转1—2转，观察上、下冲进入中模孔和曲线轨道上运行，必须灵活，不可有碰撞和硬磨擦现象，开动机器空车运转2—3分钟，无异常噪章即可投入生产。 1．1．4检查工房、设备、容器清洁状况，检查清场合格证，核对有效期。 使用清场合格的设备、容器。 1．1．5取下标示牌，按标识管理规程定置管理，挂生产标示牌于指定位置，按生产指令填写工作状态。 1．2操作过程： 1．2．1按生产指令，从中间站领用颗粒与中间站保管员进行核
ZP35A旋转式压片机操作规程 (2021) The safety operation procedure is a very detailed operation description of the work content in the form of work flow, and each action is described in words. ( 安全管理 ) 单位：______________________ 姓名：______________________ 日期：______________________ 编号：YK-AQ-0091
ZP35A旋转式压片机操作规程(2021) 1.开机前的检查工作。 1.1机台上是否有异物体，如有应及时取出。 1.2检查配件及模具是否齐全。 1.3准备好接料容量。 2.操作步骤： 2.1打开石侧门，装上手轮。 2.2装配好冲模，加料器、加料斗。 2.3转动手轮，空戴运行1-3圈，检查冲模运动是否灵活自如，正常。 2.4合上操作左侧的电源开关，面板上电源指示灯H1点亮，压力显示P1显示压片支撑力，转速表P2显示“0”，其余件应无指示。 2.5转动手轮，检查充填量大小和片剂成型情况。
2.6拆下手轮，合上侧门。 2.7压片和准备工作就绪，面板上无故障，显示一切正常，开机，按动增压点动钮，将压力显示调整所需压力，按动无级调速键调整频率适所需转速。 2.8充填量调整：充填人调节空安装在机器前面中间两只调节手轮控制。中左调节手轮控制后压轮压制的片重。中右调节手轮按顺时针方向旋转时，充填量减少，反之增加。其充填的大小由测度指示，测度带每转一大格，充填量就增减1毫米，刻度盘每转一格，充填量就增减0.01毫米。 2.9.片厚度的调节：片剂的厚度调节是由安装在机器前面两端的二只调节手轮控制。左端的调节手轮控制前压轮压制的片厚，右端的调节手轮控制后压轮压制的片厚。当调节手轮按顺时针方向旋转时。片厚增大，反之片厚减少。片剂的厚度由测度显示，刻度带每转过一大格，片剂厚度增大（减少）1毫米，刻度盘每转过一格，片剂的厚度增大（减少）0.01毫米。 2.10粉量的调整：当充填量调妥后，调整粉子的流量。首先松
D P A系列单冲压片机使 用说明书 集团标准化工作小组 #Q8QGGQT-GX8G08Q8-GNQGJ8-MHHGN#
DP30A系列单冲压片机操作规程 一、主要构造及工作原理 本机由传动机构、压片控制机构、电器控制部分组成。其结构简图见图1、图2、图3. 1 偏心轮 3 紧固螺栓 4齿轮轴 5 皮带护罩 6 手动论 7 键轴 8 中模台 9 调节螺母紧固螺钉 10 调节螺母 11 托模臂 12 填充蜗杆 13 填充齿轮 14 橡胶垫 15 填充紧固手柄 16 填充手轮 17 下冲紧固螺丝 18下模轴 19 下冲 20 中模板紧固螺钉 21 中模 22 下模板 23 上冲 24 上冲紧固螺钉 25 上冲导杆 26 罩 27 大齿轮护罩 28 油杯 29 玻璃罩 30大齿轮 31尼龙齿轮 32 外罩保护开关 33 安全门保护开关 34 安全门 35 变频器 36 除粉盒 37 前门 38 下模轴定位螺钉 39 电机座紧固螺栓 40电机座 41 电机座手柄 42 电机 43 后门 44 小车 45 垫板 46 小车摇臂 47卡簧 48 连杆轴 49 滑轮 50 料斗 51 大摇臂 52 副料斗 53 外罩 54副料斗上盖 注：料斗小车是由44、45、46、47、48、49、50等构成的组合体。 主传动机构由电机、A型V带传动（电机轮，V带，皮带轮）、齿轮传动（尼龙齿轮，大齿轮）、与大齿轮相连的主轴偏心轮组成。 压片运动机构工作时，传动机构首先启动，大齿轮每转动一转期间，大齿轮内侧的
外导轨内的凸轮运动时通过连杆带动料斗小车对中模进行加料后一次退出，紧接着由过桥轮带动偏心轮使偏心向下运动，与偏心轮连接的导杆带动上冲进入中模与正在中模孔内的下冲一起进行压片成型。同时大齿轮内侧的内导轨的凸轮运动时通过立轴过连杆机构，带动下冲将药片顶出中模，接着料斗小车对中模进行第二次加料时，先将药片推出，而下冲缩回时，中模孔内留出加料空腔。这种动作循环往复进行。药片的压力大小、重量分别可由偏心轮下的导杆、下模轴进行连续可调。 电器控制部分工作与安全门、外罩接触的两个行程开关在闭合位置时电路才能接通。电机采用变频调速，可以根据所压药片的质量情况随时调整鸦片速度。 二、操作方法 1 模具的安装与调整 旋松固定在中模板（序号22）上的3个紧固螺钉（序号20），取下中模板。 旋松下冲紧固螺钉（序号17），将下冲（序号19）插入下模轴（序号18）的孔中，并要插到底，下冲紧固螺钉不要旋紧。如果是圆形模具，下冲杆的缺口面要对准下冲紧固螺钉。 把中模平稳放在中模台（序号8）上，同时使下冲进入中模的孔中，然后将中模板放在中模台上，借助中模板的三个紧固螺钉固定，但不要旋紧。 松开上冲紧固螺钉（序号24），将上冲（序号23）插入上冲导杆（序号25）的孔中，并要插到底，注意上冲杆的缺口面要对准上冲紧固螺钉，旋紧上冲紧固螺钉。 用手轻轻旋动手动论（序号6），使上冲慢慢下降进入中模孔中，若发生碰撞或摩擦，则调整好中模板的位置，使上冲进入中模板孔中。如果是异形模具，要先转动下冲和中模，调整好和上冲的入模位置后，再调整中模板的位置，使上冲进入中模孔中。 顺序旋紧中模板的3个紧固螺钉，然后旋紧下冲紧固螺钉。
ZP19D旋转压片机标准操作规程 目的:建立旋转式压片机的标准操作规程。 范围：适用于ZP19D型旋转式压片机的操作。 责任:本机操作工对本规程的实施负责,车间主任对本规程的过程有效执行承监督检查责任。 程序： 1 结构、性能 1.1 结构本设备主要由旋转台、导轨机构、冲填调节装置、片厚调节装置、加料装置、动力传动装置及液压机械加压系统等部件组成。 １.２性能参数 冲模数(付) １９ 最大压片力(ＫＮ）６0 最大压片直径（mm) １2 最大填充深度(mm) 1５ 最大压片厚度 (mｍ) ６ 上下冲杆直径（ｍm) 22 上下冲杆长度(mm) 115 中模厚度(ｍm) ２2 中模直径（mｍ) ２6 最大生产能力(万片/ｈ) 4 电动机功率（KW）２．2 最大转速（转/分) 3７ 主机重量 (kg）１０0０ 外形尺寸 (mm) 6１５×890×1415 ２原理 转盘在动力传动装置的带动下顺时针（俯视)旋转,颗粒原料靠自重从加料斗中下落到加料靴所框定的中模里，由加料靴刮平后,通过上、下压力轮挤压上、下冲头，把颗粒原料压制成片子,然后径出片装置出片，转盘每转动一周经过一次充填、主压、出片。 3 操作 3.1 操作前的准备工作 3.１．１检查设备各部件是否完整、齐全可靠，并安装冲模。 3.1．１.1 首先打开操作面左侧的边门，装上试车手轮，然后将转台的工作面、上下冲杆孔和所需安装的冲模擦拭干净。 3．１.1.2 冲模安装：转台上的冲模固紧螺钉逐件旋出转台外圆,而且相平，以避免冲模装入时与螺钉头部相互干涉。冲模与孔是过滤配合,故冲模需放平,再用打棒由上孔穿入,并用手锤轻轻敲入,以冲模孔与平面不高出转台工作面为合格,然后将螺钉固紧。重复此步骤,直至所有冲模安装完毕。3．1.1．3 上冲杆安装：将上轨道的嵌舌往上翻起，可在冲杆尾部涂些食用油，在逐件插入转台内。
The prerequisite for vigorously developing our productivity is that we must be responsible for the safety of our company and our own lives. （安全管理） 单位：___________________ 姓名：___________________ 日期：___________________ ZP35A旋转式压片机操作规程(新 编版)
ZP35A旋转式压片机操作规程(新编版)导语：建立和健全我们的现代企业制度，是指引我们生产劳动的方向。而大力发展我们生产力的前提，是我们必须对我们企业和我们自己的生命安全负责。可用于实体印刷或电子存档（使用前请详细阅读条款）。 1.开机前的检查工作。 1.1机台上是否有异物体，如有应及时取出。 1.2检查配件及模具是否齐全。 1.3准备好接料容量。 2.操作步骤： 2.1打开石侧门，装上手轮。 2.2装配好冲模，加料器、加料斗。 2.3转动手轮，空戴运行1-3圈，检查冲模运动是否灵活自如，正常。 2.4合上操作左侧的电源开关，面板上电源指示灯H1点亮，压力显示P1显示压片支撑力，转速表P2显示“0”，其余件应无指示。 2.5转动手轮，检查充填量大小和片剂成型情况。 2.6拆下手轮，合上侧门。 2.7压片和准备工作就绪，面板上无故障，显示一切正常，开机，
按动增压点动钮，将压力显示调整所需压力，按动无级调速键调整频率适所需转速。 2.8充填量调整：充填人调节空安装在机器前面中间两只调节手轮控制。中左调节手轮控制后压轮压制的片重。中右调节手轮按顺时针方向旋转时，充填量减少，反之增加。其充填的大小由测度指示，测度带每转一大格，充填量就增减1毫米，刻度盘每转一格，充填量就增减0.01毫米。 2.9.片厚度的调节：片剂的厚度调节是由安装在机器前面两端的二只调节手轮控制。左端的调节手轮控制前压轮压制的片厚，右端的调节手轮控制后压轮压制的片厚。当调节手轮按顺时针方向旋转时。片厚增大，反之片厚减少。片剂的厚度由测度显示，刻度带每转过一大格，片剂厚度增大（减少）1毫米，刻度盘每转过一格，片剂的厚度增大（减少）0.01毫米。 2.10粉量的调整：当充填量调妥后，调整粉子的流量。首先松开斗架侧面的滚，再旋转斗架顶部的滚花，调节料斗口与转台工作面的距离，或料斗上提粉板的开启距离，从而控制粉子的流量。 2.11所有调试完毕后，即可正式生产。 2.12停机前先降低转速，关闭启动开关，关闭电源。
山西生物应用职业技术学院 教案首页 年月日
授课内容 [导入新课] 2分 全自动高速旋转式压片机是我国自行设计并已批量生产并即将被广泛使用的最先进的压片机。它符合GMP的要求。 [教学内容] 90分 一、概述 HZP—28全自动压片机是北京长锋集团弘华公司根据国内制药行业生产需要而自行研制的。其特点是转速快、产量高、片剂质量好。压片时采用双压，它们都是由微机控制，能将颗粒状物料连续进行压片，除可压普通圆片外，还能压各种形状的异形片。具有全封闭、压力大、噪音低、生产效率高、润滑系统完善操作自动化等优点。另外，机器在传动、加压、充填、加料、控制系统等方面都明显优于普通压片机。 1. 主要特点（采用分析对比的方法进行教学） (1) 机器在总体上为组合式、拆装方便。 (2) 配用电脑监控、可实行无人操作，且出片质量好。 (3) 转速高、生产率可达181500片/小时。 (4) 采用预压力装置，可提高主压力压片速度，提高片剂质量。 (5) 采用软连接。表现在压力支承采用液压支承，主轴与转盘采用胀接，在超负荷时具有安全保护作用。 (6) 具有中心强迫润滑系统。 (7) 本机采用复合式强迫填充靴，自动剔废装置。 (8) 采用电磁离合器，同步齿形带传动，噪音低。 (9) 采用摩擦盘式无机变速，并用电机控制。 (10) 采用限速装置。 (11) 压片室密封，避免环境污染。 2. 主要技术参数 转盘冲模个数28付 最大压片压力80 最大压片直径12 预压力14 最大充填深度16 生产能力43800片/小时~181500片/小时 3. 结构分析（采用先分析书中的图后总结进行教学） 整台机器主要有压片室、四个调节手轮（从左到右，平移调节手轮、填充调
ZP-124型旋转式压片机验证方案 1 适用范围 本方案适用于ZP-124型旋转式压片机的验证。 2职责 设备动力科：负责验证方案的起草，并负责预确认、安装确认、运行确认的组织实施。生产车间：负责性能确认的组织实施。
质量部QC：负责按计划完成设备验证中的相关检验任务，确保检验结论正确可靠。 QA验证管理员：负责验证工作的管理，协助验证方案的起草，组织协调验证工作，并总结验证结果，起草验证报告。 质量部经理：负责验证方案及报告的审核。 质量总监：负责验证方案及报告的批准。 3内容 3.1概述： 该压片机是我公司三车间用于压片之用，是根据工艺要求将已制成的适宜药粉颗粒，通过加料器导入模孔，经上下冲模挤压而成所需形状的片剂。一般通过调整充填深度以控制片重，通过调节片厚及压力以控制片剂硬度，通过适宜的物料处方及模孔间差异控制片重差异。 压片是片剂生产的一道关键工序，影响成品的片重差异、溶出度、硬度及外观。因此必须对压片机进行验证，以确保产品质量稳定均一，符合GMP要求。依据《设备及公用系统验证规程》、《验证管理程序》、《设备使用说明书》。 预确认 3.1.1目的： 根据公司生产要求，选择与公司生产能力相适应的设备，确保所选设备能满足生产要求和GMP要求。 3.1.2技术适用性及供货要求： 3.1.2.1要选择适合本公司厂房（3.6×3.4×2.7m3）及生产能力（≥5万片/h）需要 的机型。 3.1.2.2与药品接触部分材质应为不锈钢或其他符合医药卫生要求的材料，内表面光 滑、平整。 3.1.2.3能有效的控制片重差异及片剂硬度。 3.1.2.4速度可调，调节过程中运行平稳，有吸尘系统。 3.1.2.5可选用不同型号模具，压制设计不同形状片子。 3.1.2.6有进料自动控制装置，可调节下料速度。 3.1.2.7结构易清洗，无死角。 3.1.2.8设备操作方便、运行安全。 3.1.2.9整个设备预确认过程应严格执行《设备前期管理程序》。 3.1.3预确认记录见表一。 3.2ZP-124型旋转式压片机的安装确认。 3.2.1目的： 确认设备按照设备安装计划，依据设备生产厂家的要求及设备的特殊需求以及今后使用的特定条件进行安装。 确认已起草设备使用、维护保养、清洁SOP等文件并纳入文件管理系统。 确认对操作人员进行系统的设备操作培训并考核，纳入人员培训档案。 3.2.2安装确认： 3.2.2.1安装压片机后压片间空间符合操作要求。 3.2.2.2设备安装稳固（采用缓冲垫或地脚螺丝）。 3.2.2.3各计量仪表应经校验合格，并有书面记录。 3.2.2.4设备安装房间符合三十万级洁净度要求。 3.2.2.5吸尘装置与主机连接可靠，收集罐有过滤袋。管线连接是否正确，畅通。 3.2.2.6电容量与电功率满足设备要求，电功率≥6KW（提供吸尘器、筛片机电源）。 3.2.3设备安装示意图、安装调试记录：见该设备档案。 3.2.4编制设备操作规程： 3.2. 4.1编制《ZP-124型旋转式压片机使用、维护保养SOP》
TDP-1.5单冲压片机操作规程 一、操作步骤 （一）润滑：凡装有油杯的地方，开车前应注入适量的润滑油。 （二）检查机器全部连接件的紧固程度。皮带是否张紧。 （三）接通电机电源前先将电动机接好地线，以保安全。卸下三角皮带，接通电机电源，开动电机观察电机旋转方向是否正确（电机轴的旋转方向应与防护罩或手轮上的箭头方向相反）若旋转方向不对，则另行接线然后再把三角皮带装好。（四）机器开车前调试步骤如下： 1、冲模的安装 ⑴安装上冲：旋松下冲固定螺钉、转动手轮使下冲芯杆升到最高位置，把下冲杆插入下冲芯杆的孔中（注意使下冲杆的缺口斜面对准下冲紧固螺钉，并要插到底）最后旋紧下冲固定螺钉。 ⑵安装下冲：旋松上冲紧固螺母，把上冲芯杆插入上冲芯杆的孔，要插到底，用扳手卡住上冲芯杆下部的六方、旋紧上冲紧固螺母。 ⑶安装中模：旋松中模固定螺钉，把中模拿平放入中模台板的孔中，同时使下冲进入中模的孔中、按到底然后旋紧中模固定螺钉。放中模时须注意把中模拿平，以免歪斜放入时卡住，损坏孔壁。 ⑷用手转动手轮、使上冲缓慢下降进入中模孔中，观察有无碰撞或磨擦现象，若发生碰撞或磨擦，则松开中模台板固定螺钉（两只），调整中模台板固定的位置，使上冲进入中模孔中，再旋紧中模台板固定螺钉，如此调整直到上冲头进入中模时无碰撞或磨擦方为安装合格。 2、出片的调整 转动手轮使下冲升到最高位置，观察下冲口面是否与中模平面相齐（或高或低都将影响出片）若不齐则旋松蝶形螺丝，松开齿轮压板转达动上调节齿轮，使下冲口面与中模平面相齐，然后仍将压板按上，旋紧蝶形螺丝。 至此，用手摇动手轮，空车运转十余转，若机器运转正常，则可加料试压，进行下一步调整。 3、充填深度的调整（即药片重量的调整） 旋松蝶形螺丝，松开齿轮压板。转动下调节齿轮向左转使下冲芯杆上升，则充填深度减少（药片重量减轻）。调好后仍将轮齿压板按上，旋紧蝶形螺丝。4、压力的调整（即药片硬度的调整）
