【教育资料】光学中的“几个相似”学习精品

  • 格式：doc
  • 大小：19.50 KB
  • 文档页数：7

教育资源 教育资源 光学中的“几个相似” DIV.MyFav_1287025172625 P.MsoNormal{TEXT-JUSTIFY: inter-ideograph; FONT-SIZE: 10.5pt; MARGIN: 0cm 0cm 0pt; FONT-FAMILY: 宋体; TEXT-ALIGN: justify}DIV.MyFav_1287025172625 LI.MsoNormal{TEXT-JUSTIFY: inter-ideograph; FONT-SIZE: 10.5pt; MARGIN: 0cm 0cm 0pt; FONT-FAMILY: 宋体; TEXT-ALIGN: justify}DIV.MyFav_1287025172625 DIV.MsoNormal{TEXT-JUSTIFY: inter-ideograph; FONT-SIZE: 10.5pt; MARGIN: 0cm 0cm 0pt; FONT-FAMILY: 宋体; TEXT-ALIGN: justify}DIV.MyFav_1287025172625 P.MsoHeader{BORDER-RIGHT: medium none; PADDING-RIGHT: 0cm; BORDER-TOP: medium none; PADDING-LEFT: 0cm; FONT-SIZE: 9pt; PADDING-BOTTOM: 0cm; MARGIN: 0cm 0cm 0pt; BORDER-LEFT: medium none; LAYOUT-GRID-MODE: char; PADDING-TOP: 0cm; BORDER-BOTTOM: medium none; FONT-FAMILY: 宋体; TEXT-ALIGN: center}DIV.MyFav_1287025172625 LI.MsoHeader{BORDER-RIGHT: medium none; PADDING-RIGHT: 0cm; BORDER-TOP: medium none; PADDING-LEFT: 0cm; FONT-SIZE: 9pt; PADDING-BOTTOM: 0cm; MARGIN: 0cm 0cm 0pt; BORDER-LEFT: medium none; LAYOUT-GRID-MODE: char; 教育资源 教育资源 PADDING-TOP: 0cm; BORDER-BOTTOM: medium none; FONT-FAMILY: 宋体; TEXT-ALIGN: center}DIV.MyFav_1287025172625 DIV.MsoHeader{BORDER-RIGHT: medium none; PADDING-RIGHT: 0cm; BORDER-TOP: medium none; PADDING-LEFT: 0cm; FONT-SIZE: 9pt; PADDING-BOTTOM: 0cm; MARGIN: 0cm 0cm 0pt; BORDER-LEFT: medium none; LAYOUT-GRID-MODE: char; PADDING-TOP: 0cm; BORDER-BOTTOM: medium none; FONT-FAMILY: 宋体; TEXT-ALIGN: center}DIV.MyFav_1287025172625 P.MsoFooter{FONT-SIZE: 9pt; MARGIN: 0cm 0cm 0pt; LAYOUT-GRID-MODE: char; FONT-FAMILY: 宋体}DIV.MyFav_1287025172625 LI.MsoFooter{FONT-SIZE: 9pt; MARGIN: 0cm 0cm 0pt; LAYOUT-GRID-MODE: char; FONT-FAMILY: 宋体}DIV.MyFav_1287025172625 DIV.MsoFooter{FONT-SIZE: 9pt; MARGIN: 0cm 0cm 0pt; LAYOUT-GRID-MODE: char; FONT-FAMILY: 宋体}DIV.MyFav_1287025172625 P.MsoBodyTextIndent{TEXT-JUSTIFY: inter-ideograph; FONT-SIZE: 10.5pt; MARGIN: 0cm 0cm 0pt; LAYOUT-GRID-MODE: char; TEXT-INDENT: 21.3pt; FONT-FAMILY: 宋体; TEXT-ALIGN: 教育资源 教育资源 justify}DIV.MyFav_1287025172625 LI.MsoBodyTextIndent{TEXT-JUSTIFY: inter-ideograph; FONT-SIZE: 10.5pt; MARGIN: 0cm 0cm 0pt; LAYOUT-GRID-MODE: char; TEXT-INDENT: 21.3pt; FONT-FAMILY: 宋体; TEXT-ALIGN: justify}DIV.MyFav_1287025172625 DIV.MsoBodyTextIndent{TEXT-JUSTIFY: inter-ideograph; FONT-SIZE: 10.5pt; MARGIN: 0cm 0cm 0pt; LAYOUT-GRID-MODE: char; TEXT-INDENT: 21.3pt; FONT-FAMILY: 宋体; TEXT-ALIGN: justify}DIV.MyFav_1287025172625 P.MsoBodyTextIndent2{TEXT-JUSTIFY: inter-ideograph; FONT-SIZE: 10.5pt; MARGIN: 0cm 0cm 6pt 21pt; LINE-HEIGHT: 200%; FONT-FAMILY: 宋体; TEXT-ALIGN: justify}DIV.MyFav_1287025172625 LI.MsoBodyTextIndent2{TEXT-JUSTIFY: inter-ideograph; FONT-SIZE: 10.5pt; MARGIN: 0cm 0cm 6pt 21pt; LINE-HEIGHT: 200%; FONT-FAMILY: 宋体; TEXT-ALIGN: justify}DIV.MyFav_1287025172625 DIV.MsoBodyTextIndent2{TEXT-JUSTIFY: inter-ideograph; FONT-SIZE: 10.5pt; MARGIN: 0cm 0cm 6pt 21pt; LINE-HEIGHT: 200%; FONT-FAMILY: 宋体; TEXT-ALIGN: 教育资源 教育资源 justify}DIV.MyFav_1287025172625 A:link{COLOR: blue; TEXT-DECORATION: underline}DIV.MyFav_1287025172625 SPAN.MsoHyperlink{COLOR: blue; TEXT-DECORATION: underline}DIV.MyFav_1287025172625 A:visited{COLOR: purple; TEXT-DECORATION: underline}DIV.MyFav_1287025172625 SPAN.MsoHyperlinkFollowed{COLOR: purple; TEXT-DECORATION: underline}DIV.MyFav_1287025172625 DIV.Section1{page: Section1}DIV.MyFav_1287025172625 OL{MARGIN-BOTTOM: 0cm}DIV.MyFav_1287025172625 UL{MARGIN-BOTTOM: 0cm} 一、三个不变的结果 1．垂直于界面入射的光线，折射方向不变；

2．平面镜所成的像大小永远与物体等大，不会改变； 3．凸透镜的一部分被不透明物体遮挡后，所成像的性质不变。 二、三种与物体等大的像

1．小孔成像时，当光屏距小孔的距离（像距）与物体跟小孔的距离（物距）相等时，像物等大； 2．平面镜成像时，无论物距多大，像物始终等大； 教育资源 教育资源 3．凸透镜成像时，当u＝2f时，成像和物等大的实像。 三、三种光学仪器

1．照相机 ⑴组成部分：凸透镜、暗箱、胶片（相当于光屏）； ⑵原理：u>2f时，成倒立、缩小、像物异侧的实像； ⑶调节：拍近景时，镜头要向前伸（暗箱变长）；拍远景时，镜头向后缩（暗箱变短）；

2．幻灯机 ⑴组成部分：凸透镜、幻灯片、强光源、聚光器； ⑵原理：f<u<2f时，成倒立、放大、像物异侧的实像；

⑶调节：幻灯片倒置于比镜头焦距稍远处； 3．放大镜 ⑴组成部分：短焦距的凸透镜； ⑵原理：u<f时，正立、放大、像物同侧的实像； 四、会聚作用与发散作用 凸透镜对光线有会聚作用，并不一定使光线会聚到一点或使光线变为会聚光线，而是指光线通过凸透镜折射后，折射光教育资源 教育资源 线比原来的入射光线沿原方向传播更靠近主光轴，使它的光束变窄，即凸透镜对原入射光线起会聚作用，而不一定是原入射光线变为会聚光线。

附：常见三种光线 五、通过凸透镜的三条特殊光线（如图） 1．平行于主光轴的光通过凸透镜后会聚焦于焦点；

2．从焦点发出的光通过凸透镜后平行于主光轴射出； 3．通过透镜光心的光线传播方向不变。 六、“影”与“像”诠释

影：指光在沿直线传播的过程中，物体挡住光线后，映在地面或其他物体上阴暗部分形成的形象。如手影、皮影戏的原理就是光沿直线传播的结果。 像：是物体发出的光线经过反射或折射后形成的与原物相似的图景。像分为实像和虚像，实像是物体发出的光线经反射或折射后会聚而成的像，实像可以显现在屏幕上。虚像是物体发出的光线经反射线折射后，如为发散光线，它们的反向延长线相交时形成的像叫虚像，虚像不能呈现在屏幕上。平面镜、凸面镜、凹透镜成的像是虚像，凸透镜和凹面镜可以成实像，也可以成虚像。日常生活中常说的影有时指影，有

合集下载

相似三角形的电磁学与光学

相似三角形的电磁学与光学

相似三角形的电磁学与光学电磁学和光学是物理学中两个重要的分支领域，它们研究的是电磁场和光的传播特性。

在这两个领域中，相似三角形的概念有着重要的应用。

相似三角形是指两个三角形的对应角度相等，对应边长成比例。

在电磁学和光学中，利用相似三角形的特性可以推导出一些重要的结论和公式，帮助我们更好地理解和分析电磁场和光的行为。

首先，我们来看一下电磁学中的相似三角形应用。

在电磁学中，电磁波的传播速度和波长之间存在着一定的关系。

根据相似三角形的特性，我们可以得到如下的公式：速度比 = 波长比这个公式告诉我们，当两个电磁波的传播介质相同时，它们的速度和波长成正比。

这意味着，波长较长的电磁波在传播过程中会比波长较短的电磁波传播得更快。

这个公式在无线通信和无线电波传播中有着重要的应用，能够帮助我们分析和设计无线信号的传输和接收。

接下来，让我们转向光学中的相似三角形应用。

在光学中，折射现象是一个重要的研究对象。

当光线从一种介质进入另一种介质时，会发生折射现象。

根据斯奈尔定律（Snell's Law），我们可以得到如下的公式：n1*sinθ1 = n2*sinθ2其中，n1和n2分别是两种介质的折射率，θ1和θ2分别是光线入射和折射的角度。

这个公式可以通过相似三角形的特性来推导得到。

相似三角形的角度比例和边长比例可以帮助我们理解光线的折射行为，并通过这个公式来计算光线的折射角度。

除了折射现象，相似三角形在光学中还有其他的应用。

例如，在光学成像中，利用相似三角形的特性可以推导出薄透镜成像公式。

这个公式可以帮助我们计算物体和成像的距离关系，从而分析和设计各种光学器件，如望远镜、显微镜等。

总结起来，相似三角形在电磁学和光学中有着广泛的应用。

在电磁学中，利用相似三角形的特性可以推导出电磁波传播速度和波长的关系，帮助我们分析和设计无线信号传输。

在光学中，相似三角形可以帮助我们理解和计算光线的折射行为，以及分析和设计各种光学器件。

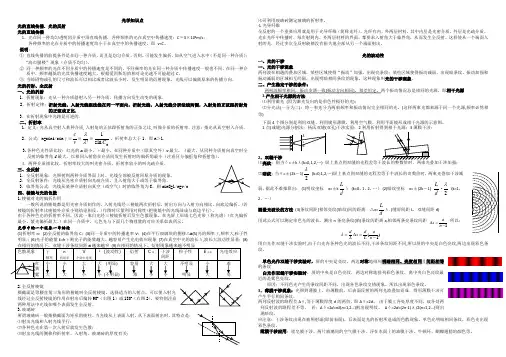

光学知识点 简版

光学知识点 简版

光学知识点光的直线传播．光的反射光的直线传播1．光在同一种均匀透明的介质中沿直线传播，各种频率的光在真空中传播速度：C＝3×108m/s；各种频率的光在介质中的传播速度均小于在真空中的传播速度，即v<C。

说明：①直线传播的前提条件是在同一种．．．介质，而且是均匀．．介质。

否则，可能发生偏折。

如从空气进入水中（不是同一种介质）；“海市蜃楼”现象（介质不均匀）。

②同一种频率的光在不同介质中的传播速度是不同的。

不同频率的光在同一种介质中传播速度一般也不同。

在同一种介质中，频率越低的光其传播速度越大。

根据爱因斯坦的相对论光速不可能超过C。

③当障碍物或孔的尺寸和波长可以相比或者比波长小时，发生明显的衍射现象，光线可以偏离原来的传播方向。

光的折射、全反射一、光的折射1．折射现象：光从一种介质斜．射入另一种介质，传播方向发生改变的现象．2．折射定律：折射光线、入射光线跟法线在同一平面内，折射光线、入射光线分居法线两侧，入射角的正弦跟折射角的正弦成正比．3．在折射现象中光路是可逆的．二、折射率1．定义：光从真空射入某种介质,入射角的正弦跟折射角的正弦之比,叫做介质的折射率．注意：指光从真空射入介质．2．公式：n=sini/sinγsin1Cvc='==λλ，折射率总大于1．即n＞1．3.各种色光性质比较：红光的n最小，ν最小，在同种介质中（除真空外）v最大，λ最大，从同种介质射向真空时全反射的临界角C最大，以相同入射角在介质间发生折射时的偏折角最小（注意区分偏折角．．．和折射角．．．）。

4．两种介质相比较，折射率较大的叫光密介质，折射率较小的叫光疏介质．三、全反射1．全反射现象：光照射到两种介质界面上时，光线全部被反射回原介质的现象．2．全反射条件：光线从光密介质射向光疏介质，且入射角大于或等于临界角．3．临界角公式：光线从某种介质射向真空（或空气）时的临界角为C，则sinC=1/n=v/c四、棱镜与光的色散1.棱镜对光的偏折作用一般所说的棱镜都是用光密介质制作的。

光学知识点总结

光学知识点总结

光学知识点总结
光学是物理学的一个分支，研究光的性质、传播规律以及与物质之间的相互作用。

它是一门古老的学科，早在古代就有人开始研究光的现象。

现代光学已经发展成为一个重要的科学领域，应用于各个领域，如光通信、光仪器、光储存等。

以下是一些光学的基本知识点：
1. 光的本质：光既可以被看作是一种电磁波，也可以被看作是由光子组成的粒子。

根据光的不同性质，我们可以选择不同的模型来描述光的行为。

2. 光的传播：光在真空中传播的速度是恒定的，约为每秒300,000公里。

光在介质中传播时会发生折射现象，即光线改变传播方向。

3. 光的干涉与衍射：光的干涉是指两束或多束光波叠加产生的干涉图样。

光的衍射是指光通过一个孔或者绕过一个物体时发生的扩散现象。

4. 光的色散：光的不同波长在介质中传播时会发生色散现象，即波长较长的光传播速度较快，波长较短的光传播速度较慢。

5. 光的偏振：光中的电场振动方向决定了光的偏振状态。

光的偏振可以通过偏振片进行选择性透过。

6. 光的反射与折射：光在与界面接触时会发生反射和折射现象。

反射是光束从界面上反射回来，折射是光束从一种介质进入另一种介质时发生的方向改变。

7. 光的成像：光的成像是指通过透镜或者反射镜将物体上的光聚焦到图像上的过程。

透镜和反射镜的形状和位置决定了成像的性质。

这些只是光学中的一部分基本知识点，光学还包括其他复杂的主题，如光谱学、光学仪器等。

随着科学技术的不断发展，光学在各个领域的应用也将继续扩大。

光学第3章课件

光学第3章课件


A
A
Bd的 s 极小值 AB为 故 :光 直在 线均匀介 传 质 .播 得 中.证 沿直线 A
2、折射定律：（在非均匀介质中）
如图示：Ａ点发出的光线入射到两种介质的平面分界面上，折射后到达Ｂ点。
① 折射线在入射线和法线决定的平面内 Y
只需证明折射点C点在交线OO’上即可.
M
利用反证法 : 设有另一折射点 C '位于 OO '线外 , A
学习交流PP光T 线通过， P‘’处看不到光点。
11
§3-2 光在平面介面上的反射和折射 光学纤维
保持物、像在几何形状上的相似性，是理想成像的基本要求。保持光 束的单心性是保持形状相似从而实现理想成像的保证。所以，研究成像问 题就归结为研究如何保持光束单心性问题。
一般情况下，光在介面上反射和折射后，其单心性不再保持。但只要 满足适当的条件，可以近似地得到保持。接下来主要研究在不同介面反射、 折射时，光束单心性的保持情况。
A’ C‘
i1 C
C‘’ i2
B‘
P
O’ X
B
6
②折射线、入射线分居法线两侧
A、B、C点坐标如图示。沿此方向入射，必有 x x1
光程 ABC n1 AC n2 CB
n1 x x1 2 y12 n2 x2 x2 y22
由费马原理有:
d n1x x1 n2 x2 x 0
dx
x x1 2 y12
x2 x2 y22
x x1 0 必有x2 x 0 x2 x
故 : x1 x x2 即: 折射线、 入射线分居法线两侧
Y
Ax1, y1
M
O n1 A’
i1 Cx,0 B‘
i2
P O’ X
