制冷原理基础知识制冷原理⼀、概述（⼀）制冷技术发展史古代地窖作冷贮室、⽔蒸发降温等1755年德国库仑利⽤⼄醚蒸发使⽔结冰。

布莱克导出潜热概念，发明了冰量热器，标志着现代制冷技术的开始。

1834年美国波尔⾦斯造出第⼀台以⼄醚为⼯质的压缩式制冷机，成为后来蒸⽓压缩式制冷机的雏形。

1844年美国⾼⾥⽤封闭循环的空⽓制冷机建⽴了⼀座空调站，标志着空⽓制冷机开始应⽤。

1875年美国林德采⽤氨作制冷剂，从此蒸⽓压缩式制冷机在制冷领域中开始了它的统治地位。

1859年凯利发明氨⽔吸收式制冷系统。

1910年莱兰克在巴黎发明蒸⽓喷射式制冷系统。

1930年起发现氟利昂制冷剂；全封闭压缩机研制成功；混合制冷剂应⽤等。

（⼆）制冷的定义⽤⼈⼯的⽅法在⼀定的时间和⼀定空间内将某物体或流体冷却，使其温度降到环境温度以下，并保持这个低温。

（三）制冷⽅法1、蒸汽压缩式制冷2、蒸汽吸收式制冷3、蒸汽喷射式制冷4、吸附式制冷5、空⽓膨胀制冷6、热电制冷（温差电制冷）7、涡流管制冷⼆、制冷剂与载冷剂（⼀）制冷剂的种类1、⽆机化合物如：⽔、氨、⼆氧化碳、⼆氧化硫2、氟利昂：饱和碳氢化合物的氟、氯、溴的衍⽣物的总称。

如：R12、R22、R134a、R152a3、碳氢化合物如: R600、R600a、R1704、混合制冷剂混合制冷剂是由两种或两种以上的氟利昂组成的混合物。

（1）共沸制冷剂如：R500（R12/R152a）、R502（R22/R115）（2）⾮共沸制冷剂如：R404A（R125/R143a/134a）、R407C(R32/R125/R134 a)（⼆）对制冷剂的要求1、热⼒学性质（1）在⼤⽓压⼒下的沸点要低，凝固点也要低；（2）蒸发压⼒最好稍⾼于⼤⽓压⼒；（3）在常温下的冷凝压⼒不应过⾼；（4）在给定的温度条件下，对应的冷凝压⼒和蒸发压⼒之⽐较⼩；（5）制冷剂在给定的蒸发温度下的汽化潜热值要⼤；（6）制冷剂的临界温度⾼于环境⼤⽓温度；（7）对于⼤中型制冷压缩机，要求单位容积制冷剂的制冷能⼒较⼤，以减⼩压缩机的尺⼨、重量和⾦属消耗量，对于⼩型制冷装置，则要求单位容积制冷剂的制冷能⼒不太⼤，以免压缩机及流道的尺⼨过⼩⽽增加制造上的困难。

中吸取热量，向环境排放热量。制冷剂一系列状态变化过程的综合为
制冷循环。为了实现制冷循环，必须消耗能量。所消耗能量的形式可
以是机械能、电能、 热能、太阳能或其它可能的形式。
1.2 人工制冷及其基本方法
? １.相变制冷
?
即利用物质相变的吸热效应实现制冷。如冰融化时要吸取 80
kcal/kg 的熔解热；氨在１标准大气压下汽化时要吸取 327kcal/kg 的
制冷与空调技术基础知识
1 制冷与空调技术概述

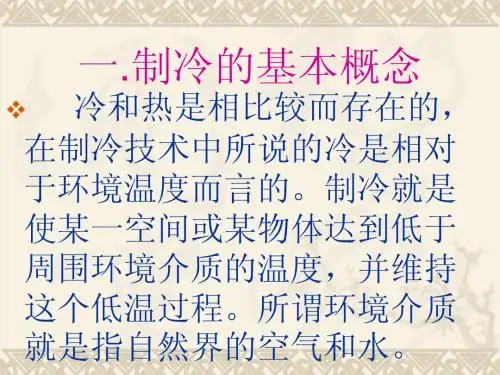

? 1.1制冷的基本概念
?
1.“制冷”的定义
?
制冷作为一门科学是指用人工的方法在一定时间和一定空间内
将某物体或流体冷却，使其温度降到环境温度以下，并保持这个
低温。这里所说的“冷”是相对于环境而言的，灼热的铁放在空
气中，通过辐射和对流向环境传热，逐渐冷却到环境温度。它是
物质的物理变化来实现的，人们把这些物质叫做制冷剂或制冷工质。
制冷剂在制冷系统中不断的进行各种状态变化，即处于各种不同的热
力状态。用来描述制冷剂热力状态的各种物理量称为热力工作状态参
数，简称状态参数。状态参数有：温度（ T）、压力（P）、质量
（m）、密度（ρ）、焓（H）、熵（S）、内能（U）、质量体积
水在一个标准大气压下的冰点为 0度，沸点为100度，其间分100等份，
每一等份为摄氏1度，记做1℃。摄氏温标制为十进制，简单易算。相
应的温度计为摄氏温度计。按照国际规定，当温度在零上时，温度数
值前面加“+”号（可省略）；当温度在零下时，温度数值前面加“－”
（不可省略）。
? 两种温标制之间的换算关系如下：
Ｐ型）组成的直流闭合电路，则有明显的珀尔帖效应，且冷热端无相

Lnp
h
t
k S
=0
P
=1
这两条曲线将图形分为三个区域：饱和液体线的左边 是过冷液体区，该区域的液体称为过冷液体，过冷液 体的温度低于同一压力下饱和液体的温度；干饱和线 的右边是过热蒸汽区，该区域内的蒸汽称为过热蒸汽， 过热蒸汽的温度高于同一压力下饱和蒸汽的温度；两 条线之间的区域为两相区，制冷剂在该区域处于汽、 液混合状态（湿蒸汽状态）。
k i m

与冷凝压力相对应的温度tk称为冷凝温度，tk一定要 高于冷却介质的温度；冷凝后的高压液体通过膨胀阀 或节流元件使其压力从冷凝压力pk降低到蒸发压力p0， 使部分液体汽化，剩余液体温度降至t0；离开膨胀阀 的制冷剂变为温度为t0的汽液混合物。混合物中的液 体在蒸发器中从被冷却对象中吸收他所需要的蒸发热， 使被冷却对象冷却；混合物中的蒸汽通常称为闪发蒸 汽，不起吸热作用。在整个循环过程中，压缩机起着 压缩和输送制冷剂蒸汽和造成蒸发器中低压的作用， 推动系统循环，是整个系统的心脏；节流阀对制冷剂 起着节流降压的作用，并用作调节进入蒸发器的制冷 剂流量；蒸发器是输出冷量的设备，制冷剂在蒸发器 中吸收被冷却对象的热量，达到制冷的目的；冷凝器 是输出热量的设备，制冷剂从蒸发器中吸收的热量连 同压缩机消耗的功所转化的热量在冷凝器中一起被冷 却介质带走。
对于理论循环，离开蒸发器、进入压缩机的制冷剂蒸 汽是处于蒸发压力下的饱和蒸汽；离开冷凝器和进入 膨胀阀的液体是冷凝压力下的饱和液体； 等熵过程：制冷剂在压缩机中压缩是等熵过程； 等压过程：制冷剂在冷却及冷凝过程为等压过程 等焓过程：制冷剂通过膨胀阀节流时，节流前后焓值 相等： 等温过程：制冷剂在蒸发器和冷凝器中没压力损失。
活塞
吸、排气阀 曲轴连杆机构

制冷知识基础制冷是指将物体的温度降低到低于周围环境温度的过程。

制冷技术广泛应用于家庭、商业和工业领域，为人们提供舒适的环境和保鲜的食品。

本文将从制冷原理、制冷剂、制冷循环和制冷设备等方面介绍制冷知识的基础内容。

一、制冷原理制冷原理基于热力学的第一和第二定律。

第一定律表明能量守恒，热量会从高温物体传递到低温物体，使得高温物体温度降低，低温物体温度升高。

而第二定律则说明热量自然向低温传递的趋势，即热量不会自发地从低温物体传递到高温物体。

利用这些原理，制冷系统可以将热量从室内或食品中移除，使其温度降低。

二、制冷剂制冷剂是制冷系统中用于传递热量的介质。

常见的制冷剂有氨、氟利昂、丙烷等。

制冷剂具有低沸点和高蒸发潜热的特性，可以在低温下蒸发吸收热量，然后在高温下冷凝释放热量。

制冷剂在制冷循环中循环流动，起到传递热量的作用。

三、制冷循环制冷循环是制冷系统中的核心部分，通过循环流动的制冷剂实现热量的传递。

常见的制冷循环有蒸发冷凝循环和吸收制冷循环。

蒸发冷凝循环由压缩机、冷凝器、膨胀阀和蒸发器组成，通过制冷剂的蒸发和冷凝来实现热量的传递。

吸收制冷循环则利用制冷剂和吸收剂的吸收和析出来实现热量的传递。

四、制冷设备制冷设备是实现制冷过程的关键装置。

常见的制冷设备包括冰箱、空调和冷库等。

冰箱利用制冷循环原理，将室内的热量传递到冷凝器外，使冷藏室内温度降低。

空调则通过循环流动的制冷剂将室内的热量带走，实现室内温度的调节。

冷库则利用制冷设备将空间内的温度降低到低于周围环境温度，用于食品的储存和保鲜。

五、制冷效率制冷效率是衡量制冷设备性能的重要指标。

制冷效率通常用COP （Coefficient of Performance）来表示，即单位制冷量所需的功率。

COP越高，表示制冷设备的能效越高。

提高制冷效率可以通过优化制冷循环、选择高效制冷剂和改进设备设计等方式来实现。

六、制冷系统的应用制冷技术在日常生活中得到广泛应用。

家用制冷设备如冰箱、空调等为人们提供了舒适的居住环境和新鲜的食品。
