第2章 电力电子器件概述 习题第1部分：填空题1. 电力电子器件是直接用于（主）电路中，实现电能的变换或控制的电子器件。
2. 主电路是在电气设备或电力系统中，直接承担（电能的变换或控制任务） 的电路。
3.处理信息的电子器件一般工作于放大状态，而电力电子器件一般工作在（开关）状态。
4. 电力电子器件组成的系统，一般由（控制电路）、（驱动电路）、（保护电路）、（主电路）四部分组成。
5. 按照器件能够被控制的程度，电力电子器件可分为以下三类：（半控型）、（全控型） 和（不控型）。
6．按照驱动电路信号的性质，电力电子器件可分为以下分为两类：（电流驱动型） 和（电压驱动型）7. 电力二极管的主要类型有（普通二极管）、（ 快恢复二极管）、（肖特基二极管）。
8. 普通二极管又称整流二极管多用于开关频率不高,一般为（1K ）Hz 以下的整流电路。
其反向恢复时间较长，一般在(5us)以上。
9.快恢复二极管简称快速二极管，其反向恢复时间较短，一般在(5us)以下。
10.晶闸管的基本工作特性可概括为：承受反向电压时，不论（门极是否有触发电流），晶闸管都不会导通；承受正向电压时，仅在（门极有触发电流）情况下，晶闸管才能导通；晶闸管一旦导通，（门极）就失去控制作用。
要使晶闸管关断，只能使晶闸管的电流（降到接近于零的某一数值以下）。
11.晶闸管的派生器件有：（快速晶闸管）、（双向晶闸管）、（逆导晶闸管）、（光控晶闸管）。
12. 普通晶闸管关断时间（一般为数百微秒），快速晶闸管（一般为数十微秒），高频晶闸管（10us ）左右。
高频晶闸管的不足在于其（电压和电流定额）不易提高。
13.（双向晶闸管）可认为是一对反并联联接的普通晶闸管的集成。
14.逆导晶闸管是将（晶闸管）反并联一个（二极管）制作在同一管芯上的功率集成器件。
15. 光控晶闸管又称光触发晶闸管，是利用（一定波长的光照信号）触发导通的晶闸管。
光触发保证了主电路与控制电路之间的（绝缘），且可避免电磁干扰的影响。

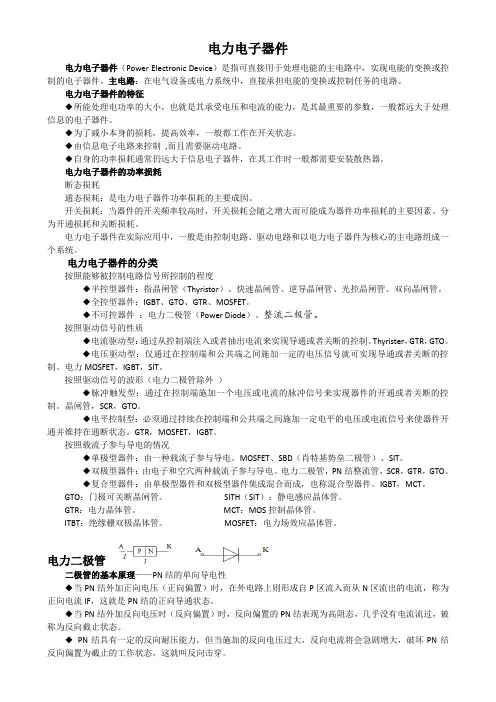

电力电子器件电力电子器件（Power Electronic Device）是指可直接用于处理电能的主电路中，实现电能的变换或控制的电子器件。
主电路：在电气设备或电力系统中，直接承担电能的变换或控制任务的电路。
电力电子器件的特征◆所能处理电功率的大小，也就是其承受电压和电流的能力，是其最重要的参数，一般都远大于处理信息的电子器件。
◆为了减小本身的损耗，提高效率，一般都工作在开关状态。
◆由信息电子电路来控制,而且需要驱动电路。
◆自身的功率损耗通常仍远大于信息电子器件，在其工作时一般都需要安装散热器。
电力电子器件的功率损耗断态损耗通态损耗：是电力电子器件功率损耗的主要成因。
开关损耗：当器件的开关频率较高时，开关损耗会随之增大而可能成为器件功率损耗的主要因素。
分为开通损耗和关断损耗。
电力电子器件在实际应用中，一般是由控制电路、驱动电路和以电力电子器件为核心的主电路组成一个系统。
电力电子器件的分类按照能够被控制电路信号所控制的程度◆半控型器件：指晶闸管（Thyristor）、快速晶闸管、逆导晶闸管、光控晶闸管、双向晶闸管。
◆全控型器件：IGBT、GTO、GTR、MOSFET。
◆不可控器件：电力二极管（Power Diode）、整流二极管。
按照驱动信号的性质◆电流驱动型：通过从控制端注入或者抽出电流来实现导通或者关断的控制。
Thyrister，GTR，GTO。
◆电压驱动型：仅通过在控制端和公共端之间施加一定的电压信号就可实现导通或者关断的控制。
电力MOSFET，IGBT，SIT。
按照驱动信号的波形（电力二极管除外）◆脉冲触发型：通过在控制端施加一个电压或电流的脉冲信号来实现器件的开通或者关断的控制。
晶闸管，SCR，GTO。
◆电平控制型：必须通过持续在控制端和公共端之间施加一定电平的电压或电流信号来使器件开通并维持在通断状态。
GTR，MOSFET，IGBT。
按照载流子参与导电的情况◆单极型器件：由一种载流子参与导电。
