相干多普勒测风激光雷达的工作原理
相干多普勒测风激光雷达是一种利用激光测量风速和风向的先
进技术。
它通过发射一束激光束,并接收被散射回来的激光信号来测量风速和风向。
激光束发射出去之后,会与空气中的颗粒发生散射,其中散射回来的信号会被接收并进行处理。
根据多普勒效应,当激光束与运动物体相遇时,激光波长会发生变化。
通过测量这种变化,可以确定物体的速度。
同样地,相干多普勒测风激光雷达也可以通过测量激光信号的多普勒频移来计算出空气中的流速。
通过不同的算法处理,可以将测量到的信号转换成实际的风速和风向数据。
这种激光雷达技术已经被广泛应用于气象、航空、海洋等领域,为人们提供了重要的气象信息和飞行导航支持。
- 1 -。
激光雷达具备独特的优点,如极高的距离分辨率和角分辨率、速度分辨率高、测速范围广、能获得目标的多种图像、抗干扰能力强、比微波雷达的体积和重量小等。
这使得激光雷达能精确测量目标位置(距离和角度)、运动状态(速度、振动和姿态)和形状,探测、识别、分辨和跟踪目标。
自1961年科学家提出激光雷达的设想,历经 40余年,激光雷达技术从最简单的激光测距技术开始,逐步发展了激光跟踪、激光测速、激光扫描成像、激光多普勒成像等技术,进而研发出不同用途的激光雷达,如精密跟踪激光雷达、侦测激光雷达、侦毒激光雷达、靶场测量激光雷达、火控激光雷达、导弹制导激光雷达、气象激光雷达、水下激光雷达、导航激光雷达等。
激光雷达已成为一类具有多种功能的系统。
目前,激光雷达在低空飞行直升机障碍物规避、化学和生物战剂探测和水下目标探测等军事领域方面已进入实用阶段,其它军事应用研究亦日趋成熟。
它在工业和自然科学领域的作用也日益显现出来。
一、军事领域应用侦察用成像激光雷达激光雷达分辨率高,可以采集三维数据,如方位角-俯仰角-距离、距离-速度-强度,并将数据以图像的形式显示,获得辐射几何分布图像、距离选通图像、速度图像等,有潜力成为重要的侦察手段。
美国雷锡昂公司研制的ILR100激光雷达,安装在高性能飞机和无人机上,在待侦察地区的上空以120~460m的高度飞行,用GaAs激光进行行扫描。
获得的影像可实时显示在飞机上的阴极射线管显示器上,或通过数据链路发送至地面站。
1992年,美国海军执行了“辐射亡命徒”先期技术演示计划,演示用激光雷达远距离非合作识别空中和地面目标。
该演示计划使用的CO2激光雷达在P-3C 试验机上进行了飞行试验,可以利用目标表面的变化、距离剖面、高分辨率红外成像和三维激光雷达成像,识别目标。
同时,针对美国海军陆战队的战备需求,桑迪亚国家实验室和Burns公司分别提出了手持激光雷达的设计方案。
这种设备能由一名海军陆战队队员携带,重量在2.3~3.2kg之间,可以安装在三脚架上;系统能自聚焦,能在低光照条件下工作;采集的影像足够清晰,能分辨远距离的车辆和近距离的人员。

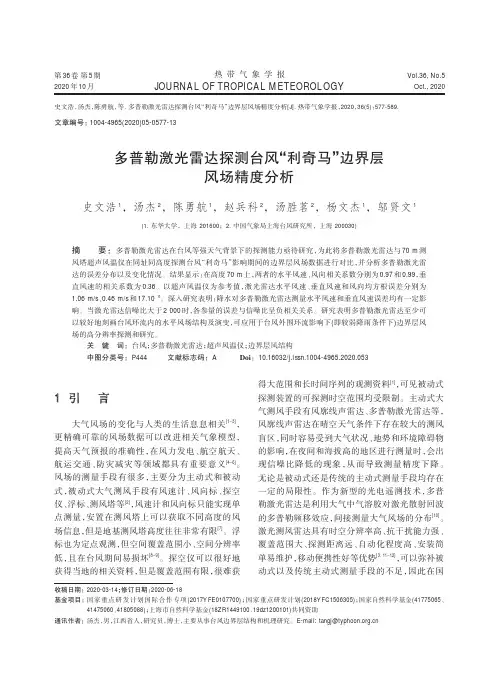

第36卷第5期2020年10月热带气象学报JOURNAL OF TROPICAL METEOROLOGYVol.36,No.5Oct.,2020史文浩,汤杰,陈勇航,等.多普勒激光雷达探测台风“利奇马”边界层风场精度分析[J].热带气象学报,2020,36(5):577-589.文章编号:1004-4965(2020)05-0577-13多普勒激光雷达探测台风“利奇马”边界层风场精度分析史文浩1,汤杰2,陈勇航1,赵兵科2,汤胜茗2,杨文杰1,邬贤文1(1.东华大学,上海201600;2.中国气象局上海台风研究所,上海200030)摘要:多普勒激光雷达在台风等强天气背景下的探测能力亟待研究,为此将多普勒激光雷达与70m 测风塔超声风温仪在同址同高度探测台风“利奇马”影响期间的边界层风场数据进行对比,并分析多普勒激光雷达的误差分布以及变化情况。
结果显示:在高度70m 上,两者的水平风速、风向相关系数分别为0.97和0.99,垂直风速的相关系数为0.36。
以超声风温仪为参考值,激光雷达水平风速、垂直风速和风向均方根误差分别为1.06m/s 、0.46m/s 和17.10°。
深入研究表明:降水对多普勒激光雷达测量水平风速和垂直风速误差均有一定影响。
当激光雷达信噪比大于2000时,各参量的误差与信噪比呈负相关关系。
研究表明多普勒激光雷达至少可以较好地刻画台风环流内的水平风场结构及演变,可应用于台风外围环流影响下(即较弱降雨条件下)边界层风场的高分辨率探测和研究。
关键词:台风;多普勒激光雷达;超声风温仪;边界层风结构中图分类号:P444文献标志码:ADoi :10.16032/j.issn.1004-4965.2020.053收稿日期:2020-03-14;修订日期:2020-06-18基金项目:国家重点研发计划国际合作专项(2017YFE0107700);国家重点研发计划(2018YFC1506305);国家自然科学基金(41775065、41475060、41805088);上海市自然科学基金(18ZR1449100、19dz1200101)共同资助通讯作者:汤杰,男,江西省人,研究员,博士,主要从事台风边界层结构和机理研究。

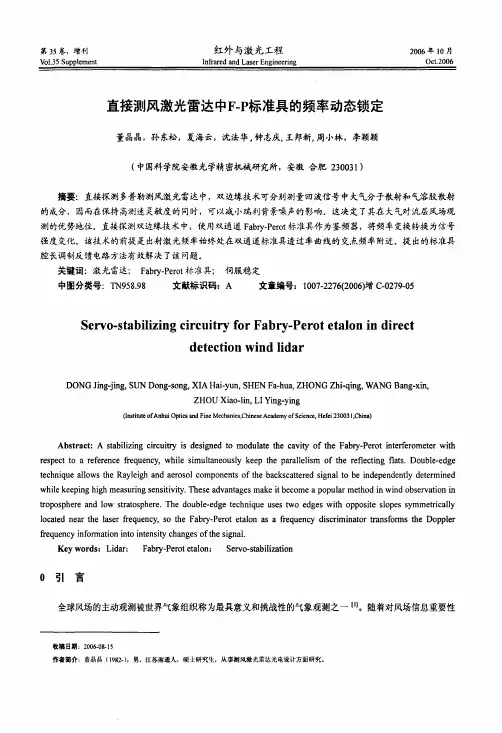

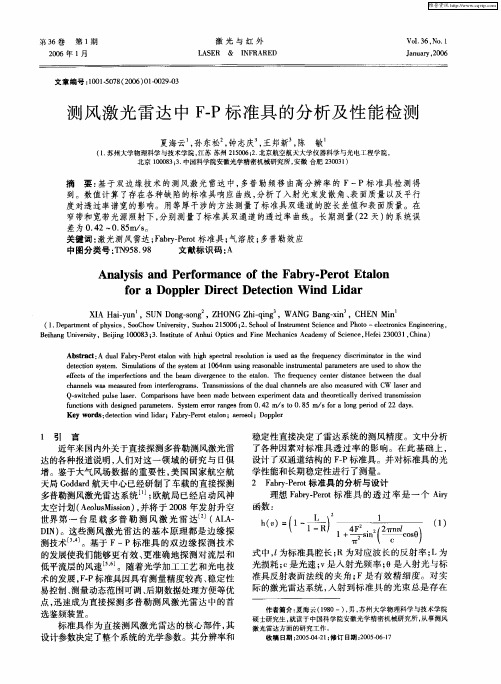

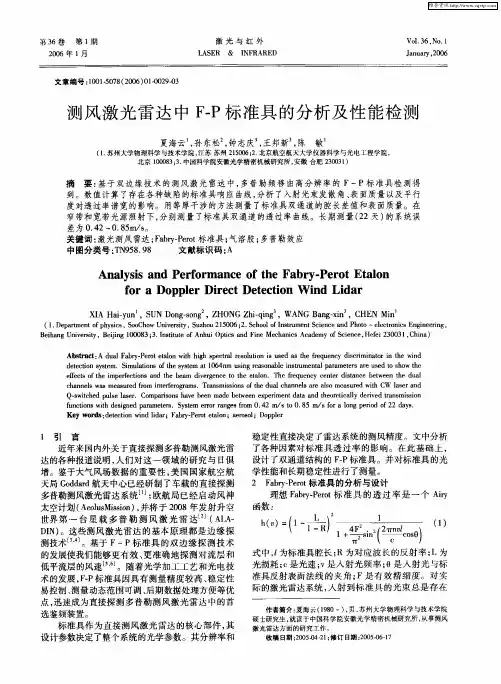

第35卷,增刊红外与激光工程2006年10月V b l.35S uppl e m ent I nf r ar ed a nd L a ser E n gi n eer i ng O ct.2006直接测风激光雷达中F.P标准具的频率动态锁定董晶晶,孙东松,夏海云,沈法华,钟志庆,王邦新,周小林,李颖颖(中国科学院安徽光学精密机械研究所,安徽合肥230031)摘要:直接探测多普勒测风激光雷达中,双边缘技术可分别测量回波信号中大气分子散射和气溶胶散射的成分,因而在保持高测速灵敏度的同时,可以减小瑞利背景噪声的影响。
这决定了其在大气对流层风场观测的优势地位。
直接探测双边缘技术中,使用双通道Fa br y.Pe r ot标准具作为鉴频器,将频率变换转换为信号强度变化。
该技术的前提是出射激光频率始终处在双通道标准具透过率曲线的交点频率附近。
提出的标准具腔长调制反馈电路方法有效解决了该问题。
关键词:激光雷达;Fab巧.P er ot标准具;伺服稳定中图分类号:T N958.98文献标识码:A文章编号:1007-2276(2006)增C-0279-05Ser V o-s t abi l i zi ng ci r cui t l了f br Fabr y—Per ot et al on i n di r ec tdet ect i on w i nd l i darD O N G Ji ng-j i I l g,SU N D ong—s o ng,X I A H ai—yu n,SHE N Fa-hua,ZH oN G zhi—qi ng,Ⅵ,A N G B a ng-xi n,Z H O U X i ao—l i n,L I Y i ng-yi ng(In鲥t II t c of A n hui opt i cs蜘d Fine M echani cs,chi ne∞A cadem y ofSc i e nc e,H e f cj23003l,Ch i na)A bs t r act:A st a bi l i zi ng ci r cui t∥i s de si gI l e d t o m odul at e t he cav时of t he Fab巧-Pe m t i nt erf e rom e t e r w i t hre spec t t o a r ef er ence疔equen cy,w h i l e s i m ul t an eousl y keep t he pa ra l l el i s m of t he r ene ct i ng fl at s.D oubl e—e dgede t e m i ned t ec hni que anow s t he R ay l ei gh and ae rosol com ponen t s of t he backs caner ed si gna l t o be i nd epen dent l yw hi l e keep i ng hi gh m eas ur i ng sensi t i V i t),.These adV ant ag es m ake i t be com e a popu l ar m e t hod i n w i nd obs e rV at i on i l l 订oposphere and l ow s t r at os pher e.The doubl e-edge t ec hni que u s e s t w o edg es w i t h oppos i t e sl opes s ym m et ri cal l ydi scr i m i nat or仃ansf o珊s t he D oppl er l oca t e d ne ar t he l as er f.r equency,so t he Fa b拶一Pe rot et a l on as a仔equen cyi nf om at i on i nt o i nt ens i t y changes of m e s i g nal.行equen cy1(e y w or ds:Li dar;Fa b巧一Pe rot et alon;Ser vo st ab i l i zat i o n0引言全球风场的主动观测被世界气象组织称为最具意义和挑战性的气象观测之一【¨。

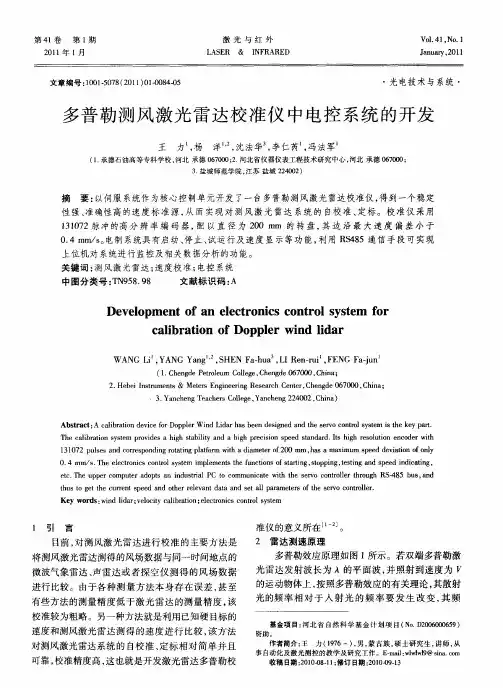

激光测风雷达风场探测性能评估激光测风雷达风场探测性能评估激光测风雷达(Lidar)是一种基于激光技术的远程风速和风向测量工具。
相比传统的塔式风杆观测和气象探空测量方法,激光测风雷达具有非常大的优势,可以实现对风场的全方位、高时空分辨率的探测和监测。
激光测风雷达的工作原理是利用激光束在空气中的散射现象。
当激光束经过空气中的气溶胶颗粒、水蒸气分子和尘埃等物质时,会发生散射。
通过测量散射光的回波特性,可以得到大气中气溶胶物质的浓度、风速和风向等气象参数。
首先,我们来评估激光测风雷达的风速测量性能。
激光测风雷达采用多普勒技术,通过测量散射光的频率偏移来计算风速。
然而,在实际应用中,由于多种因素的干扰,如大气湍流、水平和垂直风向变化等,风速的测量精度可能会受到影响。
因此,在评估风速测量性能时,需要考虑这些干扰因素。
为了提高测量的准确性和可靠性,可以采用多个激光测风雷达同时观测同一位置的风速,通过对比和统计分析数据,得出更加准确的结果。
其次,我们来评估激光测风雷达的风向测量性能。
激光测风雷达可以通过测量散射光的相位差来计算风向。
然而,在实际应用中,由于大气湍流和辐射等因素的影响,风向的测量精度可能会受到一定的限制。
在评估风向测量性能时,需要考虑这些干扰因素,并采用多个激光测风雷达进行观测以获得更精确的结果。
此外,激光测风雷达还可以测量大气中的气溶胶物质,并根据散射光的特征来判断气溶胶颗粒的浓度和大小。
这对于环境监测和空气污染防治非常重要。
在评估气溶胶物质测量性能时,需要考虑气溶胶颗粒的类型、形状和浓度等因素,并与传统的测量方法进行对比和验证。
最后,我们可以针对不同的应用场景评估激光测风雷达的性能。
例如,在风力发电领域,激光测风雷达可以用于测量风场,预测风能资源分布和风电场设计等。
在气象研究领域,激光测风雷达可以用于对大气运动和边界层特性进行研究。
通过对这些不同的应用场景进行性能评估,可以更好地了解激光测风雷达的优势和局限性,从而为其进一步的应用和改进提供参考。
机载激光多普勒测风雷达技术及其应用陈涌;周秉直;犟锦;冯力天;杨泽后;赵彬;周鼎富;侯天晋【摘要】为了加快发展我国机载测风雷达技术,对机载激光多普勒测风雷达的研究及应用情况进行了介绍,对机载激光多普勒测风雷达的基本工作原理、系统组成、应用方式及领域等进行了分析,并对光纤激光器在机载雷达系统中的应用进行了预测.结果表明,采用全光纤相干结构的机载测风雷达具有测量精度高、结果稳定可靠、响应速度快、系统结构紧凑、环境适应能力强、适合多种工作平台等特点,可广泛应用于各型大型飞机提供下视高度详尽的大气风场气象参量,以保障空投空掷作业的准确性与安全性;另外还可以为飞机飞行提供前方航道大气湍流及横切风的预测,保障飞行安全等.%Airborne laser Doppler wind lidars and their applications were introduced. The basic working principle, system constitution, application modes and fields were analyzed. It was predicated that thefiber laser should be applied in airborne laser Doppler wind lidars for the wind lidars combined with all-fiber coherent laser have advantages of high accuracy, reliable measurement, fast response, and compact volume, etc. The airborne Doppler lidars can be used in many applications such as airdrop or flight safety for large airplanes since detailed meteorological parameters can be provided.【期刊名称】《激光技术》【年(卷),期】2011(035)006【总页数】5页(P795-799)【关键词】激光技术;机载;激光多普勒测风雷达;大气风场测量;激光器【作者】陈涌;周秉直;犟锦;冯力天;杨泽后;赵彬;周鼎富;侯天晋【作者单位】西南技术物理研究所,成都610041;陕西省计量科学研究院,西安710048;解放军驻西南技术物理研究所军事代表室,成都610041;西南技术物理研究所,成都610041;西南技术物理研究所,成都610041;西南技术物理研究所,成都610041;西南技术物理研究所,成都610041;西南技术物理研究所,成都610041【正文语种】中文【中图分类】TN958.98引言激光多普勒测风雷达是利用大气中随风飘移的微小颗粒(气溶胶)对激光后向散射回波的多普勒频移效应来对大气风场结构分布进行非接触式3维测量的一种现代光电技术,具有测量精度高、测量范围广、系统体积小、电磁兼容性强、人眼安全、隐蔽性好等特点[1]。

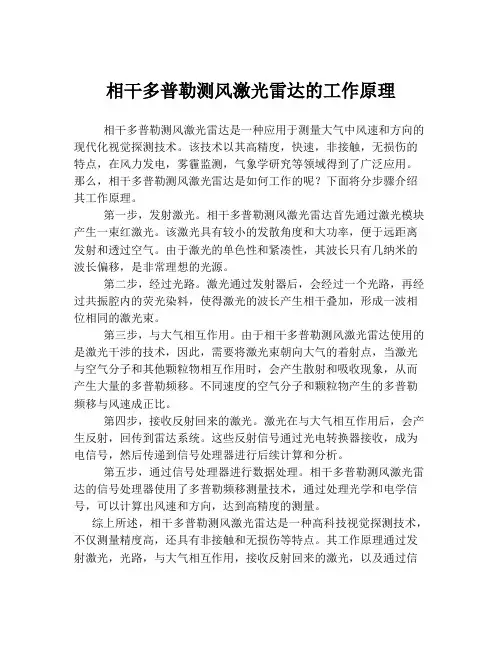

相干多普勒测风激光雷达的工作原理相干多普勒测风激光雷达是一种应用于测量大气中风速和方向的现代化视觉探测技术。
该技术以其高精度,快速,非接触,无损伤的特点,在风力发电,雾霾监测,气象学研究等领域得到了广泛应用。
那么,相干多普勒测风激光雷达是如何工作的呢?下面将分步骤介绍其工作原理。
第一步,发射激光。
相干多普勒测风激光雷达首先通过激光模块产生一束红激光。
该激光具有较小的发散角度和大功率,便于远距离发射和透过空气。
由于激光的单色性和紧凑性,其波长只有几纳米的波长偏移,是非常理想的光源。
第二步,经过光路。
激光通过发射器后,会经过一个光路,再经过共振腔内的荧光染料,使得激光的波长产生相干叠加,形成一波相位相同的激光束。
第三步,与大气相互作用。
由于相干多普勒测风激光雷达使用的是激光干涉的技术,因此,需要将激光束朝向大气的着射点,当激光与空气分子和其他颗粒物相互作用时,会产生散射和吸收现象,从而产生大量的多普勒频移。
不同速度的空气分子和颗粒物产生的多普勒频移与风速成正比。
第四步,接收反射回来的激光。
激光在与大气相互作用后,会产生反射,回传到雷达系统。
这些反射信号通过光电转换器接收,成为电信号,然后传递到信号处理器进行后续计算和分析。
第五步,通过信号处理器进行数据处理。
相干多普勒测风激光雷达的信号处理器使用了多普勒频移测量技术,通过处理光学和电学信号,可以计算出风速和方向,达到高精度的测量。
综上所述,相干多普勒测风激光雷达是一种高科技视觉探测技术,不仅测量精度高,还具有非接触和无损伤等特点。
其工作原理通过发射激光,光路,与大气相互作用,接收反射回来的激光,以及通过信号处理器进行数据处理等步骤完成。
相信这种技术在以后的大气研究和风能行业都会得到广泛的应用。
实现可靠的天气观测,共创可持续未来准确的天气预报、气候建模及其他大气研究依赖于可靠的大气参数 (如风、湍流、云和气溶胶)监测能力。
这些参数直接或间接影响人类生活的方方面面。
例如:下一代高分辨率天气预报模型需要高水平的空间和时间连续性。
覆盖全球的卫星观测须与可提供高垂直空间分辨率和时间分辨率的地面观测设备实现网络互联。
WindCube ® Scan 系列风和气溶胶激光雷达可执行全天候实时测量并进行高级数据处理。
作为一种多功能工具,可准确获取风和气溶胶后向散射测量结果,并在多种扫描模式下达到超过10公里的测量距离。
该工具采用成熟的大气结构检测算法,可对对流层中的云层和气溶胶层进行检测、定位和分类,以及对大气边界层 (ABL) 高度进行监测。
针对无法通过常规地面设备或卫星观测覆盖的大气第一垂直分层,利用 WindCube Scan 可以实现有效监测,且准确性较高。
利用测风激光雷达推进天气和气候方面的中尺度和微尺度研究,有助于科学家和气象学家开发更准确的预报模型。
WindCube Scan 扫描激光雷达探索版3D 扫描式多普勒测风激光雷达,用于精确实时风和气溶胶后向散射测量产品亮点优点改善短期天气预报WindCube Scan 可连续观测对流层下层,满足了针对局部超精细测量的需求。
增强气候建模WindCube Scan 为气候模型和数据库提供连续的大气边界层高度和大气光学特性廓线分析数据,帮助生成不断改进的气候模型。
行业多方面支持WindCube Scan 以数十年经验、科学工具、专业知识以及支持服务,使客户能够在设备的整个生命周期内充分发挥作用。
/wind-lidars扫描代码获取更多信息参考编号 B212058ZH-C ©Vaisala 2022本资料受到版权保护,所有版权为 Vaisala 及其各个合作伙伴所有。
保留所有权利。
所有徽标和/或产品名称均为维萨拉或其单独合作伙伴的商标。
测风激光雷达介绍为实现“双碳”目标,风电行业得到快速的崛起和发展,风电行业的良性发展则离不开风数据的探测。
然而,想让“来无影、去无踪”的风变得可见、可测,成为可以利用的清洁能源,并没有那么容易。
在过去,风电行业主要依赖传统的测风塔进行风速测量和风资源的评估。
在我国,测风塔高度普遍为100米,在测风塔塔体不同高度处安装有风速计、风向标以及温度、气压等监测设备,对场址风力情况进行观测,以此分析该风场内风能资源的实际情况。
测风塔存在几个明显的缺点--一是测量误差大,常规的项目评估,通常采用测风塔进行风资源测量,然后利用风资源评估的商业软件推算风电场各个机位的发电量,但是该方法具有较大的误差;同时,现在平原地区的项目大多风切变较大,测风塔的测量高度通常远低于风机最终采用的轮毂高度,如果仅采用测风塔推算更高高度的风速,会进入较大评估误差。
二是建造和安装问题多,陆上测风塔的建设需要占用一定范围的土地,而海上测风塔的建造成本高昂。
测风塔也存在一定的安全隐患,例如在冰冻天气严重时,可能有倒塌的风险。
激光雷达作为一种新兴的测风手段,如今已被行业普遍接受,并成为一种必不可少的测风技术和手段。
测风激光雷达的工作原理,是利用单频激光的本振光信号与大气中气溶胶对激光的后向散射信号做相干外差探测,通过检测其多普勒频移信息来计算径向风速,通过多光束扫描的方式获得多个方向的风速信息,进一步反演得到实时的风场数据。
国家高新技术企业中科原子精密制造科技有限公司自主研发两款产品--地基式测风激光雷达、机舱式测风激光雷达,用于提供风电领域的测风解决方案。
针对风电场的区域性测风,中科原子研制的多普勒相干探测地基式测风激光雷达可通过测量脉冲激光大气回波的多普勒频移来探测不同高度的风场信息。
该装置探测精度高、便携性好、数据安全,是测风塔的一种高性价比替代方案。
同时其采用全姿态校正算法,可兼容车载及海上浮标平台工作模式。
产品特点高精度:风速0.1m/s,风向0.5°高分辨率:数据刷新率4Hz(软件可调),距离分辨率小于1米测风精细:拥有18个距离门,距离门可实现灵活设置易安装:体积小,重量轻姿态灵活性:适用于地基、车载及海上浮标平台工作扫描方式:电控扫描,无需机械式扫描,扫描精准、快捷主要参数产品测试数据测风激光雷达风速认定数据测风激光雷达风向认定数据应用领域风电场场控、风资源评估、风机功率曲线测试等。
相干多普勒测风激光雷达关键技术研究的开题报告一、研究背景多普勒测风激光雷达是一种利用激光束与空气中运动的颗粒相互作用产生的多普勒频移对风速进行测量的仪器。
相较于传统的风温差测法和气压计法,多普勒测风激光雷达具有非接触、高精度、快速响应、高空间分辨率等优势,是目前气象、环境、航空、海洋等领域测风最为重要的手段之一。
目前多普勒测风激光雷达技术不断发展,传统基于脉冲探测的多普勒测风激光雷达已经能够实现千米级别范围内的风速测量。
但由于脉冲探测方式需要采集一定时间的数据以提高信噪比,同时数据采集过程中无法获得空间分辨率,导致该方法在对瞬时风场的测量方面存在一定的局限性。
相干多普勒测风激光雷达则利用相干信号的特性,在一定范围内获得同时具有高精度和高空间分辨率的瞬时风场信息。
相干多普勒测风激光雷达技术的进一步发展将极大地扩展多普勒测风激光雷达的应用范围以及提升风速测量的精度和可靠性。
二、研究内容本课题旨在开展相干多普勒测风激光雷达关键技术研究,具体包含以下内容:1.相干多普勒测风激光雷达原理和基础: 结合光学、光谱学和气象学等多个领域,探究相干多普勒测风激光雷达的基本原理和基础知识,包括激光器、光学元件、探测系统和信号处理等方面的内容。
2.相干多普勒测风激光雷达信号获取与处理: 研究相干多普勒测风激光雷达信号的获取和处理方法,包括激光辐射模型、扫描模式设计、探测信号处理算法等方面。
3.高空间分辨率相干多普勒测风激光雷达: 针对多普勒测风激光雷达瞬时风速分辨率不足的问题,利用空间分辨率技术,实现高空间分辨率的相干多普勒测风激光雷达。
4.相干多普勒测风激光雷达仿真与实验: 利用Matlab等数学仿真工具,对相干多普勒测风激光雷达进行仿真,分析不同参数对信号采集和处理的影响。
同时,设计制作相干多普勒测风激光雷达实验系统,进行现场实验与测试。
三、研究意义1.提升多普勒测风激光雷达对瞬时风场的测量精度和可靠性,推动这一技术的更广泛应用。

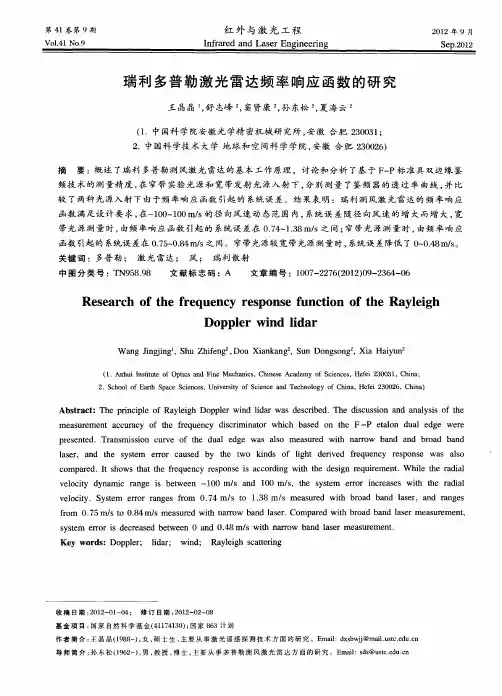

双边缘技术多普勒测风激光雷达 2017-2-23 姓名: 学号: 学院: 专业: 联系方式: 双边缘技术多普勒测风激光雷达研究 摘 要:对双边缘技术多普勒测风激光雷达进行了介绍,描述了其应用背景和系统总体结构,对比了瑞利散射和Mie散射测风激光雷达的不同,深入介绍了两个相关系统,其中包括光纤分束器在系统中的使用。
关键词:双边缘技术;瑞利散射;Mie散射;多普勒测风激光雷达 中图分类号:TN958.98文献标识码:A
Research of the Double-edge Technique for Doppler Wind Lidar
Abstract:The double-edge technique for Doppler wind lidar is presented. The application background and the overall structure of the system are described, and the Rayleigh and Mie scattering lidar are compared.Two systems are further discussed, including the application of fiber splitter in one system.
Key word:the double-edge technique;Rayleigh scattering; Aerosol Scattering; Doppler wind lidar
1 引言 风场的观测,在科研、国防、天文等方面都有重要的学术价值和应用前景。尤其是对大气边界层以及对流层的观测,对海洋上的人类生产生活具有重要作用,可为船只提供飓风和龙卷风暴雨警报,对潮高、风暴潮、海浪等的预测;监测机场上空范围内的风切变可以为飞机、航天飞机的安全起飞和降落提供保障;填补全球对流层风场数据的空白,可提高对大气过程的理解、提高数值天气预报水平等。 多普勒激光雷达能够获得高空间和时间分辨率的大气风场,已被认为是精确测量全球三维风场的唯一有效手段。多普勒测风激光雷达具有时空分辨率高、可重复性好、探测误差小等特点。而直接测量测风激光雷达可以同时分析气溶胶和分子散射信号,能实 现全球范围(大空间范围)的风场观测,因为有些区域气溶胶密度较高,有些区域气溶胶密度相对较低[1-2]。
2双边缘技术多普勒测风激光雷达理论研究 2.1 相干探测和直接探测技术 多普勒激光雷达包括相干探测和直接探测技术。 相干探测激光雷达灵敏度和测量精度较高,可以利用大气中的Mie散射信号,是历史上最早开始研究的多普勒测风激光雷达系统,基本思想是将含有多普勒频移的大气回波光信号与不含多普勒频移的本振激光信号进行光学上的干涉,并从干涉项中提取多普勒频移信息。相干探测技术对信号光的相位、偏振态很敏感,测量灵敏度很高。但同时高的测量灵敏度对脉冲激光器的脉冲线宽和频率稳定性、光学望远镜和光学接收机的光学加工精度都提出了很高的要求。而且由于其对激光信号偏振态的敏感,激光在大气传输过程中大气扰动导致的退相干会严重的影响相干测量的结果。 直接探测的基本思路与相干探测不同。在直接探测技术中,将出射的激光脉冲与大气回波信号的频率差通过技术手段映射到光信号的强度变化或者强度分布变化上来,转化了测量对象,使测量本身不再对信号的偏振态和相干性敏感,而是仅对信号强度的变化敏感。测量的信噪比和信号强度直接挂钩。而要实现测量对象从频率变化量到光强变化量的转变,需要用到具有“频率一强度”特性曲线的器件,称之为鉴频器。风速导致的多普勒频率变化相比于激光本身的频率绝对值是一个很小的量,所以测量所使用的器件需要具有这样的输入输出特性:在微小的频率变化输入下输出可观的光强度变化或者光强分布变化。通常在脉冲测风激光雷达系统中使用的鉴频器有干涉仪,比较典型的如:Fabry-Perot(F-P)标准具、Fizeau干涉仪,Mach-Zehnder(M-Z)干涉仪等;或者使用分子或原子的吸收谱线,典型的如:碘分子滤波器、钠原子滤波器等[3]。 直接探测测风激光雷达技术按照测量物理量不同,主要分为两类:条纹成像技术和边缘技术。 条纹成像技术利用干涉仪在不同频率的光信号下显现的干涉条纹位置的不同,通过分析干涉条纹位置的变化,来提取信号的频率信息,即将频率变化转化为信号强度分布变化。 边缘技术的基本思想是利用干涉仪或者分子原子吸收谱线的频域透过率曲线,将光信号在频率上的变化转变为光信号在鉴频器上的强度透过率变化。即将频率变化转化为信号强度变化。由于釆用的鉴频器透过率曲线在频域上非常陆峭,很小的信号频移就可以产生很大的透过率变化。虽然在转化待测量的过程中不可避免的引入了新的误差源,但却是一种有效的测量微小量的技术思路。 在边缘技术的两类鉴频器中,分子或原子吸收谱线作为鉴频边缘的优点是鉴频边缘的参数和特性都是固定的,由原子或分子自身的物理性质决定,避免了观测中边缘曲线自身变化引入的系统误差。但同样是由于分子或原子吸收谱线的确定性,对激光雷达的工作波长就有所限制(例如使用碘吸收谱线鉴频的激光雷达就必须使用532nm的激光 光源)[4],而且对于激光器在观测期间的绝对频率稳定性要求很高,否则激光器出射激光的频率抖动或者长期漂移就会被系统误认为是多普勒频移,这就对激光器的温控和频率反馈调节提出了很高的要求。相比较而言,光学干涉仪则在波长适应性和对激光器稳频要求等方面相对更有优势,也使得干涉仪,尤其是F-P干涉仪成为广泛应用于边缘技术测风激光雷达中的鉴频器[5]。 2.2 瑞利散射和Mie散射 激光雷达对大气风速观测的物理基础是激光与大气发生相互作用,作用之后的光信号中包含了大气的风速信息。在脉冲多普勒测风激光雷达工作中,通常主要考虑瑞利散射、米散射、非弹性散射拉曼散射、布里渊散射,以及吸收、荧光等[6]。 由于激光与大气中的气体分子相互作用发生的散射主要由瑞利散射描述,基于大气分子散射的激光雷达也可以被称为瑞利激光雷达[7]。瑞利散射理论中,假定大气中的散射体是球形的,不考虑任何震动或者转动状态的影响,那么在大气中的散射体直径远小于光波长的情况下,作用在散射体上的电场可以看作是交变的均匀电场。散射体在这种电场中,只会极化产生电偶极矩,而不会产生更高级的电矩。根据电磁理论,偶极振子的辖射功率正比于振子角频率的四次方,也就是波长的负四次方。 瑞利散射以英国物理学家Lord Rayleigh的名字命名,描述的是一种粒子尺寸小于入射光波长的光散射,其散射截面与入射光波长的关系可表示为:
41
